[1]Изобретение относится к области станкостроения, в частности к намоточным станкам с ЧПУ, и может быть использовано для изготовления сопел, топливных труб высокого давления, в том числе для криогенных магистралей, из полимерных композиционных материалов.
[2]Известен станок намоточный, содержащий приводную и опорную бабки, расположенные на станине, каретку, имеющую возможность перемещения по направляющим, проложенным вдоль оси станка.
[3]На каретке установлен лентопротяжный тракт, включающий в себя бобину с лентой. На валу бобины установлен тормоз, создающий предварительное натяжение ленты, постоянство предварительного натяжения которой обеспечивается устройством, отслеживающим изменения диаметра рулона ленты. Рабочее натяжение ленты при намотке ее на оправку обеспечивается натяжным устройством.
[4]В состав лентопротяжного тракта также входит устройство слежения и корректировки положения кромки ленты, выполненное в виде замкнутой цепи, натянутой на две звездочки, одна из которых является приводной. На каждом звене цепи в обоймах на осях в подшипниках расположены свободно вращающиеся шинованные ролики, а под одной из ветвей цепи, контактирующей с наматываемой лентой, установлена пластина, взаимодействующая с элементами цепи и исключающая прогиб цепи от натяжения ленты
[5]При работе станка лента с бобины при заправке проводится через весь лентопротяжный тракт и закрепляется на оправке. При вращении оправки и перемещении каретки с лентопротяжным трактом с заданным шагом вдоль оси станка полосы ленты ложатся с таким же шагом на оправку, формируя изделие. Устройство слежения и корректировки положения кромки ленты, по сигналу об ее отклонении от заданного положения, производит сдвиг ленты в сторону, противоположную уклону оправки, выравнивая положение ленты на оправке, то есть происходит дискретная корректировка положения ленты на оправке при отслеживании положения ее кромки (см. патент РФ №2488541, кл. В65Н 18/08, 2013 г.) - наиболее близкий аналог.
[6]В результате анализа известного намоточного станка необходимо отметить, что он имеет невысокую точность регулирования величины натяжения материала (жгута), так как натяжное устройство не отслеживает реального натяжения ленты материала в течение всего цикла намотки.
[7]Техническим результатом заявленного изобретения является повышение качества намотки изделий за счет повышения точности регулирования натяжения жгута с учетом изменения скорости протяжки жгута в широком диапазоне (в том числе компенсации рывков и провисов материала), расширения регулируемого диапазона натяжения, компенсации изменения момента инерции шпулярника в процессе намотки при изменении его массы и диаметра.
[8]Указанный технический результат обеспечивается тем, что в станке намоточном, содержащем станину, на которой смонтированы намоточная головка, передняя и задняя бабки, предназначенные для установки, закрепления и приведения во вращение оправки, предназначенной для намотки на нее жгута со шпулярника при формировании изделия, а также механизм регулирования натяжения жгута, новым является то, что механизм регулирования натяжения жгута выполнен в виде вилки, установленной центральной частью на оси с возможностью поворота, на концах вилки установлены валы, через которые пропущен жгут, механизм регулирования оснащен задатчиком усилия натяжения, выполненным в виде пневмоцилиндра, шток которого связан с вилкой, а полость штока имеет возможность соединения с компрессором, и датчиком усилия натяжения жгута, связанного с блоком управления, предназначенным для управления работой привода вращения шпулярника.
[9]Сущность заявленного изобретения поясняется графическими материалами, на которых:

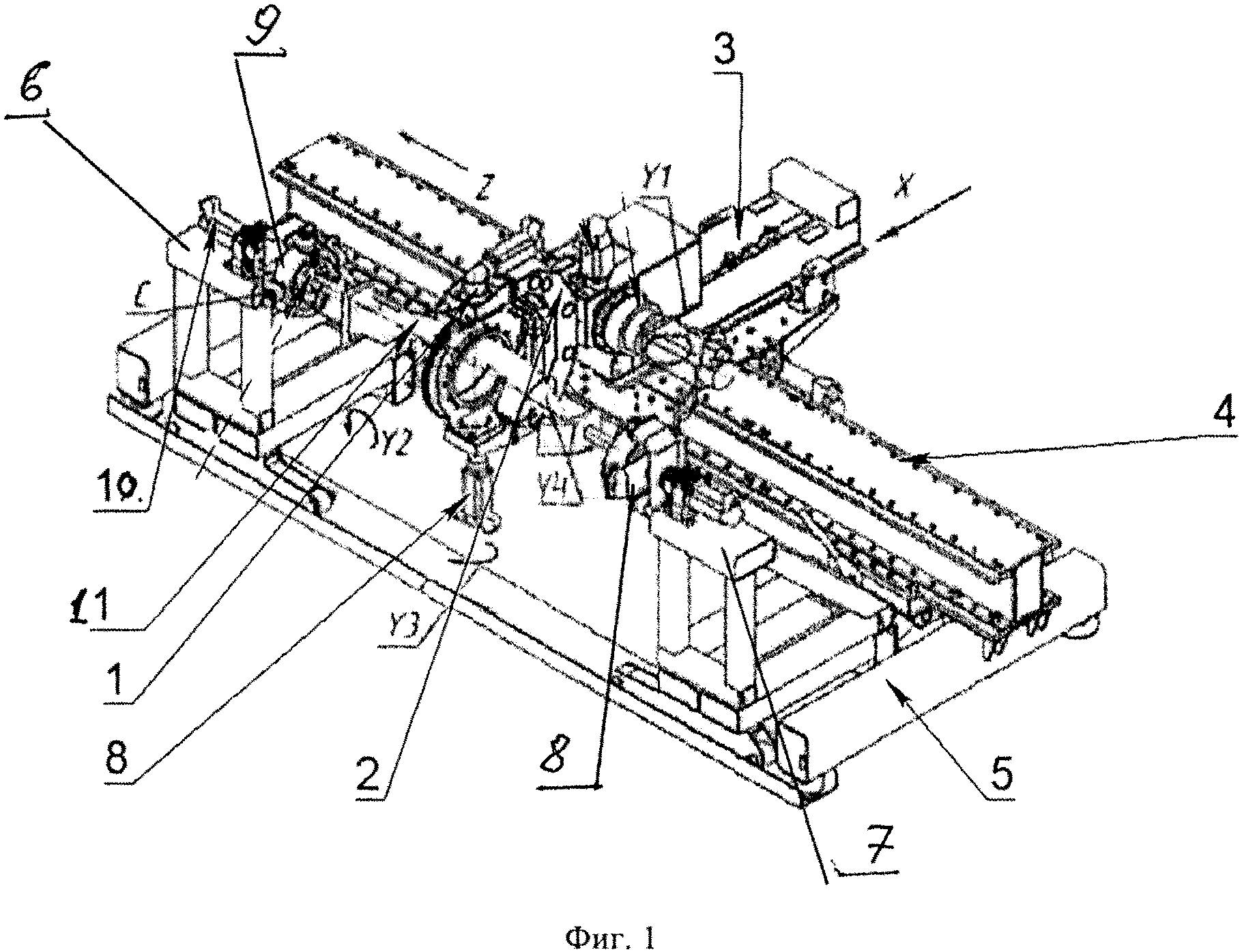

[10]- на фиг. 1 - станок намоточный, общий вид;
[11]- на фиг. 2 - функциональная схема регулятора натяжения;
[12]- на фиг. 3 - механизм регулирования натяжения жгута.
[13]Станок намоточный содержит регулятор натяжения 1 наматываемого жгута, установленный на намоточной головке 2 станка. Головка 2 может быть выполнена в виде вертлюга и смонтирована на каретке 3, имеющей возможность перемещения посредством привода в поперечном (относительно продольной оси станка) направлении (по оси X) и посредством привода продольного (вдоль продольной оси станка по оси Z) перемещения по направляющей 4 станины 5 станка.
[14]Станок содержит установленную на станине 5 переднюю 6 и заднюю 7 шпиндельные бабки с зажимными приспособлениями 8. Шпиндель 9 передней бабки оснащен приводом 10 его вращения. Шпиндельные бабки предназначены для закрепления и приведения во вращение оправки 11. Оправка 11 предназначена для намотки на нее со шпулярника 12 жгута 13 при формировании изделия. Шпулярник 12 может быть размещен как на головке 2, так и автономно около станины.
[15]Станок оснащен механизмом регулирования натяжения жгута. Данный механизм выполнен в виде компенсатора 14, представляющего собой установленную средней частью на оси с возможностью поворота в пределах упоров (позициями не обозначены) равноплечую вилку. На концах вилки закреплены валы. Вилка соединена со штоком пневмоцилиндра 15, являющегося задатчиком усилия натяжения. Соединительный элемент штока с вилкой имеет возможность перемещения по вилке. Полость пневмоцилиндра соединена с компрессором (не показан), размещенным около станины станка.
[16]Для отслеживания положения компенсатора 14 (текущего усилия натяжения) предназначен датчик положения компенсатора, выполненный в виде кулачка 16, соединенного с вилкой 14 и связанного с индуктивным датчиком 17 линейного перемещения. Шпулярник 12 оснащен регулируемым электрическим приводом 18 его вращения. Управление работой двигателя осуществляется от блока управления 19. Связанным с датчиком 17.
[17]Станок работает следующим образом.
[18]Для работы станка на шпулярник 12, радиусом шпули r устанавливают рулон жгута радиусом RO. В зажимные приспособления 8 шпиндельных бабок 6 и 7 устанавливают оправку 11 и фиксируют ее. Сматывают с рулона конец жгута, пропускают его через валы компенсатора 14 и пропускают в головку 2. Шток пневмоцилиндра 15 соединен с компенсатором 14 и воздействует на него с силой F*. Усилие натяжения жгута обозначено символом N. Расстояние от оси поворота компенсатора 14 до места соединения с ним штока пневмоцилиндра обозначено символом h. Включают в работу головку 2, приводят во вращение оправку 11, включают привод 18 вращения шпулярника 12. Осуществляют намотку на оправку жгута 13, формируя изделие. Процесс намотки материала на оправку является широко известным и нет необходимости подробно приводить его в данной заявке.
[19]Для обеспечения качественной намотки в процессе поддержания изделия необходимо в течение всего цикла намотки поддерживать заданное усилие натяжения N жгута 13. Заданное усилие натяжения поддерживается механизмом регулирования натяжения жгута. Это осуществляется следующим образом.
[20]В процессе работы станка шток пневмоцилиндра с заданной силой F*, задаваемой компрессором, пытается провернуть вилку компенсатора 14 против движения жгута 13 через ее валы. Крайние положения компенсатора ограничены с двух сторон упорами (позицией не обозначены). Силу F* рассчитывают по формуле:
[21]F*=Sц*Р2*Крыч, где Sц - площадь пневмоцилиндра 15, P2 - давление, поданное в пневмоцилиндр 15 (определяет натяжение жгута), Крыч - коэффициент передачи регулируемого рычага-штока, через который пневмоцилиндр давит на компенсатор.
[22]Регулирование размера плеча h вилки позволяет расширить диапазон регулирования натяжения. Положение вилки (которое характеризует реальное натяжение жгута) постоянно отслеживается датчиком 16, информация с которого преобразуется в линейные значения датчиком 17 и передается на блок управления 19, который управляет работой привода 18, изменяя скорость вращения шпулярника 12, таким образом, чтобы поддерживать заданное натяжение жгута в течение всего цикла его намотки на оправку.
[23]Укладка ленты по расчетной программе осуществляется по нескольким независимым управляемым координатам, скорости и величины перемещений рабочих элементов станка по которым строго увязаны между собой. В процессе намотки вращение оправки возвратно-поступательные движения каретки и поворот головки со жгутом осуществляются по заданному циклу, поэтому намотка изделия без участия системы программного управления невозможна.
[24]Использование данного станка обеспечивает качественную намотку изделий широкого спектра назначений.
