[2]Изобретение относится к области химических источников тока, а именно к способам создания защитных покрытий металлических коллекторов тока (в случае электролизеров) и биполярных пластин (в случае топливных элементов - ТЭ) с твердым полимерным электролитом (ТПЭ). В процессе электролиза коллекторы тока, изготовленные, как правило, из пористого титана, подвергаются постоянному воздействию агрессивных сред кислорода, озона, водорода, что приводит к образованию на кислородном коллекторе тока (анод) оксидных пленок, в результате увеличивается электрическое сопротивление, снижается электропроводность и производительность электролизера. На водородном коллекторе (катод) тока в результате наводораживания поверхности пористого титана, происходит его коррозионное растрескивание. Работая в таких жестких условиях при постоянной влажности, коллектора тока и биполярные пластины нуждаются в надежной защите от коррозии.
[3]Основными требованиями к коррозионным защитным покрытиям являются низкое электрическое сопротивление контакта, высокая электропроводность, хорошая механическая прочность, равномерность нанесения по всей площади поверхности для создания электрического контакта, низкая стоимость материалов и затрат на производство.
[4]Для установок с ТПЭ также важнейшим критерием является химическая стойкость покрытия, невозможность использования металлов, изменяющих степень окисления в процессе работы и испаряющихся, что приводит к отравлению мембраны и катализатора.
[5]Учитывая все указанные требования, идеальными защитными свойствами обладают Pt, Pd, Ir и их сплавы.
[7]В настоящее время известно множество различных способов создания защитных покрытий - гальваническое и термическое восстановление, ионная имплантация, физическое осаждение из паровой фазы (PVD методы распыления), химическое осаждение из паровой фазы (CVD методы распыления).
[8]Из уровня техники известен способ защиты металлических подложек (патент США US №6887613 на изобретение, опубл. 03.05.2005). Предварительно с поверхности металла удаляли оксидный слой, пассивирующий поверхность, химическим травлением или механической обработкой. На поверхность подложки наносили полимерное покрытие, смешанное с проводящими частицами золота, платины, палладия, никеля и др. Полимер выбирается по его совместимости с металлической подложкой - эпоксидные смолы, силиконы, полифенолы, фторсополимеры и др. Покрытие наносили тонкой пленкой помощью электрофоретического осаждения; кистью; распылением в виде порошка. Покрытие обладает хорошими антикоррозионными свойствами.
[9]Недостатком данного способа является высокое электрическое сопротивление слоя из-за наличия полимерной составляющей.
[10]Из уровня техники известен способ защиты (см. патент CШA US №7632592 на изобретение, опубл. 15.12.2009), в котором предложено создание антикоррозионного покрытия на биполярных пластинах с использованием кинетического (холодного) процесса распыления порошка платины, палладия, родия, рутения и их сплавов. Распыление проводили пистолетом с помощью сжатого газа, например гелия, который подается в пистолет при высоком давлении. Скорость движения частиц порошка 500-1500 м/с. Ускоренные частицы остаются в твердом и относительно холодном состоянии. В процессе не происходит окисления их и оплавления, средняя толщина слоя 10 нм. Сцепление частиц с подложкой зависит от достаточного количества энергии - при недостаточной энергии наблюдается слабое сцепление частиц, при очень больших энергиях происходит деформация частиц и подложки, создается высокая степень локального нагрева.
[11]Из уровня техники известен способ защиты металлических подложек (см. патент США US №7700212 на изобретение, опубл. 20.04.2010). Предварительно поверхности подложки придавали шероховатость для улучшения сцепления с материалом покрытия. Наносили два слоя покрытия: 1 - из нержавеющей стали, толщина слоя от 0,1 мкм до 2 мкм, 2 - покрывающий слой из золота, платины, палладия, рутения, родия и их сплавов, толщиной не более 10 нм. Слои наносили с помощью термического напыления, используя пистолет, из распылительной форсунки которого выбрасывался поток расплавленных частиц, которые образовывали химическую связь с поверхностью металла, также возможно нанесение покрытия с помощью PVD метода (физическое осаждение из паровой фазы). Наличие 1 слоя снижает скорость коррозии и уменьшает затраты на изготовление, однако его наличие приводит также и к недостатку - из нержавеющей стали образуется пассивный слой из оксида хрома, что приводит к значительному повышению контактного сопротивления антикоррозионного покрытия.
[12]Из уровня техники известен способ защиты (см. патент США US №7803476 на изобретение, опубл. 28.09.2010)., в котором предложено создание ультратонких покрытий из благородного металла Pt, Pd, Os, Ru, Ro, Ir и их сплавов, толщина покрытия составляет от 2 до 10 нм, предпочтительно даже одноатомный слой толщиной от 0,3 до 0,5 нм (толщина, равная диаметру атома покрытия). Предварительно на биполярную пластину наносили слой неметалла, имеющего хорошую пористость - уголь, графит в смеси с полимером, или металла - алюминий, титан, нержавеющая сталь. Металлические покрытия наносили электронно-лучевым напылением, электрохимическим осаждением, магнетронно-ионным напылением.
[13]К достоинствам данного способа относятся: исключение стадии травления подложки для удаления окислов, низкое контактное сопротивление, минимальная стоимость.
[14]Недостатки - в случае наличия неметаллического слоя увеличивается электрическое контактное сопротивление из-за различий в поверхностных энергиях и других молекулярных и физических взаимодействиях; возможно смешение первого и второго слоев, в результате на поверхности могут оказаться неблагородные металлы, подверженные окислению.
[15]Из уровня техники известен способ защиты металлической подложки (см. патент США US №7150918 на изобретение, опубл. 19.12.2006), включающий: обработку металлической подложки для удаления окислов с ее поверхности, нанесение электропроводящего коррозионно-стойкого металлического покрытия благородных металлов, нанесение электропроводящего коррозионно-стойкого полимерного покрытия.
[16]Недостатком указанного способа является высокое электрическое сопротивление при наличии значительного количества связующего полимера, в случае недостаточного количества связующего полимера происходит вымывание электропроводящих частиц сажи из полимерного покрытия.
[17]Из уровня техники известен способ защиты биполярных пластин и коллекторов тока от коррозии - прототип (см. патент США US №8785080 на изобретение, опубл. 22.07.2014), включающий:
[18]- обработку подложки в кипящей деионизированной воде, или термическую обработку при температуре выше 400°С, или замачивание в кипящей деионизированной воде с целью образования пассивного оксидного слоя толщиной от 0,5 нм до 30 нм,
[19]- нанесение электропроводящего металлического покрытия (Pt, Ru, Ir) на пассивный оксидный слой толщиной от 0,1 нм до 50 нм. Покрытие наносили методом магнетронно-ионного напыления, электронно-лучевым испарением или ионным осаждением.
[20]Наличие пассивного оксидного слоя увеличивает коррозионную стойкость металлического покрытия, однако, и приводит к недостаткам - не проводящий слой оксида резко ухудшает токопроводящие свойства покрытий.
[21]Раскрытие изобретения
[22]Техническим результатом заявленного изобретения является повышение устойчивости покрытия к окислению, повышение коррозийной стойкости и ресурса работы и сохранение токопроводящих свойств, присущих неокисленному металлу.
[23]Технический результат достигается тем, что способ защиты от окисления биполярных пластин топливных элементов и коллекторов тока электролизеров с твердым полимерным электролитом (ТПЭ) заключается в том, что предварительно обрабатывают металлическую подложку, наносят на обработанную металлическую подложку электропроводное покрытие благородных металлов методом магнетронно-ионного напыления, при этом электропроводное покрытие наносят послойно с закреплением каждого слоя импульсной имплантацией ионов кислорода или инертного газа.
[24]В предпочтительном варианте в качестве благородных металлов используют платину, или палладий, или иридий, или их смесь. Импульсную имплантацию ионов производят с постепенным снижением энергии ионов и дозы. Общая толщина покрытия составляет от 1 до 500 нм. Последовательно напыляемые слои имеют толщину от 1 до 50 нм. В качестве инертного газа используют аргон, или неон, или ксенон, или криптон. Энергия имплантируемых ионов составляет от 2 до 15 кэВ, а доза имплантируемых ионов - до 1015 ионов/см2.
[25]Краткое описание чертежей
[26]Признаки и сущность заявленного изобретения поясняются в последующем детальном описании, иллюстрируемом чертежами и таблицей, где показано следующее.

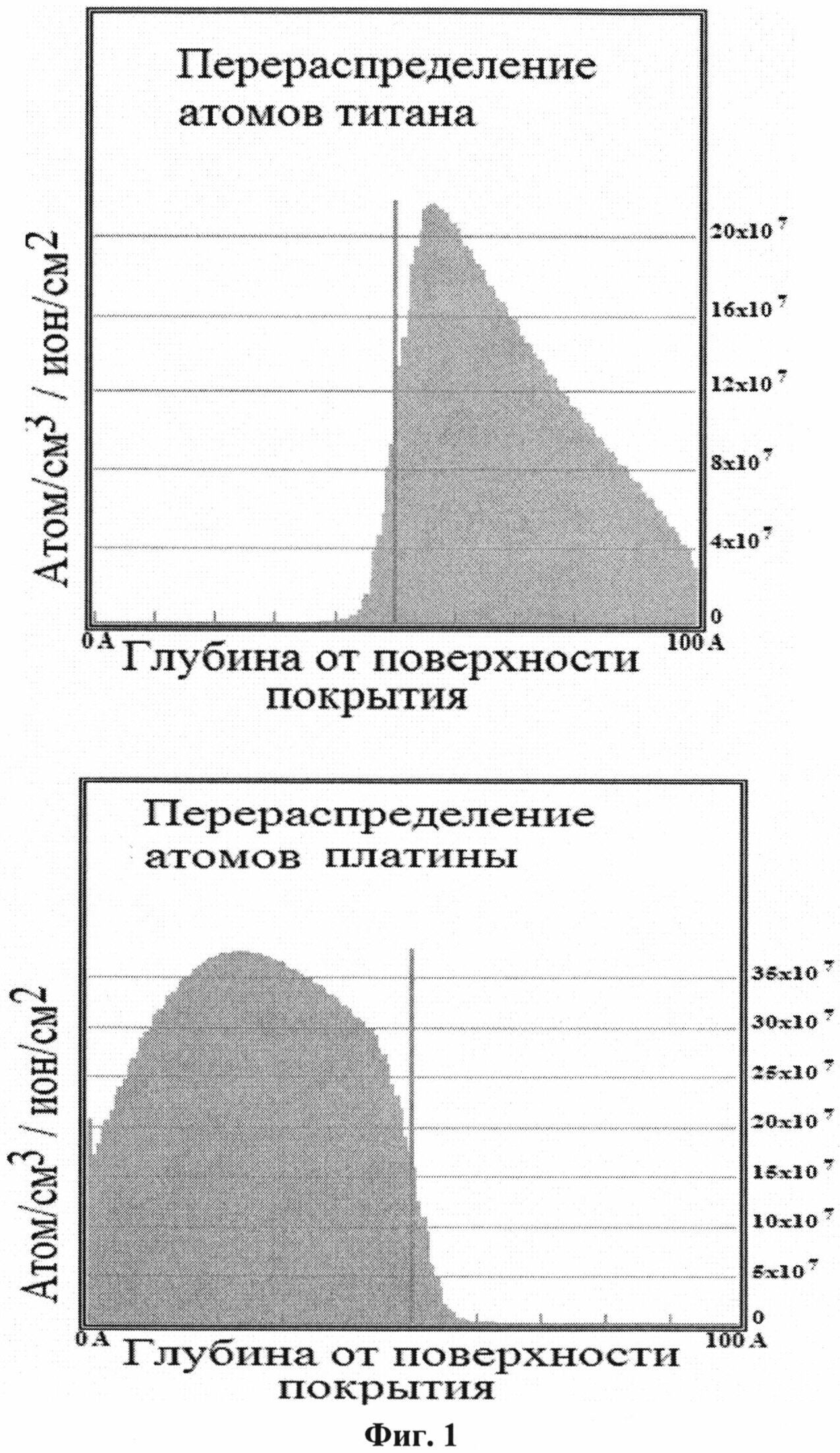

[27]На фиг. 1 - распределение атомов платины и титана, перемещенных в результате воздействия имплантации аргона (расчет программой SRIM).

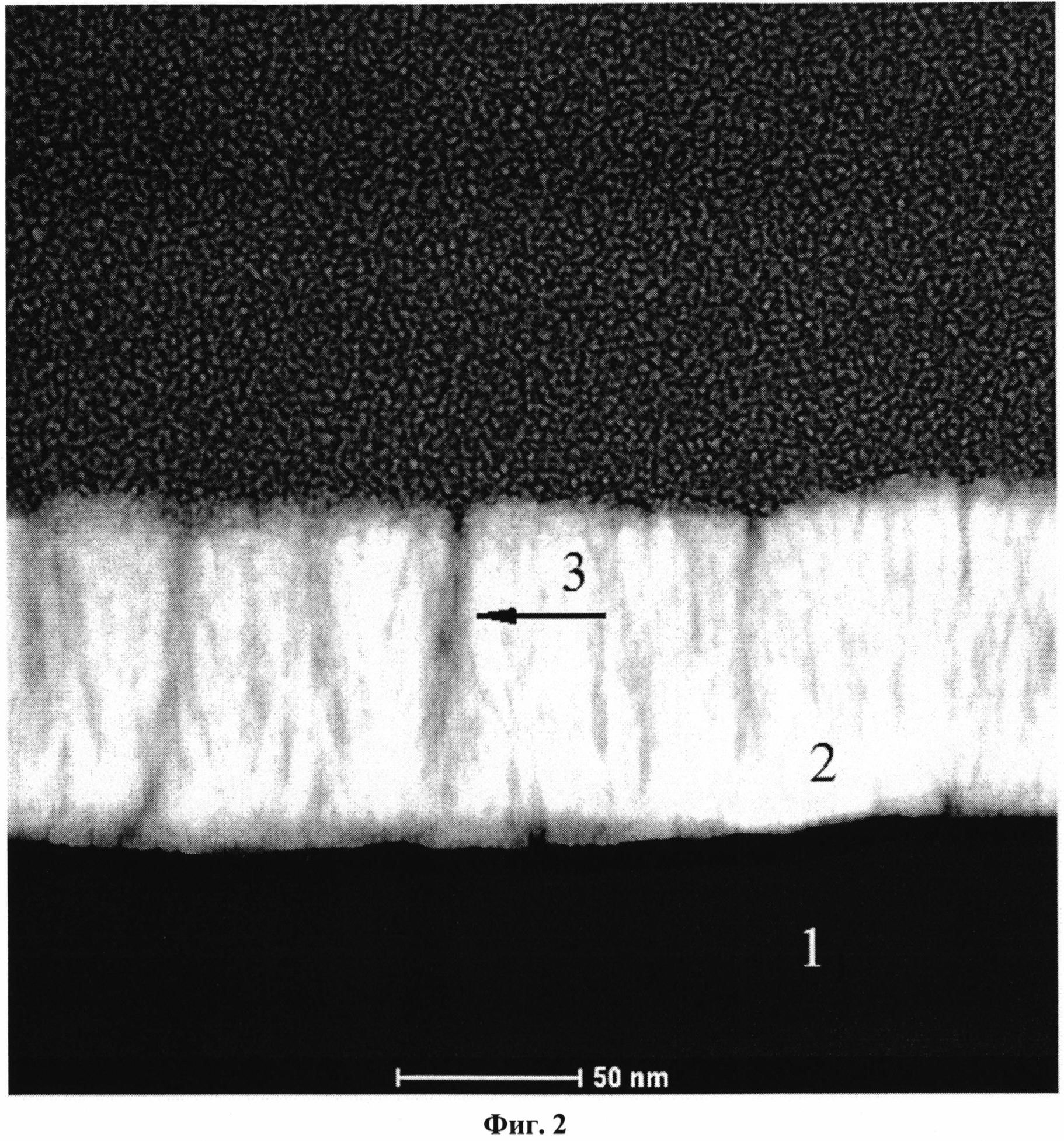

[28]На фиг. 2 - срез титановой подложки с напыленной платиной до имплантации аргона, где
[29]1 - титановая подложка;
[31]3 - поры в платиновом слое.
[32]На фиг. 3 - срез титановой подложки с напыленной платиной после имплантации аргона, где:
[33]1 - титановая подложка;
[34]4 - промежуточный титаново-платиновый слой;
[35]5 - платиновое покрытие.

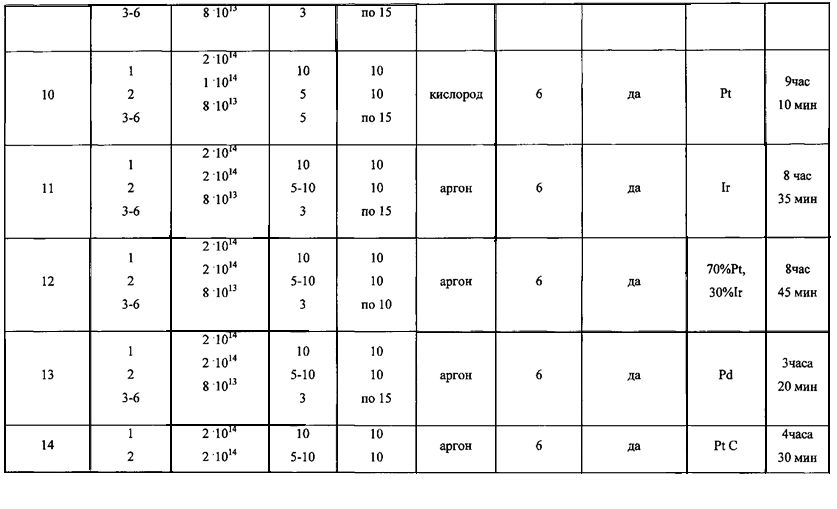

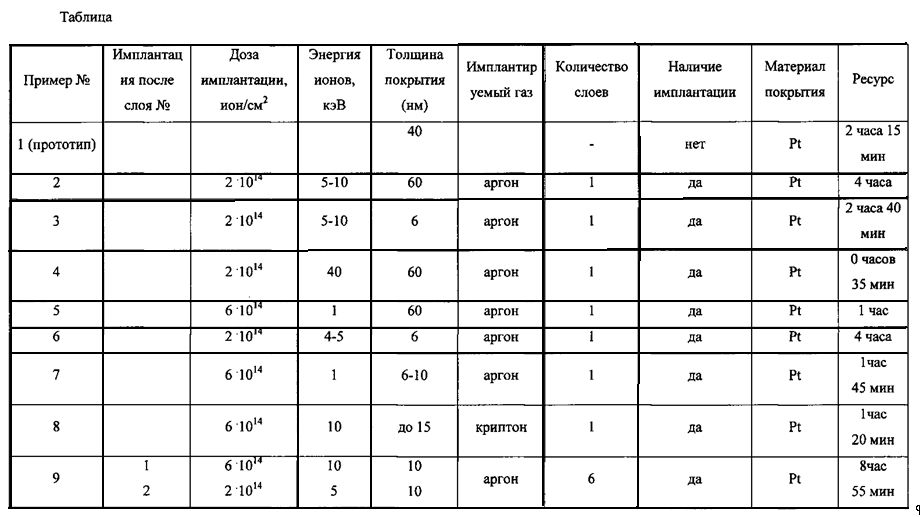

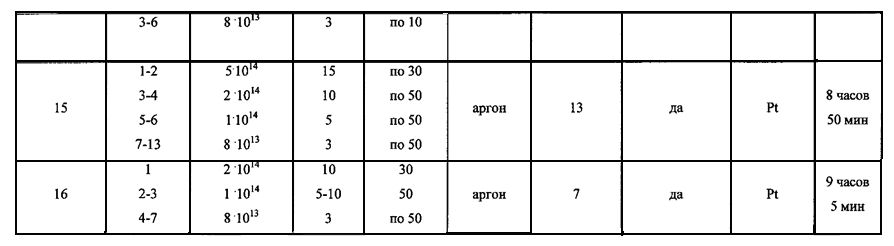

[36]В таблице приведены характеристики всех примеров реализации заявленного изобретения и прототипа.
[37]Осуществление и примеры реализации изобретения
[38]В основе метода магнетронно-ионного напыления лежит процесс, основанный на образовании над поверхностью катода (мишени) кольцеобразной плазмы в результате столкновения электронов с молекулами газа (обычно аргона). Положительные ионы газа, образующиеся в разряде, при подаче отрицательного потенциала на подложку разгоняются в электрическом поле и выбивают атомы (или ионы) материала мишени, которые осаждаются на поверхности подложки, образуя на ее поверхности пленку.
[39]Достоинствами метода магнетронно-ионного напыления являются:
[40]- высокая скорость распыления осаждаемого вещества при низких рабочих напряжениях (400-800 В) и при небольших давлениях рабочего газа (5·10-1-10 Па);
[41]- возможность регулирования в широких пределах скорости распыления и осаждения распыленного вещества;
[42]- малая степень загрязнения осаждаемых покрытий;
[43]- возможность одновременного распыления мишеней из разного материала и, как следствие, возможность получения покрытий сложного (многокомпонентного) состава.
[44]- относительная простота реализации;
[45]- невысокая стоимость;
[46]- простота масштабирования.
[47]В то же время, образующееся покрытие отличается наличием пористости, обладает невысокой прочностью и недостаточно хорошим сцеплением с материалом подложки вследствие малой кинетической энергии распыленных атомов (ионов), составляющей примерно 1-20 эВ. Такой уровень энергии не позволяет обеспечить проникновение атомов напыляемого материала в приповерхностные слои материала подложки и обеспечить создание промежуточного слоя с высоким сродством к материалу подложки и покрытия, высокой коррозионной стойкостью и относительно низким сопротивлением даже при образовании оксидной поверхностной пленки.
[48]В рамках заявленного изобретения задача повышения стойкости и сохранения токопроводящих свойств электродов и защитных покрытий конструкционных материалов решается путем воздействия на покрытие и подложку потока ускоренных ионов, осуществляющих перемещение материала покрытия и подложки на атомном уровне, ведущее к взаимопроникновению материала подложки и покрытия, в результате чего происходит размывание границы раздела покрытия и подложки с образованием фазы промежуточного состава.
[49]Тип ускоренных ионов и их энергия подбирается в зависимости от материала покрытия, его толщины и материала подложки таким образом, чтобы вызывать перемещение атомов покрытия и подложки и их перемешивание на границе раздела фаз при минимальном распылении материала покрытия. Подбор производится с помощью соответствующих расчетов.
[50]На фиг. 1 приведены расчетные данные по перемещению атомов покрытия, состоящего из платины толщиной 50А и атомов подложки, состоящей из титана при воздействии ионов аргона с энергией 10 кэВ. Ионы с меньшей энергией на уровне 1-2 кэВ не достигают границы раздела фаз и не обеспечат эффективное перемешивание атомов для такой системы на границе раздела фаз. Однако при энергии свыше 10 кэВ происходит существенное распыление платинового покрытия, что отрицательно влияет на ресурс изделия.
[51]Таким образом, в случае однослойного покрытия большой толщины и большой энергии, требуемой для проникновения имплантируемых ионов до границы раздела фаз, происходит распыление атомов покрытия и потери драгметаллов, в случае небольшой толщины покрытия при оптимальной энергии ионов происходит проникновение атомов покрытия в материал подложки, перемешивание материала подложки и покрытия и увеличение прочности покрытия. Однако такая малая (1-10 нм) толщина покрытия не обеспечивает длительного ресурса изделия. С целью увеличения прочности покрытия, его ресурса и уменьшения потерь при распылении импульсная имплантация ионов производится при послойном (толщина каждого слоя 1-50 нм) нанесении покрытия с постепенным снижением энергии ионов и дозы. Снижение энергии и дозы позволяет практически исключить потери при распылении, но позволяет обеспечить требуемое сцепление наносимых слоев с подложкой, на которую уже нанесен такой же металл (отсутствие раздела фаз) повышает их однородность. Все это также способствует повышению ресурса. Следует отметить, что пленки толщиной 1 нм не дают существенного (требуемого для коллекторов тока) увеличения ресурса изделия, а предлагаемый метод заметно увеличивает их стоимость. Пленки толщиной более 500 нм также следует считать экономически не рентабельными, т.к. существенно растет расход металлов платиновой группы, а ресурс изделия в целом (электролизера) начинает ограничиваться другими факторами.
[52]При многократном нанесении слоев покрытия обработка ионами более высокой энергии целесообразна только после нанесения первого слоя толщиной 1-10 нм, а при обработке последующих слоев толщиной до 10-50 нм для их уплотнения достаточно ионов аргона с энергией 3-5 кэВ. Имплантация ионов кислорода при нанесении первых слоев покрытия наряду с решением вышеназванных проблем позволяет создать коррозионно-стойкую оксидную пленку на поверхности, легированную атомами покрытия.
[54]Образцы титановой фольги марки ВТ1-0 площадью 1 см2, толщиной 0,1 мм и пористого титана марки ТПП-7 площадью 7 см2 помещают в сушильный шкаф и выдерживают при температуре 450°С 20 минут.
[55]Образцы поочередно зажимают в рамку и устанавливают в специальный держатель образца установки магнетронно-ионного распыления МИР-1 со съемной платиновой мишенью. Камеру закрывают. Включают механический насос и производят откачку воздуха из камеры до давления ~10-2 Торр. Откачку воздуха камеры перекрывают и открывают откачку диффузионного насоса и включают его прогрев. Примерно через 30 минут диффузионный насос выходит на рабочий режим. Открывают откачку камеры через диффузионный насос. После достижения давления 6×10-5 Торр открывают напуск аргона в камеру. Натекателем устанавливают давление аргона 3×10-3 Торр. Плавным увеличением напряжения на катоде зажигают разряд, устанавливают мощность разряда 100 Вт, подают напряжение смещения. Открывают заслонку между мишенью и держателем и начинают отсчет времени обработки. Во время обработки контролируют давление в камере и ток разряда. По истечении 10 мин обработки выключают разряд, отключают вращение, перекрывают подачу аргона. Через 30 мин перекрывают откачку камеры. Выключают нагрев диффузионного насоса и после его остывания выключают механический насос. Камеру открывают на атмосферу и производят извлечение рамки с образцом. Толщина напыленного покрытия составила 40 нм.
[56]Полученные материалы с покрытиями могут использоваться в электрохимических ячейках, в первую очередь в электролизерах с твердым полимерным электролитом, в качестве катодных и анодных материалов (коллектора тока, биполярные пластины). Максимальные проблемы вызывают анодные материалы (интенсивное окисление), в связи с этим ресурсные испытания проводились при их использовании в качестве анодов (то есть при положительном потенциале).
[57]К полученному образцу титановой фольги методом точечной сварки приваривают токоподвод и помещают в качестве исследуемого электрода в трехэлектродную ячейку. В качестве противоэлектрода используют Pt фольгу площадью 10 см2, в качестве электрода сравнения используют стандартный хлорсеребряный электрод, соединенный с ячейкой через капилляр. В качестве электролита используют раствор 1М H2SO4 в воде. Измерения проводят с помощью прибора АЗРИВК 10-0,05А-6 В (производства ООО «Бустер», Санкт-Петербург) в гальваностатическом режиме, т.е. на исследуемый электрод подают положительный потенциал постоянного тока, необходимый для достижения величины тока 50 мА. Испытания заключаются в измерении изменения потенциала, необходимого для достижения данного тока, во времени. При превышении потенциала выше величины 3,2 В ресурс электрода считается исчерпанным. Полученный образец имеет ресурс 2 часа 15 минут.
[58]Примеры 2-16 осуществления заявленного изобретения.
[60]Образцы титановой фольги марки ВТ1-0 площадью 1 см2, толщиной 0,1 мм и пористого титана марки ТПП-7 площадью 7 см2 кипятят в изопропиловом спирте в течение 15 минут. Затем спирт сливают и образцы кипятят 2 раза по 15 минут в деионизированной воде со сменой воды между кипячениями. Образцы нагревают в растворе 15%-ной соляной кислоты до 70°С и выдерживают при данной температуре в течение 20 минут. Затем кислоту сливают и образцы кипятят 3 раза по 20 минут в деионизированной воде со сменой воды между кипячениями.
[61]Образцы поочередно помещают в установку магнетронно-ионного распыления МИР-1 с платиновой мишенью и наносят платиновое покрытие. Ток магнетрона 0,1 А, напряжение магнетрона 420 В, газ - аргон с остаточным давлением - 0.86 Па. За 15 минут напыления получают покрытие толщиной 60 нм. Полученное покрытие подвергается действию потока ионов аргона методом плазменной импульсной ионной имплантации.
[62]Имплантация производится в потоке ионов аргона с максимальной энергией ионов 10 кэВ средняя энергия - 5 кэВ. Доза за время воздействия составила 2*1014 ионов /см2. Вид сечения покрытия после имплантации приведен на фиг. 3.
[63]Полученный образец испытывают в трехэлектродной ячейке, процесс аналогичен приведенному в примере 1. Полученный образец имеет ресурс 4 часа. Для сравнения данные по ресурсу титановой фольги с исходной напыленной пленкой платины (60 нм) без имплантации аргона составляет 1 час.
[65]Процесс аналогичен приведенному в примере 2, но варьируют дозу имплантации, энергию ионов и толщину покрытия. Доза имплантации, энергия ионов, толщина покрытия, а также ресурс работы полученных образцов приведены в таблице 1.
[67]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы с толщиной напыленного слоя до 15 нм обрабатывают в потоке криптона с максимальной энергией ионов 10 кэВ и дозой 6*1014 ионов/см2. Полученный образец имеет ресурс 1 часа 20 минут. По данным электронной микроскопии, толщина слоя платины сократилась до величины 0-4 нм, но при этом образовался слой титана с внедренными в него атомами платины.
[69]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы с толщиной напыленного слоя 10 нм обрабатывают в потоке ионов аргона максимальной энергией ионов 10 кэВ и дозой 6*1014 ионов/см2. После нанесения второго слоя толщиной 10 нм проводят обработку в потоке ионов аргона с энергией 5 кэВ и дозой 2*1014 ион/см2, а затем 4 раза повторяют напыление с толщиной нового слоя по 15 нм, и каждый последующий слой обрабатывают в потоке ионов аргона с энергией ионов 3 кэВ и дозой 8*1013 ион/см2. Полученный образец имеет ресурс 8 часов 55 минут.
[71]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы с толщиной напыленного слоя 10 нм обрабатывают в потоке ионов кислорода максимальной энергией ионов 10 кэВ и дозой 2*1014 ион/см2. После нанесения второго слоя толщиной 10 нм проводят обработку в потоке ионов аргона с энергией 5кэВ и дозой 1*1014 ион/см2, а затем 4 раза повторяют напыление с толщиной нового слоя 15 нм, при этом каждый последующий слой обрабатывают в потоке ионов аргона с энергией ионов 5 кэВ и дозой 8*1013 ион/см2 (чтобы не было распыления!). Полученный образец имеет ресурс 9 часов 10 минут.
[73]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы помещают в установку магнетронно-ионного распыления МИР-1 с иридиевой мишенью и наносят иридиевое покрытие. Ток магнетрона 0,1 А, напряжение магнетрона 440 В, газ - аргон с остаточным давлением - 0.71 Па. Скорость напыления обеспечивает образование покрытия толщиной 60 нм за 18 минут. Полученное покрытие подвергается действию потока ионов аргона методом плазменной импульсной ионной имплантации.
[74]Образцы с толщиной первого напыленного слоя 10 нм обрабатывают в потоке ионов аргона максимальной энергией ионов 10 кэВ и дозе 2*1014 ион/см2. После нанесения второго слоя толщиной 10 нм проводят обработку в потоке ионов аргона с энергией 5-10 кэВ и дозой 2*1014 ион/см2, а затем 4 раза повторяют напыление с толщиной нового слоя по 15 нм, каждый последующий слой обрабатывают в потоке ионов аргона с энергией ионов 3 кэВ и дозой 8*1013 ион/см2. Полученный образец имеет ресурс 8 часов 35 минут.
[76]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы помещают в установку магнетронно-ионного распыления МИР-1 с мишенью из сплава платины с иридием (сплав ПлИ-30 по ГОСТ 13498-79), наносят покрытие, состоящее из платины и иридия. Ток магнетрона 0,1 А, напряжение магнетрона 440 В, газ - аргон с остаточным давлением - 0.69 Па. Скорость напыления обеспечивает образование покрытия толщиной 60 нм за 18 минут. Полученное покрытие подвергается действию потока ионов аргона методом плазменной импульсной ионной имплантации.
[77]Образцы с толщиной напыленного слоя 10 нм обрабатывают в потоке ионов аргона максимальной энергией ионов 10 кэВ и дозе 2*1014 ион/см2, а затем 5 раз повторяют напыление с толщиной нового слоя 10 нм. После нанесения второго слоя проводят обработку в потоке ионов аргона с энергией 5-10 кэВ и дозой 2*1014 ион/см2, а каждый последующий слой обрабатывают в потоке ионов аргона с энергией ионов 3 кэВ и дозой 8*1013 ион/см2. Полученный образец имеет ресурс 8 часов 45 минут.
[79]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы помещают в установку магнетронно-ионного распыления МИР-1 с палладиевой мишенью и наносят палладиевое покрытие. Ток магнетрона 0,1 А, напряжение магнетрона 420 В, газ - аргон с остаточным давлением - 0.92 Па. За 17 минут напыления получают покрытие толщиной 60 нм. Образцы с толщиной напыленного первого слоя 10 нм обрабатывают в потоке ионов аргона максимальной энергией ионов 10 кэВ и дозе 2*1014 ион/см2. После нанесения второго слоя толщиной 10 нм проводят обработку в потоке ионов аргона с энергией 5-10 кэВ и дозой 2*1014 ион/см2, а затем 4 раза повторяют напыление с толщиной нового слоя по 15 нм, каждый последующий слой обрабатывают в потоке ионов аргона с энергией ионов 3 кэВ и дозой 8*1013 ион/см2. Полученный образец имеет ресурс 3 часа 20 минут.
[81]Процесс аналогичен приведенному в примере 2 и отличается тем, что образцы помещают в установку магнетронно-ионного распыления МИР-1 с мишенью, состоящей из платины, включающей 30% углерода, и наносят покрытие состоящее из платины и углерода. Ток магнетрона 0,1 А, напряжение магнетрона 420 В, газ - аргон с остаточным давлением - 0.92 Па. За 20 минут напыления получают покрытие толщиной 80 нм. Образцы с толщиной напыленного слоя 60 нм обрабатывают в потоке ионов аргона максимальной энергией ионов 10 кэВ и дозе 2*1014 ион/см2, а затем 5 раз повторяют напыление с толщиной нового слоя 10 нм. После нанесения второго слоя проводят обработку в потоке ионов аргона с энергией 5-10 кэВ и дозой 2*1014 ион/см2, а каждый последующий слой обрабатывают в потоке ионов аргона с энергией ионов 3 кэВ и дозой 8*1013 ион/см2. Полученный образец имеет ресурс 4 часа 30 минут.
[83]Процесс аналогичен приведенному в примере 9 и отличается тем, что напыляют 13 слоев, толщина первого и второго по 30 нм, последующих по 50 нм, энергию ионов последовательно снижают от 15 до 3 кэВ, дозу имплантации - от 5·1014 до 8·1013 ион/см2. Полученный образец имеет ресурс 8 часов 50 минут.
[85]Процесс аналогичен приведенному в примере 9 и отличается тем, что толщина первого слоя составляет 30 нм, последующих шести слоев по 50 нм, доза имплантации от 2·1014 до 8·1013 ион/см2. Полученный образец имеет ресурс 9 часа 05 минут.
[86]Таким образом, заявленный способ защиты от окисления биполярных пластин ТЭ и коллекторов тока электролизеров с ТПЭ позволяет получить устойчивое покрытие с ресурсом работы, в 4 раза превышающим полученный по прототипу, и сохраняющее токопроводящие свойства.
