[2]Изобретение относится к радиоэлектронике, в частности, к синтезаторам частот на основе петли фазовой автоподстройки частоты (ФАПЧ).
[3]Известен синтезатор частот, содержащий соединенные последовательно преобразователь частоты входного сигнала, фазочастотный детектор, фильтр низких частот, генератор, управляемый напряжением, контур отрицательной обратной связи, включающий в себя преобразователь частоты выходного сигнала, выход которого соединен с входом фазочастотного детектора, и управляющее устройство, выходы которого соединены с входами преобразователей частоты входного и выходного сигналов (см., например, статью Белова Л. «Синтезаторы стабильных частот», в ж. «Электроника: наука, технология, бизнес», 3/2004, стр. 38-44, рис. 2).
[4]В известном синтезаторе в качестве преобразователей входного и выходного сигналов использованы делители с целочисленным коэффициентом деления.
[5]Недостаток известного синтезатора состоит в низком разрешении по частоте, ограничивающем область его применения.
[6]Кроме этого, использование делителей с целочисленным коэффициентом деления приводит к значительному увеличению фазовых шумов в спектре выходного сигнала синтезатора.
[7]Также известен синтезатор частот, содержащий соединенные последовательно преобразователь частоты входного сигнала, в качестве которого использована микросхема прямого цифрового синтеза, делитель с целочисленным коэффициентом деления, фазочастотный детектор, фильтр низких частот, генератор, управляемый напряжением, контур отрицательной обратной связи, включающий в себя преобразователь частоты выходного сигнала, в качестве которого использован делитель с целочисленным коэффициентом деления, выход которого соединен с входом фазочастотного детектора, и управляющее устройство, выходы которого соединены с входами преобразователей частоты входного и выходного сигналов (см. US 5801589, 01.09.1998).
[8]Недостаток известного синтезатора частот также состоит в достаточно высоком уровне фазовых шумов в спектре выходного сигнала, обусловленным использованием делителя с целочисленным коэффициентом деления в петле ФАПЧ.
[9]Кроме этого, использование микросхемы прямого цифрового синтеза в качестве преобразователя входного сигнала неизбежно приводит к появлению побочных дискретных составляющих в спектре выходного сигнала, при том, что схема известного синтезатора не позволяет реализовать их существенное подавление.
[10]Известный синтезатор частот принят в качестве ближайшего аналога заявленного синтезатора частот.
[11]Задачей настоящего изобретения является создание синтезатора частот, лишенного указанных недостатков.
[12]В результате достигается технический результат, заключающийся в снижении уровня фазовых шумов и побочных дискретных составляющих в спектре выходного сигнала, что, в свою очередь, повышает качество выходного сигнала, при сохранении высокого разрешения по частоте и широкой полосы перестройки.
[13]Конкретно, технический результат достигается путем создания синтезатора частот, содержащего соединенные последовательно умножитель частоты входного сигнала, делитель с фиксированным целочисленным коэффициентом деления, первую микросхему прямого цифрового синтеза (далее - МПЦС), фазочастотный детектор, первый фильтр низких частот, генератор, управляемый напряжением, контур отрицательной обратной связи (далее - ООС), включающий в себя соединенные последовательно смеситель, один из входов которого соединен с выходом генератора, управляемого напряжением, а второй вход соединен с выходом умножителя частоты входного сигнала, второй фильтр низких частот и вторую МПЦС, выход которой соединен с входом фазочастотного детектора, и управляющее устройство, выходы которого соединены с входами первой и второй МПЦС.
[14]Снижение уровня фазовых шумов обеспечивается уменьшением коэффициента деления частоты в петле ФАПЧ в результате замены делителя с целочисленным коэффициентом деления на смеситель, второй фильтр низких частот и вторую МПЦС, соединенные последовательно.
[15]Снижение уровня побочных дискретных составляющих обеспечивается использованием в схеме заявленного синтезатора частот двух микросхем прямого цифрового синтеза, входы которых соединены с выходами управляющего устройства, что позволяет реализовывать вариативный алгоритм, подходящий для подавления побочных дискретных составляющих с различным, в том числе, постоянным шагом перестройки частоты в широком диапазоне частот, в частности, алгоритм, подобный описанному в US 5801589, 01.09.1998.

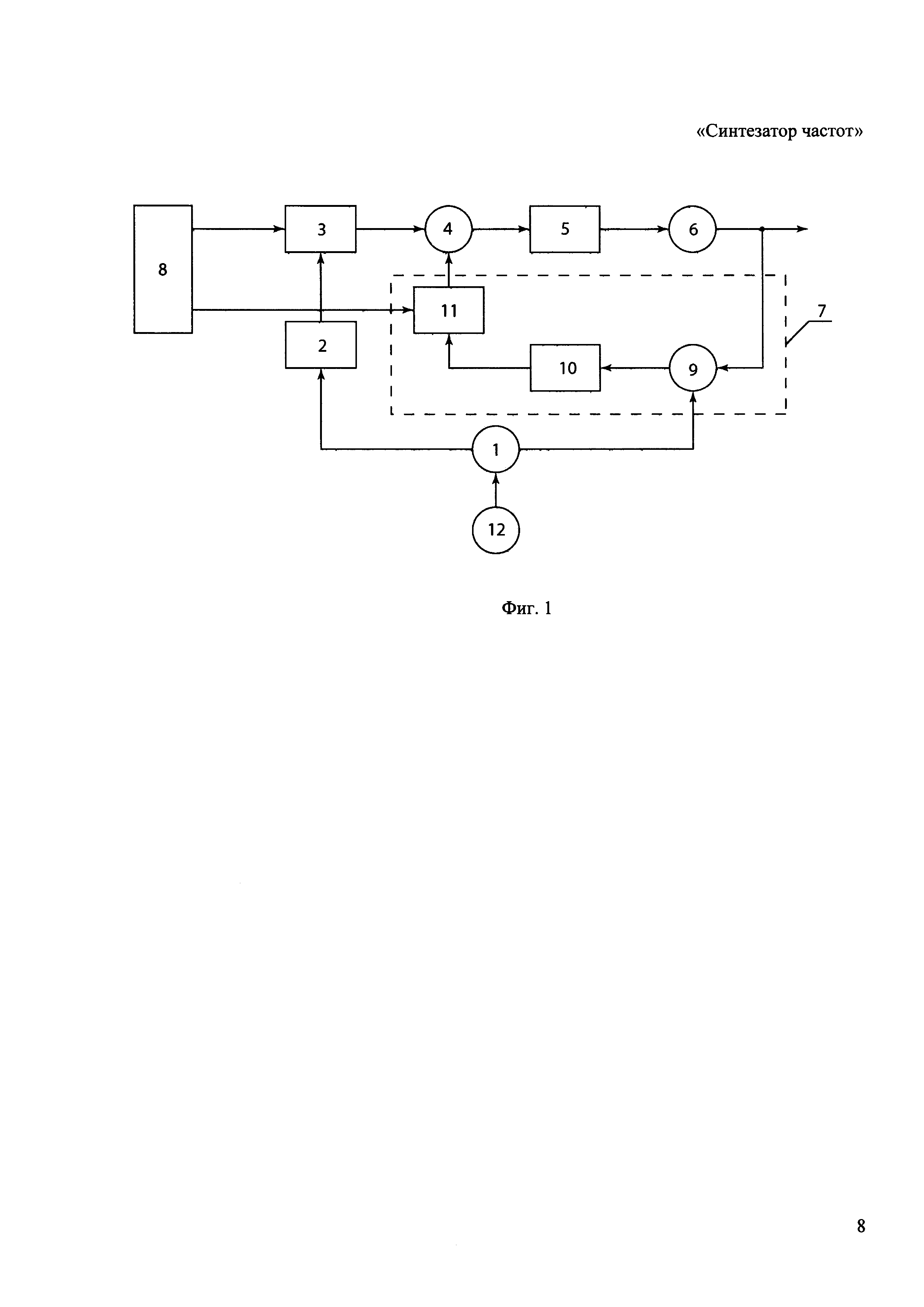

[16]На фиг. 1 представлена схема заявленного синтезатора частот.
[17]Синтезатор частот, показанный на фиг. 1, содержит соединенные последовательно умножитель частоты входного сигнала 1, делитель с фиксированным целочисленным коэффициентом деления 2, первую МПЦС 3, используемую в качестве преобразователя частоты входного сигнала, фазочастотный детектор 4, первый фильтр низких частот 5, генератор 6, управляемый напряжением, контур ООС 7 и управляющее устройство 8.
[18]Контур ООС 7 включает в себя соединенные последовательно смеситель 9, один из входов которого соединен с выходом генератора 6, управляемого напряжением, а второй вход соединен с выходом умножителя частоты входного сигнала 1, второй фильтр низких частот 10 и вторую МПЦС 11, используемую в качестве преобразователя частоты выходного сигнала.
[19]Выход второй МПЦС 11 соединен с входом фазочастотного детектора 4 с образованием петли ФАПЧ.
[20]Выходы управляющего устройства 8 соединены с входами первой и второй МПЦС 3 и 11.
[21]Заявленный синтезатор частот работает следующим образом.
[22]Как показано на фиг. 1, с опорного генератора 12 (не входит в состав синтезатора частот) получают входной сигнал заданной частоты. Производят умножение частоты опорного генератора при помощи умножителя 1 и ее последующее деление на целочисленный коэффициент D (например, D=2) при помощи делителя 2.
[23]В результате получают сигнал частотой Fсинхр и производят тактирование этим сигналом первой МПЦС 3 для получения на ее выходе опорного сигнала частотой Fdds1=α1Fсинхр, где α1 - коэффициент преобразования частоты в первой МПЦС 3.
[24]Далее производят сравнение фазы и частоты опорного и синхронизируемого сигналов для выработки аналогового напряжения, пропорционального фазовому и/или частотному рассогласованию при помощи фазочастотного детектора 4, а затем осуществляют фильтрацию полученного напряжения по низкой частоте при помощи первого фильтра низких частот 5.
[25]Далее это напряжение подают на генератор 6, управляемый напряжением, для получения на его выходе сигнала частотой Fвых, а затем ответвляют часть полученного сигнала в контур ООС 7.
[26]В контуре ООС 7 синхронизируемый сигнал получают при помощи второй МПЦС 11, тактируя ее сигналом частотой Fвых-DFсинхр, для получения на ее выходе сигнала частотой:
[27]Fdds2=α2(Fвых-DFсинхр), где α2 - коэффициент преобразования частоты во второй МПЦС 11.
[28]Сигнал частотой Fвых-DFсинхр получают смешиванием сигналов с частотами Fвых и DFсинхр в смесителе 9 с дальнейшим выделением разностной составляющей в фильтре низких частот 10.
[29]Последовательность выбора выходных частот Fdds1 и Fdds2 реализуют при помощи управляющего устройства 8, путем присваивания соответствующим выходным частотам Fвыхi значений α1 и α2 для первой и второй МПЦС 3 и 11, выбираемых в соответствии с алгоритмом частотной корректировки, обеспечивающим подавление дискретных составляющих в спектре выходного сигнала.
[30]В частности, может быть использован алгоритм, подобный известному алгоритму, описанному в US 5801589.
[31]Ниже приведена оценка уровня фазовых шумов синтезатора частот, принятого в качестве ближайшего аналога, и заявленного синтезатора частот.
[32]Для оценки использовано математическое выражение, взятое из Venceslav F. Kroupa. Phase Locked Loops and Frequency Synthesizers, 2003, John Wiley and Sons, Ltd, стр. 222.
[33]Для наглядности из оценки исключены собственные фазовые шумы первой МПЦС.
[35]SФ,вых(ω)=[SФ,вх(ω)+SФ,ООС(ω)]·N2·|H(jω)|2+SФ,гун(ω)|1-H(jω)|2, где
[36]SФ,вых(ω) - спектральная плотность мощности фазовых флуктуаций (далее - СПМФФ) выходного сигнала;
[37]SФ,вх(ω) - СПМФФ входного сигнала (сигнала опорного генератора);
[38]SФ,ООС(ω) - СПМФФ компонентов контура ООС;
[39]N - коэффициент деления делителя частоты в контуре ООС;
[40]SФ,гун(ω) - СПМФФ генератора, управляемого напряжением;
[41]H(jω) - передаточная характеристика замкнутой петли ФАПЧ.
[42]Так как в полосе пропускания первого фильтра низких частот SФ,гун(ω) можно пренебречь, a H(jω) не зависит от выбора N в полосе пропускания первого фильтра низких частот, данное выражение можно переписать в следующем виде:
[43]SФ,вых(ω)=[SФ,вх(ω)+SФ,ООС(ω)]·N2.
[44]Таким образом, основной вклад в СПМФФ выходного сигнала синтезатора частот вносят фазовые шумы сигнала опорного генератора и компонентов контура ООС,
[45]СПМФФ которых умножается на квадрат целочисленного коэффициента деления делителя частоты.
[46]В заявленном синтезаторе частот коэффициент деления снижен путем замены делителя частоты на смеситель, второй фильтр низких частот и вторую МПЦС, соединенные последовательно.
[47]Тогда СПМФФ выходного сигнала можно записать как:
[48]
, где
[49]
- СПМФФ контура ООС с учетом собственных шумов смесителя и фазовых шумов сигнала с выхода умножителя сигнала опорного генератора.
[50]Приняв собственные шумы второй МПЦС приблизительно равными собственным шумам делителя частоты с целочисленным коэффициентом деления, запишем:
[51]
[52]Учитывая, что частота на выходе генератора, управляемого напряжением, и умножителя частоты должны незначительно отличаться, СПМФФ на выходе умножителя для схемы заявленного синтезатора частот можно представить как:
[53]SФ,УМ(ω)=SФ,вх(ω)K2≈SФ,вх(ω)N2.
[55]
[56]Так как в схеме заявленного синтезатора частот предполагается α2<<N, то влияние собственных шумов компонентов SФ,ООС(ω)+SФ,СМ(ω) ООС на уровень СПМФФ выходного сигнала значительно ослабевает.
