[1]Изобретение относится к авиационной и ракетной технике и может быть использовано для обеспечения теплового режима приборных отсеков сверх- и гиперзвуковых летательных аппаратов (ЛА).
[2]В современных условиях с увеличением скоростей полета атмосферных ЛА разработка активных систем охлаждения аппаратуры приборных отсеков становится актуальной задачей. Одновременно возрастают требования к агрегатам систем охлаждения в части снижения энергопотребления, повышения надежности, улучшения габаритно-массовых показателей.
[3]Известны способы обеспечения теплового режима приборного отсека ЛА с использованием активных систем охлаждения, например, система тепловой защиты радиоэлектронной аппаратуры сверхзвукового летательного аппарата по а.с. №1840522, B64G 9/00, 2014. Указанная система содержит резервуар с теплоносителем, сообщающийся через регулирующий клапан с испарителем, находящимся в тепловом контакте с охлаждаемой аппаратурой. Испаритель через ряд элементов системы сообщается с забортным пространством. Способ обеспечения теплового режима аппаратуры, реализуемый в известной системе тепловой защиты, заключается в охлаждении аппаратуры испарением жидкого теплоносителя, причем теплоотдача идет через тепловой контакт теплоотдающих элементов конструкции радиоэлектронной аппаратуры с рабочим объемом испарителя, а сброс паров теплоносителя осуществляется в забортное пространство. Недостаток такого способа обеспечения теплового режима аппаратуры заключается в том, что в результате контакта жидкого теплоносителя или его паров непосредственно с охлаждаемой аппаратурой происходит ухудшение термостабилизации аппаратуры и снижение надежности ее функционирования в связи с возникающими значительными градиентами температур.
[4]Известны также способы обеспечения теплового режима приборного отсека ЛА (см. патент РФ 2531210, 2014, В64С 30/00, B64G 1/50) и двухконтурные системы обеспечения теплового режима (СОТР) приборно-агрегатного оборудования ЛА (см. "Системы терморегулирования космических аппаратов", перевод с английского под редакцией Г.И. Воронина, М.: Машиностроение, 1968 г., с. 168-170, ближайший аналог).
[5]Каждая из систем содержит емкость с хладагентом, регулирующий подачу хладагента клапан, газожидкостный теплообменник-испаритель, жидкостная полость которого через регулятор давления связана с окружающей ЛА внешней средой. Способ обеспечения теплового режима приборного оборудования с помощью таких систем заключается в охлаждении аппаратуры приборного отсека циркулирующим газом и охлаждении газа в контуре с испарительным циклом за счет испарения низкокипящего хладагента с отводом его паров в атмосферу. Известный способ на основе двухконтурной СОТР обладает следующими недостатками:
[6]- охлаждение циркулирующим газом не обеспечивает эффективную термостабилизацию аппаратуры вследствие неравномерности ее обдува, а равномерность обдува газом достигается увеличением количества, а также массы и габаритов воздуховодов;
[7]- используемая для реализации способа СОТР имеет повышенную массу и энергопотребление и соответственно пониженную надежность, обусловленные наличием вентиляционного контура.
[8]В современных системах охлаждения приборных отсеков ЛА масса вентиляционной системы составляет до 5% от массы аппаратуры, а энергопотребление - до 20% от энергопотребления приборов.
[9]Задачей настоящего изобретения является улучшение термостабилизации бортовой аппаратуры, существенное снижение энергопотребления и повышение надежности работы СОТР в приборном отсеке ЛА, совершающего полет в условиях гравитации.
[10]Поставленная задача решается тем, что для обеспечения теплового режима приборного отсека ЛА с помощью двухконтурной системы охлаждения с теплоотводом во внешнем контуре путем испарения низкокипящего хладагента с отводом его паров в атмосферу, охлаждение аппаратуры приборного отсека во внутреннем контуре системы охлаждения осуществляют кондуктивной передачей тепла от приборов на испарители встроенных в вертикальные силовые панели вертикальных тепловых труб при размещении в нижней части панелей охлаждаемых приборов с большим адиабатическим нагревом, а в направлении к верхней части панелей размещении приборов с меньшим адиабатическим нагревом, при этом интенсивность адиабатического нагрева приборов оценивают величиной, определяемой из соотношения:
[11]
[12]где ΔTан - адиабатический нагрев прибора, °С;
[13]i - номер участка полета;
[14]n - число участков полета;
[15]Ni - тепловыделение прибора на i участке полета, Вт;
[16]τi - продолжительность i участка полета, с;
[17]С - теплоемкость прибора, Дж/°С,
[18]а конденсаторы тепловых труб охлаждают трубным теплообменником внешнего испарительного контура.
[19]Кондуктивная передача тепла от приборов на испарители встроенных в вертикальные силовые панели вертикальных тепловых труб (ТТ) обуславливает улучшение термостабилизации аппаратуры вследствие обеспечиваемого тепловыми трубами незначительного перепада температур (несколько градусов) посадочных мест приборов по поверхности панели.
[20]Одним из важных и обязательных условий функционирования ТТ в условиях гравитации, в которых осуществляют полет современные высокоскоростные ЛА, является вертикальная ориентация ТТ и соответственно вертикальное расположение силовых панелей. Следует отметить, что при таком расположении (вертикальном) тепловые трубы функционируют в режиме термосифона, поэтому нет необходимости в капиллярной структуре, что в итоге упрощает конструкцию ТТ и одновременно повышает надежность работы и снижает стоимость.
[21]Предложенное размещение приборов на силовых панелях в месте расположения испарителей встроенных тепловых труб путем размещения в нижней части панелей охлаждаемых приборов с большим адиабатическим нагревом, а в направлении к верхней части панелей размещения приборов с меньшим адиабатическим нагревом, необходимо для работы ТТ в условиях гравитации, чтобы группа приборов, расположенная в районе испарителей одной или нескольких тепловых труб, непосредственно участвовала в теплообмене с этой трубой (трубами).
[22]Такое размещение приборов обуславливается тем, что в условиях гравитации конвективный теплообмен (и в тепловых трубах) при наличии нескольких источников тепла происходит при условии, если прибор с большим тепловыделением расположен ниже по вертикали прибора с меньшим тепловыделением. Предложенное соотношение

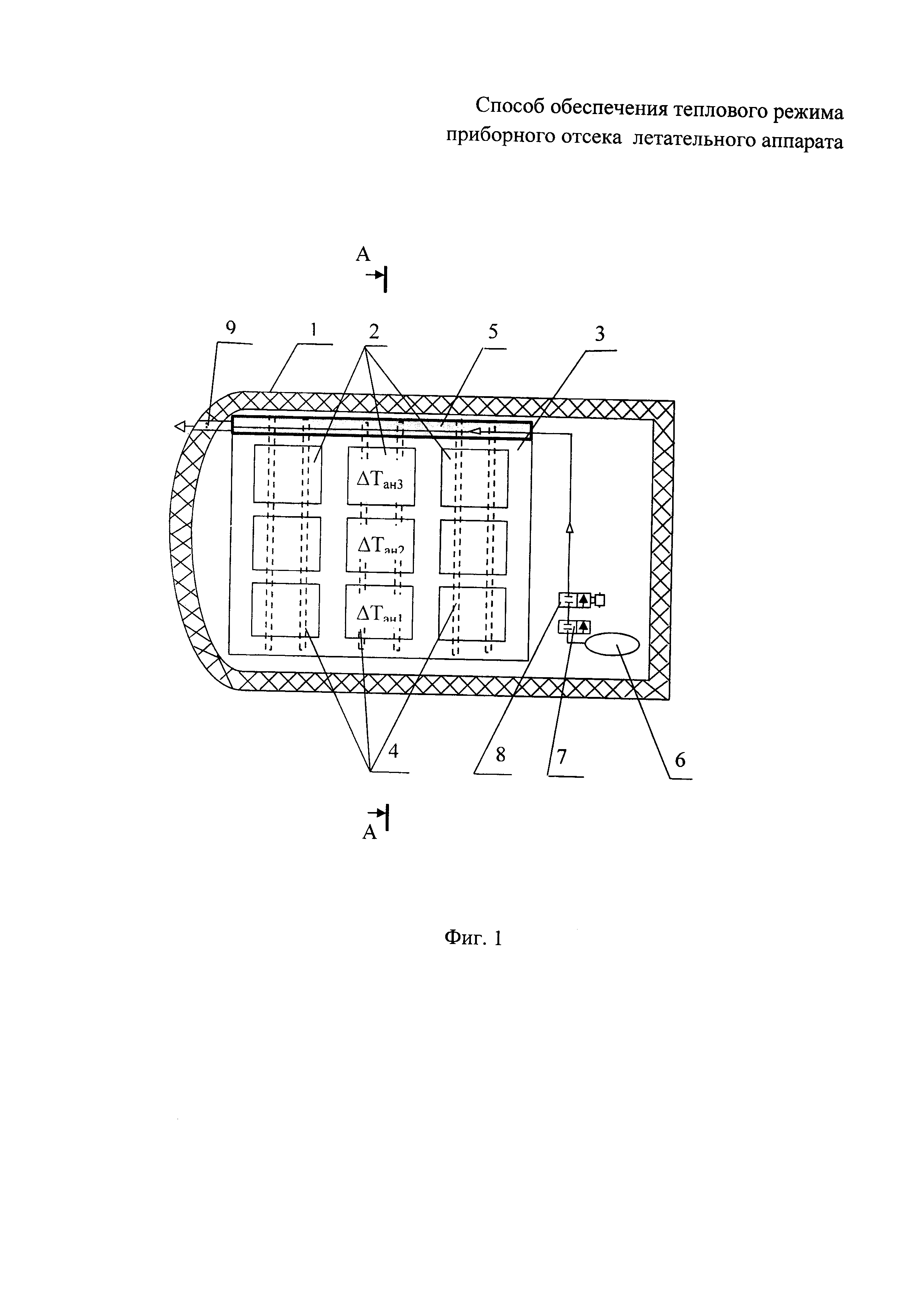

позволяет определить интенсивность адиабатического нагрева (тепловыделения). При этом ΔTан1≥ΔTан2≥ΔТан3 (см. фиг. 1).
[23]Следует отметить, что в выявленном соотношении тепловыделение прибора Ni, продолжительность участка полета τi, теплоемкость прибора С являются параметрами теплообмена и с их помощью определяют поля температур приборов и сотопанелей.
[24]В предложенном способе обеспечения теплового режима улучшенная термостабилизация бортовой аппаратуры также достигнута тем, что расположенные в верхней части вертикальных панелей конденсаторы тепловых труб охлаждают внешним испарительным контуром. Теплообмен с использованием фазового превращения вещества, что осуществляют, например, в испарительном теплообменнике, является одним из наиболее интенсивных и эффективных методов теплообмена с позиций минимальных значений габаритно-массовых характеристик рабочего тела и устройств, обеспечивающих процесс.
[25]Таким образом, отказ от внутреннего вентиляционного контура и обеспечение теплового режима аппаратуры системой охлаждения, во внутреннем контуре которой реализован кондуктивный теплообмен между приборами и встроенными в вертикальные силовые панели тепловыми трубами, повышает надежность работы СОТР с одновременным существенным снижением энергопотребления.

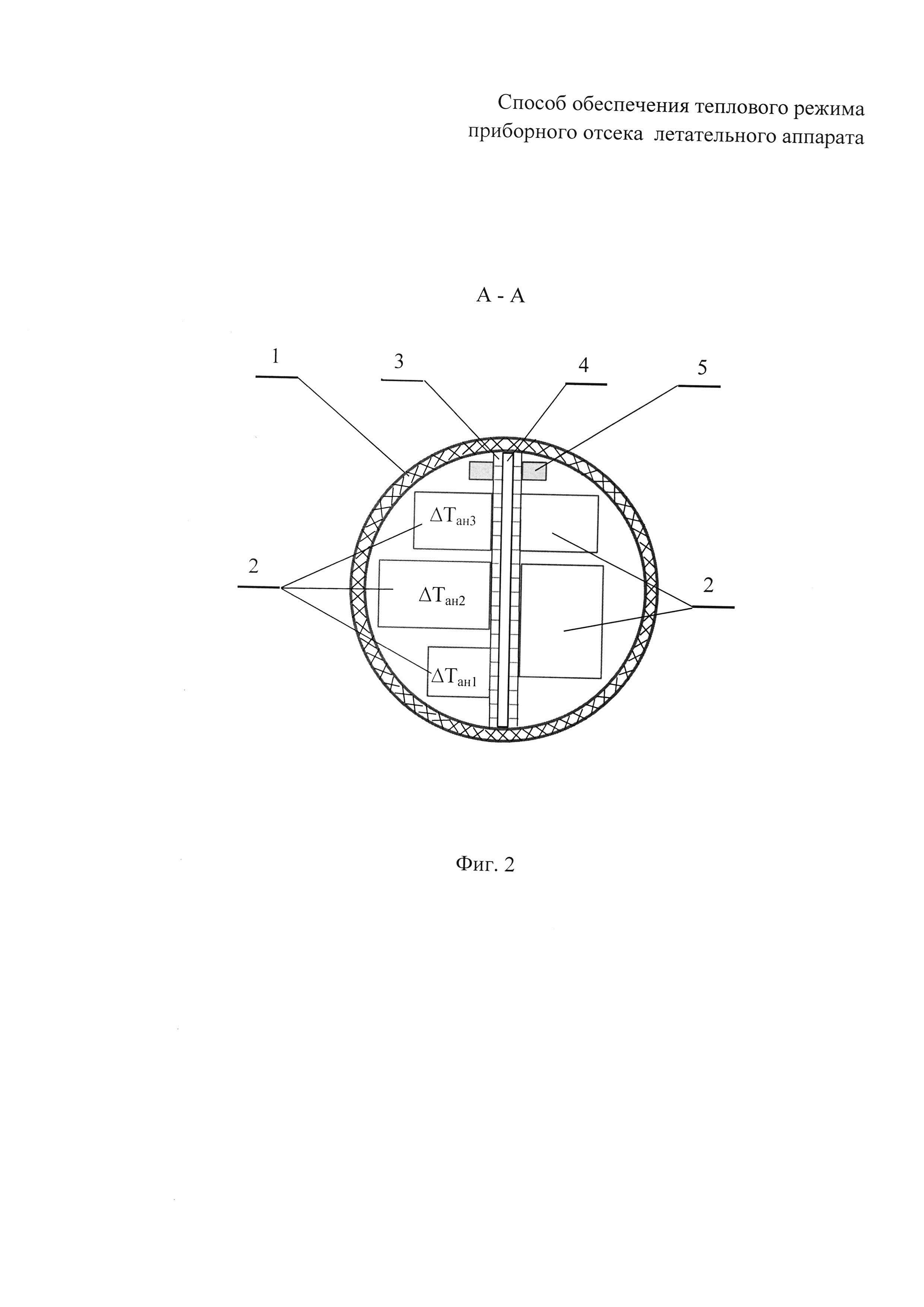

[26]Пример осуществления способа обеспечения теплового режима приборного отсека показан на фиг. 1 и 2.
[27]На представленных чертежах введены следующие обозначения:
[28]1 - теплоизолированный корпус приборного отсека;
[29]2 - блоки аппаратуры приборного отсека;
[30]3 - силовая сотопанель;
[31]4 - встроенные в силовую сотопанель тепловые трубы;
[32]5 - трубный теплообменник;
[33]6 - емкость с хладагентом;
[34]7 - пусковой пироклапан;
[35]8 - клапан, регулирующий подачу хладагента;
[36]9 - мембранный клапан.
[37]Система охлаждения устройства включает два контура - внутренний контур охлаждения, который образуют вертикальные тепловые трубы 4, встроенные в вертикальных силовых панелях 3, и разомкнутый внешний испарительный контур, содержащий мембранный клапан 9, трубный теплообменник 5, соединенный трубопроводами с емкостью с хладагентом 6 через пусковой пироклапан 7 и регулирующий подачу хладагента клапан 8.
[38]Трубный теплообменник 5 внешнего испарительного контура может быть выполнен как одноходовым (как показано на приведенной схеме), так и двухходовым - в зависимости от плотности теплового потока, поступающего от конденсаторов тепловых труб к рабочему телу внешнего испарительного контура, и от других параметров.
[39]Предложенный способ обеспечения теплового режима приборного отсека летательного аппарата осуществляют следующим образом.
[40]В теплоизолированном корпусе приборного отсека 1 предварительно каждую группу блоков аппаратуры 2 размещают на силовых сотопанелях 3 с двух сторон в месте расположения испарителей встроенных тепловых труб 4 в соответствии с величиной интенсивности адиабатического нагрева приборов, определенной по приведенному соотношению, в порядке уменьшения интенсивности адиабатического нагрева блоков снизу вверх.
[41]В полете ЛА при функционировании блоков аппаратуры 2 происходит их нагрев и соответственно нагрев в тепловых трубах 4 низкокипящего рабочего тела, которое, испаряясь, охлаждает приборные блоки. Поднимаясь вверх, пары хладагента тепловых труб в районе конденсатора охлаждаются через стенки трубного теплообменника 5 внешнего испарительного контура, который задействуется при достижении определенной температуры сотопанелей 3. Пары хладагента тепловых труб 4 при охлаждении конденсируются и конденсат по стенкам труб стекает вниз - в зону испарителей.
[42]Задействование внешнего испарительного контура происходит подрывом пускового пироклапана 7, при этом жидкий хладагент из емкости 6 поступает в регулирующий клапан 8 и в трубный теплообменник 5, где происходит охлаждение конденсаторов тепловых труб 4.
[43]При испарении хладагента во внешнем испарительном контуре повышается давление, при достижении давления насыщенных паров кипения хладагента происходит прорыв мембранного клапана 9 и пары хладагента выбрасываются в атмосферу.
[44]Совокупность новых признаков предложенного технического решения - осуществление кондуктивной передачей тепла от приборов на испарители встроенных в вертикальные силовые панели вертикальных тепловых труб при размещении в нижней части панелей охлаждаемых приборов с большим, определенным по соотношению, адиабатическим нагревом, а в направлении к верхней части панелей размещении приборов с меньшим адиабатическим нагревом, и охлаждение конденсаторов тепловых труб трубным теплообменником внешнего испарительного контура - позволяет получить эффективный, обусловленный взаимосвязью признаков технический результат: улучшение термостабилизации бортовой аппаратуры, повышение надежности работы СОТР с одновременным существенным снижением энергопотребления.
[45]Резюмируя изложенное, можно заключить, что в приборном отсеке ЛА, совершающего полет в условиях гравитации, реализован новый способ обеспечения теплового режима аппаратуры. Основной положительный эффект состоит в улучшении характеристик системы охлаждения и конструкции отсека, таких как, более точное термостатирование посадочных мест приборов, сниженные габаритно-массовые показатели и отсутствие электропотребления.
