[1]Область техники, к которой относится изобретение
[2]Предлагаемое изобретение относится к способам обеспечения безопасности в сетях передачи данных и, в частности, к способам организации защищенного канала передачи по требованию.
[4]Развитие сетей передачи данных привело к созданию многочисленных прикладных приложений, использующих сеть для взаимодействия. Актуальной задачей является обеспечение безопасности такого сетевого взаимодействия. Для обеспечения безопасности в практике используются различные решения.
[5]Разработаны отдельные протоколы, обеспечивающие безопасность, например, архитектура безопасности IPsec [1, 2] обеспечивающие криптографическую защиту IP протокола.
[6]В архитектуре IPsec предусмотрен способ организации защищенного канала передачи по требованию. Способ включает в себя предварительное определение диапазонов IP-адресов, взаимодействие по которым должно происходить по защищенному каналу. При начале взаимодействия по адресу из диапазона происходит организация защищенного канала. Защищенный канал при отсутствии активности удаляется.
[7]Недостатком способа является необходимость заранее знать диапазоны IP-адресов, которые подлежат защите. Это часто невозможно, особенно в больших сетях.
[8]Известен также способ маршрутизации пакетов [3], реализуемый в сетевой компьютерной системе.
[9]Сетевая компьютерная система включает связанные через сеть центральный концентратор и компьютеры-клиенты, причем компьютеры-клиенты, в общем случае, могут входить в состав других подсетей, имеющих локальные концентраторы.
[10]Способ включает следующие действия:
[11]- получают пакет в центральном концентраторе, причем пакет, полученный от 1-го компьютера-клиента, предназначен для передачи 2-му компьютеру-клиенту;
[12]- в ответ на получение пакета в центральном концентраторе направляют запрос 2-му компьютеру-клиенту, чтобы передать в центральный концентратор информацию о множестве сетей, с которыми связан 2-ой компьютер-клиент;
[13]- на основе информации, переданной 2-ым компьютером-клиентом о множестве сетей, с которыми связан 2-ой компьютер-клиент, находят путь для пакета, причем этот путь определяет предпочтительный маршрут, который проходит через центральный концентратор от 1-го компьютера-клиента ко 2-му компьютеру-клиенту;
[14]- отправляют перенаправленное сообщение к 1-му компьютеру-клиенту, причем перенаправленное сообщение отправляет пакет по найденному пути;
[15]причем нахождение пути включает:
[16]- нахождение множества маршрутов, проходящих от 1-го компьютера-клиента ко 2-му компьютеру-клиенту;
[17]- выбор предпочтительного маршрута из множества маршрутов, причем предпочтительный маршрут является оптимальным путем от 1-го компьютера-клиента ко 2-му компьютеру-клиенту и определяется из информации, сохраняемой в центральном концентраторе, а информация связана с 1-ым компьютером-клиентом и 2-ым компьютером-клиентом;
[18]причем отправка перенаправленного сообщения включает:
[19]- определение соединения, через которое центральный концентратор получил пакет от 1-го компьютера-клиента;
[20]- определение адреса источника, связанного с пакетом;
[21]- передача в адрес источника, через определенное соединение, перенаправленного сообщения,
[22]- перенаправление пакета по предпочтительному маршруту.
[23]Способ также может включать создание для найденного пути туннеля, который обеспечивается в составе центрального концентратора.
[24]В известном способе не требуется, чтобы в концентратор каждой подсети передавались сведения обо всех маршрутах (диапазоны IP-адресов, подлежащие защите), но необходимо, чтобы концентраторы всех подсетей использовали центральный концентратор в качестве маршрута по умолчанию.
[25]Необходимость использования центрального концентратора в качестве маршрута по умолчанию является недостатком известного способа. Это создает повышенную избыточную нагрузку на центральный концентратор и на сеть в целом, особенно при шифровании канала между концентраторами.
[26]Описанный способ принимается за прототип.
[27]Известный способ относится к большим сетям, в общем случае, включающим множество подсетей. Вместе с тем, довольно часто встречается более простая схема работы сетевого узла, оказывающего различные услуги пользователям и использующего прикладные приложения.
[28]Обычно в такой схеме используется центральный сервер, на котором установлено прикладное приложение (прикладной сервер), а компьютеры-клиенты взаимодействуют с прикладным сервером, посылая запросы и получая ответы, с использованием определенного прикладного протокола, причем типичной потребностью является формирование защищенных соединений непосредственно между компьютерами-клиентами, без использования прикладного сервера.
[29]В качестве характерного примера можно привести работу прикладного сервера, обеспечивающего телефонную цифровую связь между абонентами, подключенными к сети передачи данных, например, внутри одной компании. Обеспечение соединения здесь возможно между абонентами через центральный сервер, но более предпочтительно устанавливать соединение непосредственно между абонентами.
[30]Предлагаемый способ предназначен для использования именно в такой, более простой схеме. При этом, в отличие от прототипа, оптимизировать путь между компьютерами-клиентами, в общем случае, нет необходимости.
[31]Раскрытие изобретения
[32]Техническим результатом является снижение нагрузки сети в целом, прикладного и туннелирующего серверов.
[33]Основная идея заключается в том, чтобы при начале сетевого обмена через прикладной протокол формировать защищенный канал связи.
[34]Для этого предлагается способ формирования защищенного соединения в сетевой компьютерной системе,
[35]причем система включает
[36]- прикладной сервер, осуществляющий прием и обработку запросов по прикладному протоколу от компьютеров-клиентов по сети через туннелирующий сервер,
[37]- туннелирующий сервер, обеспечивающий защищенное соединение для компьютеров-клиентов с прикладным сервером,
[38]- компьютеры-клиенты, выполненные с возможностью осуществлять взаимодействие между собой и с прикладным сервером по прикладному протоколу,
[39]способ заключается в том, что
[40]- посылают запрос из 1-го компьютера-клиента в прикладной сервер для осуществления взаимодействия со 2-м компьютером-клиентом;
[41]- получают запрос от 1-го компьютера-клиента в прикладном сервере;
[42]- посылают ответ на запрос из прикладного сервера 1-му компьютеру-клиенту, в котором содержится сетевой адрес 2-го компьютера-клиента;
[43]- анализируют в туннелирующем сервере ответ из прикладного сервера 1-му компьютеру-клиенту;
[44]- если в ответе присутствует сетевой адрес 2-го компьютера-клиента, то передают из туннелирующего сервера 1-му компьютеру-клиенту вместе с сообщением прикладного протокола информацию, необходимую для установки защищенного соединения со 2-м компьютером-клиентом;
[45]- получают в 1-м компьютере-клиенте ответ на запрос из туннелирующего сервера, включающий сообщение прикладного протокола и информацию для установки защищенного соединения со 2-м компьютером-клиентом;
[46]- формируют защищенное соединение между 1-м компьютером-клиентом и 2-м компьютером-клиентом.
[47]Способ предполагает наличие прикладного сервера, например это может быть служба имен, сервер IP-телефонии или сервер видеоконференций.
[48]Доступ к прикладному серверу осуществляется через туннелирующий сервер. Туннелирующий сервер осуществляет пересылку сетевых пакетов между прикладным сервером и компьютерами-клиентами в защищенном виде.
[49]Компьютер-клиент - это потребитель услуг прикладного сервера. Компьютер-клиент подключается к прикладному серверу через туннелирующий сервер, причем сетевой обмен между компьютером-клиентом и прикладным сервером на участке от клиента до туннелирующего сервера осуществляется в защищенном формате, прозрачно для прикладного протокола (фиг. 1).
[50]Защищенный канал между клиентом и туннелирующим сервером, например, можно построить с помощью IPsec.
[51]Способ позволяет инициировать защищенный канал между клиентами в момент, когда инициируется прямое взаимодействие по прикладному протоколу. Примерами могут служить IP-телефония или видеоконференции: в момент совершения звонка они взаимодействуют с сервером прикладного протокола, далее взаимодействие идет напрямую между клиентами.
[52]При инициировании соединения и посылке запроса из 1-го компьютера-клиента в прикладной сервер, для последующего осуществления взаимодействия со 2-м компьютером-клиентом, в состав запроса 1-й компьютер-клиента включаются сведения о 2-м компьютере-клиенте, сетевой адрес которого предполагается получить. В качестве таких сведений, в зависимости от вида прикладных услуг, может быть использован, например, номер телефона, идентификатор (имя) абонента и др.
[53]При получении запроса из 1-го компьютера-клиента прикладной сервер на основе сведений запроса и имеющейся у него информации обо всех компьютерах-клиентах определяет сетевой адрес 2-го компьютера-клиента и высылает ответ, содержащий сетевой адрес 2-го компьютера-клиента.
[54]Далее, в отличие от прототипа, нет необходимости маршрутизировать весь трафик на туннелирующий сервер, достаточно, чтобы трафик до прикладного сервера всегда шел через туннелирующий сервер.
[55]Краткое описание чертежей

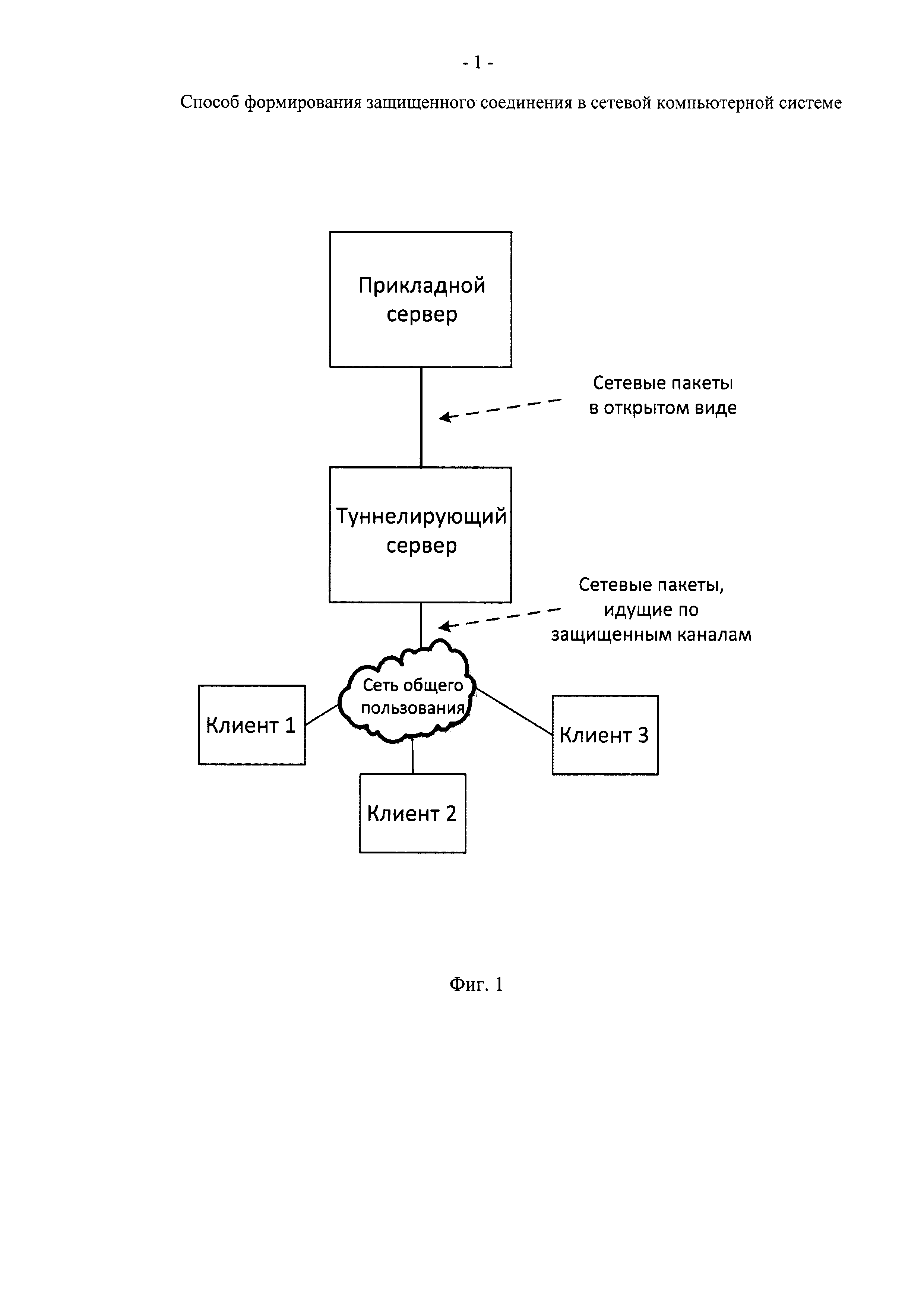

[56]На фиг. 1 показана общая схема сетевой компьютерной системы для реализации предложенного способа.

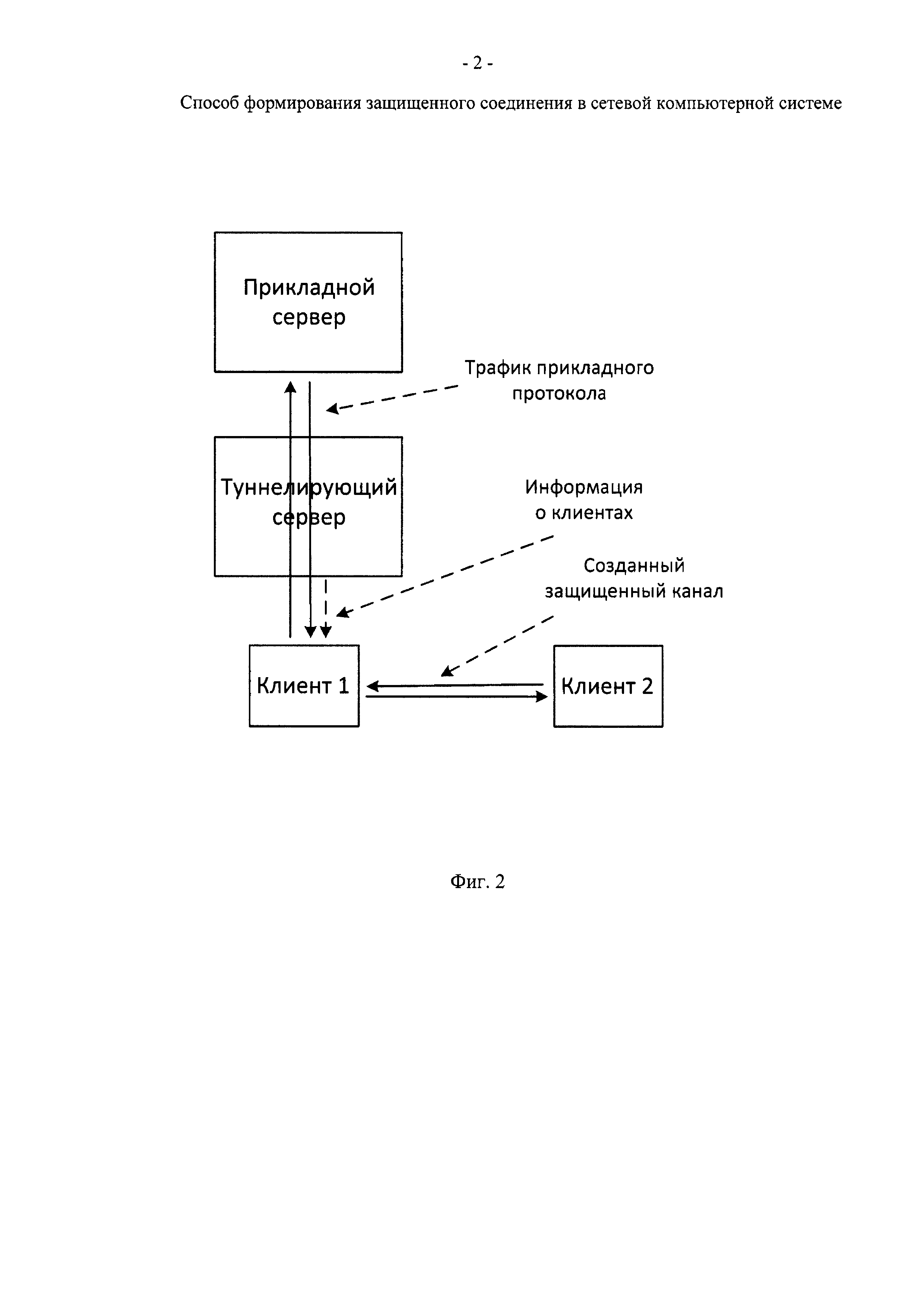

[57]На фиг. 2 показана схема взаимодействия в сетевой компьютерной системе для реализации предложенного способа.
[58]Осуществление изобретения
[59]Рассмотрим пример реализации предложенного способа в сетевой компьютерной системе.
[60]Наиболее общий случай предусматривает, что прикладной и туннелирующий серверы территориально расположены в одном месте, компьютеры-клиенты - в разных местах, а в качестве сети используется сеть Интернет.
[61]Прикладной сервер, осуществляющий прием и обработку запросов по прикладному протоколу от компьютеров-клиентов по сети через туннелирующий сервер, представляет собой компьютер, на котором установлено общесистемное, серверное и прикладное программное обеспечение (ПО) и который связан через сетевой интерфейс с туннелирующим сервером. Прикладное ПО позволяет принимать и обрабатывать запросы от компьютеров-клиентов и, таким образом, оказывать услуги, например, видеоконференцсвязи.
[62]Обычными предварительными условиями работы прикладного сервера является формирование внутренней базы данных, в которой после стандартной процедуры регистрации клиентов находится минимально необходимая информация о клиентах (как правило, это имя абонента, пароль доступа к услуге, данные об оплате услуги, актуальный сетевой адрес компьютера-клиента в момент входа в систему, тип протокола, факт соединений в текущий момент и пр.).
[63]В качестве туннелирующего сервера также используется компьютер, на котором установлено общесистемное, серверное и прикладное ПО и который связан через сетевой интерфейс с прикладным сервером и сетью Интернет. Прикладное ПО туннелирующего сервера позволяет принимать и обрабатывать запросы от прикладного сервера и компьютеров-клиентов и обеспечивать защищенное соединение (туннель) между заданными адресами в сети.
[64]Каждый компьютер-клиент представляет собой компьютер, на котором установлено общесистемное и прикладное ПО и который связан через сетевой интерфейс с сетью Интернет. Прикладное ПО компьютера-клиента позволяет посылать запросы прикладному серверу и принимать от него ответы, а также обеспечивать реализацию прикладных услуг пользователям и устанавливать защищенные соединения с другими компьютерами-клиентами.
[65]При реализации предложенного способа, из 1-го компьютера-клиента, заранее зарегистрированного в прикладном сервере, начавшего активную сессию и предполагающего установить защищенное соединение со 2-м компьютером-клиентом, посылают запрос в прикладной сервер для осуществления взаимодействия со 2-м компьютером-клиентом, причем запрос содержит сведения о 2-м компьютере-клиенте (например, имя абонента, использующего 2-й компьютер-клиент в системе).
[66]В прикладном сервере получают запрос от 1-го компьютера-клиента, выделяют в запросе имя абонента, определяют, что искомое имя зарегистрировано в базе данных прикладного сервера, причем в данный момент компьютер-клиент с таким именем также начал активную сессию и имеет определенный сетевой адрес, и посылают 1-му компьютеру-клиенту ответ на запрос из прикладного сервера, в котором содержится актуальный в данный момент сетевой адрес 2-го компьютера-клиента.
[67]Ответ на запрос из прикладного сервера проходит через туннелирующий сервер, в котором анализируется ответ из прикладного сервера 1-му компьютеру-клиенту. Анализ состоит в определении факта ответа на запрос 1-му компьютеру-клиенту и наличии сетевого адреса 2-го компьютера-клиента.
[68]Если в ответе присутствует сетевой адрес 2-го компьютера-клиента, то передают из туннелирующего сервера 1-му компьютеру-клиенту вместе с сообщением прикладного протокола информацию, необходимую для установки защищенного соединения со 2-м компьютером-клиентом.
[69]Затем получают в 1-м компьютере-клиенте ответ на запрос из туннелирующего сервера, включающий сообщение прикладного протокола и информацию, необходимую для установки защищенного соединения со 2-м компьютером-клиентом.
[70]После этого формируют защищенное соединение между 1-м компьютером-клиентом и 2-м компьютером-клиентом с помощью прикладного ПО двух компьютеров-клиентов.
[71]Далее весь трафик защищенного соединения между двумя компьютерами-клиентами идет напрямую между двумя сетевыми адресами, и ресурсы прикладного и туннелирующего сервера не используются, что снижает нагрузку на сеть в целом, на прикладной и туннелирующий серверы.
[72]Все действия способа выполняются в автоматическом режиме с помощью соответствующего прикладного ПО, которое на основе знания содержания выполняемых действий и особенностей известных прикладных протоколов может быть разработано специалистом по программированию (программистом) и установлено на компьютерах системы.
[74]1. RFC 4302 - Идентификационный заголовок IP, 2005, материал по адресу http://rfc2.ru/4302.rfc
[75]2. RFC 4303 - Инкапсуляция защищенных данных IP (ESP), материал по адресу http://rfc2.ru/4303.rfc
[76]3. Патент США №8499095, приоритет от 25.05.2006 г.
