[2]Изобретение относится к акустическим измерениям и может быть использовано для градуировки (определения амплитудно-частотной и фазочастотной характеристик чувствительности) по полю векторного гидроакустического приемника.
[3]К настоящему времени благодаря совершенствованию конструкции векторных гидроакустических приемников частотный диапазон векторно-фазовых измерений удалось расширить до 12,5 кГц, что потребовало соответствующего расширения частотного диапазона и разработки новых методов градуировки векторных приемников.
[4]Известен способ градуировки векторного гидроакустического приемника в поле стоячей звуковой волны, которое создают в вертикальном столбе жидкости, колеблющемся в жесткой акустической камере, имеющей вид открытой сверху трубы [1, 2].
[5]Возможности известного способа ограничены частотой 1-2 кГц (так называемой, критической частотой камеры). Попытки выполнить в камере градуировки на более высоких частотах приводят к значительному увеличению погрешности результата, что обусловлено как усложнением математической модели камеры, так и возрастающими с частотой искажениями звукового поля устанавливаемым в камеру градуируемым векторным приемником с его системой крепления. Недостатком известного способа является также то, что в результате градуировки не удается определить фазочастотную характеристику чувствительности векторного приемника.
[6]За прототип принят способ определения чувствительности гидроакустического приемника звукового давления методом взаимности в свободном поле, который применяют на частотах от единиц килогерц и выше для градуировки гидрофона [3, 4].
[7]Метод взаимности основан на использовании обратимого преобразователя, чувствительности которого на прием и излучение связаны известной зависимостью (параметр взаимности). Метод позволяет выполнять градуировку без использования опорного акустического приемника с известной чувствительностью, при этом дает возможность получать значения фазового угла чувствительности.
[8]Прототип, например в [4], заключается в расположении в измерительном бассейне с водой излучателя Р, обратимого преобразователя T и градуируемого приемника R при известных расстояниях rPR между излучателем и приемником, rPT между излучателем и обратимым преобразователем и rTR между обратимым преобразователем и приемником достаточно больших для формирования на приемнике локально-плоских сферических звуковых волн излучателя и обратимого преобразователя, а на обратимом преобразователе - локально-плоской волны излучателя, возбуждении излучателя электрическим сигналом, измерении тока через излучатель и выходных напряжений приемника и обратимого преобразователя, возбуждении обратимого преобразователя электрическим сигналом, измерении тока через обратимый преобразователь и выходного напряжения приемника, определении частотных зависимостей комплексных передаточных импедансов по полю ZPR(ƒ) пары излучатель - градуируемый приемник, ZPT(ƒ) пары излучатель - обратимый преобразователь, ZTR(ƒ) пары обратимый преобразователь - градуируемый приемник, определении амплитудно-частотной |MR(ƒ)|

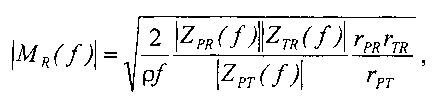

и фазочастотной arg(ΜR(ƒ)) характеристик чувствительности по полю градуируемого гидроакустического приемника к звуковому давлению по формулам
[9]
[10]
[11]где ƒ - частота, ρ - плотность воды, |…| и arg(…) означают соответственно модуль и аргумент комплексной частотной зависимости, k=2π/λ - волновое число, λ - длина звуковой волны, с - скорость звука в воде.
[12]Недостатком прототипа является то, что способ позволяет определить только амплитудно- и фазочастотную характеристики чувствительности приемника к звуковому давлению (скалярной величине гидроакустического поля). Возможности метода ограничены градуировкой гидрофонов (гидроакустических приемников звукового давления).
[13]Техническим результатом, получаемым от внедрения изобретения, является расширение возможностей известного способа определения чувствительности по полю гидроакустического приемника за счет обеспечения возможности градуировать по полю гидроакустический векторный приемник (приемник градиента и биградиента звукового давления, колебательной скорости и ускорения и т.п.) в расширенном до 12,5 кГц и выше частотном диапазоне.
[14]Данный технический результат достигают за счет того, что в известном способе, заключающемся в расположении в измерительном бассейне с водой излучателя Р, обратимого преобразователя T и градуируемого приемника R при известных расстояниях rPR между излучателем и приемником, rPT между излучателем и обратимым преобразователем и rTR между обратимым преобразователем и приемником достаточно больших для формирования на приемнике локально-плоских сферических звуковых волн излучателя и обратимого преобразователя, а на обратимом преобразователе - локально-плоской волны излучателя, возбуждении излучателя электрическим сигналом, измерении тока через излучатель и выходных напряжений приемника и обратимого преобразователя, возбуждении обратимого преобразователя электрическим сигналом, измерении тока через обратимый преобразователь и выходного напряжения приемника, определении частотных зависимостей комплексных передаточных импедансов по полю ZFR(ƒ) пары излучатель - градуируемый приемник, ZPT(ƒ) пары излучатель - обратимый преобразователь, ZTR(ƒ) пары обратимый преобразователь - градуируемый приемник, определении амплитудно-частотной |MR(ƒ)|
и фазочастотной arg(MR(ƒ)) характеристик чувствительности по полю градуируемого гидроакустического приемника к звуковому давлению по формулам
[15]
[16]
[17]где ƒ - частота, ρ - плотность воды, |…| и arg(…) означают соответственно модуль и аргумент комплексной частотной зависимости, k=2π/λ - волновое число, λ - длина звуковой волны, с - скорость звука в воде, амплитудно-частотную |MR'(ƒ)|
и фазочастотную arg(MR'(ƒ))
характеристики чувствительности по полю гидроакустического приемника к векторным величинам гидроакустического поля определяют по формулам
[18]
[19]
[20]где для гидроакустического приемника градиента звукового давления |θ(r)|=k2r2+1r
и arg(θ(r))=arctg(kr), для приемника колебательной скорости частиц воды
[21]Изобретение поясняется чертежом, на котором представлена схема расположения преобразователей в измерительном бассейне при градуировке гидроакустического векторного приемника.
[22]Обратимый преобразователь Т, векторный гидроакустический приемник R и излучатель P располагают в измерительном бассейне на одной прямой, как это показано на чертеже с излучателем. Расстояния rPT между излучателем и обратимым преобразователем, rPR между излучателем и векторным приемником, rTR между обратимым преобразователем и векторным приемником выбирают такими, чтобы падающие в измерительном эксперименте на обратимый преобразователь и векторный приемник сферические волны можно считать локально плоскими.
[23]Возможность комплексной градуировки по полю векторного приемника с использованием метода взаимности поясним на примере приемника градиента звукового давления (ПГД).
[24]Комплексное напряжение UPR на выходе ПГД, находящегося в поле сферической волны на расстоянии rPR от излучателя, пропорционально градиенту звукового давления:
[25]
[27]Комплексный передаточный импеданс ZPR пары излучатель - градуируемый ПГД получают как отношение комплексного выходного напряжения канала UPR к комплексному току излучателя IP:
[28]
[29]где rPR - расстояние между ПГД и излучателем, SP - комплексная чувствительность на излучение к току.
[30]Запись комплексного передаточного импеданса ZTR пары обратимый преобразователь - ПГД имеет аналогичный вид:
[31]
[32]где rTR - расстояние между ПГД и обратимым преобразователем, где ST и IT - соответственно комплексные чувствительность на излучение к току и ток через обратимый преобразователь.
[33]В общепринятой записи комплексный передаточный импеданс ZPT пары излучатель - обратимый преобразователь (преобразователей звукового давления) имеет вид:
[34]
[35]где rPT - расстояние между излучателем и обратимым преобразователем.
[36]В поле сферической волны комплексные чувствительность обратимого преобразователя на прием и на излучение связаны между собой через комплексный параметр взаимности, полученный Беранеком [3, 4]:
[37]
[38]Используя выражения (1), (2), (3), (4) аналогично тому, как это сделано в прототипе [4] для комплексной чувствительности гидрофона, получим формулы, позволяющие вычислять модуль |MR'|
и фазовый угол arg(MR')
комплексной чувствительности ПГД с использованием параметра взаимности обратимого преобразователя звукового давления:
[39]
[40]
[42]
[43]
[44]
[45]
[46]Гидроакустический векторный приемник градуируют, основываясь на устанавливаемой теоретически и подтверждаемой экспериментально связи между звуковым давлением и измеряемой приемником векторной величиной гидроакустического поля, реализуемого в эксперименте. При измерениях в море векторный приемник находится на достаточном удалении от источника звука, и на него падает плоская бегущая звуковая волна. Поэтому при градуировке векторного приемника определяют чувствительность по полю, пересчитывая полученный результат к условиям, как если бы приемник находился в поле плоской бегущей звуковой волны.
[47]Этим достигается поставленный технический результат.
[49]1. Гордиенко В.А. Векторно-фазовые методы в акустике. М.: Физматлит, 2007. 480 с.
[50]2. В.А. Гордиенко, Б.И. Гончаренко, С.С. Задорожный, М.В. Старкова. Расширение диапазона градуировки векторных приемников в неоднородном поле измерительных камер в сторону высоких частот // Акуст. журн. 2012, том 58, №5, с. 623-627.
[51]3. L.D. Luker and A.L. Van Buren, "Phase calibration of hydrophones," J. Acoust. Soc. Am. 70, 516-519 (1981).
[52]4. МЭК 60565:2006 Гидроакустика. Гидрофоны. Калибровка в частотном диапазоне от 0,01 Гц до 1 МГц (IEC 60565:2006 Underwater acoustics - Hydrophones - Calibration in the frequency range 0,01 Hz to 1 MHz) - прототип.
