СПОСОБ РЕМОНТА МНОГОКОНТАКТНОЙ ВИЛКИ СО СЛОМАННЫМ ШТЫРЕМ, ЗАПРЕССОВАННЫМ В ИЗОЛЯТОР

Изобретение относится к электротехнике и предназначено для оперативного ремонта многоконтактных электрических вилок со сломанным штырем, запрессованным в изолятор. Способ ремонта вилки включает частичное удаление материала изолятора и герметика вилки на глубину, позволяющую установку на сломанный штырь (1) вилки контакта (3), конструктивно повторяющего сломанную часть штыря (1) вилки, имеющего в основании глухое отверстие глубиной, согласованной с высотой выступающей части сломанного штыря (1) для соосного и надежного крепления контакта (3) к штырю (1) с помощью пайки припоем (4), температура плавления которого меньше, чем у припоя основной распайки хвостовиков. Технический результат - возможность осуществления ремонта сломанных контактов вилки, в особенности находящейся в составе жгута, установленного на изделии, на разных этапах жизненного цикла изделия без демонтажа жгута и замены вилки. 4 ил.

Способ ремонта многоконтактной вилки со сломанным штырем, запрессованным в изолятор, отличающийся тем, что ремонт осуществляется путем частичного удаления материала изолятора и герметика вилки на глубину, позволяющую установку на сломанный штырь вилки контакта, конструктивно повторяющего сломанную часть штыря и имеющего в основании глухое отверстие глубиной, согласованной с высотой выступающей части сломанного штыря, для соосного и надежного крепления к штырю с помощью пайки припоем, причем температура плавления припоя меньше, чем у припоя основной распайки хвостовиков.

Изобретение относится к электротехнике и предназначено для оперативного ремонта многоконтактных электрических вилок со сломанным штырем, запрессованным в изолятор, эксплуатирующихся без многократного сочленения-расчленения в течение гарантийного срока службы, то есть электрических соединителей кабельной сети различного назначения: как бортовой сети крылатых ракет, так и наземных устройств.

Известны соединители, замена сломанных контактов в которых возможна за счет изменения конструкции соединителей или путем их частичного разбора.

1. А.с. 1153371 СССР, МПК⁴ H01R 13/40. Электрический соединитель / В.Д. Агафонов, Р.Т. Хатмулин. - Опубл. 30.04.1985.

2. А.с. 1417090 СССР, МПК⁷ H01R 13/40. Электрический соединитель / Л.В. Рылов, И.Ю. Хайрутдинов. - Опубл. 15.08.1988.

3. Лярский В.Ф. Электрические соединители: Справочник / В.Ф. Лярский, О.Б. Мурадян. - М.: Радио и связь, 1988. - С. 36, 67.

Однако ремонт контактов таких соединителей [1, 2, 3] затруднителен при залитом клеем или герметиком монтажном пространстве со стороны хвостовиков. Замена контакта соединителя, распаянного в кабеле и установленного в изделие, также требует больших затрат на демонтаж кабеля или соединителя с изделия для ремонта. Кроме того, рассмотренные конструкции соединителей [1] и [2] не позволяют обеспечить герметичное исполнение соединителя.

Целью предлагаемого изобретения является возможность осуществления ремонта многоконтактной вилки со сломанным штырем, запрессованным в изолятор (например, в результате стыковки с ответной розеткой), находящейся в составе кабеля, установленного на изделии, на любом этапе жизненного цикла изделия без демонтажа кабеля и замены вилки.

Поставленная цель достигается установкой с помощью пайки на сломанный штырь вилки контакта, конструктивно повторяющего сломанную часть штыря и имеющего в основании глухое отверстие для соосного и надежного крепления к штырю.

Способ ремонта многоконтактной вилки со сломанным штырем, запрессованным в изолятор, иллюстрируется чертежами.

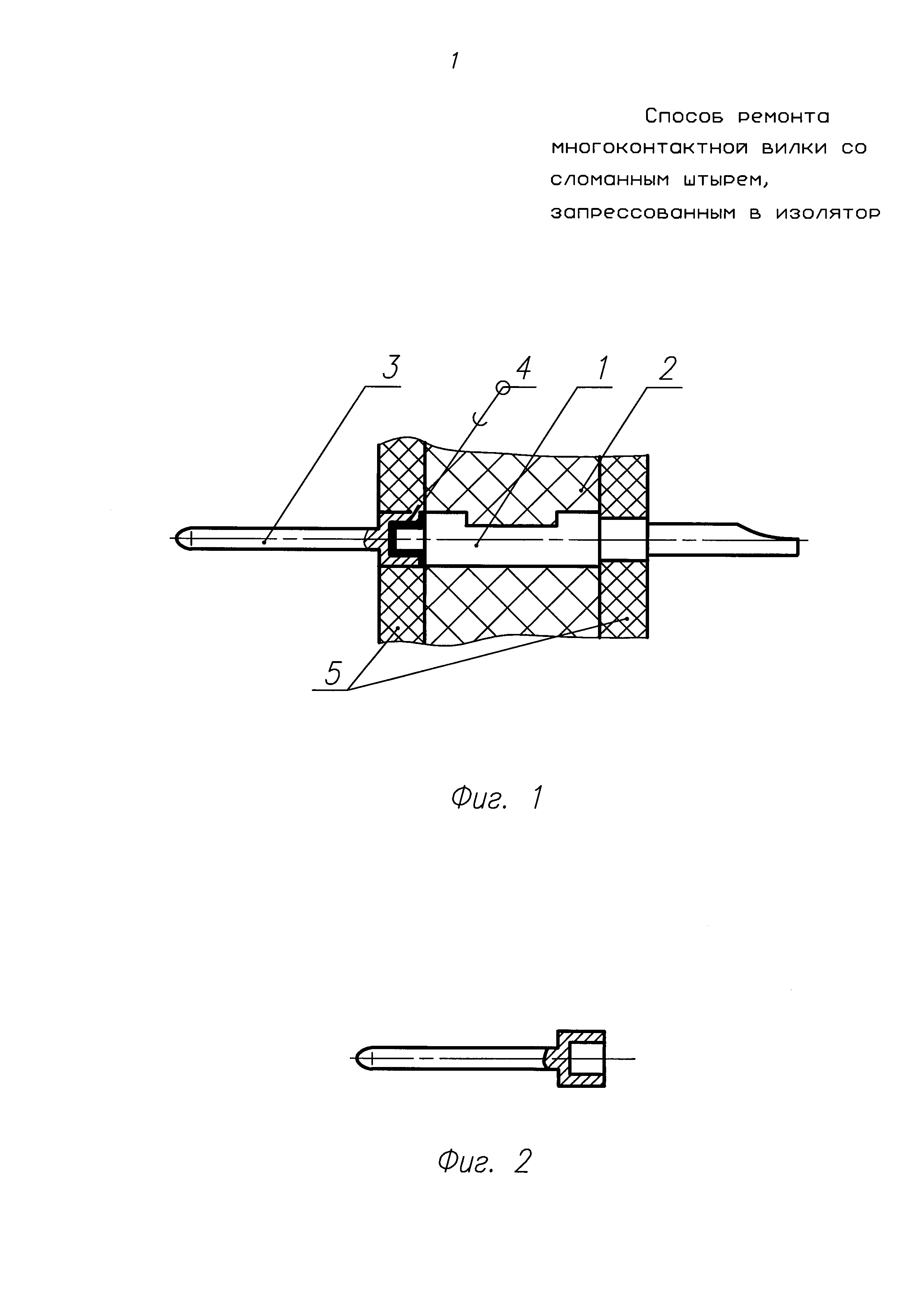

На фиг. 1 показан способ ремонта многоконтактной вилки со сломанным штырем 1, запрессованным в изолятор 2, с установкой контакта 3, конструктивно повторяющего сломанную часть штыря вилки, на сломанный штырь 1 вилки при помощи пайки припоем 4.

На фиг. 2 изображен контакт 3 для осуществления предлагаемого способа ремонта вилки со сломанным штырем 1, запрессованным в изолятор 2. Контакт конструктивно повторяет сломанную часть штыря и имеет в основании глухое отверстие для соосного и надежного крепления контакта к сломанному штырю при помощи пайки припоем 4. Материал и покрытие контакта аналогичны материалу и покрытию штырей вилки.

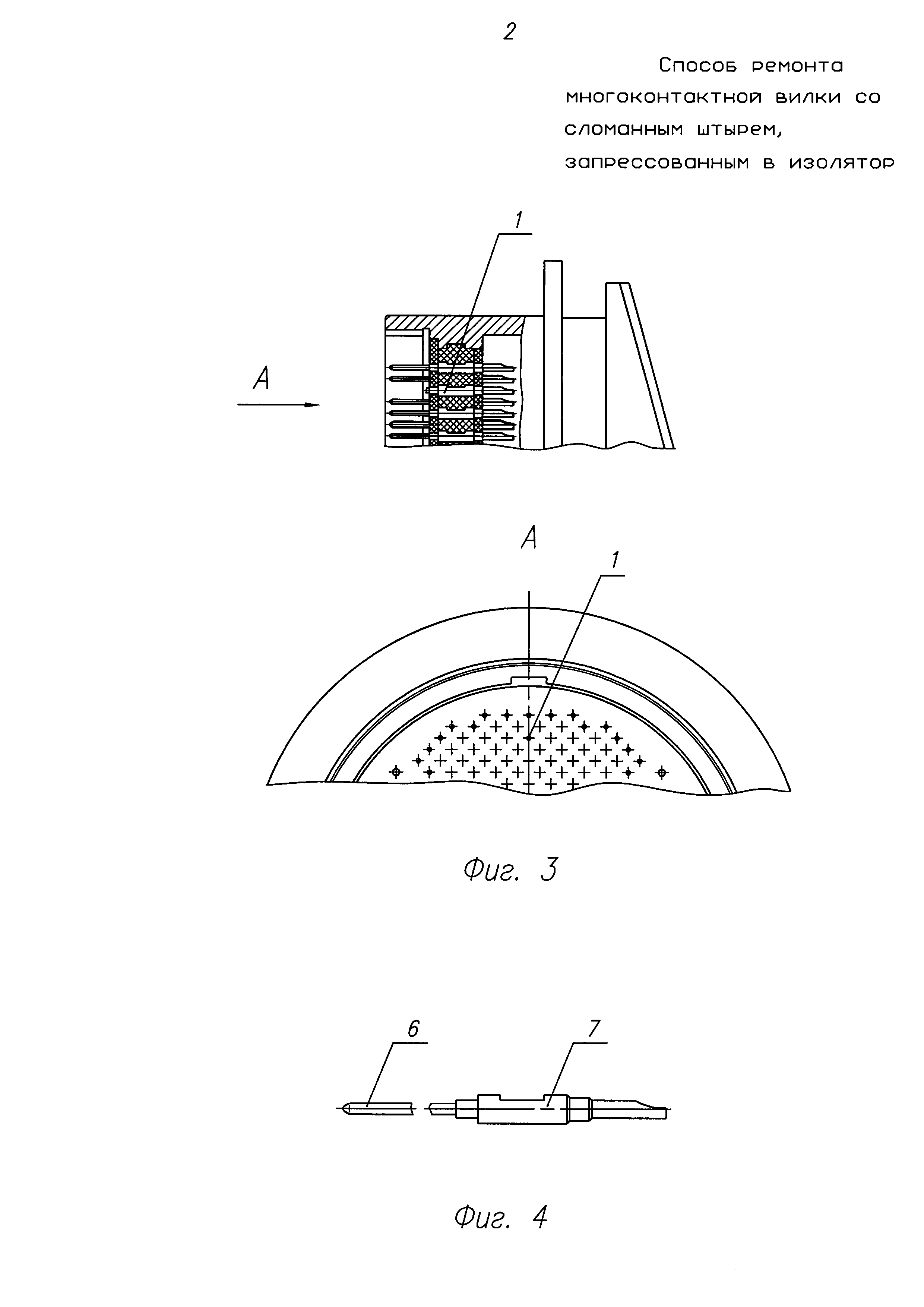

На фиг. 3 показан фрагмент многоконтактной вилки со сломанным штырем 1, запрессованным в изолятор.

На фиг. 4 изображен пример сломанного штыря вилки, где показаны отломанная часть штыря 6 и оставшаяся часть сломанного штыря 7, запрессованного в изолятор многоконтактной вилки.

Показанный на фиг. 1 способ ремонта многоконтактной вилки со сломанным штырем 1, запрессованным в изолятор 2, осуществляется путем частичного удаления материала изолятора 2 и герметика 5 (или резиновой пластины) вилки на глубину, позволяющую установку на сломанный штырь 1 вилки контакта 3, конструктивно повторяющего сломанную часть штыря вилки. Контакт 3 имеет в основании глухое отверстие глубиной, согласованной с высотой выступающей части сломанного штыря для соосного и надежного крепления к штырю с помощью пайки припоем 4, причем температура плавления припоя меньше, чем у припоя основной распайки хвостовиков. После установки контакта 3 изолятор 2 и герметик 5 (или резиновую пластину) восстанавливают.

Техническим результатом изобретения является:

- применение данного способа ремонта на многоконтактных электрических вилках разных конструктивных исполнений, герметичных и негерметичных, со сломанным штырем;

- возможность осуществления ремонта на разных этапах изготовления и эксплуатации вилки, в особенности установленной в составе кабеля на изделие, без его демонтажа и без замены вилки;

- экономия материальных средств и времени: на демонтаж кабеля, изготовление вилки и кабеля, установку кабеля на изделие и на соответствующие испытания.

Без применения данного способа ремонта необходимо проводить разборно-сборочные работы изделия и повторные приемосдаточные испытания, что неизбежно приведет к срыву договорных сроков и штрафным санкциям.

Источники информации

1. А.с. 1153371 СССР, МПК⁴ H01R 13/40. Электрический соединитель / В.Д. Агафонов, Р.Т. Хатмулин. - Опубл. 30.04.1985.

2. А.с. 1417090 СССР, МПК⁷ H01R 13/40. Электрический соединитель / Л.В. Рылов, И.Ю. Хайрутдинов. - Опубл. 15.08.1988.

3. Лярский В.Ф. Электрические соединители: Справочник / В.Ф. Лярский, О.Б. Мурадян. - М.: Радио и связь, 1988. - 272 с.

4. Мышкин Н.К. Электрические контакты / Н.К. Мышкин, В.В. Кончиц, М. Браунович. - Долгопрудный, Моск. обл.: Изд. дом «Интеллект», 2008. - 560 с.

5. А.с. 199952 СССР, МПК H02f. Вилка штепсельного соединения / Н.А. Чикалов, Г.Б. Ненадкевич. - Опубл. 29.07.1967, Бюл. №16.

6. А.с. 484592 СССР, М. кл. H01r 13/40. Многоконтактный штепсельный разъем / В.И. Волосатов. - Опубл. 15.09.1975, Бюл. №34.

7. А.с. 558336 СССР, М. кл.² H01R 13/40. Многоконтактный электрический соединитель / А.Н. Васин, Ф.К. Каримов. - Опубл. 15.05.1977, Бюл. №18.

8. А.с. 580606 СССР, М. кл.² H01R 13/40. Электрический контакт / В.И. Волосатов, М.П. Волков. - Опубл. 15.11.1977, Бюл. №42.

9. А.с. 792378 СССР, М. кл.³ H01R 13/40. Электрический разъем / У.Я. Чипкус, В.Н. Куренков. - Опубл. 30.12.1980, Бюл. №48.

10. А.с. 877637 СССР, М. кл.³ H01H 1/06. Контактный штырь / Ю.Г. Шнейдер и др. - Опубл. 30.10.1981, Бюл. №40.

11. А.с. 792378 СССР, М. кл.³ H01R 13/40. Электрический разъем / У.Я. Чипкус, В.Н. Куренков. - Опубл. 30.12.1980, Бюл. №48.

12. А.с. 1128318 СССР, М. кл.³ H01R 13/40. Электрический контакт многоконтактного электрического разъема / B.C. Куряков, В.Н. Меньшиков. - Опубл. 07.12.1984, Бюл. №45.

13. А.с. 1179461 СССР, МПК⁴ H01R 13/40. Многоконтактный разъем / А.Д. Берин, В.Г. Тележко, М.Г. Энглин. - Опубл. 15.09.1985, Бюл. №34.
