[1]Изобретение относится к воздухозаборным устройствам двигательной установки летательного аппарата.
[2]Известна труба для распределения горячего воздуха по кромке носка воздухозаборника, которая принята за прототип (Патент US 7900872, B64D 15/02, публ. 08.03.2011), включающая кольцевой патрубок с отверстиями для равномерного сброса воздуха и имеющая разъем с одной стороны и кронштейны для крепления этого патрубка к перегородке, причем патрубок установлен концентрично в отверстия в кронштейнах через втулку и имеет возможность скользить внутри. Таким образом, при подаче горячего воздуха в патрубок происходит удлинение трубы и концы патрубка в зоне разъема перемещаются ближе друг к другу.
[3]Недостатком трубы для распределения горячего воздуха является то, что указанные кронштейны и втулка имеют большую массу и из-за имеющегося разъема на кольцевой трубе происходит неравномерная подача воздуха через отверстия.
[4]Техническим результатом заявляемого изобретения является снижение массы устройства, повышение равномерности распределения воздуха, обеспечение прочности и компенсации тепловых расширений при повышенных температурах.
[5]Указанный технический результат достигается тем, что в трубе распределения горячего воздуха по кромке носка воздухозаборника, включающей кольцевой патрубок с отверстиями для равномерного сброса воздуха и кронштейны для крепления кольцевого патрубка к перегородке, кольцевой патрубок выполнен цельносварным тороидальным и снабжен тройником и фланцем, а кронштейны выполнены Г-образной формы в поперечном сечении, при этом соединение кронштейнов с кольцевым патрубком выполнено с помощью сварного нахлесточного шва по волнообразной траектории.
[6]Основное отличие предлагаемой конструкции крепления патрубка трубы, распределяющей горячий воздух по кромке носка воздухозаборника, заключается в кронштейнах Г-образной формы, которые соединены с патрубком по волнообразной траектории сварного шва, увеличивающей его протяженность. Увеличенная протяженность сварного шва позволяет обеспечить необходимую прочность и компенсацию тепловых расширений соединения патрубка и фланца коллектора при его тепловом расширении.

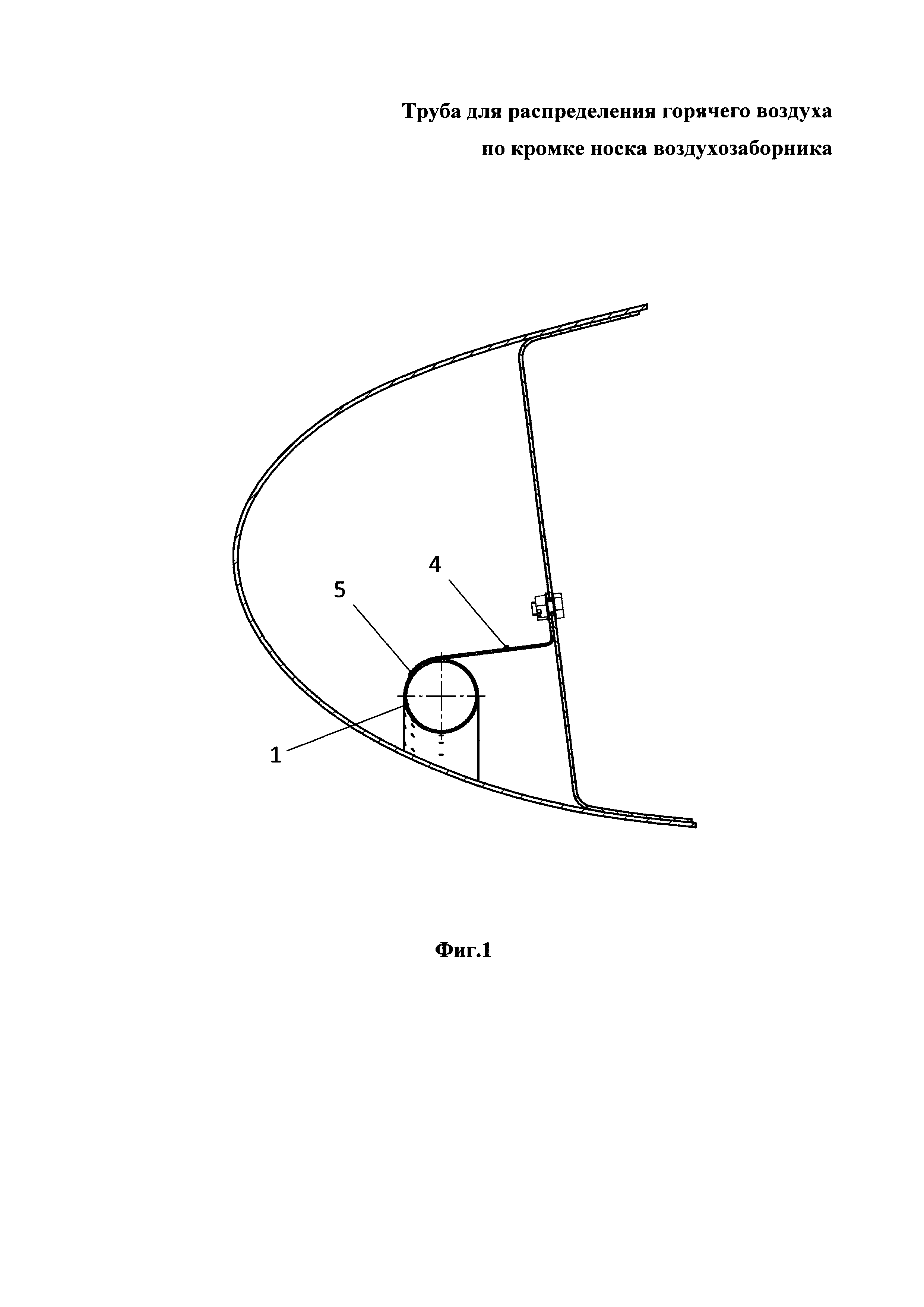

[7]На фиг. 1 представлен общий вид носка воздухозаборника с трубой для распределения горячего воздуха по кромке носка воздухозаборника.

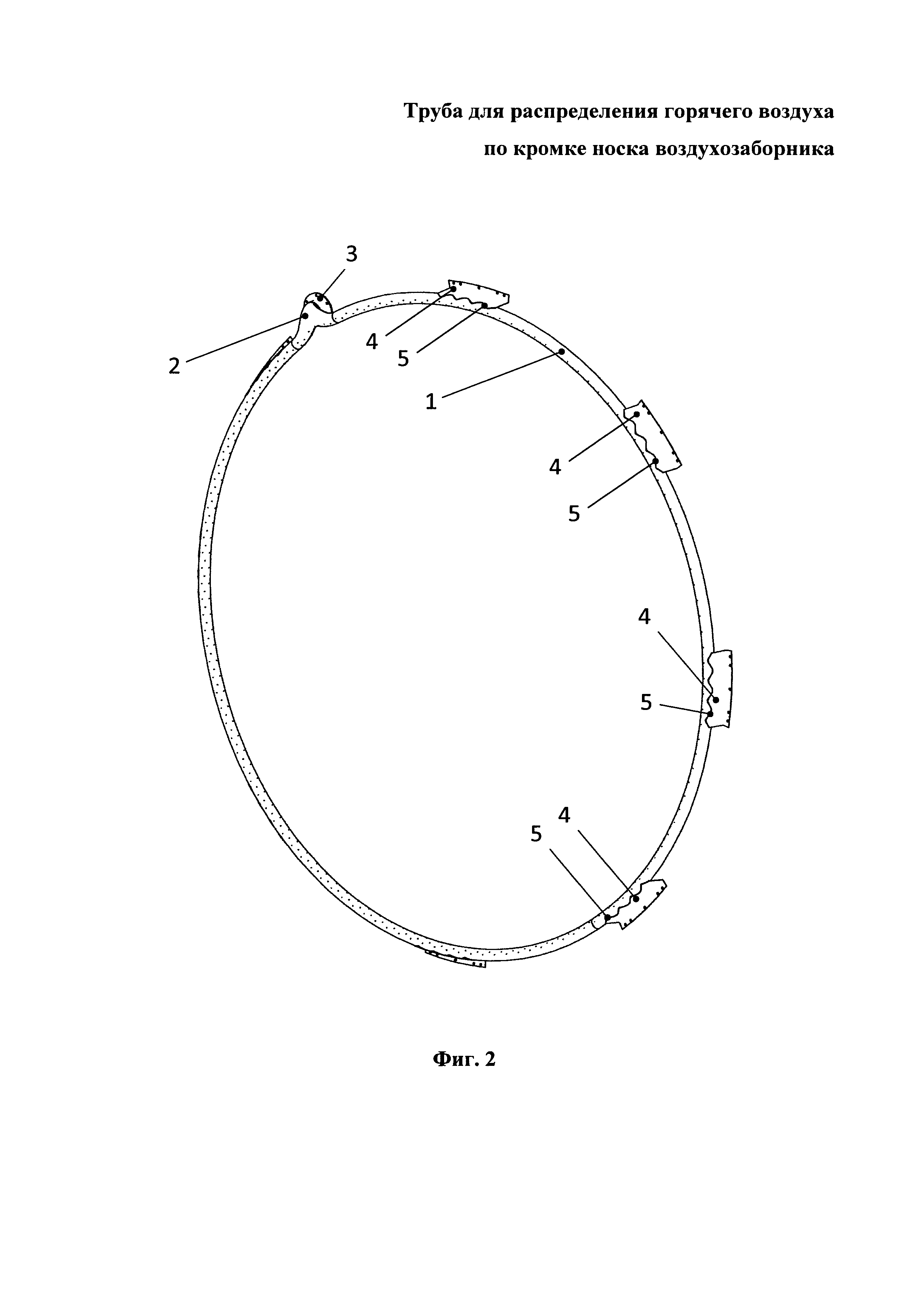

[8]На фиг. 2 представлен общий вид трубы для распределения горячего воздуха по кромке.

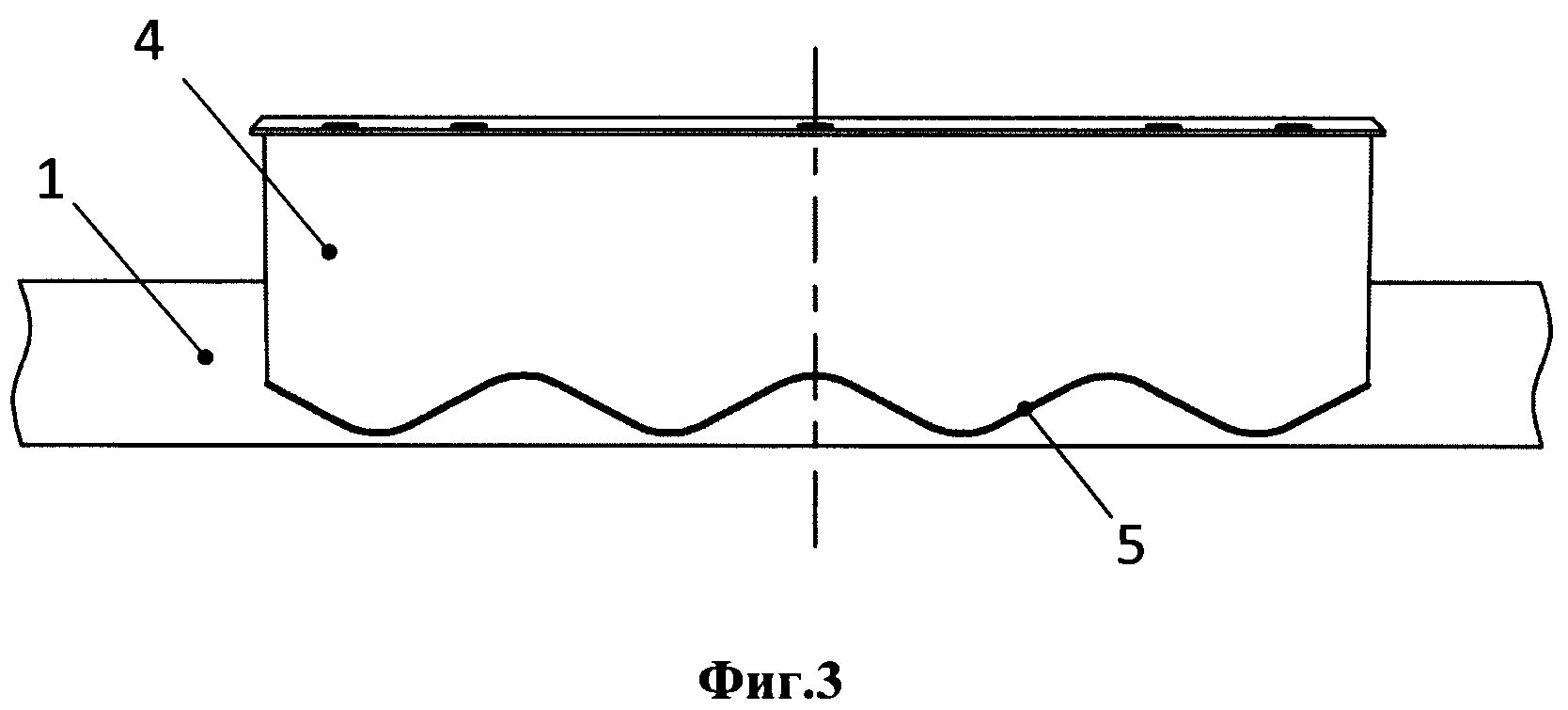

[9]На фиг. 3 представлен общий вид сварного шва соединения трубы и фланца коллектора.
[10]Труба распределения горячего воздуха по кромке носка воздухозаборника (труба противообледенительной системы - ПОС) содержит кольцевой патрубок 1 (трубу) с отверстиями для равномерного сброса воздуха. Кольцевой патрубок 1 выполнен цельносварной тороидальной формы с тройником 2 и присоединительным фланцем 3 (коллектора). Кольцевой патрубок 1 закреплен с перегородкой при помощи кронштейнов 4 (коллектора) Г-образной формы в поперечном сечении. При этом соединение кронштейнов 4 с кольцевым патрубком 1 выполнено с помощью сварного нахлесточного шва 5 по волнообразной траектории (фиг. 3).
[11]При работе кольцевой патрубок 1 из-за нагрева увеличивается в размере за счет теплового расширения, увеличивается его диаметр. При охлаждении диаметр патрубка 1 (трубы) уменьшается. При изменении диаметра патрубка 1 происходит его отклонение от номинального положения. При отклонении от номинального положения патрубка 1 происходит деформация фланца 3 коллектора, предотвращающая поломку патрубка 1 (трубы) при тепловом расширении/сжатии.
