патент
№ RU 2660101
МПК C06B21/00

СПОСОБ ИЗГОТОВЛЕНИЯ ЗАРЯДА СМЕСЕВОГО РАКЕТНОГО ТВЕРДОГО ТОПЛИВА

Авторы:
Алексеева Лидия Николаевна Банзула Юрий Борисович Карязов Святослав Владимирович
Все (27)
Номер заявки
2017125071
Дата подачи заявки
14.07.2017
Опубликовано
04.07.2018
Страна
RU
Дата приоритета
14.07.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
2
Реферат

Изобретение касается способа изготовления заряда смесевого ракетного твердого топлива (СРТТ) с использованием технологической схемы напорного формования или литья под небольшим давлением, позволяющего изготавливать мало- и среднегабаритные изделия в широком диапазоне изменения реологических характеристик топливной смеси по сравнению со значениями, допустимыми для технологии свободного литья. Способ заключается в смешении исходных компонентов для получения топливной массы в смесителе планетарного типа, из передвижной чаши масса выдавливается через вакуумный нагнетательный аппарат шнекового типа с имеющейся на входе последнего камерой для вакуумирования с фильерой и нагнетается в пресс-форму. Решение обеспечивает исключение попадания воздушных включений в пресс-форму. 2 ил.

Формула изобретения

Способ изготовления заряда смесевого ракетного твердого топлива (СРТТ) с использованием технологической схемы напорного формования или литья под небольшим давлением, позволяющий изготавливать мало- и среднегабаритные изделия в широком диапазоне изменения реологических характеристик топливной смеси смешением исходных компонентов для получения топливной массы в смесителе и слив ее в пресс-форму, отличающийся тем, что топливная масса, приготовленная в вертикальном смесителе планетарного типа (ВСПТ) со съемными мешалками, выдавливается из передвижной чаши ВСПТ через вакуумный нагнетательный аппарат (ВНА) шнекового типа с имеющейся на входе последнего камерой для вакуумирования с фильерой, разделяющей поток массы на струи, откуда масса нагнетается в пресс-форму.

Описание

Предлагаемое изобретение относится к области изготовления зарядов из смесевого ракетного твердого топлива (СРТТ) по технологии с применением вертикальных смесителей планетарного типа (ВСПТ) со съемными мешалками.

Согласно изобретению топливная масса, приготовленная в вертикальном смесителе планетарного типа (ВСПТ) со съемными мешалками, выдавливается из передвижной чаши ВСПТ через вакуумный нагнетательный аппарат (ВНА) шнекового типа с имеющейся на входе последнего камерой для вакуумирования с фильерой, разделяющей поток массы на струи, откуда масса нагнетается в пресс-форму.

Анализ патентной литературы показывает, что в производстве зарядов из СРТТ широкое распространение получили способы и оборудование, включающие применение ВСПТ со съемными передвижными чашами.

Формование зарядов из передвижных съемных чаш осуществляется выдавливанием топливной массы в вертикально расположенную пресс-форму сверху в корпус двигателя или снизу. В обоих случаях не исключается вероятность образования воздушных дефектов.

В патенте РФ №2167135 приоритет от 04.08.1999 г., взятом авторами за прототип, описан способ заполнения из ВСПТ пресс-форм топливной массой снизу.

Качество зарядов по монолитности обеспечивалось за счет ступенчатого извлечения мешалок и удаления воздуха из-под поршня гидравлической системы вытеснения через систему каналов.

В процессе реализации данного способа изготовления зарядов выявился ряд недостатков:

- в процессе извлечения мешалок не исключается капсуляция воздуха даже при ступенчатом опускании съемной чаши;

- в процессе смешения топливной массы в ВСПТ может происходить подсос и последующая капсуляция воздуха через негерметичности в узлах смесителя, например сливного затвора. Закапсулированный воздух затем в процессе формования попадет в пресс-форму, что приводит к образованию воздушных дефектов в изделиях.

Технической задачей изобретения является разработка способа, при котором для исключения попадания воздушных включений в пресс-форму при подаче топливной массы из передвижной чаши ВСПТ предлагается пропускать массу, выдавливаемую из чаши ВСПТ, через вакуумный нагнетательный аппарат (ВНА) шнекового типа с имеющейся на входе последнего камерой для вакуумирования, откуда масса нагнетается в пресс-форму.

На фиг. 1 изображена технологическая схема с использованием ВНА, включающая в себя дозирование компонентов в смеситель ВСПТ 1 из устройств 2 и 3, смешение топливной массы, отсоединение передвижной съемной чаши 4, подсоединение ее к поршневой гидравлической системе вытеснения 5, выгрузку топливной массы через ВНА шнекового типа 6 в пресс-форму 7 снизу или сверху.

Технологическая задача решается тем, что позволяет исключить попадание воздушных дефектов из чаши ВСПТ в пресс-форму и обеспечить требуемое давление для формования зарядов с малым проходным входным сечением пресс-формы.

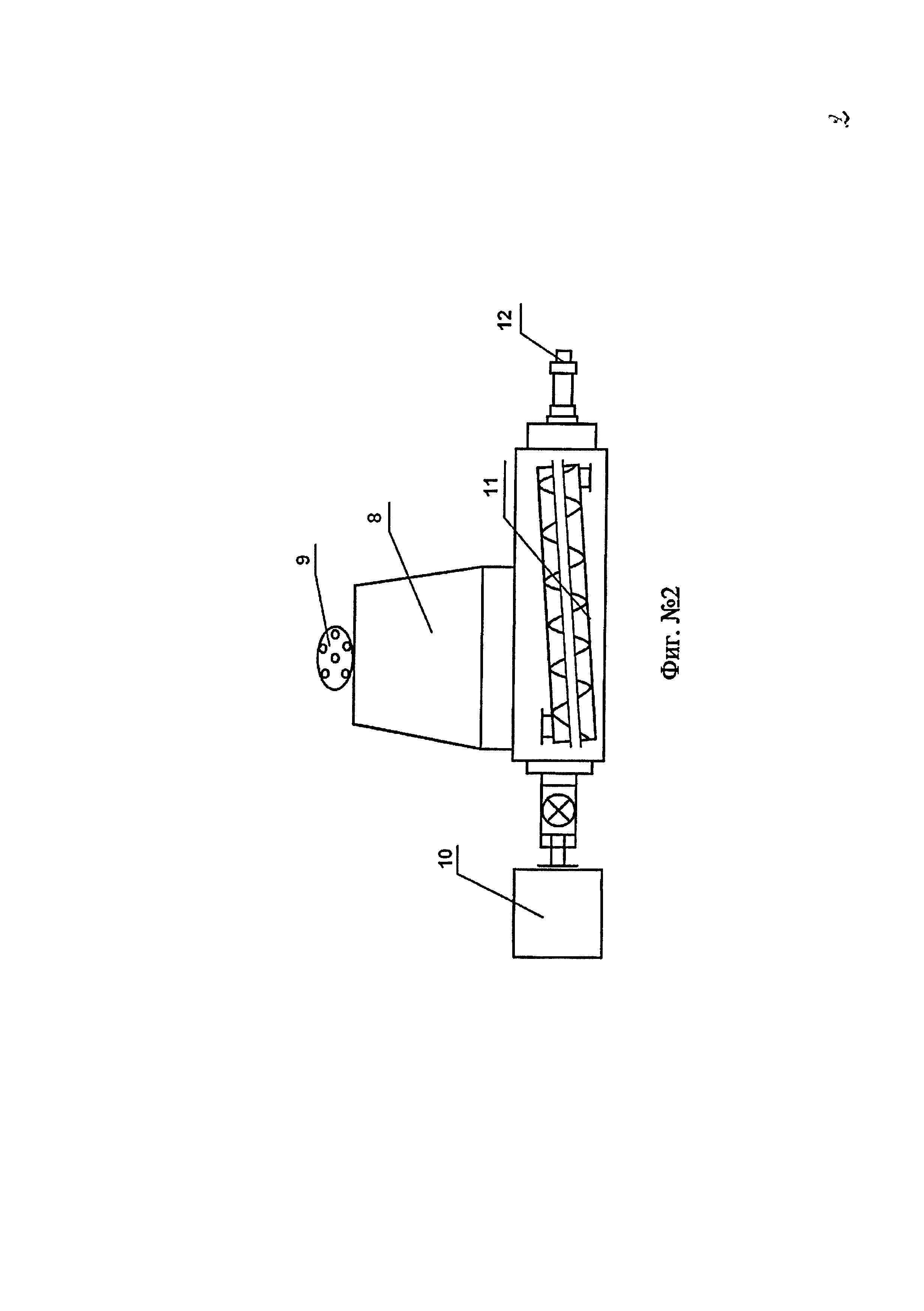

Конструкция ВНА позволяет осуществлять вакуумирование топливной массы в вакуумной камере объемом 50-100 л и создавать необходимый напор (2-10 МПа) в шнековом аппарате. Конструкция ВНА показана на фиг 2. ВНА содержит вакуумную камеру 8 с фильерой 9, разделяющей поток массы на струи, редуктор 10, шнек 11 и формующую головку 12.

Отличием данного изобретения от прототипа является использование на входе в вакуумный нагнетательный аппарат шнекового типа камеры вакуумирования объемом 50-100 л с фильерой, разделяющей поток массы на струи, что позволяет исключить воздушные дефекты и обеспечить требуемое давление для формования зарядов с малым проходным входным сечением пресс-формы.

Пример.

При изготовлении зарядов выдавливанием массы из передвижной съемной чаши в вертикально расположенные пресс-формы наблюдалось наличие воздушных включений в некоторых изделиях. При изготовлении зарядов предлагаемым способом - с использованием камеры вакуумирования с фильерой - дефекты в изделиях не обнаружены.

Литература

1. Патент РФ №№2167135, приоритет от 04.08.1999 г. Способ изготовления изделия смесевого топлива.
