[1]Изобретение относится к швейной промышленности, а именно к предмету верхней одежды для людей с ограниченными двигательными возможностями (инвалидов - колясочников).
[2]Предлагаемое в качестве изобретения устройство - полукомбинезон указанного назначения, представляющий собой соединение лифа без рукавов с предметом одежды, покрывающим нижнюю часть туловища, и имеющий два вида трансформации:
[3]- изделие (I), состоящее из лифа и юбки (полотнище, закрывающее обе ноги);
[4]- изделие (II), состоящее из лифа и брюк.
[5]Известен (RU, 2528161, С1, МПК A41D 1/00, опубликовано 30.10.2013) костюм для людей с ограниченными двигательными возможностями (инвалидов-колясочников), содержащий брюки на подкладке, которые состоят из передней и задней половинок, соединенных швами по средней линии, при этом боковые швы выполнены разъемными на тесьме-молнии и смещены в сторону передней части, кроме того, брюки имеют дополнительные подрезы на передних половинках на уровне верхнего сгиба ноги (аналог нижнего среза передней кокетки полукомбинезона), а на задних половинках брюк - кокетку и эластичную тесьму по низу.
[6]К недостаткам известной конструкции брюк следует отнести: (а) низкую функциональность вследствие отсутствия молний по шаговому шву; (б) недостаточный уровень комфорта в области коленного сустава и области ягодиц из-за отсутствия в указанных местах достаточного объема, который можно достичь за счет складок, вытачек, подрезов.
[7]Известен (RU, 61098, U1, МПК A41D 1/00, опубликовано 27.02.2007) комплект верхней одежды для людей с ограниченными двигательными возможностями, включающий брюки, состоящие из передней и задней половинок, соединенных швами по средней линии, которые выполнены разъемными по боковым швам, которые смещены в сторону Передней части, причем застежка выполнена открытой на уровне бокового среза сверху донизу на разъемную тесьму "молния", для удобной посадки в согнутом положении ноги задние части брюк имеют подрезы под коленями глубина сидения брюк в передней части выполнена с занижением, а в задней - с удлинением. Кроме того, передние части брюк имеют, как правило, цельновыкроенные планки, закрывающие тесьму "молния".
[8]Конструкция брюк данного комплекта одежды имеет низкую функциональность вследствие отсутствия молний по шаговому шву; а также недостаточный объем в области коленного сустава и ягодиц, последняя из которых представлена плоскостью.
[9]Известны (RU, 108709, U1, МПК A41D 1/06, опубликовано 27.09.2011), принятые за прототип, брюки для людей с ограниченными двигательными возможностями, состоящие из передних и задних половинок, соединенных по боковой, шаговой и средней линиям, и пояса (аналог кокетки передней половины брюк полукомбинезона) с пристегивающимися на замки бретелями, внутрь которых вложена эластичная лента, при этом брюки выполнены разъемными по боковым швам, смещенным в сторону передней части, благодаря использованию разъемной молнии, причем застежка по всей длине закрыта планкой; задняя половинка брюк состоит из частей, соединенных по подрезу под коленом; глубина сидения брюк в передней части выполнена с занижением, а в задней - с удлинением; для обеспечения прилегания по линии талии в пояс вложена эластичная лента.
[10]Модель полностью соответствует форме тела человека в положении сидя, однако, недостаточно функциональна при отсутствии разъема по шаговому шву, кроме того, имеет недостаточный объем и, соответственно, низкий уровень комфорта в области коленного сустава и области ягодиц.
[11]Задача (техническая проблема), на решение которой направлено настоящее изобретение, заключается в создании для людей с ограниченными двигательными возможностями верхней одежды, обеспечивающей высокий уровень комфорта.
[12]Технический результат, достигаемый при осуществлении настоящего изобретения, заключается в расширении функциональности верхней одежды для инвалидов - колясочников.
[13]Указанный технический результат достигается за счет того, что в шаговых швах нижней части (низ) полукомбинезона, имеющего анатомический (повторяющий форму тела сидящего человека) крой, которая представляет собой брюки, состоящие из передних и задних половинок, соединенных по боковым, шаговым и среднему срезам, и выполненные разъемными по боковым швам, установлена одна разъемная двухзамковая молния для трансформации брюк в закрывающее обе ноги полотнище и обратно.
[14]Выполнение брюк разъемными по боковым швам возможно осуществить при использовании, например, одно- или - двухзамковых разъемных молний или текстильной застежки «велькро» («липучки»).
[15]Установка разъемной двухзамковой молнии в шаговых швах нижней части полукомбинезона не только упрощает его использование (например, надеть/снять обувь) без посторонней помощи, но и обеспечивает трансформацию нижней части полукомбинезона из брюк в покрывающее обе ноги полотнище (юбку) и обратно, то есть делает изделие многофункциональным и, соответственно, пригодным как для прогулок в особо холодную погоду, так и для занятий спортом на льду.
[16]Анатомический крой заявленного изделия достигается с помощью различных конструктивных членений (подрезов), вытачек, складок, которые позволяют из плоских лекал получить объемную форму деталей изделия на различных его участках и за счет которых достигается хорошее качество посадки изделия, в данном частном случае - на фигуре сидящего инвалида-колясочника. Снятый полукомбинезон заявленной конструкции сохраняет конфигурацию, изображенную на фиг. 1.
[17]Так, передняя часть брюк, представляющая собой соединенные по среднему срезу передние половинки штанин, имеет составную из двух половин кокетку (передняя кокетка), из-под которой по середине ширины Передней половинки каждой штанины по направлению к линии колена заложена вытачка (рекомендуемая длина 21,0+0,5 см), а в области колена на каждой передней половинке штанины заложены складки: по одной складке из шагового шва и по две складки - из боковых швов; перпендикулярно шаговому и боковому швам соответственно.
[18]Наличие отрезной кокетки позволяет устранить складки в области тазобедренного сустава спереди (формообразование и комфорт), указанные вытачки на передней части изделия служат для ликвидации излишнего объема в области бедра спереди, а оформление выпуклости колена складками, количество и ширина которых зависит от модели изделия, создает достаточный объем (формообразование) и комфорт коленному суставу.
[19]Задняя часть брюк, представляющая собой соединенные по среднему срезу задние половинки штанин, также имеет составную кокетку (задняя кокетка), предпочтительная длина которой составляет 35,0+0,5 см. Каждая половинка кокетки по нижнему дугообразно выгнутому книзу срезу соединена со средним участком задней половинки соответствующей штанины, расположенным выше отрезного под коленом (по линии сгиба колена) нижнего участка.
[20]Членение задних половинок штанин низа изделия на три участка с помощью дугообразно выгнутого книзу нижнего среза кокетки и подреза под коленом обеспечивает изгиб изделия, повторяющий форму сидящего человека, то есть достигается комфортное облегание изделия в области ягодиц и подъягодичной складки, а также исключает образование складок под коленом.
[21]Для формообразования в области тазобедренного сустава и ягодиц, а также ликвидации излишнего объема (устранение складок материала) на задней кокетке в области ягодиц выполнены две вытачки (рекомендуемая длина 17,0±0,5 см), каждая перпендикулярно соответствующему боковому шву; на среднем участке задней половинки каждой штанины на расстоянии, как правило, 4-10 см от нижнего среза кокетки по боковому шву заложена складка; по середине ширины среднего участка, от шва его притачивания к нижнему участку, по направлению (вверх) к подъягодичной складке - вытачка.
[22]Верхняя часть полукомбинезона в частном случае исполнения может быть оформлена в виде лифа со съемными бретелями. С помощью обметанных по низу лифа прорезные петель и такого же числа пуговиц, пришитых с изнанки (со стороны подкладки при ее наличии) на передней кокетке в соответствии с расположением указанных петель, лиф крепится к верхнему срезу передней части низа полукомбинезона.
[23]По верхнему краю лифа, ближе к его боковым краям втачаны держатели/петли, каждый для пряжки-замка, предназначенной для фиксации одного из концов бретели. На другом конце каждой бретели лифа размещена, по меньшей мере, одна прорезная петля, с помощью которой и пуговицы, пришитой на задней кокетке низа изделия в соответствии с расположением указанной петли, данный конец бретели пристегивается к низу полукомбинезона. Для регулировки бретели по длине в ее нижней части может быть продернута эластичная лента.
[24]Для регулировки полукомбинезона по линии талии (по ширине) используют, как правило, перфорированную эластичную ленту шириной 2,0 см, вставленную по верхнему срезу передней кокетки, а также эластичную ленту, настроченную с изнанки на задней кокетке по линии талии.
[25]Все детали низа, а также лиф полукомбинезона, как правило, выполняют на подкладке. Наиболее предпочтительным материалом для подкладки является трикотажное полотно с антибактериальной пропиткой, нанесенной с применением нанотехнологий. Такой материал подкладки позволяет в случае контакта с открытыми участками тела обеспечить ранозаживляющий эффект при наличии дерматитов кожного покрова.
[26]Для верха (наружная сторона) изделия предпочтительна двухслойная ткань типа «softshell» (софтшелл): верхний слой - водоотталкивающий, защищающий от атмосферных осадков; нижний - утепленный, ворсистый, позволяющий удерживать тепло внутри. Материал лифа и бретелей такой же, как у низа изделия: бретели и верх лифа - софтшелл, подкладка лифа - трикотажное полотно.
[27]С учетом особенности заявленной модели и для сохранения тепла в пододежном пространстве низ изделия, как правило, стянут эластичной лентой.
[28]На каждой штанине передней части брюк, ниже уровня колена могут быть настрочены полосы из светоотражающего материала, например лента светоотражающая серая High Reflective Т/С Таре, ширина 20 мм, влаго-, морозо-, атмосферо- и износостойкая или световозвращающая лента RT-10).. Такая отделка изделия является декоративным элементом днем и незаменима в ночное и сумеречное время суток, когда возможности человеческого зрения значительно снижаются, так как позволяет обезопасить инвалида от возможных травм при передвижении по дороге.
[29]В частном случае исполнения полукомбинезон выполняется с искусственным обогревом, позволяющим поддерживать определенную температуру внутреннего пространства низа полукомбинезона: Обогрев осуществляется за счет специальных съемных вкладышей с нагревательными тепловолоконными элементами, которые в готовом изделии располагаются между верхом и подкладкой нижней части полукомбинезона. Для установки/извлечения вкладышей с обогревательными элементами на передней и задней частях подкладки полукомбинезона могут быть предусмотрены застегивающиеся клапаны (полосы, пришитые к верхнему срезу внутренней стороны подкладки).. Соединение указанных вкладышей с подкладкой может осуществляться с помощью навесных петель, пришитых по (вдоль) верхнему, боковым и шаговым швам подкладки, и пуговиц, пришитых на вкладышах в соответствии с расположением указанных петель.
[30]Форма/крой вкладышей соответствует конфигурации деталей верха нижней части изделия. Питание нагревательных элементов осуществляется от двух аккумуляторных батарей, которые удобно располагать в накладных карманах лифа, которые должны быть оснащенных клапанами, застегивающимися каждый на текстильную застежку или на петли и пуговицы.
[31]Имеющий искусственный обогрев полукомбинезон может быть использован для прогулок на свежем воздухе при низких температурах и для занятий спортом на ледовых аренах.
[32]Изготовленный из износостойких материалов полукомбинезон можно стирать в обычной стиральной машине при температуре 30°C, предварительно вынув съемные вкладыши с нагревательными элементами.
[33]В заявленном изделии могут быть реализованы две модели полукомбинезона на подкладке (лиф с юбкой и лиф с брюками), каждая из которых может использоваться как с обогревом (вкладыши присоединены), так и без обогрева (вкладыши отсоединены).
[34]Для пояснения сущности настоящего изобретения представлены следующие графические материалы:
[35]- фиг. 1: общий вид изделия (3/4);

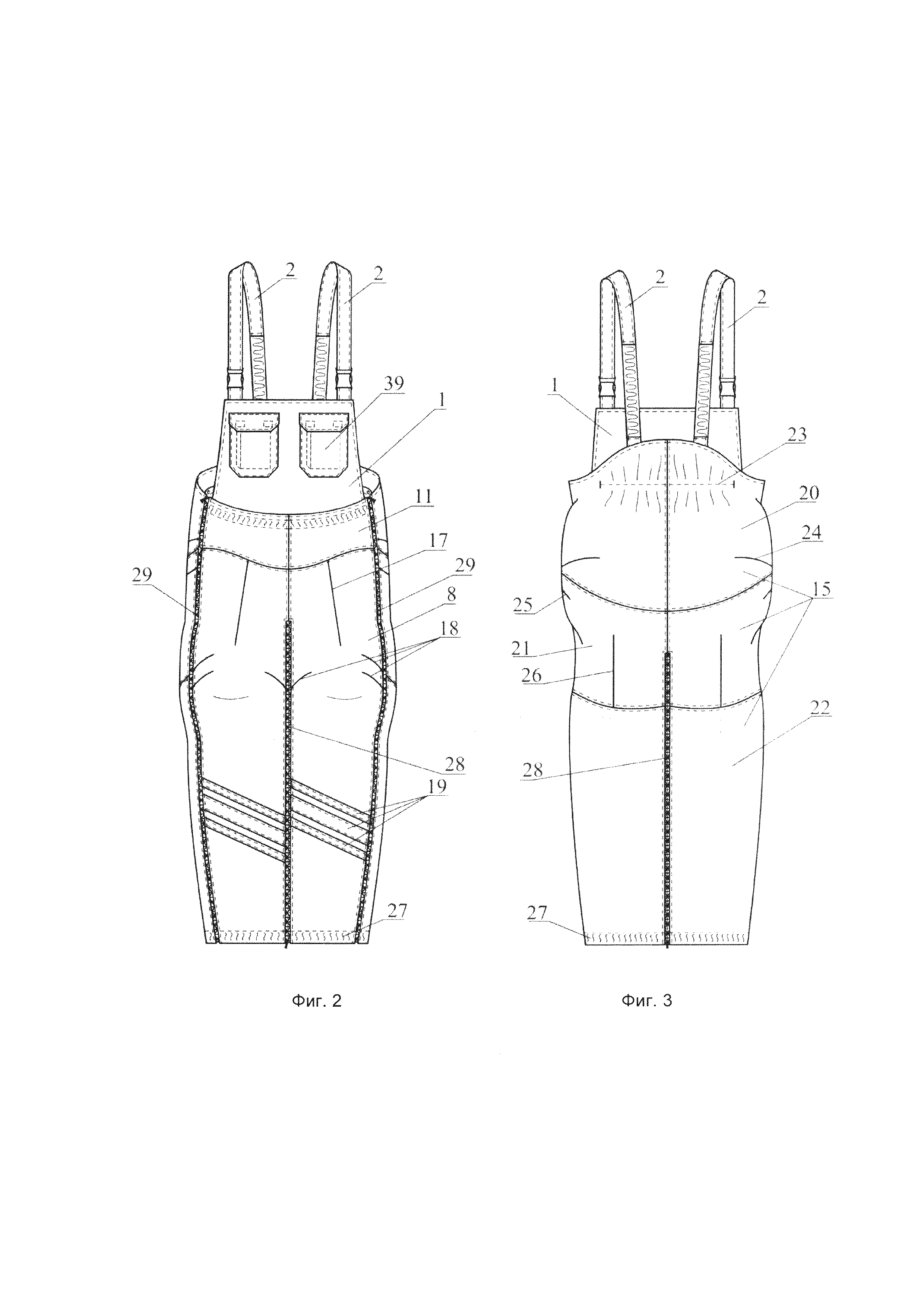

[36]- фиг. 2: вид спереди изделия (I);
[37]- фиг. 3: вид сзади изделия (I);

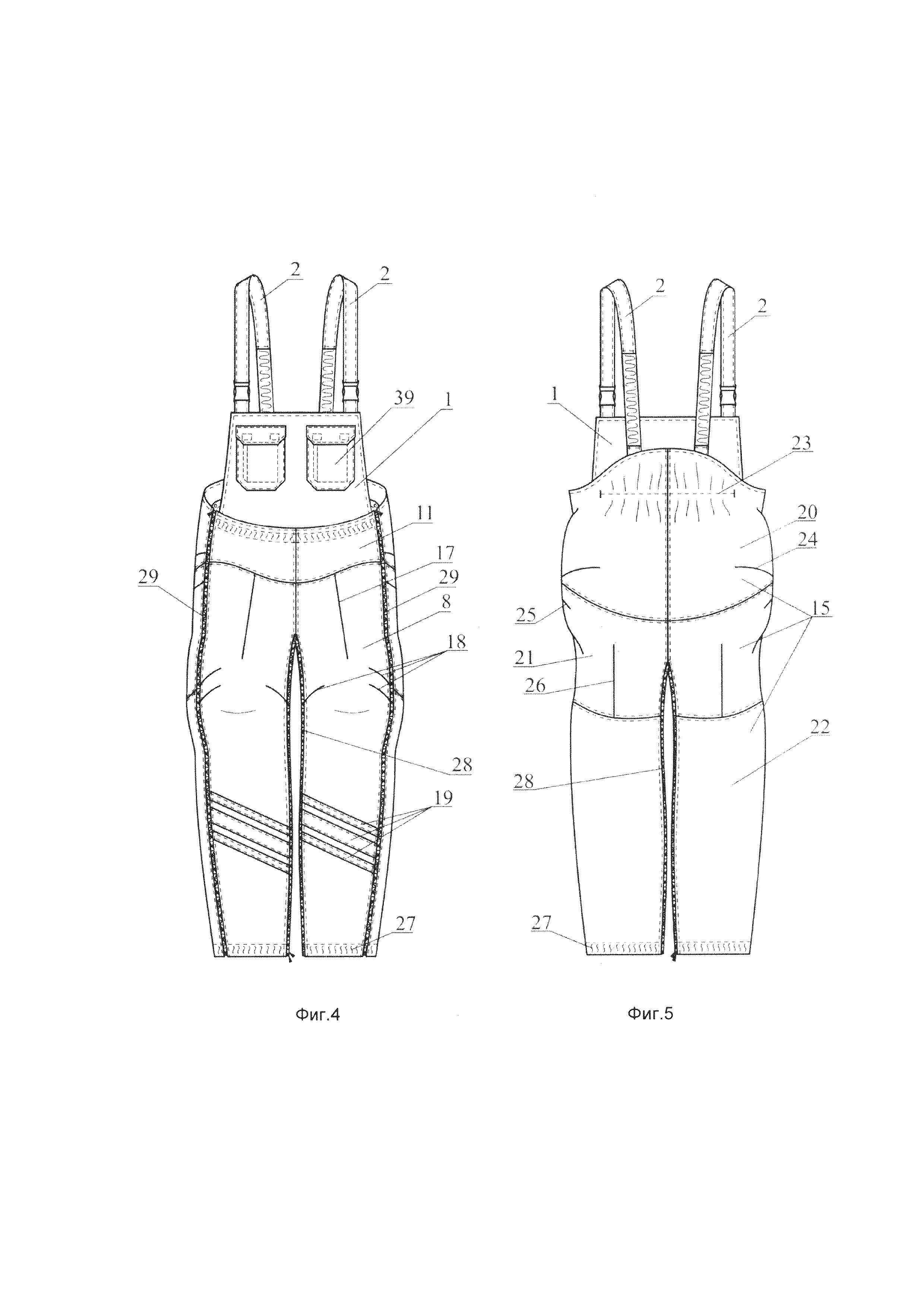

[38]- фиг. 4: вид спереди изделия (II);
[39]- фиг. 5: вид сзади изделия (II);

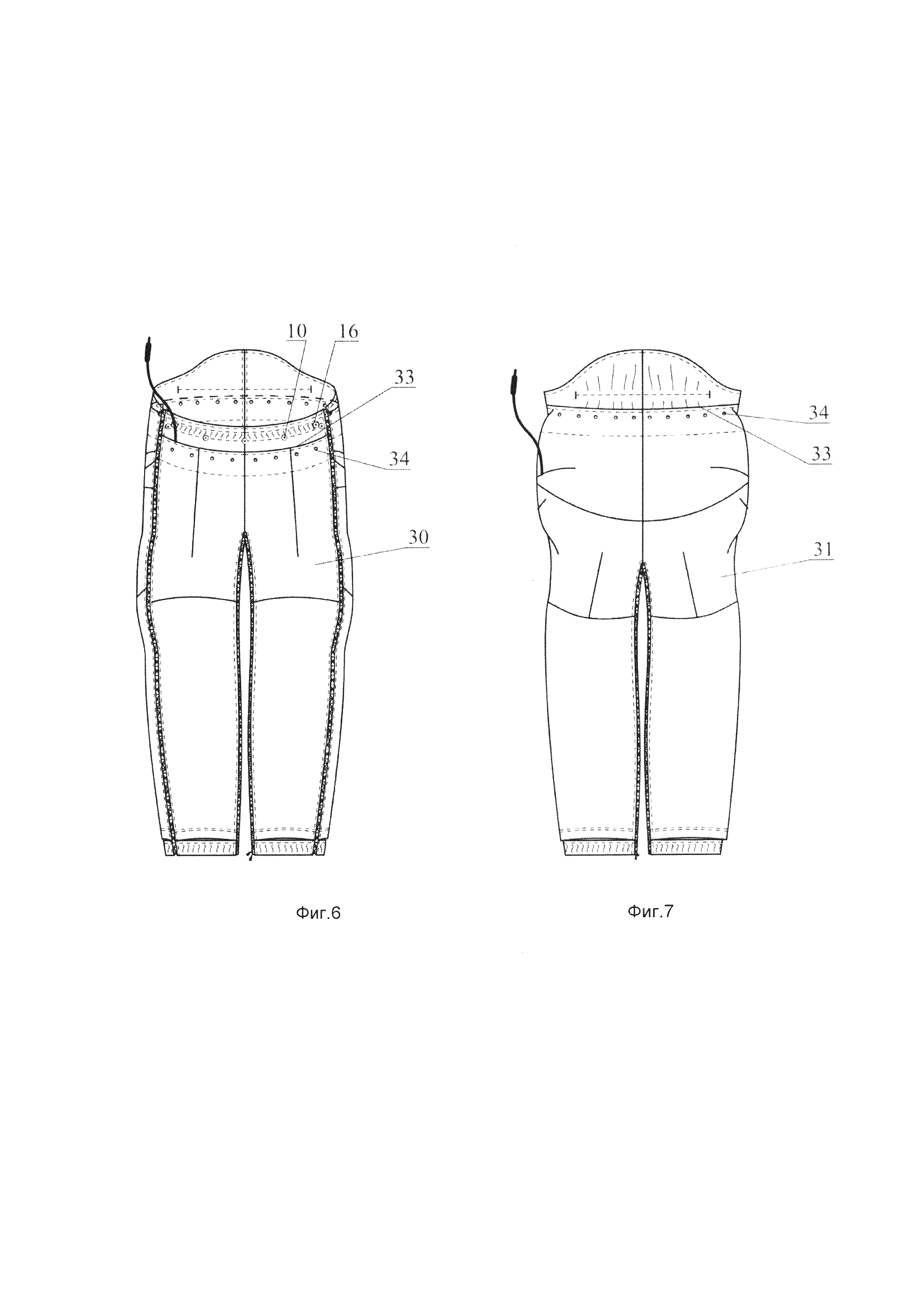

[40]- фиг. 6: вид спереди изделия (II) с изнанки (со стороны подкладки);
[41]- фиг. 7: вид сзади изделия (II) с изнанки (со стороны подкладки);

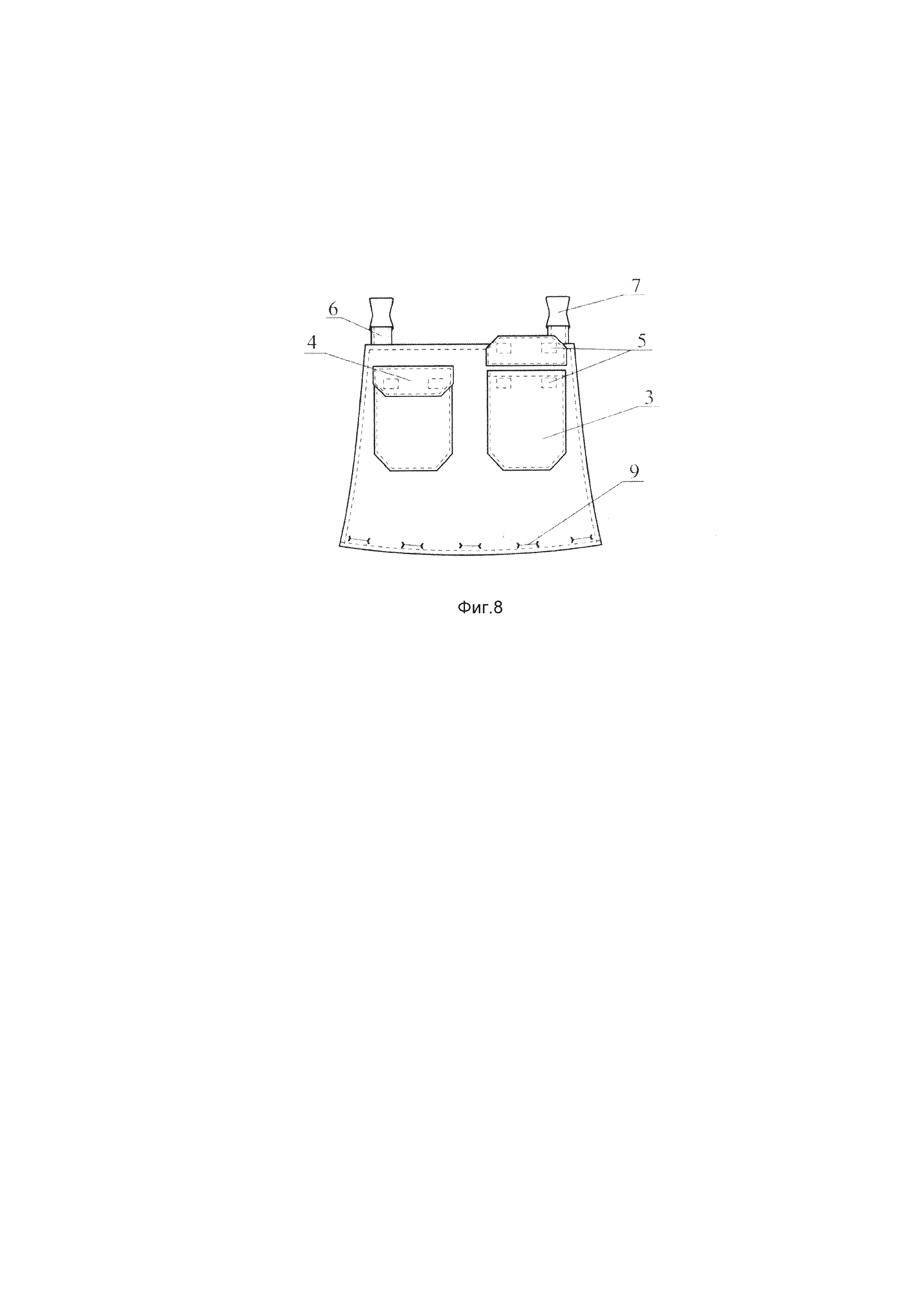

[42]- фиг. 8: лиф изделия;

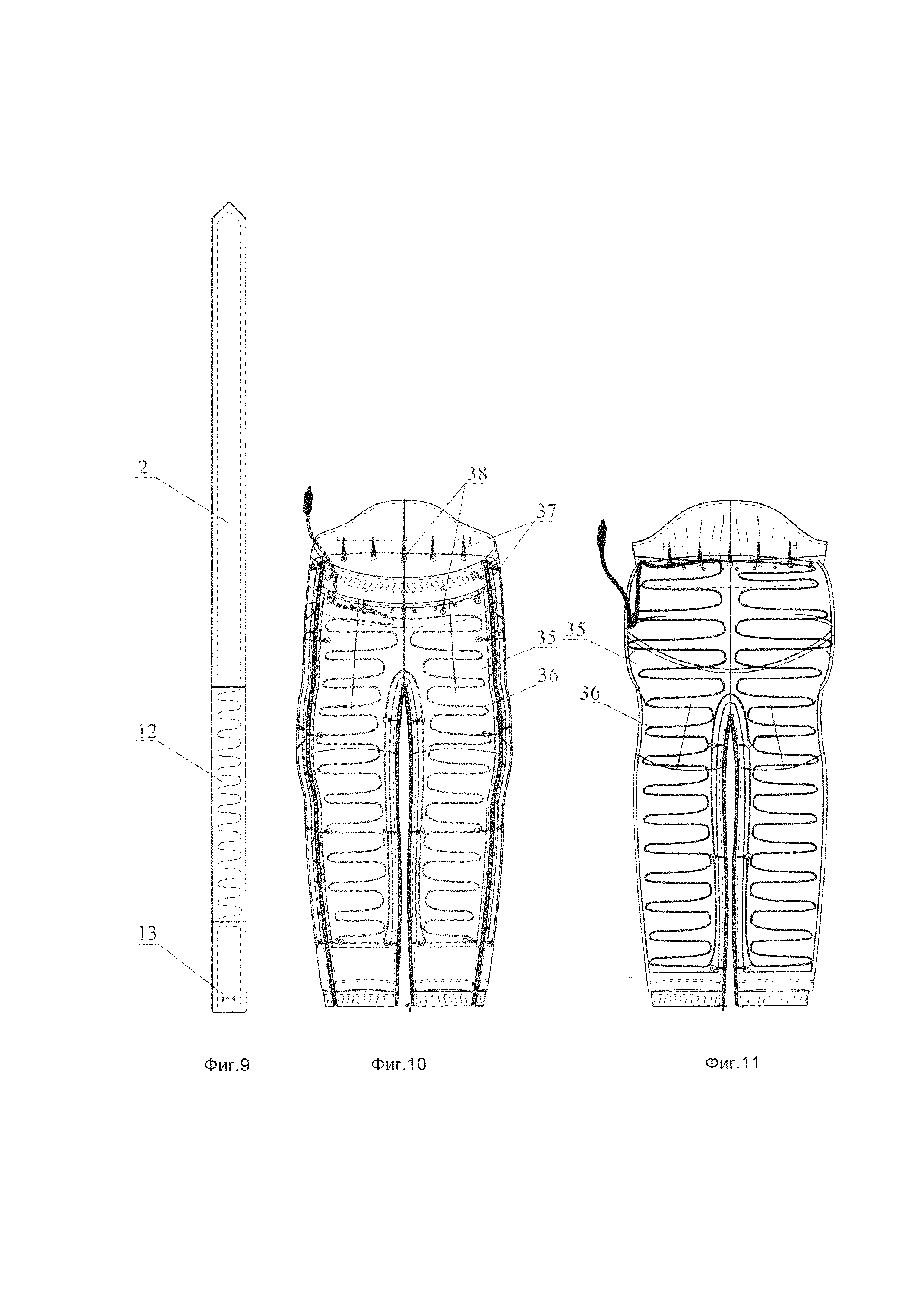

[43]- фиг. 9: конструкция бретели лифа;
[44]- фиг. 10: схема размещения съемных вкладышей с нагревательными элементами на виде спереди изделия (II) с изнанки;
[45]- фиг. 11: схема размещения съемных вкладышей с нагревательными элементами на виде сзади изделия (II) с изнанки.
[46]Ниже, в качестве доказательства промышленной осуществимости изобретения со ссылкой на вышеуказанные чертежи приводится описание конкретной, но не единственно возможной, конструкции заявленного полукомбинезона.
[47]Полукомбинезон (фиг. 1-5) имеет верхнюю часть (верх изделия) в виде лифа 1 с бретелями 2, соединенного с нижней частью (низ изделия/полукомбинезона), которая представляет собой полотнище, закрывающее обе ноги (фиг. 2, 3) в изделии (I) или брюки (фиг. 4, 5) в изделии (II).
[48]Лиф 1 (фиг. 8) изделия, имеющий форму трапеции, выполнен на подкладке, со съемными бретелями 2 и двумя накладными карманами 3 с клапанами 4, застегивающимися каждый на текстильную застежку 5. По верхнему краю лифа, ближе к его боковым краям втачаны держатели/петли 6, каждый для пряжки-замка 7.
[49]Лиф 1 крепится к верхнему срезу передней части (соединенные по среднему срезу передние половинки 8 штанин) низа полукомбинезона при помощи обметанных по низу лифа пяти прорезных петель 9 (фиг. 8) и такого же числа пуговиц 10 (фиг. 6), пришитых в соответствии с расположением петель 9 со стороны подкладки на кокетке (передняя кокетка) 11 передней части низа полукомбинезона
[50]В нижней части каждой бретели 2 (фиг. 9) для регулировки ее по длине продернута эластичная лента 12. Бретели 2 пристегиваются одним концом к кокетке задней части низа полукомбинезона на прорезные петли 13 и пуговицы 14 (фиг. 1), второй конец каждой бретели 2 фиксируется в соответствующей пряжке-замке 7.
[51]Низ изделия (далее приводится описание изделия (II) с использованием соответствующей терминологии для брюк) состоит из передней (соединенные по среднему срезу передние половинки 8 штанин) и задней (соединенные по среднему срезу задние половинки 15 штанин) частей.
[52]Передняя часть брюк (фиг. 2, 4) имеет фигурную (форма нижнего среза) составную из двух половин кокетку (передняя кокетка) 11 с продернутой (вставленной) по верхнему срезу перфорированной эластичной лентой 16. Из-под передней кокетки 11 по середине ширины (средняя линия) передней половинки каждой штанины по направлению к линии колена заложена вытачка 17, а в области колена - складки 18 по одной складке из шагового шва и по две складки - из боковых швов, перпендикулярно указанным швам, соответственно.
[53]На каждой штанине передней части брюк, ниже уровня колена настрочены три наклонные полосы 19 из светоотражающего материала.
[54]Задняя часть брюк (фиг. 3, 5) имеет овальную (форма нижнего среза) составную кокетку (задняя кокетка) 20 каждая половинка которой по нижнему срезу соединена со средним участком 21 соответствующей задней половинки 15 штанины, расположенным выше отрезного от линии сгиба колена нижнего участка 22. На кокетке 20 по линии талии с изнанки настрочена эластичная лента 23, а в области ягодиц выполнены две встречные вытачки 24, каждая перпендикулярно соответствующему боковому шву. На указанном среднем 21 участке задней половинки каждой штанины, на расстоянии 4 см. от нижнего среза кокетки по боковому шву заложена складка 25, а по середине ширины (средняя линия) данного участка, от шва его притачивания до подъягодичной складки - вытачка 26. Низ изделия стянут эластичной лентой 27.
[55]Эластичные ленты 16 и 23 обеспечивают прилегание брюк в области талии (брюки не провисают при вертикальном сидении в коляске и не «тянут» при необходимости нагнуться вперед). Наиболее часто используемая ширина ленты 16 - 2 см, ленты 23 - 2-3 см, ленты 27 - 3 см.
[56]В шаговых швах низа изделия установлена (втачана) с возможностью застегивания в противоположных направлениях одна разъемная спиральная (витая) двухзамковая молния 28 для его трансформации в изделие (I) и обратно. В боковых швах, которые несколько смещены в сторону передней части - разъемные двухзамковые застежки-молнии 29.
[57]Глубина сидения брюк в передней части выполнена с занижением, а в задней - с удлинением.
[58]Все детали низа изделия выполнены на подкладке из трикотажного полотна с антибактериальной пропиткой. Форма подкладки повторяет форму соответствующих деталей брюк.
[59]На передней 30 и задней 31 частях подкладки 32 полукомбинезона (фиг. 6, 7) обработаны клапаны (обозначены пунктиром) 33, для застегивания которых на передней 30 части подкладки установлены десять, на задней 31 - двенадцать кнопок 34. Клапаны 33 предназначены для установки/извлечения вкладышей 35 с обогревательными тепловолоконными элементами 36, с помощью которых осуществляется обогрев внутреннего пространства низа полукомбинезона. Вкладыши 35 пристегиваются (фиг. 10, 11) снаружи к подкладке 32 низа полукомбинезона с помощью навесных петель 37, пришитых по верхнему, боковым и шаговым швам подкладки 32, и пуговиц 38, пришиты на вкладышах 35 в соответствии с расположением указанных навесных петель 37 (по соответствующим контурным линиям). Питание нагревательных элементов 36 осуществляется от размещенных в накладных карманах 3 лифа 1 (фиг. 2) двух аккумуляторных батарей 39, имеющих напряжение питания (12 В), потребляемую мощность (100 Вт), время работы без подзарядки при максимальной температуре нагрева ~3 часа, четыре режима нагрева от 0°C (min) до 40°C (max).
[60]Ниже указаны этапы изготовления рассматриваемого изделия, перечисленные в порядке следования.
[61]Заготовительная секция швейного потока:
[62]- стачивание вытачек 17 на передних и вытачек 26 на задних половинках штанин брюк;
[63]- застрачивание складок 18 на передних и складок 25 на задних половинках штанин брюк;
[64]- стачивание вытачек 24 на половинках задней кокетки 20; притачивание частей (половин) кокеток к передним и задним половинкам штанин брюк;
[65]- обработка карманов 3 и клапанов 4 на лифе 1;
[66]- заготовка бретелей 2;
[67]-4 обработка нижнего среза брюк; заготовка подкладки 32 брюк;
[68]- изготовление вкладыша 35 с нагревательными элементами 36;
[69]Монтажная секция швейного потока:
[70]- обработка молний 29 и 28 по боковым и шаговым швам брюк;
[71]- стачивание среднего шва передних 8 половинок штанин с образованием передней части брюк;
[72]- стачивание среднего шва задних 15 половинок штанин с образованием задней части брюк;
[73]- настрачивание эластичной ленты 23 на заднюю кокетку 20; обтачивание подкладкой 32 деталей брюк и лифа 1 полукомбинезона; изготовление петель; пришивание пуговиц;
[75]Последовательность установки съемных вкладышей:
[76]расстегиваете клапан 33, вкладываете вкладыш 35 с обогревательными элементами 36, закрепляете (пристегиваем с помощью навесных петель 37 и пуговиц 38) его на изделии, застегиваете клапан 33 и получаете «целую» подкладку полукомбинезона и вложенный между верхом и подкладкой полукомбинезона вкладыш 35 с обогревательными элементами 36.
