[1]Изобретение относится к аппаратуре для контроля, а именно к системам и способам автоматической фиксации несанкционированного прохода через зону контроля, и может применяться для обеспечения безопасности в местах массового скопления людей.
[2]В настоящее время обеспечение безопасности в местах массового скопления людей производится с применением автоматизированных средств обнаружения различных веществ или предметов и других параметров на входе в контролируемое помещение. Так, при входе на посадку в воздушное судно производится контроль наличия металлических предметов с помощью металлодетектора, контроль температуры пассажира после прибытия с применением инфракрасных термометров. Как правило, в данном процессе участвует персонал охраны, который фиксирует несанкционированный проход через зону контроля в ручном режиме.
[3]Наиболее близким к заявленному изобретению является устройство фиксации несанкционированного прохода через зону контроля, выполненное в виде арочного металлодетектора (заявка WO 2004097456), который производит контроль наличия металлических предметов у человека, находящегося в зоне контроля внутри арки, при этом формирует сигнал тревоги, при получении которого сотрудник охраны в ручном режиме фиксирует нарушение, заключающееся в несанкционированном проходе через зону контроля. Данное устройство выбрано в качестве прототипа заявленного изобретения.
[4]Недостатком прототипа является отсутствие возможности автоматического (без участия сотрудника охраны) определения несанкционированного прохода через зону контроля (в том числе нескольких пристроившихся вплотную друг за другом «паровозиком» людей) с последующим формированием доказательной базы в форме архива видеозаписи с отмеченными на временной шкале моментами времени прохода человека и сигналами тревог от средства контроля; а также возможности определения присутствия сотрудника охраны на посту в зоне контроля.
[5]Задачей заявленного изобретения является создание системы и способа автоматической фиксации несанкционированного прохода через зону контроля с увеличенной эффективностью, функциональностью и удобством пользования за счет возможности автоматического (без участия сотрудника охраны) определения несанкционированного прохода через зону контроля (в том числе нескольких пристроившихся вплотную друг за другом «паровозиком» людей) с последующим формированием доказательной базы в форме архива видеозаписи с отмеченными на временной шкале моментами времени прохода человека и сигналами тревог от средства контроля, а также возможности определения присутствия сотрудника охраны на посту в зоне контроля.
[6]Поставленная задача решена путем создания системы автоматической фиксации несанкционированного прохода через зону контроля, содержащей блок управления, соединенный со средством контроля, стереокамерой и обзорной камерой и имеющий память, содержащую данные внешних признаков сотрудников охраны, причем
[7]- стереокамера выполнена с возможностью формирования стереоизображения зоны контроля, расположенной между линией входа и линией выхода включительно, и передачи его в блок управления;
[8]- средство контроля выполнено с возможностью определения наличия контролируемого параметра для человека, находящегося в зоне контроля, при этом формирования сигнала тревоги;
[9]- обзорная камера выполнена с возможностью формирования изображения зоны контроля в направлении, обратном прямому разрешенному направлению прохода через средство контроля, и передачи его в блок управления;
[10]- блок управления выполнен с возможностью записи в базу данных в памяти блока управления изображения со стереокамеры и обзорной камеры;
[11]- блок управления также выполнен с возможностью распознавания сигнала тревоги, полученного во время нахождения, по меньшей мере, одного человека в зоне контроля, а также с возможностью анализа стереоизображения со стереокамеры, при этом распознавания наличия, по меньшей мере, одного человека в зоне контроля, причем для каждого распознанного в качестве человека:
[12]- распознавания, по меньшей мере, одного внешнего признака человека на изображении с обзорной камеры и внесения его изображения в базу данных в памяти;
[13]- фиксации нарушения и формирования доказательной базы, если был получен сигнал тревоги, а человек прошел через зону контроля, при этом пересек линию входа и линию выхода в прямом направлении;
[14]- фиксации нарушения и формирования доказательной базы, если, по меньшей мере, два пристроившихся вплотную друг за другом человека пересекли линию входа в прямом направлении;
[15]- фиксации нарушения и формирования доказательной базы, если ни один из людей, находящихся в зоне контроля, не распознан, по меньшей мере, по одному внешнему признаку в качестве сотрудника охраны, путем сравнения внешнего признака человека, по меньшей мере, с одним внешним признаком сотрудника охраны, хранящимся в памяти.
[16]В предпочтительном варианте осуществления системы средство контроля выбрано из набора средств контроля, содержащего арочный металлодетектор, контролируемым параметром которого является металлические предметы; обнаружитель взрывчатых веществ, контролируемым параметром которого являются взрывчатые вещества; обнаружитель радиоактивных веществ, контролируемым параметром которого являются радиоактивные вещества.
[17]В предпочтительном варианте осуществления системы линия входа и линия выхода являются воображаемыми.
[18]В предпочтительном варианте осуществления системы стереокамера и обзорная камера выполнены с возможностью формирования видеоизображения.
[19]В предпочтительном варианте осуществления системы средство контроля выполнено с возможностью формирования сигнала тревоги в виде подачи напряжения на сухие контакты блока управления или в виде включения средства визуального оповещения, соединенного со средством контроля.
[20]В предпочтительном варианте осуществления системы блок управления выполнен с возможностью распознавания сигнала тревоги в виде включенного средства визуального оповещения на изображении с обзорной камеры.
[21]В предпочтительном варианте осуществления системы памятью блока управления является внешний носитель данных, выполненный с возможностью подключения к блоку управления, или внутренняя память блока управления.
[22]В предпочтительном варианте осуществления системы внешний признак человека выбран из набора внешних признаков, содержащего лицо, цвет волос, рост, одежду.
[23]В предпочтительном варианте осуществления системы блок управления выполнен с возможностью анализа стереоизображения со стереокамеры, при этом распознавания наличия, по меньшей мере, одного человека в зоне контроля, при этом подсчета количества человек, прошедших через зону контроля, пересекая линию входа и линию выхода в прямом направлении.
[24]В предпочтительном варианте осуществления системы блок управления выполнен с возможностью формирования доказательной базы, при этом: записи в память информации о прохождении через зону контроля человека с контролируемым параметром; пометки в базе данных в памяти изображения внешнего признака этого человека; пометки в базе данных в памяти видеоизображения с обзорной камеры человека во время прохождения им зоны контроля; а также записи в базу данных в памяти времени, даты и места фиксации нарушения.
[25]В предпочтительном варианте осуществления системы блок управления выполнен с возможностью формирования доказательной базы, при этом: записи в память информации о прохождении пристроившихся вплотную друг за другом людей; пометки в базе данных в памяти изображения внешнего признака, по меньшей мере, одного из пристроившихся вплотную друг за другом людей; пометки в базе данных в памяти видеоизображения с обзорной камеры пристроившихся вплотную друг за другом людей во время пересечения ими линии входа в прямом направлении; а также записи в базу данных в памяти времени, даты и места фиксации нарушения.
[26]В предпочтительном варианте осуществления системы блок управления выполнен с возможностью формирования доказательной базы, при этом: записи в память информации об отсутствии сотрудника охраны в зоне контроля; пометки в базе данных в памяти видеоизображения с обзорной камеры с отсутствующими сотрудниками охраны в зоне контроля; а также записи в базу данных в памяти времени, даты и места фиксации нарушения.
[27]Поставленная задача также решена путем создания способа автоматической фиксации несанкционированного прохода через зону контроля, в котором
[28]- с помощью стереокамеры формируют стереоизображение зоны контроля, расположенной между линией входа и линией выхода включительно, и передают его в блок управления;
[29]- с помощью средства контроля определяют наличие контролируемого параметра для человека, находящегося в зоне контроля, при этом формируют сигнал тревоги;
[30]- с помощью обзорной камеры формируют изображение зоны контроля в направлении, обратном прямому разрешенному направлению прохода через средство контроля, и передают его в блок управления;
[31]- с помощью блока управления записывают в базу данных в памяти блока управления изображения со стереокамеры и обзорной камеры;
[32]- с помощью блока управления распознают сигнал тревоги, полученный во время нахождения, по меньшей мере, одного человека в зоне контроля, а также анализируют стереоизображение со стереокамеры, при этом распознают наличие, по меньшей мере, одного человека в зоне контроля, причем для каждого распознанного в качестве человека:
[33]- распознают, по меньшей мере, один внешний признак человека на изображении с обзорной камеры и записывают изображение внешнего признака человека в базу данных в памяти;
[34]- фиксируют нарушение и формируют доказательную базу, если был получен сигнал тревоги, а человек прошел через зону контроля, при этом пересек линию входа и линию выхода в прямом направлении;
[35]- фиксируют нарушение и формируют доказательную базу, если, по меньшей мере, два пристроившихся вплотную друг за другом человека пересекли линию входа в прямом направлении;
[36]- фиксируют нарушение и формируют доказательную базу, если ни одного из людей, находящихся в зоне контроля, не распознают, по меньшей мере, по одному внешнему признаку в качестве сотрудника охраны, путем сравнения внешнего признака человека, по меньшей мере, с одним внешним признаком сотрудника охраны, хранящимся в памяти.
[37]В предпочтительном варианте осуществления способа средство контроля выбрано из набора средств контроля, содержащего арочный металлодетектор, контролируемым параметром которого являются металлические предметы; обнаружитель взрывчатых веществ, контролируемым параметром которого являются взрывчатые вещества; обнаружитель радиоактивных веществ, контролируемым параметром которого являются радиоактивные вещества.
[38]В предпочтительном варианте осуществления способа линия входа и линия выхода являются воображаемыми.
[39]В предпочтительном варианте осуществления способа с помощью стереокамеры и обзорной камеры формируют видеоизображение.
[40]В предпочтительном варианте осуществления способа с помощью средства контроля формируют сигнал тревоги в виде подачи напряжения на сухие контакты блока управления или в виде включения средства визуального оповещения, соединенного со средством контроля.
[41]В предпочтительном варианте осуществления способа с помощью блока управления распознают сигнал тревоги в виде включенного средства визуального оповещения на изображении с обзорной камеры.
[42]В предпочтительном варианте осуществления способа памятью блока управления является внешний носитель данных, выполненный с возможностью подключения к блоку управления, или внутренняя память блока управления.
[43]В предпочтительном варианте осуществления способа внешний признак человека выбирают из набора внешних признаков, содержащего лицо, цвет волос, рост, одежду.
[44]В предпочтительном варианте осуществления способа с помощью блока управления анализируют стереоизображение со стереокамеры, при этом распознают наличие, по меньшей мере, одного человека в зоне контроля, при этом подсчитывают количество человек, прошедших через зону контроля, пересекая линию входа и линию выхода в прямом направлении.
[45]В предпочтительном варианте осуществления способа с помощью блока управления формируют доказательную базу, при этом: записывают в память информацию о прохождении через зону контроля человека с контролируемым параметром; помечают в базе данных в памяти изображение внешнего признака этого человека; помечают в базе данных в памяти видеоизображение с обзорной камеры человека во время прохождения им зоны контроля; а также записывают в базу данных в памяти время, дату и место фиксации нарушения.
[46]В предпочтительном варианте осуществления способа с помощью блока управления формируют доказательную базу, при этом: записывают в память информацию о прохождении пристроившихся вплотную друг за другом людей; помечают в базе данных в памяти изображение внешнего признака, по меньшей мере, одного из пристроившихся вплотную друг за другом людей; помечают в базе данных в памяти видеоизображение с обзорной камеры пристроившихся вплотную друг за другом людей во время пересечения ими линии входа в прямом направлении; а также записывают в базу данных в памяти время, дату и место фиксации нарушения.
[47]В предпочтительном варианте осуществления способа с помощью блока управления формируют доказательную базу, при этом: записывают в память информацию об отсутствии сотрудника охраны в зоне контроля; помечают в базе данных в памяти видеоизображение с обзорной камеры с отсутствующими сотрудниками охраны в зоне контроля; а также записывают в базу данных в памяти время, дату и место фиксации нарушения.
[48]Для лучшего понимания заявленного изобретения далее приводится его подробное описание с соответствующими графическими материалами.

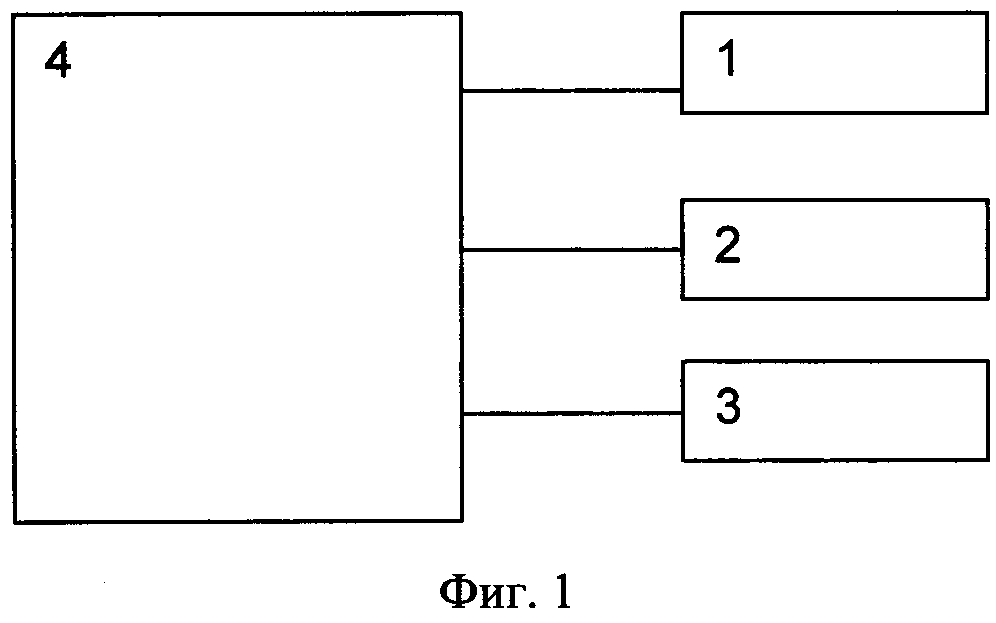

[49]Фиг. 1. Блок-схема системы автоматической фиксации несанкционированного прохода через зону контроля, выполненная согласно изобретению.

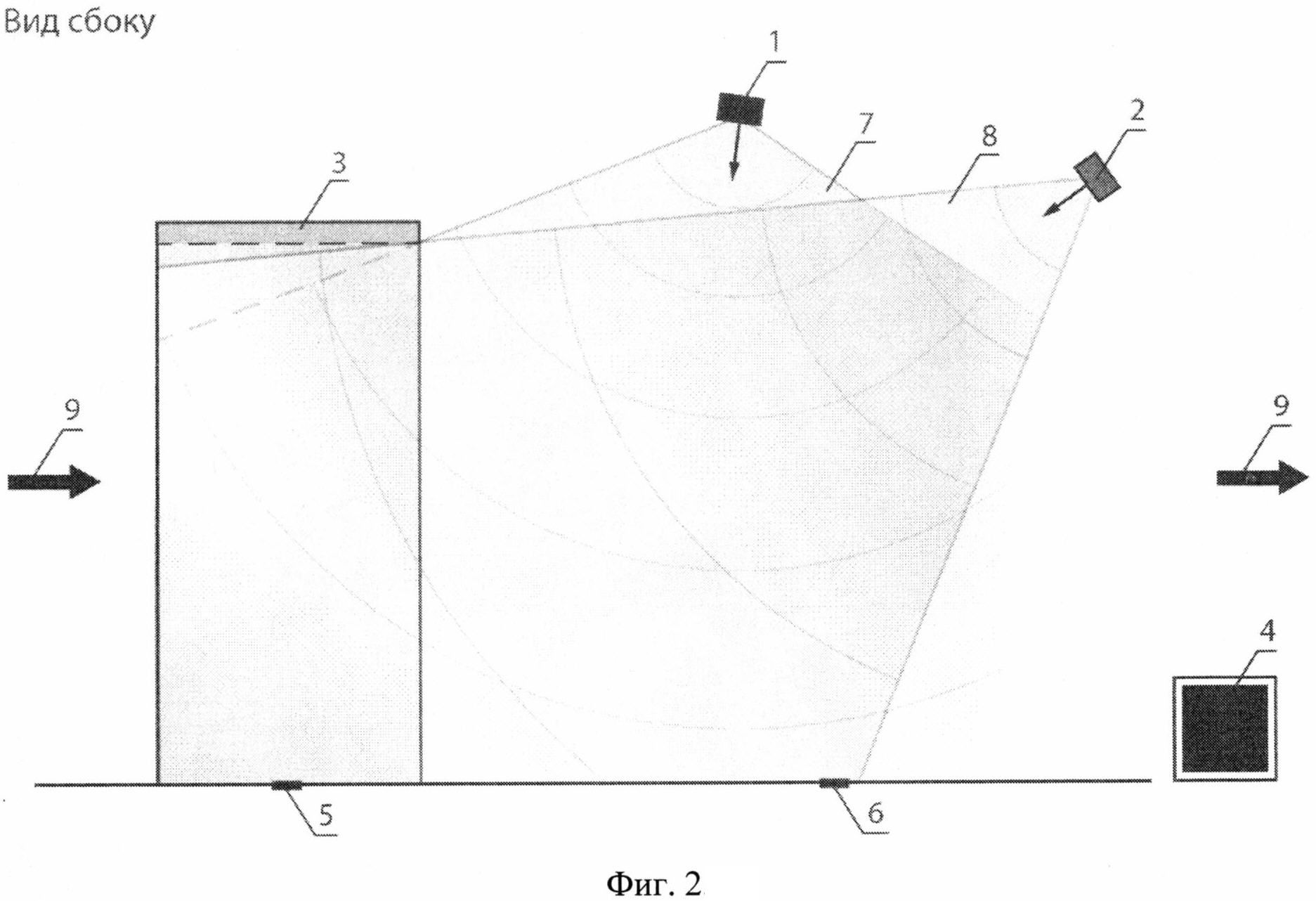

[50]Фиг. 2. Схема системы автоматической фиксации несанкционированного прохода через зону контроля (вид сбоку), выполненная согласно изобретению.

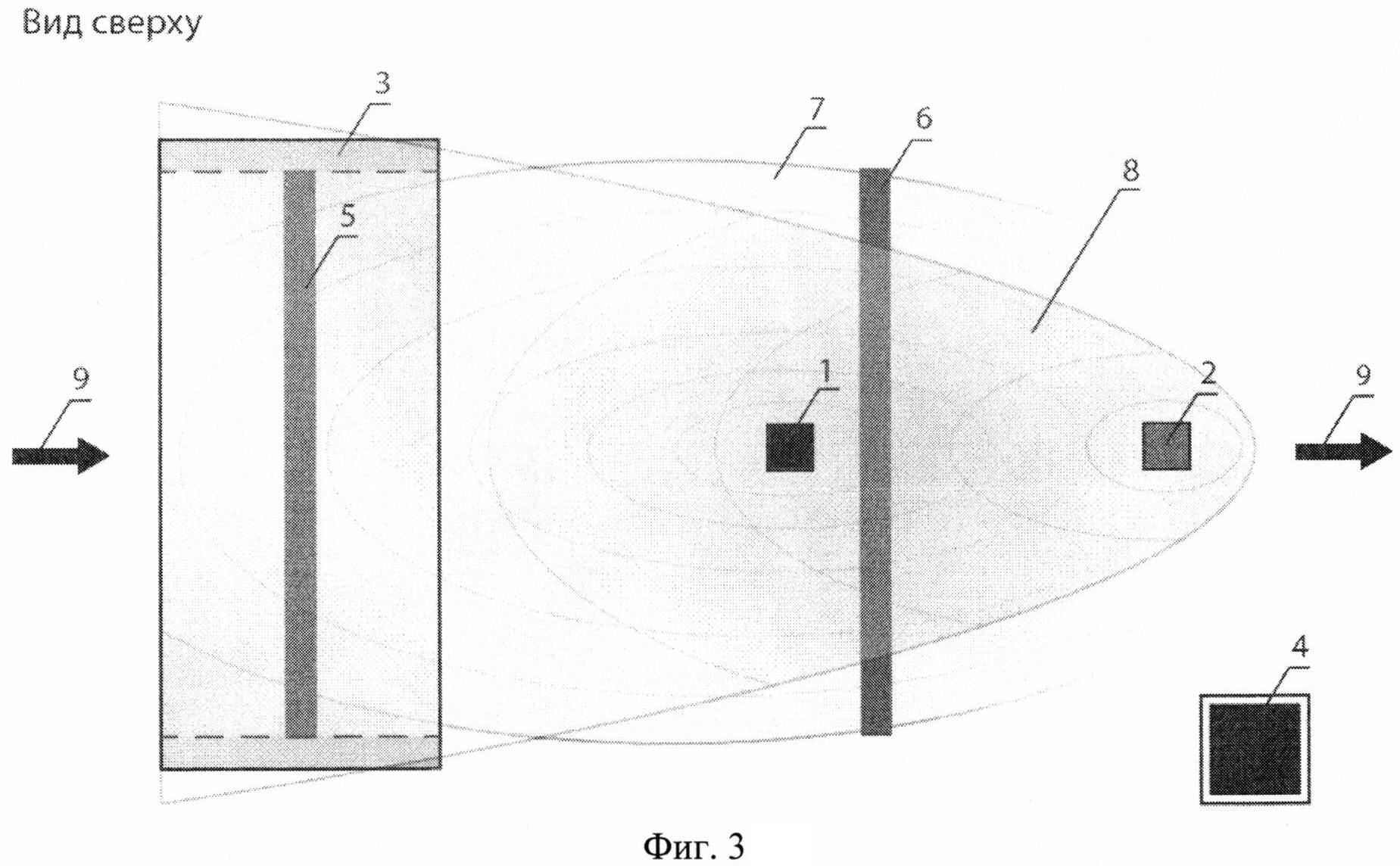

[51]Фиг. 3. Схема системы автоматической фиксации несанкционированного прохода через зону контроля (вид сверху), выполненная согласно изобретению.

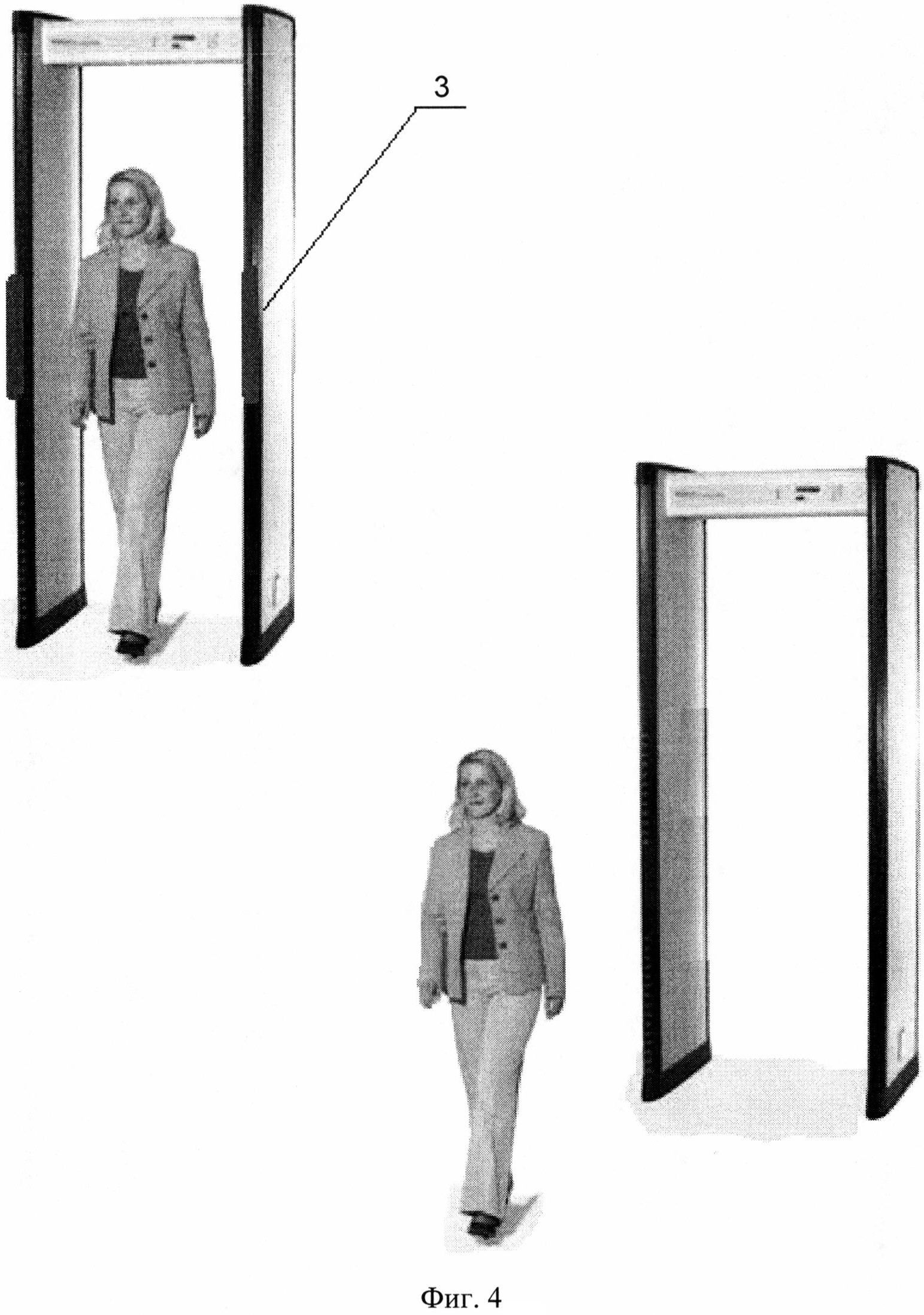

[52]Фиг. 4. Изображение с обзорной камеры во время прохода и выхода человека из средства контроля (арочного металлодетектора).
[56]3 - средство контроля (арочный металлодетектор);
[60]7 - область обзора стереокамеры;
[61]8 - область обзора обзорной камеры;
[62]9 - направление прохода через средство контроля.
[63]Рассмотрим вариант выполнения заявленного изобретения, представленный на Фиг. 1-4. Система автоматической фиксации несанкционированного прохода через зону контроля содержит блок управления 4, соединенный со средством контроля 3, выполненным в виде арочного металлодетектора, а также со стереокамерой 1 и обзорной камерой 2 и имеющий внутреннюю память, содержащую данные внешних признаков сотрудников охраны.
[64]Система работает следующим образом (Фиг. 1-4). С помощью стереокамеры 1 формируют видеостереоизображение зоны контроля, расположенной между линией входа 5 и линией выхода 6 включительно, и передают его в блок управления 4.
[65]С помощью средства контроля 3, выполненного в виде арочного металлодетектора, определяют наличие контролируемого параметра (металлического предмета) для человека, находящегося в зоне контроля, при этом формируют сигнал тревоги в виде подачи напряжения на сухие контакты блока управления 4.
[66]С помощью обзорной камеры 2 формируют видеоизображение зоны контроля в направлении, обратном прямому разрешенному направлению 9 прохода через средство контроля 3, и передают его в блок управления 4.
[67]С помощью блока управления 4 записывают в базу данных в памяти блока управления 4 изображения со стереокамеры 1 и обзорной камеры 2. С помощью блока управления 4 распознают сигнал тревоги, полученный во время нахождения, по меньшей мере, одного человека в зоне контроля, а также анализируют стереоизображение со стереокамеры 1, при этом распознают наличие, по меньшей мере, одного человека в зоне контроля. Для каждого распознанного в качестве человека выполняют следующие операции: распознают, по меньшей мере, один внешний признак (например, лицо) человека на изображении с обзорной камеры 2 и записывают изображение внешнего признака человека в базу данных в памяти блока управления 4; фиксируют нарушение и формируют доказательную базу, если был получен сигнал тревоги, а человек прошел через зону контроля, при этом пересек линию входа 5 и линию выхода 6 в прямом направлении 9; фиксируют нарушение и формируют доказательную базу, если, по меньшей мере, два пристроившихся вплотную друг за другом («паровозиком») человека пересекли линию входа 5 в прямом направлении 9; фиксируют нарушение и формируют доказательную базу, если ни одного из людей, находящихся в зоне контроля, не распознают, по меньшей мере, по одному внешнему признаку в качестве сотрудника охраны, путем сравнения внешнего признака человека, по меньшей мере, с одним внешним признаком сотрудника охраны, хранящимся в памяти блока управления 4.
[68]С помощью блока управления 4 формируют доказательную базу, при этом: записывают в память информацию о прохождении через зону контроля человека с контролируемым параметром (металлическим предметом); помечают в базе данных в памяти блока управления 4 изображение внешнего признака этого человека; помечают в базе данных в памяти блока управления 4 видеоизображение с обзорной камеры 2 человека во время прохождения им зоны контроля; а также записывают в базу данных в памяти блока управления 4 время, дату и место фиксации этого нарушения.
[69]С помощью блока управления 4 формируют доказательную базу, при этом: записывают в память блока управления 4 информацию о прохождении пристроившихся вплотную друг за другом людей; помечают в базе данных в памяти блока управления 4 изображение внешнего признака, по меньшей мере, одного из пристроившихся вплотную друг за другом людей; помечают в базе данных в памяти видеоизображение с обзорной камеры 2 пристроившихся вплотную друг за другом людей во время пересечения ими линии входа в прямом направлении; а также записывают в базу данных в памяти блока управления 4 время, дату и место фиксации этого нарушения.
[70]С помощью блока управления 4 формируют доказательную базу, при этом: записывают в память блока управления 4 информацию об отсутствии сотрудника охраны в зоне контроля; помечают в базе данных в памяти блока управления 4 видеоизображение с обзорной камеры с отсутствующими сотрудниками охраны в зоне контроля; а также записывают в базу данных в памяти блока управления 4 время, дату и место фиксации этого нарушения.
[71]Хотя описанный выше вариант выполнения изобретения был изложен с целью иллюстрации настоящего изобретения, специалистам ясно, что возможны разные модификации, добавления и замены, не выходящие из объема и смысла настоящего изобретения, раскрытого в прилагаемой формуле изобретения.
