патент
№ RU 2674115
МПК F16L55/11

Герметизирующее устройство газового тракта

Авторы:
Лобанов Олег Александрович Чекушин Александр Дмитриевич Тумановская Валентина Павловна
Все (12)
Номер заявки
2017145527
Дата подачи заявки
25.12.2017
Опубликовано
04.12.2018
Страна
RU
Дата приоритета
15.04.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к области машиностроения, а именно к герметизации газовых трактов, работающих в переменных климатических условиях. Герметизирующее устройство представляет собой заглушку в виде тонкостенного стакана с днищем и боковой поверхностью. Боковая поверхность стакана состоит из одного или нескольких последовательно сопряженных участков пониженной жесткости, каждый из которых состоит из цилиндрического и торообразного участков. Торообразные участки обращены выпуклой стороной в сторону оси газового тракта, а на внутренней стенке последнего в зоне торообразных участков выполнены кольцевые канавки. Таким образом боковая поверхность заглушки образует со стенкой газового тракта торообразные пояса, которые заполняются адгезионным составом на основе герметика, эластичного в широком диапазоне температур. Такая конструкция позволяет вскрываться заглушке при достижении заданного давления. 1 ил.

Формула изобретения

Герметизирующее устройство газового тракта, состоящее из трубопровода и заглушки, выполненной в виде тонкостенного стакана, боковая поверхность которого соединена со стенкой трубопровода адгезионным составом, отличающееся тем, что боковая поверхность стакана, состоящая из одного или более участков пониженной жесткости, выпуклых в сторону оси трубопровода, образует со стенкой трубопровода торообразные пояса, заполненные адгезионным составом, а в качестве адгезионного состава использован эластичный в широком диапазоне температур герметик, при этом на внутренней стенке трубопровода, в зоне торообразных поясов выполнены кольцевые канавки.

Описание

Изобретение относится к области машиностроения, а именно, к герметизации газовых трактов и направлено на совершенствование конструкции.

Известна конструкция герметизирующего узла, содержащая металлическую заглушку, скрепленную с внутренней поверхностью адгезионным составом, и защитную заглушку, выполненную из пенопласта (п. №2478817, РФ, кл. F02K 9/97, 2011 г. ).

Как правило, адгезионным составом в таких соединениях выступает клеевой состав (например, ВК-9 15Е15 ТУ11), образующий при застывании жесткий клеевой шов. Недостатком такого соединения является нарушение герметичности стыка заглушки с газовым трактом при длительном пребывании конструкции в переменных климатических условиях из-за растрескивания клеевого шва ввиду неравномерных температурных деформаций корпуса герметизируемого узла и заглушки. Решению данной проблемы способствовало бы применение эластичного в широком диапазоне температур герметика в качестве адгезионного состава. Однако, клеевое соединение с использованием герметика не обладает достаточной адгезионной прочностью, что приводит к снижению давления вскрытия герметизируемого узла.

Задачей предполагаемого изобретения является повышение надежности герметизации газового тракта от воздействия внешней среды после длительного пребывания последнего в переменных климатических условиях.

Указанная задача решается тем, что в герметизирующем устройстве газового тракта, состоящем из трубопровода и заглушки, выполненной в виде тонкостенного стакана, боковая поверхность которого соединена со стенкой трубопровода адгезионным составом, боковая поверхность стакана, состоящая из одного или более участков пониженной жесткости, выпуклых в сторону оси трубопровода, образует со стенкой трубопровода торообразные пояса, заполненные адгезионным составом, а в качестве адгезионного состава использован эластичный в широком диапазоне температур герметик, при этом на внутренней стенке трубопровода, в зоне торообразных поясов выполнены кольцевые канавки.

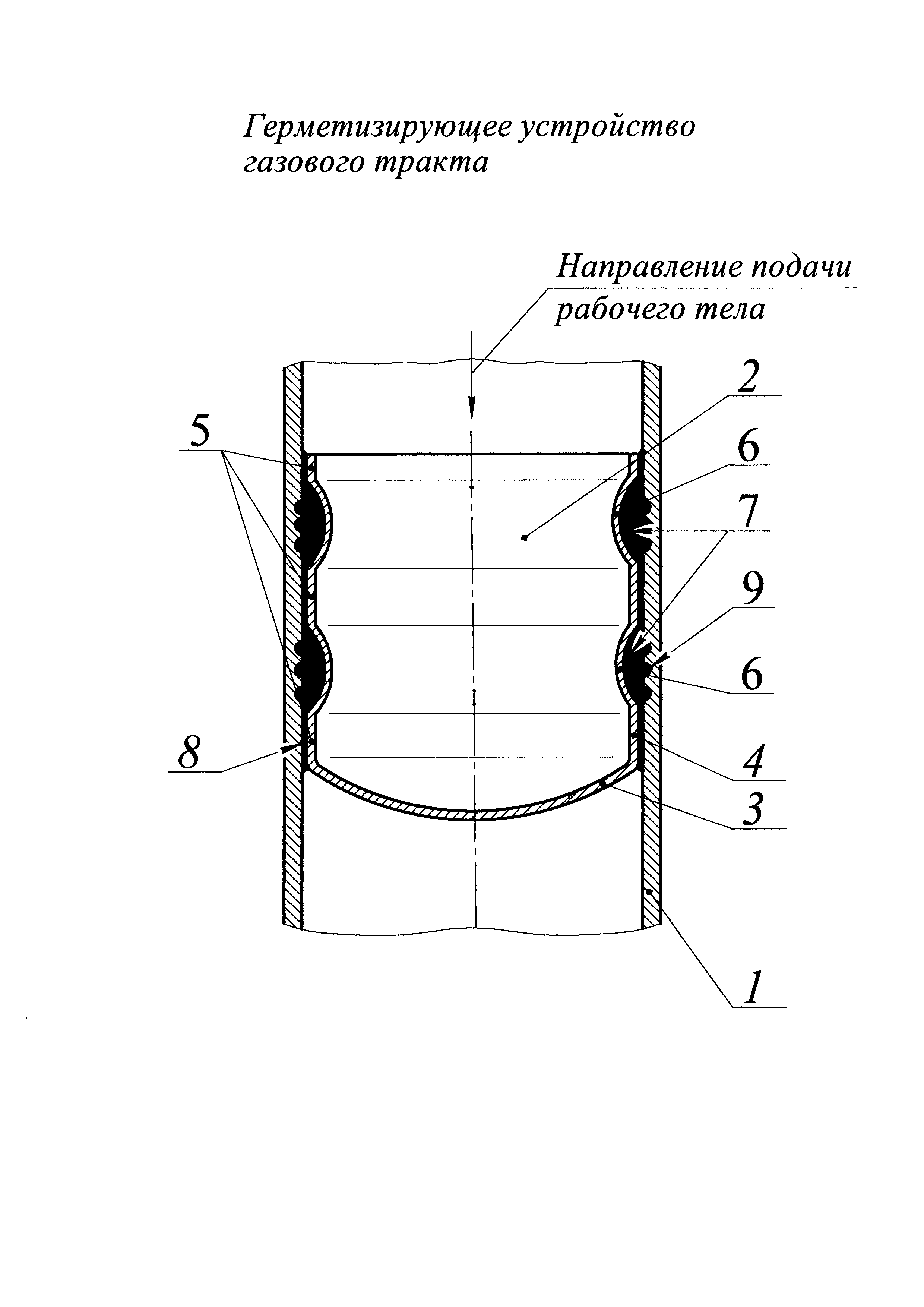

На фиг. приведена конструкция герметизирующего устройства газового тракта.

Герметизирующее устройство состоит из трубопровода 1 и заглушки 2. Заглушка 2 представляет собой тонкостенный стакан с днищем 3 и боковой поверхностью 4. Боковая поверхность 4 состоит из одного или нескольких последовательно сопряженных участков пониженной жесткости, каждый из которых содержит цилиндр 5 и торообразный участок 6. Понижение жесткости указанных участков можно добиться за счет их утонения или использования менее прочного материала. Таким образом, боковая поверхность 4 стакана образует с внутренней стенкой трубопровода 1 торообразные пояса 7, заполненные адгезионным составом 8. Адгезионный состав 8 представляет собой эластичный в широком диапазоне температур герметик, например, У-30 МЭС-5 ТУ 38 1051386-80. На внутренней стенке трубопровода 1 в зоне торообразных поясов 7 выполнены кольцевые канавки 9.

Устройство работает следующим образом. При неработающем газовом тракте заглушка 2 обеспечивает защиту внутренней полости трубопровода 1. При подаче рабочего тела в трубопровод 1 важно, чтобы заглушка 2 срабатывала при достижении определенного давления. Благодаря тому, что участки 5 и 6 имеют пониженную жесткость боковая поверхность 4 под действием давления рабочего тела деформируется в зоне торообразных поясов 7, поджимая эластичный герметик к внутренней стенке трубопровода 1. Это позволяет вскрываться заглушке 2 при достижении заданного давления, несмотря на то, что герметик не обладает достаточной адгезионной прочностью. Благодаря тому, что торообразные участки 6 являются выпуклыми в сторону оси трубопровода 1 и находятся напротив кольцевых канавок 9, под действием давления утолщенный эластичный шов герметика вдавливается в кольцевые канавки 9, обеспечивая закливание заглушки 2 и тем самым, гарантируется ее вылет при заданном давлении. Варьируя количеством участков с торообразными поясами 7, можно подобрать необходимое давление вылета заглушки.

Таким образом, как видно из вышеизложенного, обеспечивается повышение надежности герметизации газового тракта от внешней среды после длительного пребывания последнего в переменных климатических условиях и срабатывания заглушки при достижении заданного давления.
