патент
№ RU 2666453
МПК B65D39/00

УСТРОЙСТВО ДЛЯ ГЕРМЕТИЧНОГО ЗАКРЫВАНИЯ БУТЫЛКИ

Авторы:
Медведева Татьяна Алексеевна
Номер заявки
2017108181
Дата подачи заявки
13.03.2017
Опубликовано
07.09.2018
Страна
RU
Дата приоритета
27.05.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
5
Реферат

Устройство для герметичного закрывания бутылки относится к средствам укупоривания бутылок, заполненных содержимым, например, напитков, в том числе алкогольных для сохранения их первоначального количества и качества на пути от изготовителя (расфасовщика) до потребителя. Устройство содержит пробку 12, средство ее фиксации на горлышке бутылки 11, включающее в себя отрывной поясок 13 и запорное кольцо 2 с фиксирующим выступом 3. Для повышения надежности устройство снабжено фиксируемой на запорном кольце 2 гильзой 1, выполненной из материала более жесткого, чем материал запорного кольца 2, боковая стенка 10 которого выполнена с выемкой в зоне расположения фиксирующего выступа 3. 2 з.п. ф-лы, 5 ил.

Формула изобретения

1. Устройство для герметичного закрывания бутылки, содержащее пробку, средство ее фиксации на горлышке бутылки, включающее в себя отрывной поясок и запорное кольцо с фиксирующим выступом, отличающееся тем, что снабжено фиксируемой на запорном кольце гильзой, выполненной из материала более жесткого, чем материал запорного кольца, боковая стенка которого выполнена с выемкой в зоне расположения фиксирующего выступа.
2. Устройство по п. 1, отличающееся тем, что гильза выполнена с кольцевым упором, контактирующим с нижним торцом запорного кольца, и кольцевым буртиком, размещенным между нижним торцом отрывного пояска и кольцевым выступом, выполненным на запорном кольце.
3. Устройство по п. 1 или 2, отличающееся тем, что запорное кольцо, пробка и отрывной поясок выполнены с выступами, зацепленными с выступами, выполненными на венчике бутылки.

Описание

Изобретение относится к средствам укупоривания бутылок, заполненных содержимым, например, напитков, в том числе алкогольных для сохранения их первоначального количества и качества на пути от изготовителя (расфасовщика) до потребителя.

Известно устройство для герметичного закрывания бутылки, содержащее пробку, средство ее фиксации на горлышке бутылки, включающее в себя отрывной поясок и запорное кольцо с фиксирующим выступом (см. патент РФ на полезную модель №102208 от 20.02.2011).

Известное устройство имеет следующие недостатки.

При нагревании устройства, например опусканием в кипящую воду, пластик становится достаточно мягким, для того чтобы, не разрушив, снять устройство с горлышка бутылки. Для того чтобы снять устройство с горлышка бутылки достаточно приложить усилие вверх на нижнюю кромку запорного кольца. При этом запорное кольцо увеличивает свой диаметр, зазор между горлышком бутылки и запорным кольцом увеличивается до размера, достаточного для поворота фиксирующего выступа, который перестает быть препятствием для устройства с горлышка бутылки.

При укупорке бутылки устройство напрессовывают на горло бутылки, фиксирующий выступ проходит через кольцеобразное ребро горла бутылки, при этом запорное кольцо значительно деформируется и увеличивает свой диаметр. При увеличении диаметра запорного кольца перемычки, связывающие запорное кольцо с отрывным пояском могут разрушиться, что особенно часто проявляется при пониженной температуре, когда пластики становятся хрупкими.

При приложении усилия к язычку отрывного пояска создается крутящий момент относительно горла бутылки, и запорное кольцо вращается вокруг горла бутылки и перемычки, связывающие запорное кольцо с отрывным пояском не разрушаются. Этот недостаток проявляется в конце удаления отрывного пояска, когда выступы выходят из взаимного зацепления. Так такой же недостаток проявляется при вращении крышки относительно венчика при передаче крутящего момента крышке от отрывного пояска через перемычки.

Технический результат, на достижение которого направлено изобретение, заключается в повышении надежности устройства за счет исключения недостатков известного технического решения.

Технический результат достигается тем, что устройство для герметичного закрывания бутылки, содержащее пробку, средство ее фиксации на горлышке бутылки, включающее в себя отрывной поясок и запорное кольцо с фиксирующим выступом, снабжено фиксируемой на запорном кольце гильзой, выполненной из материала более жесткого, чем материал запорного кольца, боковая стенка которого выполнена с выемкой в зоне расположения фиксирующего выступа.

Гильза может быть выполнена с кольцевым упором, контактирующим с нижним торцом запорного кольца, и кольцевым буртиком, размещенным между нижним торцом отрывного пояска и кольцевым выступом, выполненным на запорном кольце.

Запорное кольцо, пробка и отрывной поясок выполнены с выступами, зацепленными с выступами, выполненными на венчике бутылки.

Сущность изобретения поясняется чертежами.

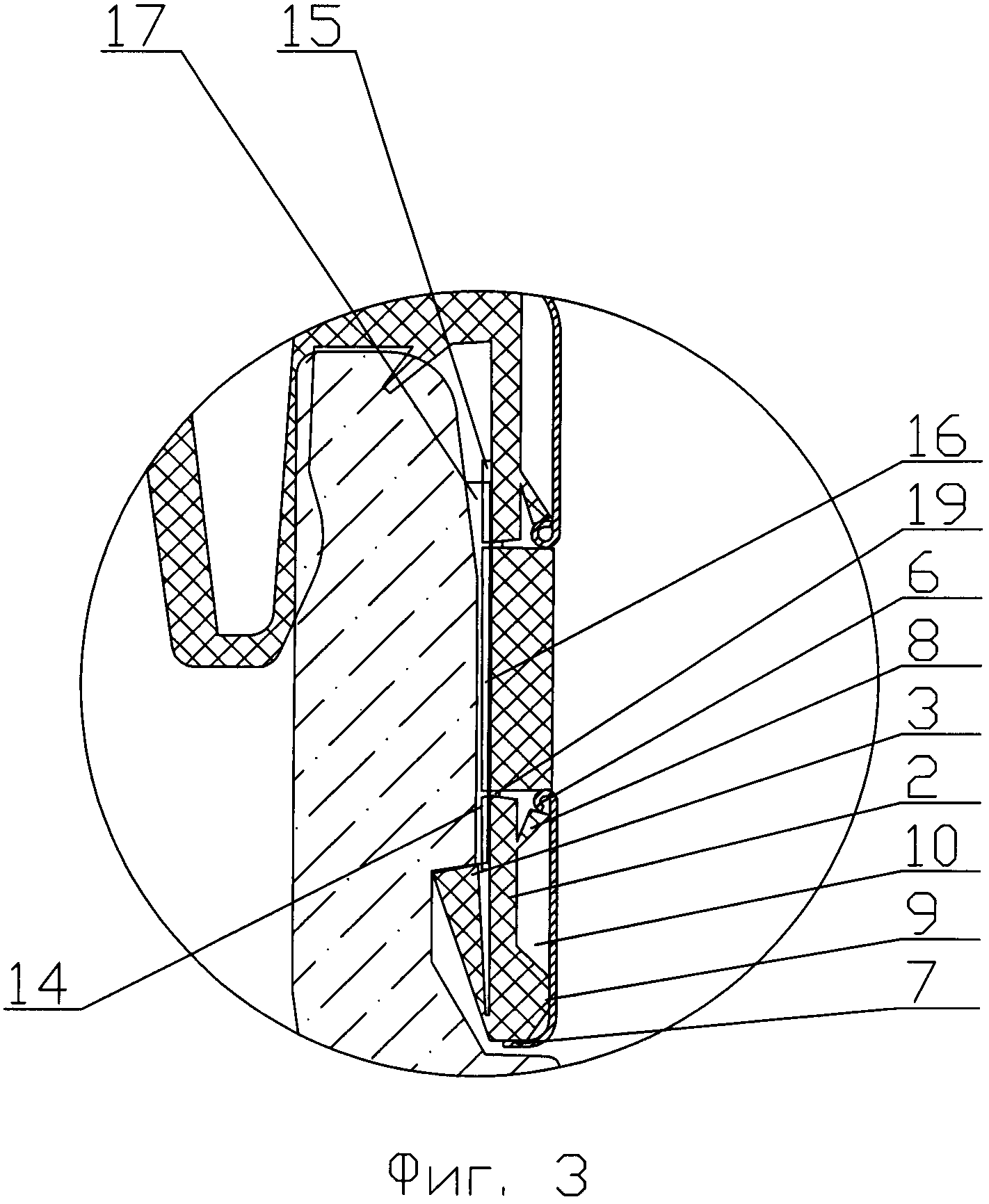

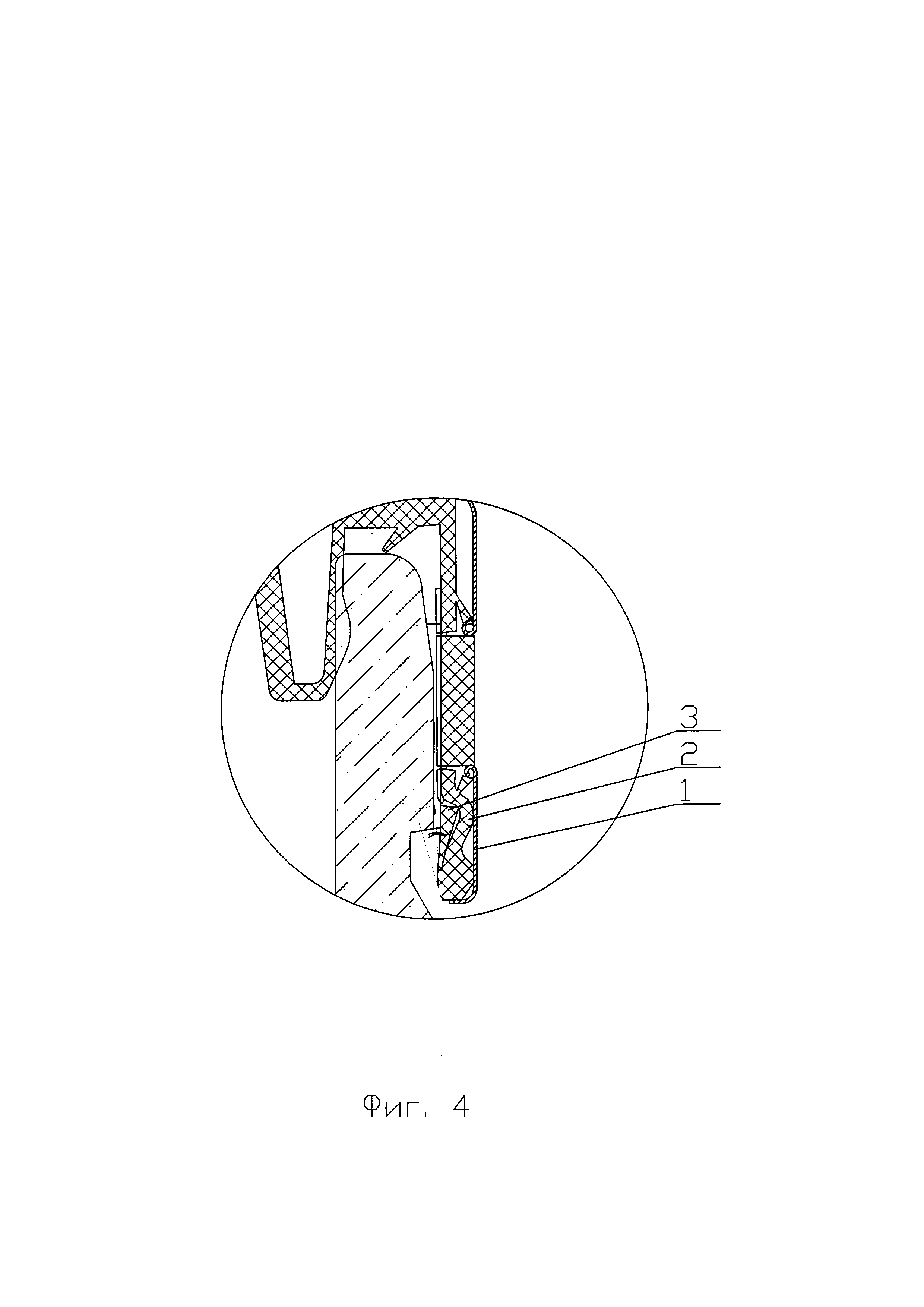

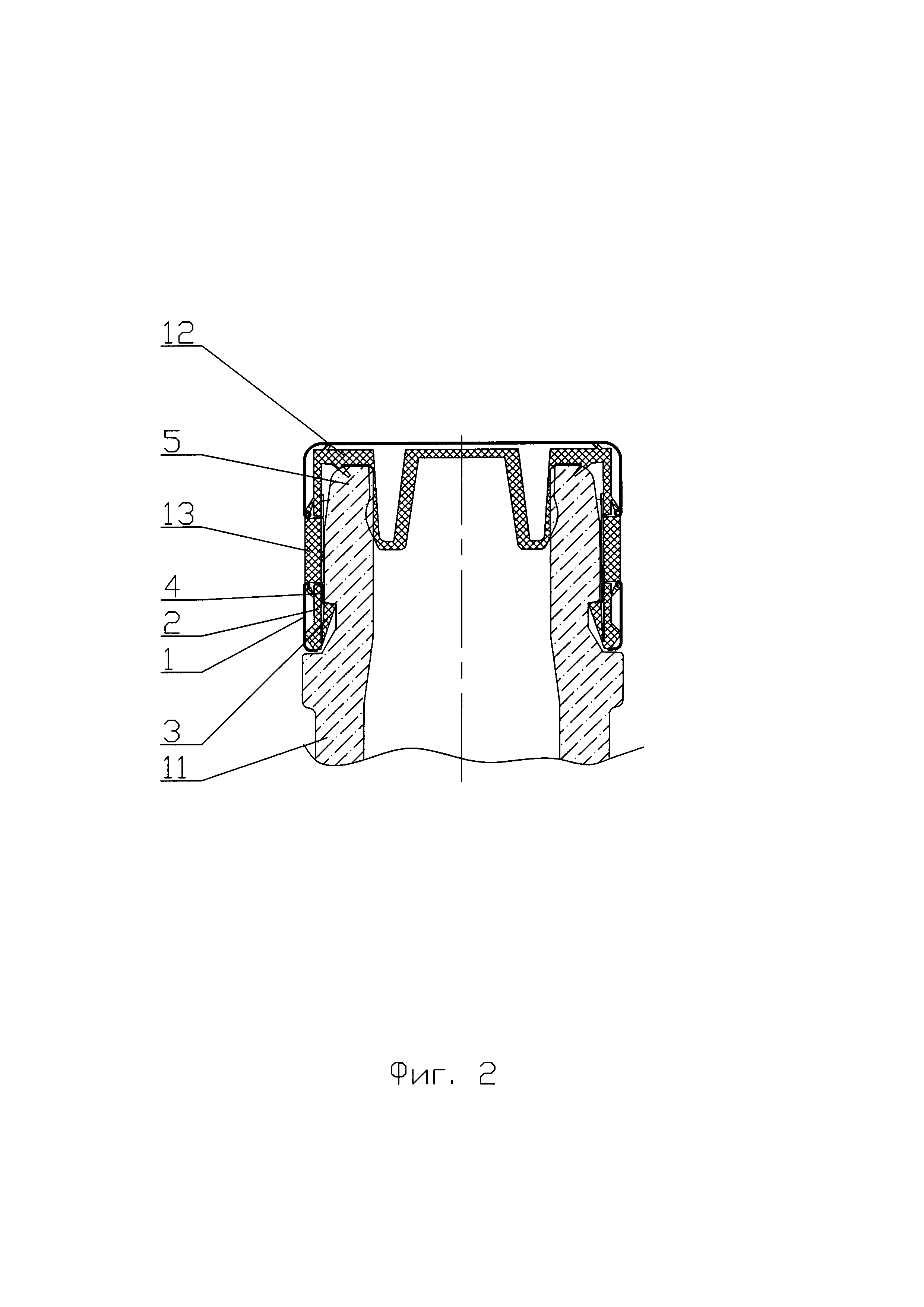

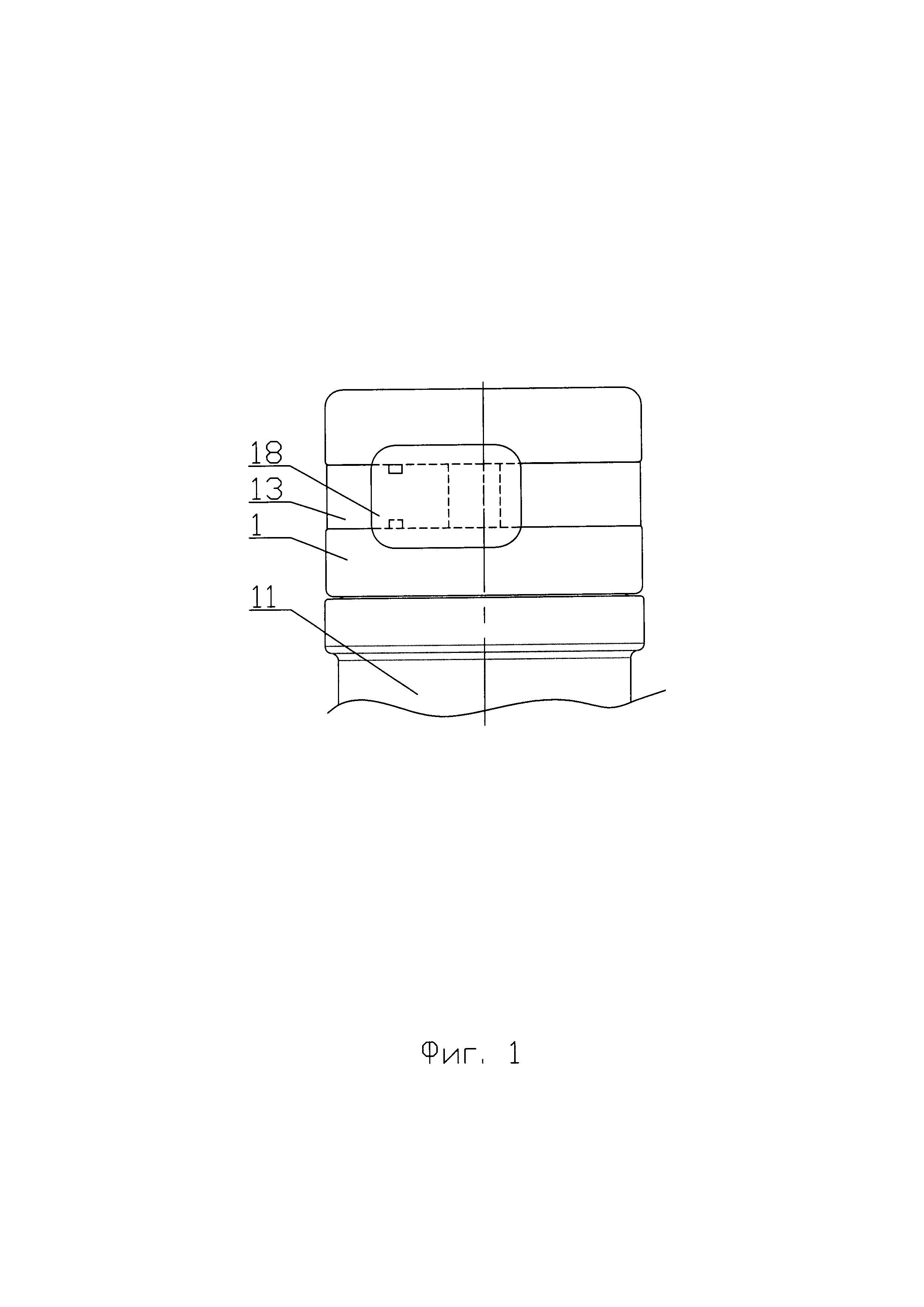

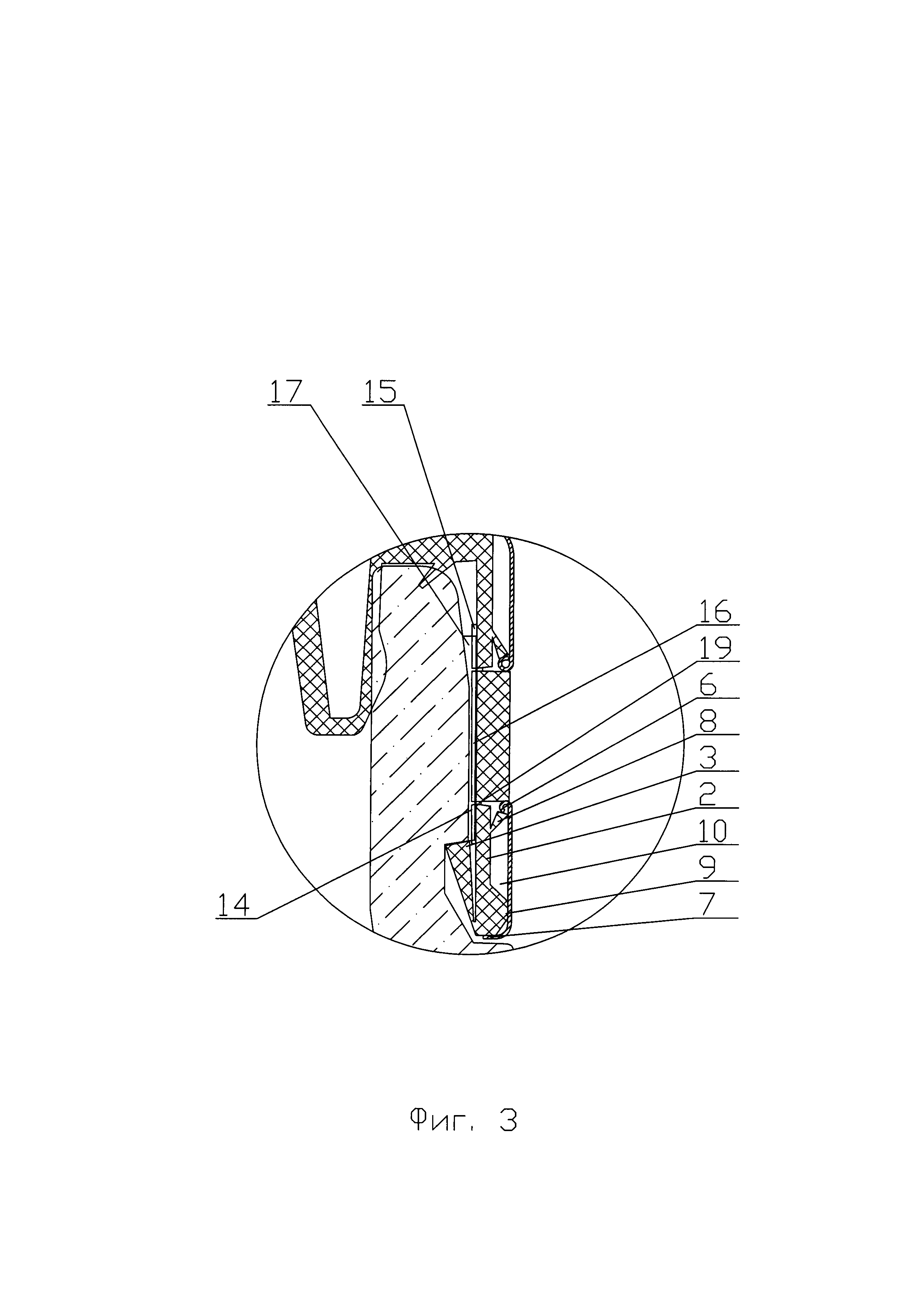

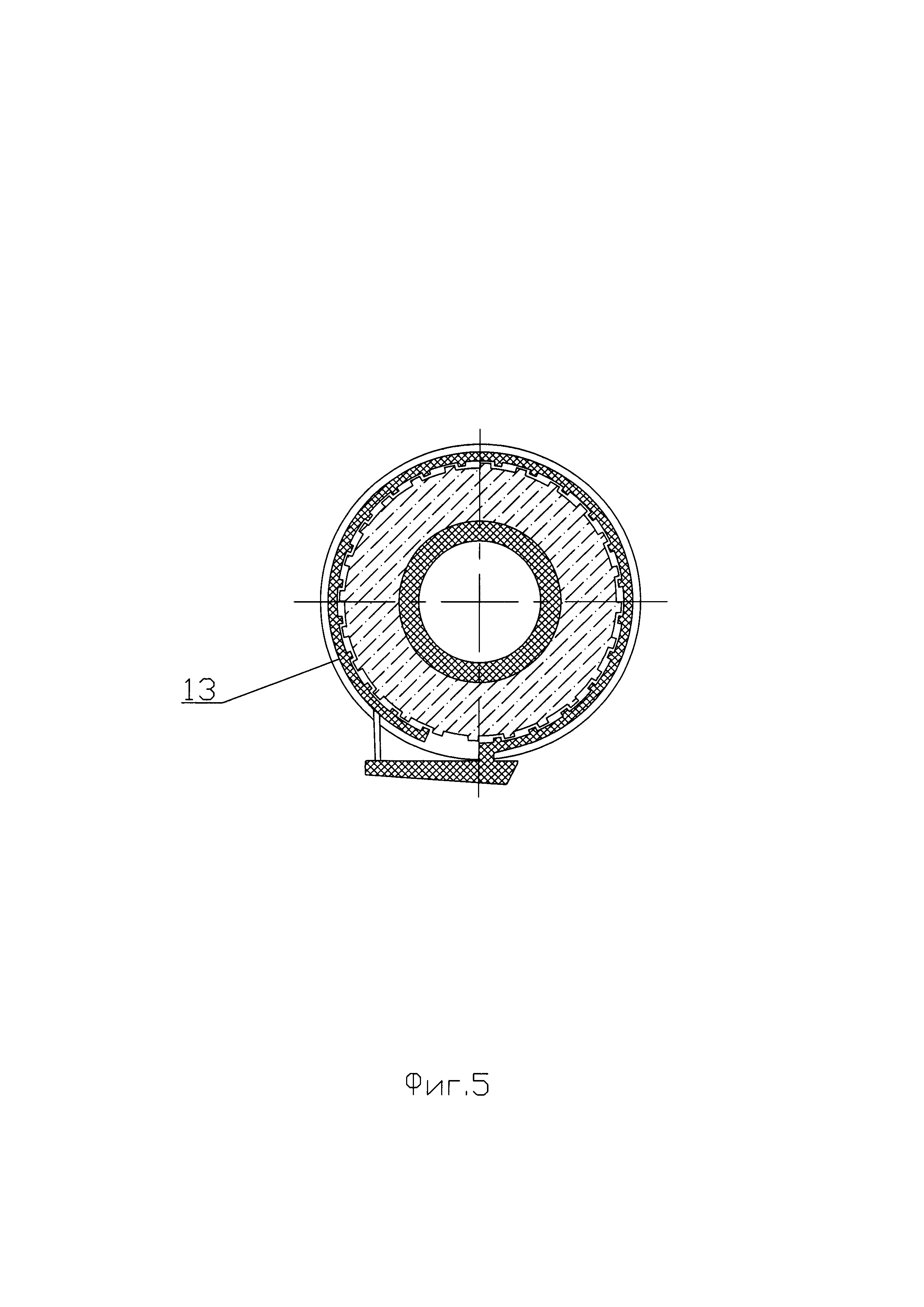

На фиг. 1 показан нешний вид устройства на горле бутылки; на фиг. 2 - сечение устройства и горла бутылки по их центральной оси; на фиг. 3 - узел А на фиг. 2; на фиг. 4 - узел А на фиг. 2 в момент прохождения устройств а при укупорке бутылки; на фиг. 5 - сечение С-С, на фиг 2.

Усовершенствованная технология укупорки заключается в следующем.

Наличие гильзы 1 на запорном кольце 2 в виде цилиндрической обечайки, изготовленной из металла или пластика более жесткого, чем материал запорного кольца 2, позволяет ограничить расширение запорного кольца 2 на уровне расположения фиксирующего выступа 3 во время его деформации при прохождении замковой утолщенной части фиксирующего выступа 3 кольцеобразного выступа 4 венчика 5.

Гильза 1 имеет кольцевой буртик 6 с одной стороны и кольцевой упор 7 с другой стороны. Кольцевой буртик 6 упирается в выступ 8, кольцевой упор 7 упирается в выступ 9, что обеспечивает фиксацию гильзы 1 относительно запорного кольца 2.

Боковая стенка 10 запорного кольца 2 выполнена с выемкой в зоне расположения фиксирующего выступа 3, что обеспечивает ее упругую деформацию при напрессовке устройства на горло бутылки 11 и в конце напрессовки перемещение фиксирующего выступа 3 в положение фиксации.

Запорное кольцо 2, пробка 12 и отрывной поясок 13 выполнены с выступами соответственно 14, 15 и 16, зацепленными с выступами 17, выполненными на венчике 5 бутылки 11.

При приложении усилия к лапке 18 отрывного пояска 13 при вскрытии бутылки потребитель создает крутящий момент на отрывном пояске 13, который через перемычки 19 передается на запорное кольцо 2.

Выступы 14 и 15 предотвращают вращение запорного кольцо 2 и пробки 12 относительно горла бутылки 11.
