[1]Изобретение относится к автоматическому оружию и может быть использовано в механизмах подачи автоматического оружия с ленточным питанием.
[2]Во всех образцах автоматического оружия с ленточным питанием боеприпасами при подаче патронной ленты происходит инерционное перемещение патронной ленты внутри автоматики изделия, что снижает надежность работы механизма подачи образца оружия.
[3]Известен механизм подачи патронов 30-мм автоматического гранатомета на станке АГС-17 (см. Руководство по 30-мм автоматическому гранатомету на станке АГС-17, Министерство обороны СССР, Москва, 1982 г., http://forum.guns.ru/forummessage/18/140174.html), выбранный в качестве ближайшего аналога, содержащий вращающийся рычаг подачи с подпружиненным подавателем и ограничители. Ограничители представляют собой два фиксирующих пальца, расположенных на крышке. При движении затвора вперед рычаг подачи перемещается вправо и подаватель заходит за очередной патрон, ограничители удерживают ленту от перемещения назад внутри оружия. При откате затвора после выстрела рычаг подачи перемещается влево и подаватель перемещает ленту на шаг, очередной патрон упирается в специальные выступы приемника и устанавливается на линию снижения. В коробке магазина, присоединяемой к гранатомету, находится выступающий пластинчатый элемент для устранения инерционного перемещения патронной ленты при подаче внутри оружия.
[4]Недостатком данной конструкции является низкая надежность работы механизма подачи патронов, так как выступающий пластинчатый элемент не устраняет полностью инерционное перемещение патронной ленты внутри оружия.
[5]Технической задачей заявляемого изобретения является повышение надежности работы механизма подачи патронной ленты.
[6]Технический результат заключается в полном исключении инерционного перемещения патронной ленты внутри оружия при подаче патронной ленты.
[7]Поставленная задача достигается тем, что механизм подачи патронов автоматического оружия с ленточным питанием содержит вращающийся на оси рычаг подачи с подпружиненным подавателем, ограничитель. Механизм подачи патронов снабжен отсекателем, шарнирно установленным на крышке и выполненным с возможностью взаимодействия с патронной лентой, отсекатель представляет собой подпружиненный двуплечий рычаг с профильной поверхностью, взаимодействующей с рычагом подачи, причем в конце подачи патронной ленты одно плечо отсекателя взаимодействует с патронной лентой, другое плечо взаимодействует с крышкой.
[8]Сущность изобретения поясняется чертежами, на которых изображено:

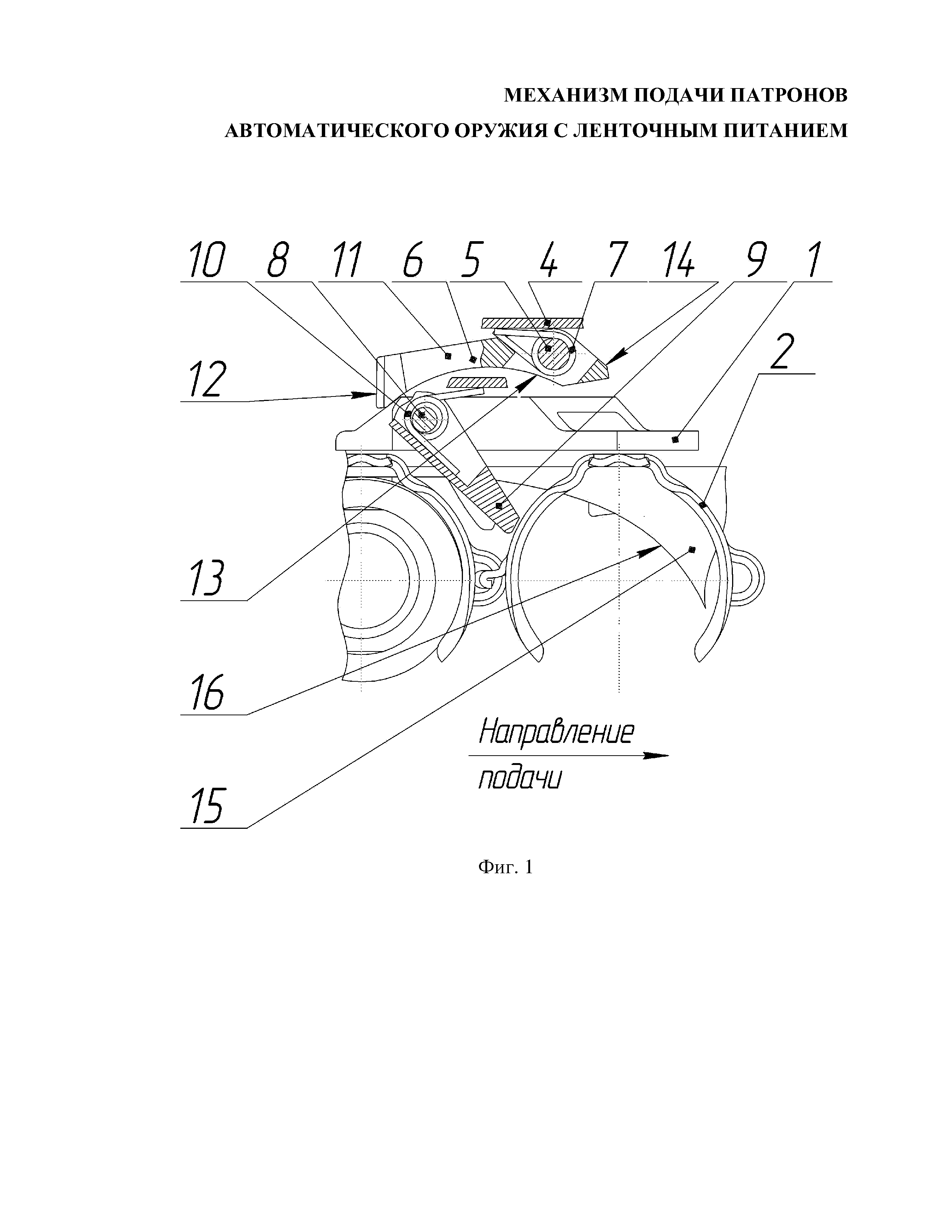

[9]на фиг.1 – общий вид оружия – положение деталей механизма подачи в начале подачи патронной ленты на шаг;

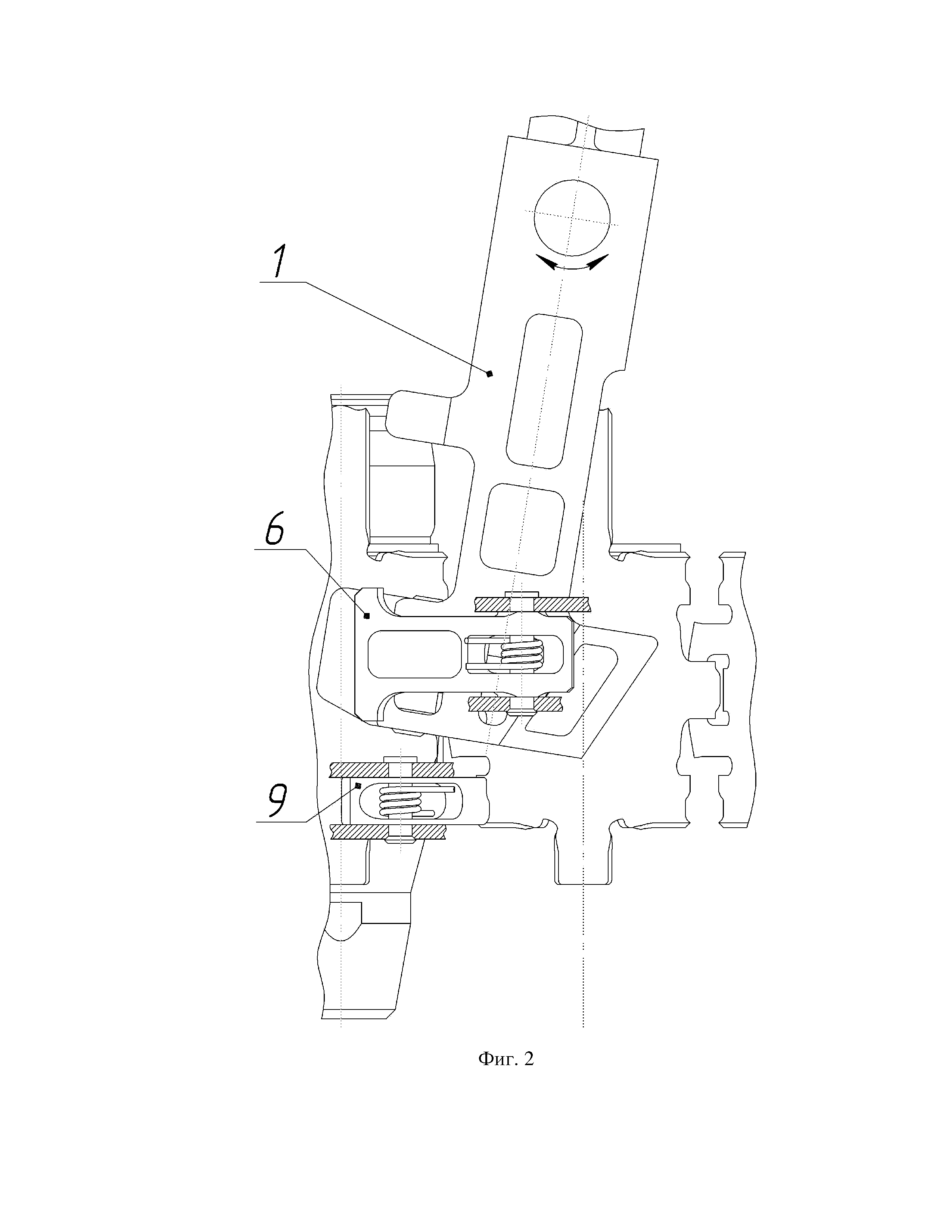

[10]на фиг.2 – вид сверху оружия – положение деталей механизма подачи в начале подачи патронной ленты на шаг;

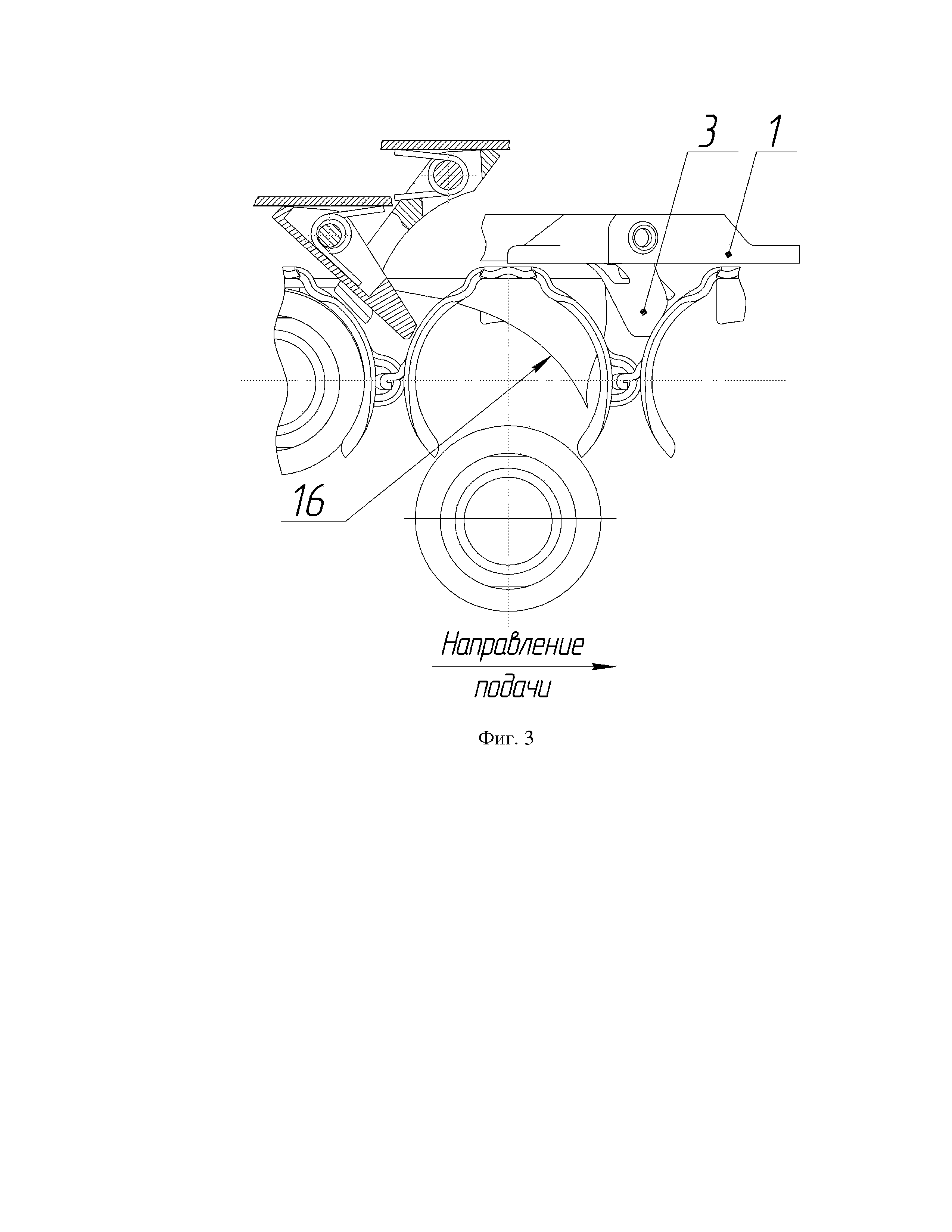

[11]на фиг.3 – общий вид оружия – положение деталей механизма подачи в конце подачи патронной ленты на шаг;

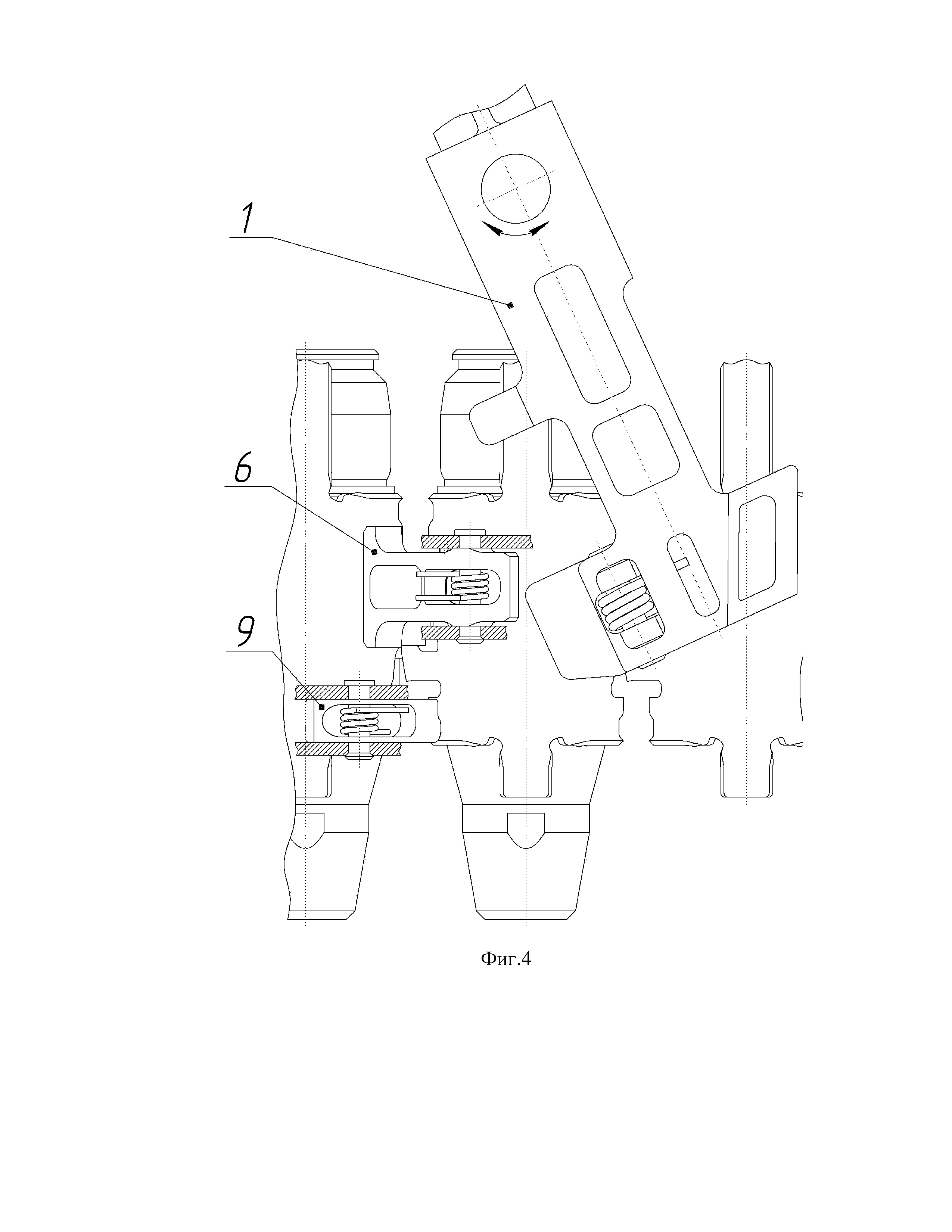

[12]на фиг.4 – вид сверху оружия – положение деталей механизма подачи в конце подачи патронной ленты на шаг.
[13]Механизм подачи патронов автоматического оружия с ленточным питанием содержит рычаг подачи 1 патронной ленты 2 с подпружиненным подавателем 3. В неподвижной во время стрельбы крышке 4 на оси 5 расположен отсекатель 6 с пружиной 7, на оси 8 расположен ограничитель 9 с пружиной 10. Отсекатель 6 выполнен в виде двуплечего рычага, одно плечо 11 которого своим торцом 12 взаимодействует с патронной лентой 2, а профильной поверхностью 13 взаимодействует с рычагом подачи 1 при его перемещении, другое плечо 14 взаимодействует с крышкой 4. Механизм подачи патронов включает съемник 15, на котором выполнена профильная поверхность 16.
[14]В начале подачи рычаг подачи 1 находится под отсекателем 6 и отжимает его вверх. При подаче рычаг подачи 1 толкает патронную ленту 2 подавателем 3, при этом ограничитель 9, складываясь, перескакивает через очередное звено патронной ленты 2 и под действием пружины 10 встает в исходное положение. По мере продвижения рычага подачи 1 вперед по направлению подачи очередной патрон, скользя по профильной поверхности 16 съемника 15, снижается из звена, а отсекатель 6 под действием своей пружины 7 опускается вниз и в конце подачи встает в положение, препятствующее инерционному перебегу патронной ленты за линию снижения – досылания, и удерживает освободившееся звено в положении, не препятствующем досыланию сниженного патрона в ствол.
[15]При движении рычага подачи 1 назад ограничитель 9 удерживает патронную ленту 2 на месте, подаватель 3 складывается и перескакивает через освободившееся звено патронной ленты 2. Рычаг подачи 1 отжимает отсекатель 6 вверх и выводит его из взаимодействия с патронной лентой 2, обеспечивая подачу следующего патрона.
[16]Предложенная конструкция механизма подачи автоматического оружия с ленточным питанием позволяет повысить надежность работы механизма подачи за счет полного исключения инерционного перемещения патронной ленты внутри оружия при подаче патронной ленты.
