патент
№ RU 2491673
МПК H01B17/26

ИЗОЛЯТОР ВЫСОКОВОЛЬТНЫЙ ОПОРНЫЙ

Авторы:
Кошелев Егор Олегович
Правообладатель:
Номер заявки
2011137126/07
Дата подачи заявки
09.09.2011
Опубликовано
27.08.2013
Страна
RU
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к электротехническим изделиям, а именно, к изоляторам высоковольтным опорным, предназначенным для закрепления токопровода высокого напряжения на силовых опорах электрических (электрошоковых) заграждений. Изолятор содержит основу и сопряженные с ней по радиусу четыре прямоугольных ребра, симметрично расположенных по длине основы. В вершинах ребер выполнены сквозные отверстия. С двух сторон основы, по ее торцам, между отверстиями ребер и через центр основы выполнены клинообразные канавки, перпендикулярно расположенные по отношению друг к другу, глубиной 5-10 мм. Конструкция изолятора изолирует токопровод от заземляющего провода и атмосферных осадков, а также воспринимает силу от натяжения проводов на сжатие основы и ребер, что повышает его механическую прочность. 2 ил.

Формула изобретения

Изолятор высоковольтный опорный, выполненный из электроизоляционного материала высокой механической прочности, содержащий основу и сопряженные с ней четыре прямоугольных ребра, симметрично расположенных по длине основы, отличающийся тем, что ребра с основой сопряжены по радиусу, в вершинах ребер выполнены четыре сквозных отверстия, а по торцам основы - две клинообразные канавки, перпендикулярно расположенные по отношению друг к другу, в двух отверстиях и канавке с одной стороны основы размещается токопровод и закрепляется на промежуточной опоре, с другой стороны основы аналогично размещается заземляющий провод и закрепляется на силовой опоре, причем канавки и отверстия повышают электроизоляционную защиту токопровода от заземляющего провода и от атмосферных осадков, а их перпендикулярное расположение позволяет воспринимать встречное усилие от натяжения двух проводов на сжатие основы и ребер, что обеспечивает высокую механическую прочность изолятора.

Описание

Изобретение относится к электротехническим изделиям, а именно, к изоляторам высоковольтным опорным, предназначенным для закрепления токопровода высокого напряжения на силовых опорах (межучастковых, межсекционных, угловых и концевых) электрических (электрошоковых) заграждений.

Известна конструкция Высоковольтного изолятора Полищука для электроизгороди (ВИЛ), предназначенного для устройства защитных электрических заграждений на опорах действующих электросигнализационных систем (см. авторское свидетельство №1617465, зарегистрированное в Госреестре изобретений СССР от 01.09.1990 г.).

Известна так же конструкция Изолятора специального полиэтиленового (ИСП), предназначенного для закрепления колючей проволоки и кабеля на опорах электросигнализационных заграждений (см. авторское свидетельство №251401, зарегистрированное в Госреестре изобретений СССР от 01.04.1987 г.)

Основным недостатком изолятора ВИЛ является его недостаточная механическая прочность при натяжении проволоки (токопровода) больше 50-70 кг., а изолятора ИСП - недостаточные электрические параметры - напряжение пробоя 10 кВ., сопротивление изоляции 10 мОм, что значительно меньше величин предъявляемых к предлагаемому опорному изолятору - механическая прочность которого должна быть, примерно, 250-300 кг, напряжение пробоя - 20 кВ, сопротивление изоляции - 1000 мОм.

Наиболее близким к предлагаемому изобретению по своей сущности и достигаемому техническому результату является Высоковольтный изолятор Полищука (прототип). Этот изолятор содержит основание, выполненное в виде эллипсообразного фланца с двумя отверстиями для крепления к опоре и сопряженного с ним полого конического электроизоляционного корпуса с ребрами, верхняя часть которых сопряжена с головкой, в которой закреплен токопровод. Этот изолятор обладает высокими электрическими параметрами и, одновременно, недостаточной механической прочностью.

Технической задачей предлагаемого изобретения является разработка и создание конструкции Изолятора высоковольтного опорного с электрическими параметрами, примерно, совпадающими с параметрами прототипа, а по механической прочности, значительно превышающие его параметры. Эта конструкция должна быть технологична в производстве и монтаже, а так же иметь высокие эксплуатационные свойства.

Эти задачи решаются за счет создания конструкции из электроизоляционного материала высокой механической прочности, содержащей основу с четырьмя симметрично расположенными на ней четырехугольными ребрами, сопряженными с основой по радиусу. Длина основы может быть принята, например, 30-40 мм, а высота и ширина ребер, соответственно, 20-30 и 10-15 мм. В вершинах ребер выполнены сквозные отверстия. С двух сторон основы, по ее торцам, между отверстиями ребер и через центр основы выполнены клинообразные канавки, перпендикулярно расположенные по отношению друг к другу, глубиной 5-10 мм.

Токопровод с одной, торцевой стороны основы, располагается в канавке и отверстиях двух ребер. С другой стороны он скручивается, образуя петлю и закрепляется на промежуточной опоре. Заземляющий провод закрепляется так же в канавке и отверстиях перпендикулярных ребер, скручивается, образуя петлю с другой стороны основы и крепится к силовой опоре. Канавки могут быть выполнены, например, шириной, сверху - 6 мм, снизу - 4 мм, а отверстия - диаметром 3-4 мм, что позволит закреплять в них провод диаметром от 1,5 до 3,0 мм.

Предлагаемая конструкция изолятора позволяет воспринимать встречные усилия от натяжения токопровода и заземляющего провода на сжатие основы и ребер. Она рассчитана на рабочее натяжение проводов - 250-300 кг, одновременно эта конструкция, практически изолирует токопровод от заземляющего провода и атмосферных осадков.

Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию «изобретательский уровень».

Предлагаемый изолятор может быть изготовлен из материала имеющего высокое электрическое сопротивление и механическую прочность, например, из специально подобранной смеси полиэтиленов высокого и низкого давления. Его конструкция должна быть технологична в производстве, удобна при монтаже и надежна при эксплуатации.

Этот изолятор, практически, с большей эффективностью, заменит известные изоляторы, применяемые для устройства электрических заграждений.

Основные характеристики и параметры предлагаемого изолятора, следующие:

- надежное и устойчивое закрепление в нем токопровода и заземляющего провода диаметром от 1,5 до 3,0 мм;

- напряжение пробоя между токопроводом и заземляющим проводом в пределах 20 кВ;

- сопротивление изоляции между токопроводом и заземляющим проводом более 1000 мОм;

- механическая прочность от натяжения проволок более 200 кг;

- рабочая температура эксплуатации от +50°С до -50°С;

- масса изолятора в пределах 25 грамм;

- цвет изолятора черный;

- на каждом изоляторе выбивается его марка, номер пресс формы и ее гнезда.

На Фиг.1 изображен изолятор, вид спереди;

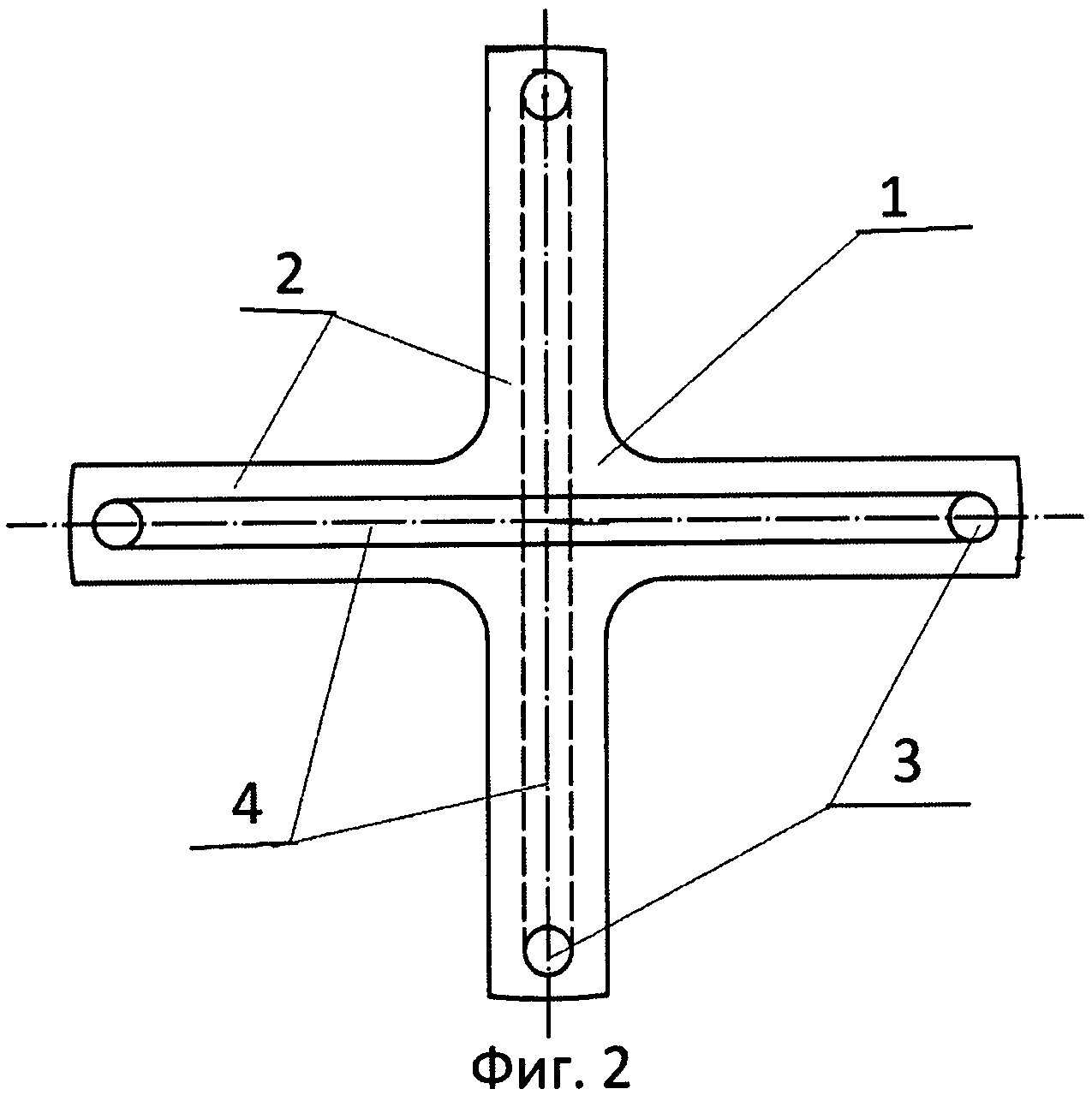

На Фиг.2 тоже, вид сверху;

Изолятор состоит из основы - 1, ребер - 2, с отверстиями - 3, клинообразных канавок - 4.

Предлагаемый изолятор с большей эффективностью, чем прототип, будет применяться для закрепления токопровода на силовых опорах электрических заграждений, что позволит получить значительный экономических эффект.

Источники информации

1. Авторское свидетельство N251401 от 01.04.1987.

2. Авторское свидетельство N1617465 от 01.09.1990 (прототип).
