патент
№ RU 2543600
МПК A61G1/00

СКЛАДНОЙ ФИКСАТОР ГОЛОВЫ ДЛЯ ИММОБИЛИЗАЦИИ ПОСТРАДАВШЕГО НА ЩИТЕ-НОСИЛКАХ

Авторы:
Разнатовский Юрий Михайлович Медведева Ольга Сергеевна Будже Михаил Константинович
Все (4)
Номер заявки
2013146605/12
Дата подачи заявки
18.10.2013
Опубликовано
10.03.2015
Страна
RU
Как управлять
интеллектуальной собственностью
Чертежи
2
Реферат

Изобретение относится к медицинскому оборудованию, а именно к средствам фиксации головы для иммобилизации пострадавшего на щите-носилках. Складной фиксатор головы содержит основание 1, на котором закреплена эластичная накладка 2 под голову. По краям основания с каждой стороны выполнены радиальные пазы 3, в которых размещены ремни 4 для крепления основания фиксатора головы к носилкам и радиальные пазы 5 для размещения ремня 6 для фиксации лба и ремня 7для фиксации подбородка. На основании 1 фиксатора головы закреплены две боковые опоры 8 для головы. Каждая боковая опора выполнена в виде съемного элемента, разделенного линиями сгиба на три конструктивные секции. Первая секция в виде вертикальной стенки 9 с в окном 10 центре и закрепленной эластичной накладкой 11 для головы, вторая в виде основания 12 опоры, а третья в виде боковой наклонной опоры 13 с щелевым окном 14 для установки и демонтажа опоры для головы и направляющим козырьком 15 для ремней 6 и 7 фиксации лба и подбородка. Элементы крепления накладок, основания и ремней фиксации выполнены в виде ленты «велькро». Ремни для фиксации лба и подбородка пострадавшего снабжены эластичными накладками и запорными кольцами. 7 з.п. ф-лы, 3 ил.

Формула изобретения

1. Складной фиксатор головы, содержащий пластиковое основание, ремни для крепления к щиту-носилкам, ремни для фиксации лба и подбородка, отличающийся тем, что фиксатор головы содержит основание, на котором закреплена эластичная накладка под голову, по краям основания с каждой стороны выполнены радиальные пазы, в которых размещены ремни для крепления основания фиксатора головы к носилкам и радиальные пазы, в которых размещены соответственно ремень для фиксации лба пострадавшего и ремень для фиксации его подбородка, на основании фиксатора головы закреплены две боковые опоры для головы, каждая боковая опора выполнена в виде съемного сборно-разборного элемента, разделенного линиями сгиба с выполненными на них перфорациями, на три конструктивные секции, первая секция представляет собой вертикальную стенку, в центре которой выполнено окно и закреплена эластична накладка для головы, вторая секция представляет собой боковую наклонную опору с щелевым окном для установки и демонтажа опоры для головы и направляющим козырьком для ремней и фиксации лба и подбородка, а третья секция является основанием боковой опоры.

2. Фиксатор головы по п.1, отличающийся тем, что эластичные накладки на основании фиксатора головы и на вертикальных стенках боковых опор для головы снабжены элементами крепления в виде ленты «велькро».

3. Фиксатор головы по п.1, отличающийся тем, что стороны основания опор для головы, контактирующие с основанием фиксатора головы, снабжены элементами крепления в виде ленты «велькро».

4. Фиксатор головы по п.1, отличающийся тем, что сторона основания фиксатора головы, контактирующая с носилками, снабжена элементами крепления в виде ленты «велькро».

5. Фиксатор головы по п.1, отличающийся тем, что ремни для фиксации лба и подбородка пострадавшего снабжены эластичными накладками.

6. Фиксатор головы по п.1, отличающийся тем, что ремни для фиксации лба и подбородка пострадавшего снабжены запорными кольцами, а на концах установлены элементы крепления в виде ленты «велькро».

7. Фиксатор головы по п.1, отличающийся тем, что ремни для фиксации к щиту-носилкам снабжены запорными кольцами, а на концах установлены элементы крепления в виде ленты «велькро».

8. Фиксатор головы по п.1, отличающийся тем, что эластичные накладки выполнены из изолона-пенополиэтилена.

Описание

[1]

Изобретение относится к медицинскому оборудованию, а именно к конструктивным средствам фиксации головы для иммобилизации пострадавшего на щите-носилках. Изобретение найдет эффективное применение в различных медицинских учреждениях, полевых условиях, при стихийных бедствиях и т.д. для удобной и безопасной транспортировки больных и раненых с различными видами повреждений.

[2]

Известен надувной подголовник для транспортировки пострадавших (заявка на изобретение №94025699, A61G 1/00) из водо- и воздухонепроницаемого материала с отводной трубкой для подачи воздуха во внутреннее пространство, включающий две горизонтальные плоскости. Подголовник имеет четыре вертикальные плоскости, а в средней части имеет углубление для размещения головы пострадавшего, выполненное с учетом его антропометрических данных, в котором расположена надувная подушка с возвышающейся частью для верхнего отдела позвоночника и шеи. Надувная подушка выполнена съемной.

[3]

Недостатком надувного подголовника по заявке №94025699 является то, что надувной подголовник не позволяет фиксировать голову пострадавшего в процессе транспортировки. Данный подголовник не позволяет обеспечить удобного размещения головы пострадавшего без смещения в любом направлении, что обуславливает пониженную безопасность пострадавшего в процессе транспортировки от места аварии до стационарного лечебного учреждения.

[4]

Известны различные конструкции медицинских носилок для переноски больных. Однако большинство известных конструкций медицинских носилок не могут обеспечить щадящий режим транспортировки пострадавшего или тяжелобольного с большими травмами с места его нахождения (например, с большими повреждениями позвоночника, переломами конечностей и т.п.).

[5]

Известны иммобилизирующие носилки (патент на полезную модель №64903, A61G 1/00), содержащие платформу и подголовник, выполненные в виде наборов продольных ребер жесткости, расположенных параллельно друг другу, устройство для фиксации пострадавшего на платформе, выполненное в виде набора стяжных ремней, расположенных перпендикулярно оси симметрии платформы, и приспособление для перемещения носилок вручную.

[6]

Подголовник снабжен двумя устройствами для фиксации головы пострадавшего, первое из которых выполнено в виде первого ремня с плоской налобной подвижной нетравмирующей упругой пластиной и с первой застежкой «велькро», а второе выполнено в виде второго ремня с чашеобразной подвижной нетравмирующей упругой опорой для подбородка и со второй застежкой «велькро», кроме этого, подголовник снабжен съемной подушкой, закрепленной на верхней панели первого чехла с помощью третьей застежки «велькро».

[7]

Анализ конструкции подголовника по патенту РФ №64903 позволяет констатировать, что данный подголовник не позволяет обеспечить удобного и безопасного размещения головы пострадавшего без смещения ее в любом направлении, что обуславливает возможность ухудшения состояния пострадавшего, получение им дополнительной травматизации в процессе транспортировки от места аварии до лечебного учреждения.

[8]

Известны санитарные носилки разового использования (патент РФ №2182477, A61G 1/00), содержащие жесткую основу, имеющие длину и ширину больше, чем длина и ширина пострадавшего, лежащего на спине, головную часть, закрепленные на основе средства, обеспечивающие фиксацию пострадавшего на носилках, и ручки, предназначенные для поднятия носилок.

[9]

Головная часть носилок, выполненная вместе с основой, дополнительно содержит средства фиксации головы пострадавшего. В качестве средств фиксации головы пострадавшего используют поролоновые подушечки и по меньшей мере две пары лямок, фиксирующих лоб и нижнюю челюсть пострадавшего.

[10]

Медицинская практика использования подобных одноразовых носилок свидетельствует, что средства фиксации головы пострадавшего в виде поролоновых подушечек и системы лямок для фиксации лба и подбородка не позволяют обеспечить необходимую жесткость и надежность фиксации головы пострадавшего. Эластичный материал поролоновых подушечек не позволяет обеспечить безопасного размещения головы пострадавшего без смещения в любом направлении, что (как правило) обуславливает возможность ухудшения состояния пострадавшего, получение им дополнительной травматизации в процессе транспортировки от места аварии до лечебного учреждения.

[11]

Из уровня техники известны щит-носилки ЩН («Медицина экстремальных ситуаций мирного и военного времени»; каталог оборудования, издание 13, издание «ОМНИМЕД, 2008 г, стр.26, см. приложение к патентуемой заявке), которые являются наиболее близкими по технической сущности и конструктивной реализации к патентуемому изобретению и которые приняты в качестве прототипа.

[12]

Щит-носилки ЩН содержат собственно основание для размещения пострадавшего, пластиковый складной подголовник для фиксации головы пострадавшего, мягкие фиксаторы для лба и подбородка.

[13]

Существенным недостатком конструкции носилок ЩН является ненадежная фиксация головы пострадавшего. Реализованная в щите-носилках конструкция подголовника не позволяет обеспечить удобного и надежного размещения головы пострадавшего без смещения в любом направлении, что обуславливает пониженную безопасность пострадавшего в процессе транспортировки от места аварии до стационарного лечебного учреждения.

[14]

Технической задачей, на решение которой направлено патентуемое изобретение, является обеспечение удобной, безтравматической и безопасной транспортировки больных и раненых с различными видами повреждений от места аварии до стационарного лечебного медицинского учреждения.

[15]

Решение поставленной технической задачи достигается следующим образом.

[16]

Складной фиксатор головы, аналогичный описанному в каталоге ОМНИМЕД, 2008 г., содержащий пластиковое основание, ремни для крепления к щиту-носилкам, ремни для фиксации лба и подбородка, согласно патентуемому изобретению, фиксатор головы содержит основание, на котором закреплена эластичная накладка под голову. По краям основания с каждой стороны выполнены радиальные пазы, в которых размещены ремни для крепления основания фиксатора головы к носилкам и радиальные пазы, в которых размещены соответственно ремень для фиксации лба пострадавшего и ремень для фиксации его подбородка.

[17]

Изобретением предусмотрено, что на основании фиксатора головы закреплены две боковые опоры для головы. Каждая боковая опора выполнена в виде съемного сборно-разборного элемента, разделенного линиями сгиба с выполненной на них перфорацией на три конструктивные секции.

[18]

Первая секция боковой опоры для головы представляет собой вертикальную стенку, в центре которой выполнено окно. Первая секция снабжена элементами крепления в виде ленты «велькро».

[19]

Вторая секция представляет собой боковую наклонную опору с щелевым окном (под пальцы) для установки и демонтажа опоры для головы и направляющим козырьком для ремней фиксации лба и подбородка.

[20]

Третья секция является основанием боковой опоры, которая жестко фиксирует ее в собранном виде благодаря элементу крепления «велькро».

[21]

Согласно изобретению эластичные накладки на основании фиксатора головы и на вертикальных стенках боковых опор для головы снабжены элементами крепления в виде ленты «велькро».

[22]

При этом стороны основания боковых опор для головы, контактирующие с основанием фиксатора головы, снабжены элементами крепления в виде ленты «велькро», сторона основания фиксатора головы, контактирующая с носилками, также снабжена элементами крепления в виде ленты «велькро».

[23]

Предусмотрено, что ремни для фиксации лба и подбородка пострадавшего снабжены эластичными накладками, а также снабжены запорными кольцами, на концах которых установлены элементы крепления в виде ленты «велькро», а эластичные накладки выполнены из изолона-пенополиэтилена.

[24]

Согласно изобретению ремни для фиксации к щиту-носилкам снабжены запорными кольцами, а на концах установлены элементы крепления в виде ленты «велькро».

[25]

Согласно изобретению для увеличения степени фиксации к щиту-носилкам на обратной стороне основания фиксатора головы установлен элемент крепления в виде ленты «велькро»

[26]

Реализация в патентуемом складном фиксаторе головы совокупности новых конструктивных решений позволяет получить следующий технический результат:

[27]

- кардинально усовершенствовать конструкцию фиксатора головы для иммобилизации пострадавшего на щите-носилках, тем самым существенно повысить удобство и надежность размещения и иммобилизации больных и раненых при их транспортировке с места происшествия до стационарного лечебного учреждения;

[28]

- обеспечить удобную, безопасную и безтравматическую транспортировку раненых или пострадавших в соответствующее специализированное медицинское учреждение, поскольку патентуемая конструкция фиксатора обеспечивает высокую надежность иммобилизации головы пациента. Патентуемая конструкция складного фиксатора головы обладает повышенной жесткостью, сводя к нулю возможное смещение фиксатора головы относительно носилок-щита в продольном, поперечном, круговом направлениях относительно пострадавшего.

[29]

Сущность изобретения поясняется примером конкретной реализации патентуемого складного фиксатора головы и графическими материалами, на которых представлены:

[30]

Фиг.1 - общий вид в сборе складного фиксатора головы для иммобилизации пострадавшего;

[31]

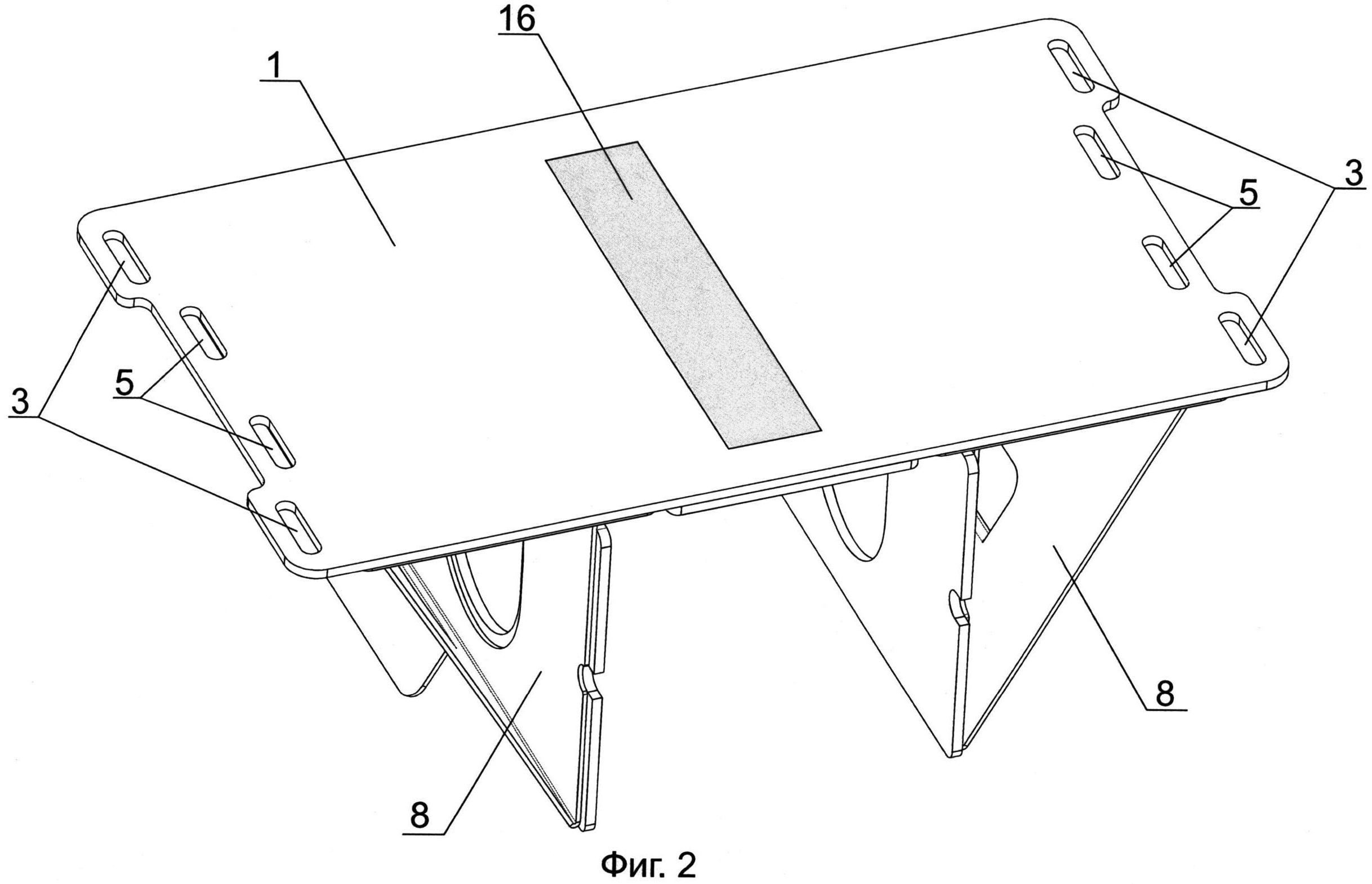

Фиг.2 - вид снизу (со стороны основания) складного фиксатора для головы;

[32]

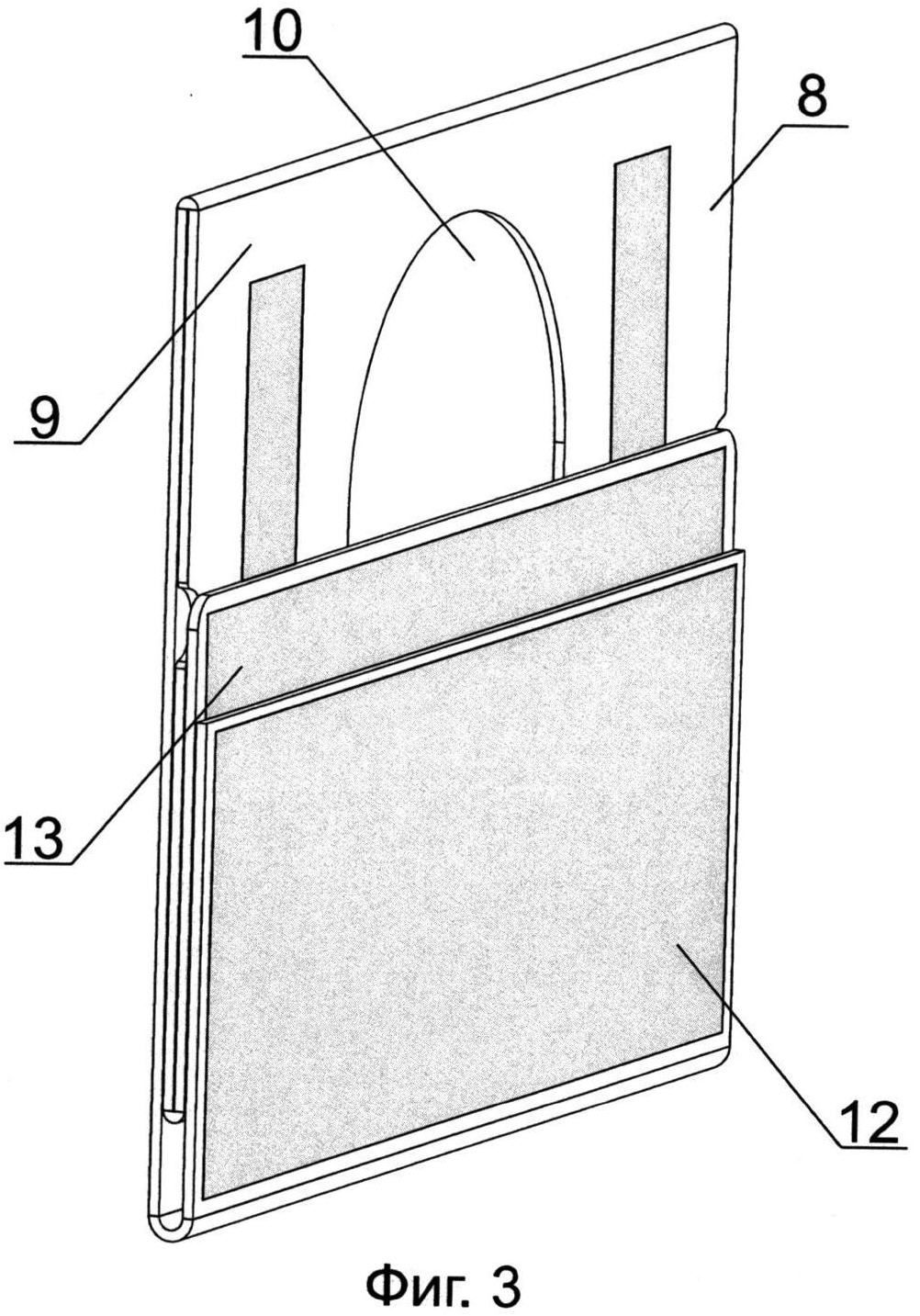

Фиг.3 - вид боковой опоры для головы в сложенном виде.

[33]

Патентуемый складной фиксатор головы содержит (фиг.1) пластиковое основание 1, на котором закреплена эластичная накладка 2 под голову.

[34]

По краям основания 1 с каждой стороны выполнены радиальные пазы 3, в которых размещены ремни 4 для крепления основания 1 фиксатора головы к щиту-носилкам и радиальные пазы 5, в которых размещены соответственно ремень 6 для фиксации лба пострадавшего и ремень 7 для фиксации его подбородка.

[35]

На основании 1 фиксатора головы закреплены две боковые опоры 8 для головы. Каждая боковая опора 8 (фиг.3) выполнена в виде съемного сборно-разборного элемента, разделенного линиями сгиба и выполненными на них перфорациями на три технологические секции.

[36]

Первая секция боковой опоры 8 представляет собой вертикальную стенку 9, в центре которой выполнено окно 10 и закреплена эластичная накладка 11 для головы (фиг.1, 3).

[37]

Окна 10 боковых опор 8 предназначены для комфортного расположения головы пострадавшего. В отверстия окна 10 помещаются его уши. Пострадавший должен постоянно иметь акустический контакт с внешним миром и врачом.

[38]

Вторая замыкающая секция боковой опоры 8 представляет собой боковую наклонную опору 13 с щелевым окном 14 для установки и демонтажа опоры для головы и направляющим козырьком 15 для ремней 6 и 7 фиксации лба и подбородка.

[39]

Направляющий козырек 15 предотвращает смещение и перекручивание ремней 6 и 7 при фиксации лба и подбородка пострадавшего.

[40]

Третья секция боковой опоры 8 является основанием 12 опоры 8, снабжена элементами крепления в виде ленты «велькро».

[41]

Сборно-разборная конструкция боковых опор 8 для головы удобна для хранения и транспортировки, поскольку в разобранном виде представляет плоский элемент с незначительными габаритными размерами (фиг.3).

[42]

Эластичные накладки 2 и 11 на основании 1 фиксатора головы и на вертикальных стенках 9 боковых опор 8 для головы снабжены элементами крепления в виде ленты «велькро» (фиг.1, 3).

[43]

Стороны основания 12 боковых опор 8 для головы, контактирующие с основанием 1 фиксатора головы, снабжены элементами крепления в виде ленты «велькро» (фиг.3).

[44]

Сторона основания 1 фиксатора головы, контактирующая с щитом-носилками, снабжена элементами крепления в виде ленты 16 «велькро» (фиг.2).

[45]

Ремни 6 и 7 для фиксации лба и подбородка пострадавшего снабжены эластичными накладками соответственно 18 и 19 (фиг.1), а также запорными кольцами 17, а на концах установлены элементы крепления в виде ленты «велькро».

[46]

Ремни 4 для фиксации основания 1 к щиту-носилкам (фиг.1) снабжены запорными кольцами, а на концах установлены элементы крепления в виде ленты «велькро».

[47]

Эластичные накладки 2, 11, 18 и 19 могут быть выполнены, например, из изолона-пенополиэтилена или аналогичного эластичного материала.

[48]

Патентуемый складной фиксатор головы используют следующим образом.

[49]

После прибытия медицинского персонала на место оказания неотложной медицинской помощи пострадавшим, оперативно осуществляется сборка складного фиксатора головы на щите-носилках.

[50]

Достают и распаковывают боковые опоры 8 для головы, которые при транспортировке находятся в сложенном плоском виде (фиг.3). Монтаж и крепление боковых опор 8 для головы на щите-носилках осуществляется в следующей последовательности:

[51]

Фиксируют основания 1 к щиту-носилкам - ремни 4 затягивают с помощью запорных колец (фиг.1) и затем закрепляют на оборотной стороне основания 1 с помощью элементов крепления в виде ремня-ленты «велькро».

[52]

Для повышения жесткости всей конструкции (щит-носилки и складной фиксатор для головы) предусмотрено дополнительное крепление складного фиксатора к щиту-носилкам с помощью элемента крепления в виде ленты 16 «велькро», которая размещена на оборотной стороне основания 1 (фиг.2).

[53]

Наличие ленты 16 «велькро» снизу основания 1, при нахождении ответной части на щите-носилках, существенно увеличивает жесткость всей конструкции, сводя к нулю возможное смещение фиксатора головы относительно щита-носилок в продольном, поперечном, круговом направлениях относительно пострадавшего, при транспортировке.

[54]

После монтажа основания 1 к щиту-носилкам осуществляют сборку и крепление боковых опор 8.

[55]

Из сложенной боковой опоры 8 формирую прямоугольный треугольник, далее замыкают между собой концы боковой опоры 8 с помощью контактной ленты «велькро», образуя жесткую единую конструкцию.

[56]

Для монтажа боковой опоры 8 на пластиковом основании 1 складного фиксатора головы продевают пальцы руки в щелевые окна 14, которые выполнены с каждой торцевой стороны боковой опоры 8, и осуществляют крепление каждой опоры 8 с помощью ленты «велькро» на пластиковом основании 1 (фиг.1).

[57]

Две боковые опоры 8 для головы закрепляют на основании 1 друг против друга с зазором, размер которого определяется физиологическими параметрами головы пострадавшего.

[58]

Для иммобилизации пострадавшего его укладывают на шите-носилках, при этом боковые опоры 8 размещают таким образом, чтобы уши пострадавшего комфортно находились в отверстиях окон 10, тем самым обеспечивается постоянный акустический контакт пострадавшего с внешним миром и медицинским персоналом.

[59]

После чего осуществляют фиксацию лба и подбородка пострадавшего. Для этого используют соответственно ремни 6 и 7 с эластичными накладками 18 и 19. Ремни 6 и 7 затягивают с помощью запорных колец 17. Концы ремней 6 и 7 закрепляют на оборотной стороне пластикового основания 1 с помощью размещенных на них элементов крепления в виде ленты «велькро». При этом направляющий козырек 15 предотвращает смещение и перекручивание ремней 6 и 7 при фиксации лба и подбородка пострадавшего.

[60]

Опытная апробация патентуемого складного фиксатора головы подтвердила его высокую эксплуатационную эффективность, удобство применения в широкой медицинской практике.

[61]

Так, в частности, медицинская практика использования патентуемого фиксатора головы подтвердила, что:

[62]

- разработанная конструкция фиксатора головы позволяет надежно и комфортно фиксировать голову пострадавшего на щите-носилках, практически исключить травмоопасность пациента при его транспортировке в соответствующее лечебное учреждение;

[63]

- патентуемая конструкция отличается повышенным удобством эксплуатации для медицинского персонала, все конструктивные элементы, которые имеют контакт с пострадавшим, могут быть оперативно заменены, без проведения полной дезинфекции изделия, при этом патентуемое устройство благодаря своей сборно-разборной конструкции удобно для транспортировки, хранения и дезинфекции.
