Установка для забивки свай

1

Изобретение относится к строительству, а именно к оборудованию для забивки свай в рубашке дизель-молотами при устройстве свайных фундаментов.

Известна копровая установка, оснаш,енная дизель-молотом, навесным баком с тру- 5 бопроводом, снабженным расходомером и запорным устройством для подачи воды или раствора (жидкости) в полость между сваей и грунтом одновременно с забивкой 1.

Недостатком указанной установки яв- ,Q ляется отсутствие автоматизации управления процессом подачи жидкости в полость между сваей и грунтом, что не позволяет выдерживать требуемый режим забивки свай в рубашке в зависимости от работы или остановки молота. Это приводит к не- 5 рациональному расходу жидкости, к сбоям метода и технологии забивки свай в рубашке а также к увеличению трудозатрат на ручное управление подачей жидкости и контроль за ее расходованием и опорожнением бака. 2о Тем самым при вынужденной остановке дизель-молота жидкость продолжает поступать в околосвайную полость и изливаться из нее. В случае опорожнения бака забивка сваи

продолжается без подачи жидкости в полость .

Наиболее близкой к предлагаемой является установка для забивки свай, включаюшая дизель-молот, гидросистему со шприцевым насосом, связанным через запорное устройство с дизель-молотом, трубопровод для подачи жидкости, емкость для жидкости 2.

Недостатком известной установки является отсутствие обратной связи гидросистемы с камерой сгорания дизель-молота. Кроме того, отсутствует контроль за расходом жидкости и наличием ее в гидросистеме.

Цель изобретения - автоматизация управления работой дизель-молота.

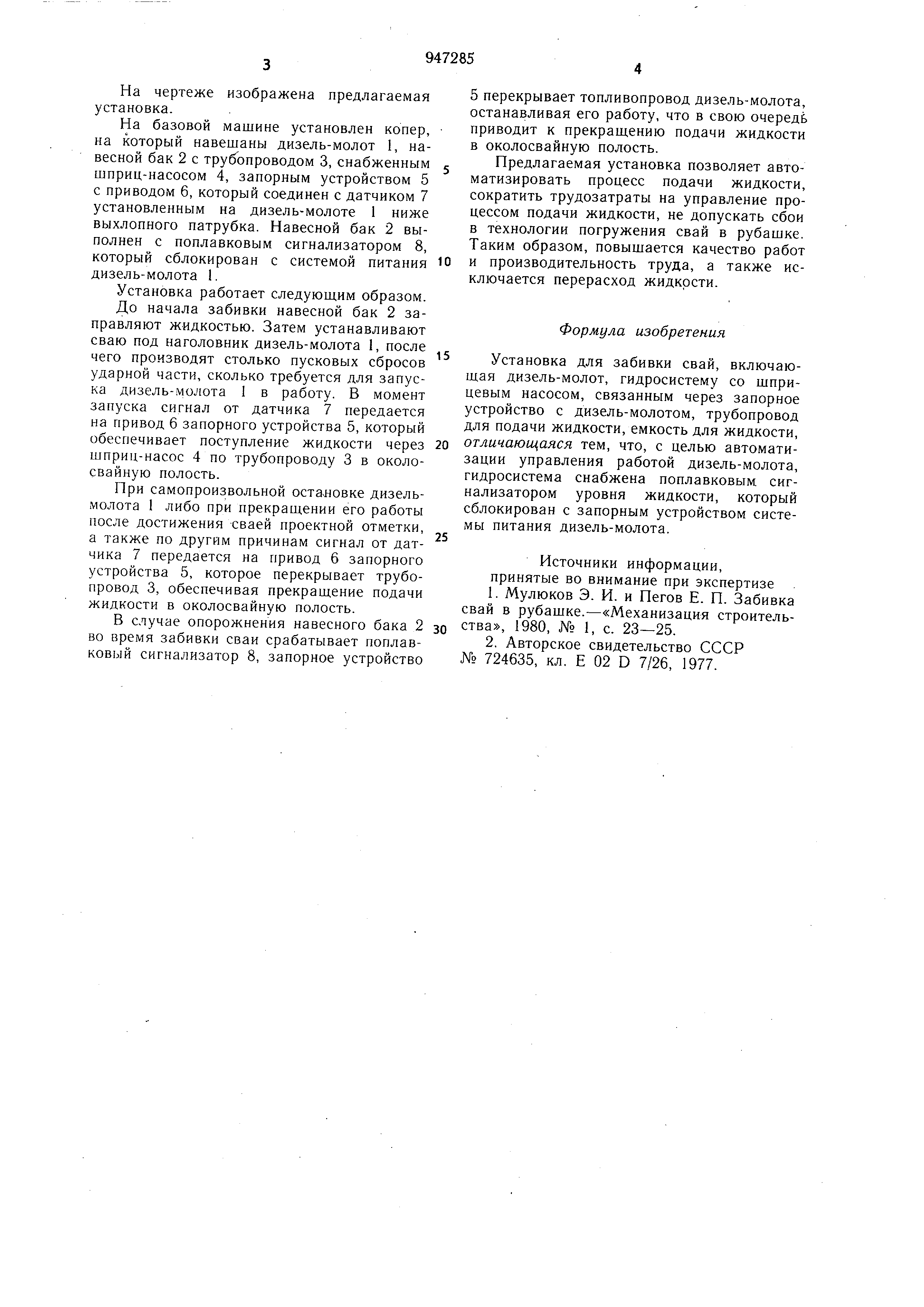

Указанная цель достигается тем, что в установке для забивания свай, включаюшей дизель-молот, гидросистему со шприцевым насосом, связанным через запорное устройство с дизель-молотом, трубопровод для подачи жидкости, гидросистема снабже на поплавковым сигнализатором уровня жидкости, который сблокирован с запорным устройством системы питания дизель-молота. На чертеже изображена предлагаемая установка. На базовой машине установлен копер, на который навешаны дизель-молот 1, навесной бак 2 с трубопроводом 3, снабженным шприц-насосом 4, запорным устройством 5 с приводом 6, который соединен с датчиком 7 установленным на дизель-молоте 1 ниже выхлопного патрубка. Навесной бак 2 выполнен с поплавковым сигнализатором 8, который сблокирован с системой питания дизель-молота 1. Установка работает следуюшим образом. До начала забивки навесной бак 2 заправляют жидкостью. Затем устанавливают сваю под наголовник дизель-молота 1, после чего производят столько пусковых сбросов ударной части, сколько требуется для запуска дизель-молота 1 в работу. В момент запуска сигнал от датчика 7 передается на привод 6 запорного устройства 5, который обеспечивает поступление жидкости через шприц-насос 4 по трубопроводу 3 в околосвайную полость. При самопроизвольной остановке дизельмолота 1 либо при прекращении его работы после достижения сваей проектной отметки, а также по другим причинам сигнал от датчика 7 передается на привод 6 запорного устройства 5, которое перекрывает трубопровод 3, обеспечивая прекращение подачи жидкости в околосвайную полость. В случае опорожнения навесного бака 2 во время забивки сваи срабатывает поплавковый сигнализатор 8, запорное устройство 5 перекрывает топливопровод дизель-молота, останавливая его работу, что в свою очередь приводит к прекращению подачи жидкости в околосвайную полость. Предлагаемая установка позволяет автоматизировать процесс подачи жидкости, сократить трудозатраты на управление процессом подачи жидкости, не допускать сбои в технологии погружения свай в рубашке. Таким образом, повышается качество работ и производительность труда, а также исключается перерасход жидкости. Формула изобретения Установка для забивки свай, включающая дизель-молот, гидросистему со шприцевым насосом, связанным через запорное устройство с дизель-молотом, трубопровод для подачи жидкости, емкость для жидкости, отличающаяся тем, что, с целью автоматизации управления работой дизель-молота, гидросистема снабжена поплавковым сигнализатором уровня жидкости, который сблокирован с запорным устройством системы питания дизель-молота. Источники информации, принятые во внимание при экспертизе 1.Мулюков Э. И. и Пегов Е. П. Забивка свай в рубащке.-«Механизация строительства , 1980, № 1, с. 23-25. 2.Авторское свидетельство СССР № 724635, кл. Е 02 D 7/26, 1977.

(54) УСТАНОВКА ДЛЯ ЗАБИВКИ СВАЙ
