Устройство для очистки сточных вод

1

Изобретение относится к устройствам для флотационной очистки промышленных сточных вод, содержащих нефтепродукты и может найти применение, например, в химической, нефтеперера-. батывающей промышленности.

Наиболее близким по технической сущности и достигаемому эффекту является флотационное устройство для осветления воды, включающее корпус, приспособление для удаления пены, смежно расположенные камеры смешения, реакции, хлопьеобразования с приспособлением для ввода водовоздушной смеси и камеру флотации, снабженную блоком тонкослойного разделения L11.

Недостатком известного устройства является низкая эффективность использования рабочего объема в зоне осветления, обусловленная наличием в ней турбулентных потоков, и в результате этого невысокая нагрузка по воде на устройство.

Цель изобретения - повышение производительности флотатора без снижения качества очищенной воды.

Указанная цель достигается тем, что в устройстве, содержащем корпус, приспособление для удаления пены, смежно расположенные камеры смешения.

реакции, хлопьеобразования с приспособлением для ввода водовоздушной смеси и камеру флотации, снабженную блоком тонкослойного разделения, . камера хлопьеобразования снабжена расположенными в ее верхней части наклонными пластинами, примыкающими к стенке камеры флотации. При этом элементы блока тонкослойного разделе10 ния размещены по всему сечению камеры флотации и расположены под прямым углом к пластинам камеры хлопьеобразования .

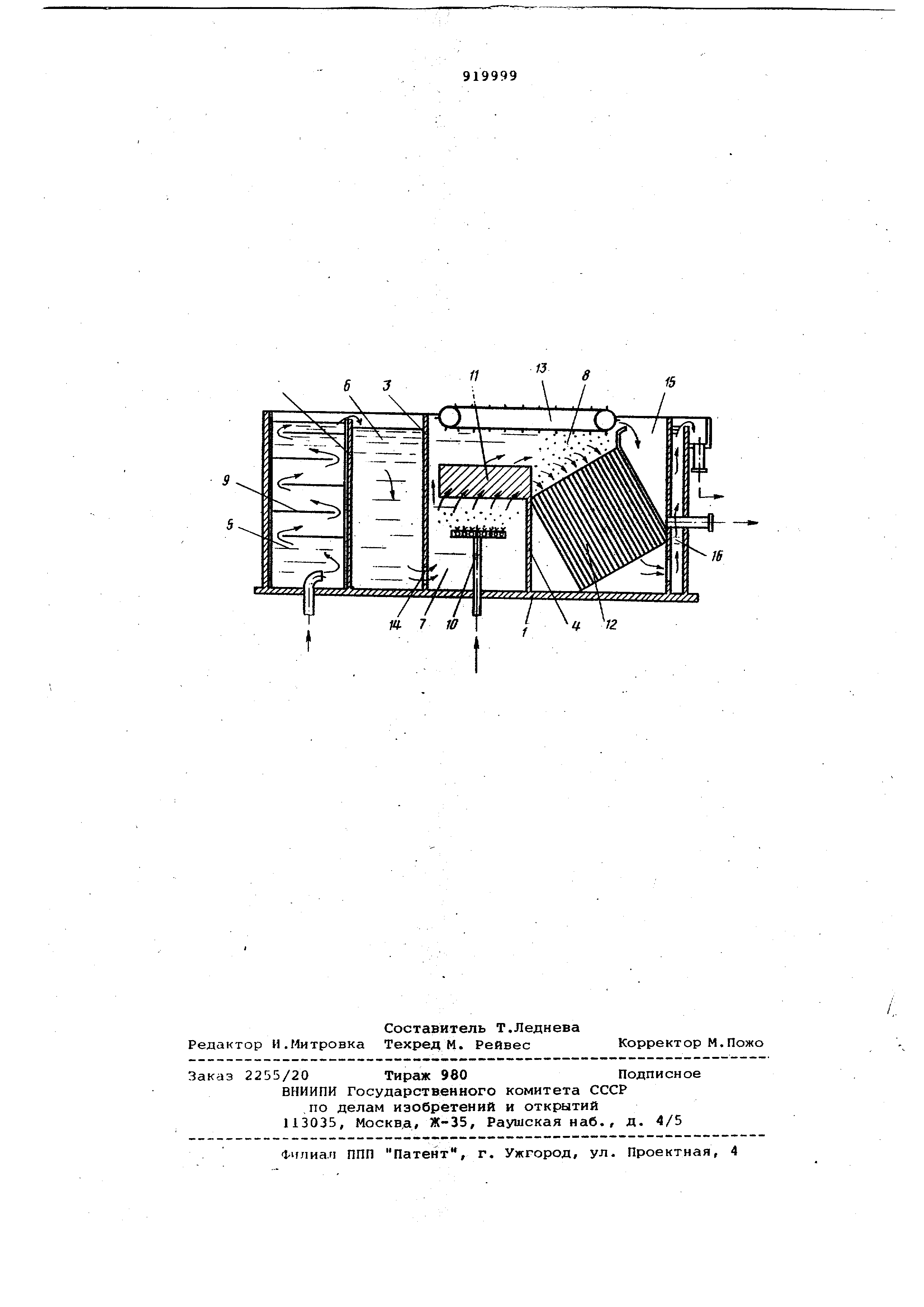

На чертеже представлено предло15 женное устройство, общий вид. .

Устройство состоит из корпуса 1 с набором разновысоких поперечных перегородок 2, 3 и 4, образующих сообщающиеся между собой камеры смеше20 ния 5, реакции б, хлопьеобразования 7, флотации 8. В камере смещения 5 поперек потока воды установлены перегородки 9, изменяющие направление движения воды с реагентом. Камера 25 хлопьеобразования 7 снабжена приспоcoблeниe 10 для ввода насыщенной воздухом воды и блоком 11 тонкослойного разделения с прямоточным движением жидкости и флотируемых частиц,

30 причем расположен этот блок над nsрегородкой 4. Камера флотации 8 снаб жена блоком 12 тонкослойного разделе ния с противоточныМ движением жидкости и флотируемых частиц. Предлагаемое устройство снабжено приспособлением для удаления пены скребковым механизмом 13. Элементы блоков тонкослойного разделения камеры хлопьеобразования и флотации расположены под прямым углом друг к другу. Поперечная перегородка 3 снаб жена щелью 14, расположенной ниже уровня выхода воды, насыщенной возду хом. Устройство снабжено бункером 15 с отводным каналом 16. Устройство работает следующим образом . Сточная вода поступает в камеру смешения 5. Из камеры смешения очишаемая вода поступает в камеру- реакции 6, в .которой происходит гидролиз коагулянта и адсорбция на поверхност хлопьев гидроокиси металлов,- содержа щихся 5 воде. Образовавшиеся хлопья с загрязнениями далее поступают в ка меру хлопьеобразования 7, в которой формируются хлопья гидроокиси металл и поток коагулированной воды смешивается с рециркуляционным потоком насыщенной воздухом воды, поступающи через приспособление 10. Поток воды, вытекаюЕдий из камеры хлопьеобразования 7 в турбулентном режиме направляется в камеру флотаци 8 по каналам блока 11 с прямоточным движением жидкости и флoтиpye 1ыx час тиц и далее во флотационной камере . по каналам блока 12 с противоточным движением жидкости и флотируемых час тиц. Режим движения в блоках изменяется с турбулентного на ламинарный за счет разделения потока по каналам . Флотационное отделение диспергированных частиц с .прилипшими Ki ним пузырьками воздуха начинается уже в блоке 11, но особенно интенсив но осуществляется в блоке 12. При потоке сточной воды в блоке 12 сверху- вниз достигается высокая степень очистки от коллоидных примесей и взвешенных веществ до 98-99%. Очищенная вода движется по каналам блока 12, а восходящий поток смеси диспергированных частиц с прилипшими пузырьками воздуха поднимается и движется под наклонной поверхностью блока 12. Загрязнения с поверхности устройства снимаются скребковым механизмом 13 в бункер 15, откуда шлам дренируется .по выводной трубе. Очищенная вода, пройдя по узкому каналу 16, сбрасывается с установки. Пре;цлагаемое размещение блоков в предлагаемом устройстве для очистки сточных вод позволяет осуществлять флотацию при высоких скоростях движения жидкости, т.е. гидравлических нагрузках до 80 , при этом обеспечивается максимальный эффект очистки от коллоидных и взвешенных примесей, которые могут быть скоагулированы и изъяты из воды флотацией . Использование изобретения позволяет интенсифицировать процесс очистки сточных вод путем повышения гидравлических нагрузок в 3,75-6,6 раза по сравнению с известным, а по сравнению с существующим (работающими ) флотационными устройствами без блоков в 12-16 раз, так как гидравлическая нагрузка их обычно менее 5 ч. Экономический эффект от внедрения изобретения составляет 193,3 тыс,руб. Формула изобретения Устройство для очистки сточных вод, включающее корпус, приспособление для удаления пены, смежно расположенные камеры смешения, реакции, хлопьеобразования с приспособлением для ввода водовоздушной смеси и камеру флотации, снабженную блоком тонкослойного разделения, отличающееся тем, что, с целью повышения производительности флотатора без снижения качества очищенной воды, камера хлопьеобразования снабжена расположенными, в ее верхней части наклонными пластинами, примыкающими к стенке камеры флотации, при этом элементы блока тонкослойного разделения размещены по всему сечению камеры флотации, и расположены под прямым углом к пластинам камеры хлопьеобразования. Источники информации, принятые во внимание при экспертизе 1. Могеап F.Serpaf to 2.a solution originate depuration des eax de pa-, peteries,- Papeterie ; 1975, 97, № 5, 281-286 (прототип).

«
