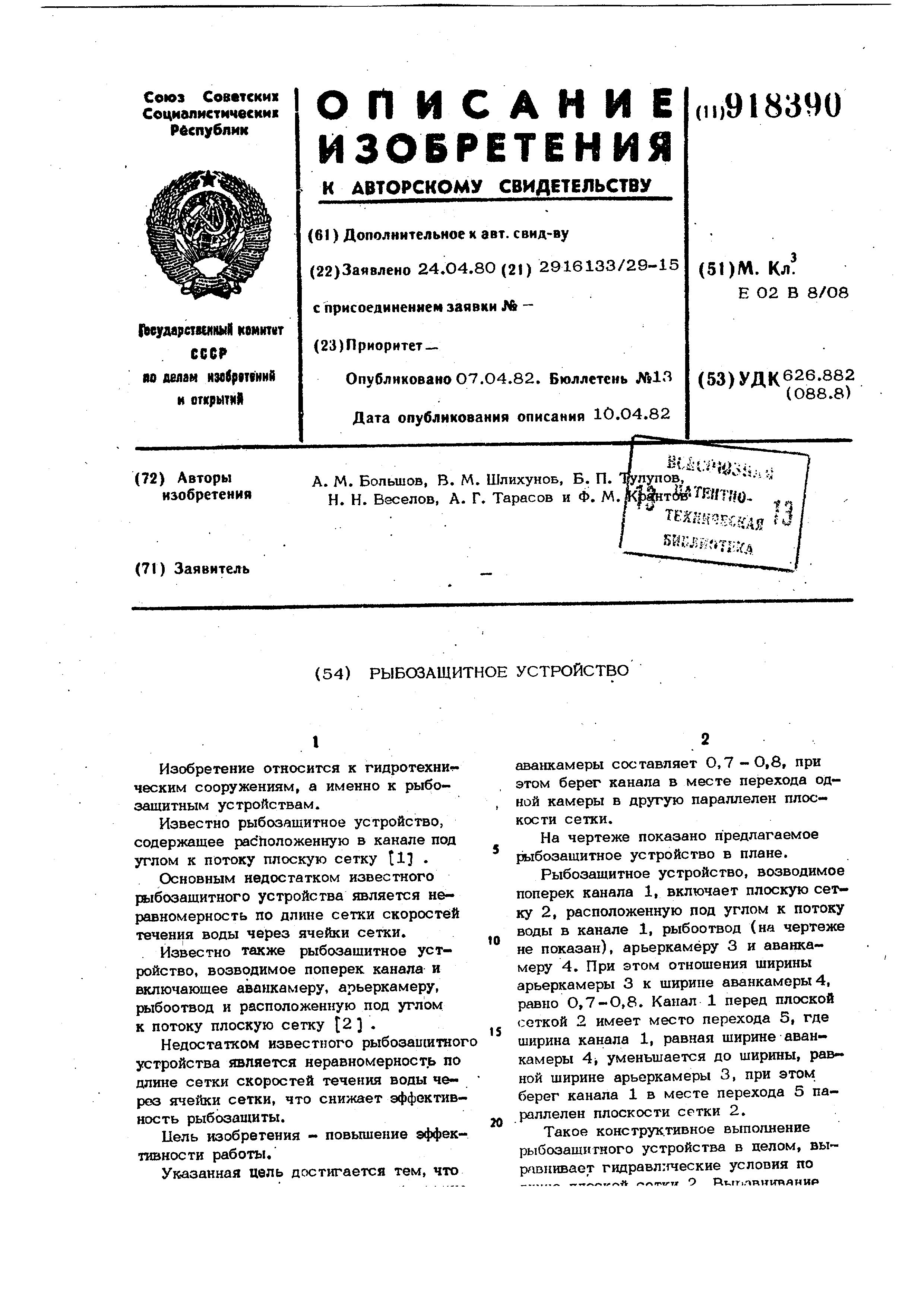

Рыбозащитное устройство

I

Изобретение относится к гидротехни ческим сооружениям, а именно к рыбоэащитным устройствам.

Известно рыбозашитное устройство, содержащее расположенную в канале под углом к потоку плоскую сетку tl

Основным недостатком известного рыбозащитного устройства является неравномерность по длине сетки скоростей течения воды через ячейки сетки.

Известно также рыбозашитное устройство , возводимое поперек канала и включающее аванкамеру, арьеркамеру, рыбоотвод и расположенную под углом к потоку плоскую сетку 2 ,

Недостатком известного рыбозаиштного устройства является неравномерность по длине сетки скоростей течения воды че- рез ячейки сетки, что снижает эффективность рыбозащиты.

Цель изобретения - повьпиение эффективности работы.

Указанная цель достигается тем, что

аванкамеры составляет 0,7 -О,8, при этом берег канала в месте перехода одной камеры в другую параллелен плоскости сетки.

На чертеже показано предлагаемое рыбозащитное устройство в плане.

Рыбозащитное устройство, возводимое поперек канала 1, включает плоскую сетку 2, расположенную под углом к потоку воды в канале 1, рыбоотвод (на чертеже

10 не показан), арьеркамеру 3 и аванкамеру 4. При этом отношения ширины арьеркамеры 3 к ширине аванкамеры 4, равно 0,7-0,8. Канал 1 перед плоской сеткой 2 имеет место перехода 5, где

IS ширина канала 1, равная ширине аванкамеры 4, уменьшается до ширины, равной ширине арьеркамеры 3, при этом берег канала 1 в месте перехода 5 параллелен плоскости сетки 2.

20

Такое конструктивное выполнение рыбозашитного устройства в целом, вы рлвиивает гидравл:тческие условия по

- f r fr-vjir О AvrrinnTTKY AHUP

лос;титает4:я тем, что часть потока в канале в месте перехода S направляется вдоль сетки 2, вследствие чего

средняя скорость, прАктически, прибпи- . жэется к максимальной допускаемой скорости течения воды через ячейки сетки 2 рыбозашитного устройства.

Формула изобретения

Рыбозащигное устройство , воз- водимое поперек канала и включающее аванкамеру, арьеркамеру, рыбоотвод и расположенную под к потоку плоскую сетку, отличающееся 77//////Л :ЯА / y i //:-/ A,

тем, что, с целью повьпиення 8ффек ив ности работы, отношение ширины арьеркамеры к ширине аванкамеры составляет 0,7-0,8, при этом берег канала в месте . перехода одной камеры в другую параллелен плоскости сетки ,

Источники информации, принятые во внимание при экспертизе

1.Временные положения по проектировамию рыбозащитных устройств. М.,

1968.

2.Авторское свидетельство СССР,, з 38378О, кл. Е О2 В 8/08, 1969 (прототип). 2 3 //// /////7

(54) РЫБОЗАЩИТНОЕ УСТРОЙСТВО
