Изобретение относится к области обработки металлов давлением и может
быть использовано при производстве шнековых спиралей.5
Известен способ изготовления шнековых спиралей путем деформации исходной полосовой заготовки прямоуголь
ного сечения и ее последующей формовки в спираль шнека 1 , 2 . Q
Однако этим способом нельзя изго- товить спираль с. постоянным, а также
с увеличивающимся от центра к периферии поперечным сечением.
Целью изобретения является обеспе- г чение возможности-изготовления спирали
с. постоянным, а также с увеличи .Бающимся от центра к периферии поперечным сечением.
Это достигается тем, что деформа- 20 цию исходной полосовой заготовки прямоугольного
сечения производят в два этапа. На первом этапе исходной полосовой заготовке прямоугольного сечения
предварительно придают клиновид25 ную форму соответственно с обоюдовогнутой
или обоюдовыпуклой поверхность ; , а на втором этапе производят окончательную
деформацию полученной заготовки клиновидной формы с одновременной формовкой
ее в спираль шнека, причем при изготовлении спирали с постоянным
поперечным сёЧенйбм послепервой деформации значение поперечного сечения
заготовки определяется из зависимости
5 (г 5Ст1/-мин
где S п - толщина заготовки в сече НИИ п; .С п v/(D) 4 Т - длина винтовой
линии по диаметру 0,, где диаметр спирали, Т шаг спирали.
При изготовлении спирали с увеличивакяцимся от центра к периферии поперечным
сечением после первой деформации, значение сечения заготовки определяется из зависимости
S S Стг/С„„ 1
где Sft - толщина заготовки в сечении п; . .
S - толщина спирали в сечении п, а после второй деформации значение сечения
определяется из зависимости
S t S i n о(, :
где t - разность между шагом витка спирали и межвитковым расстоянием .,

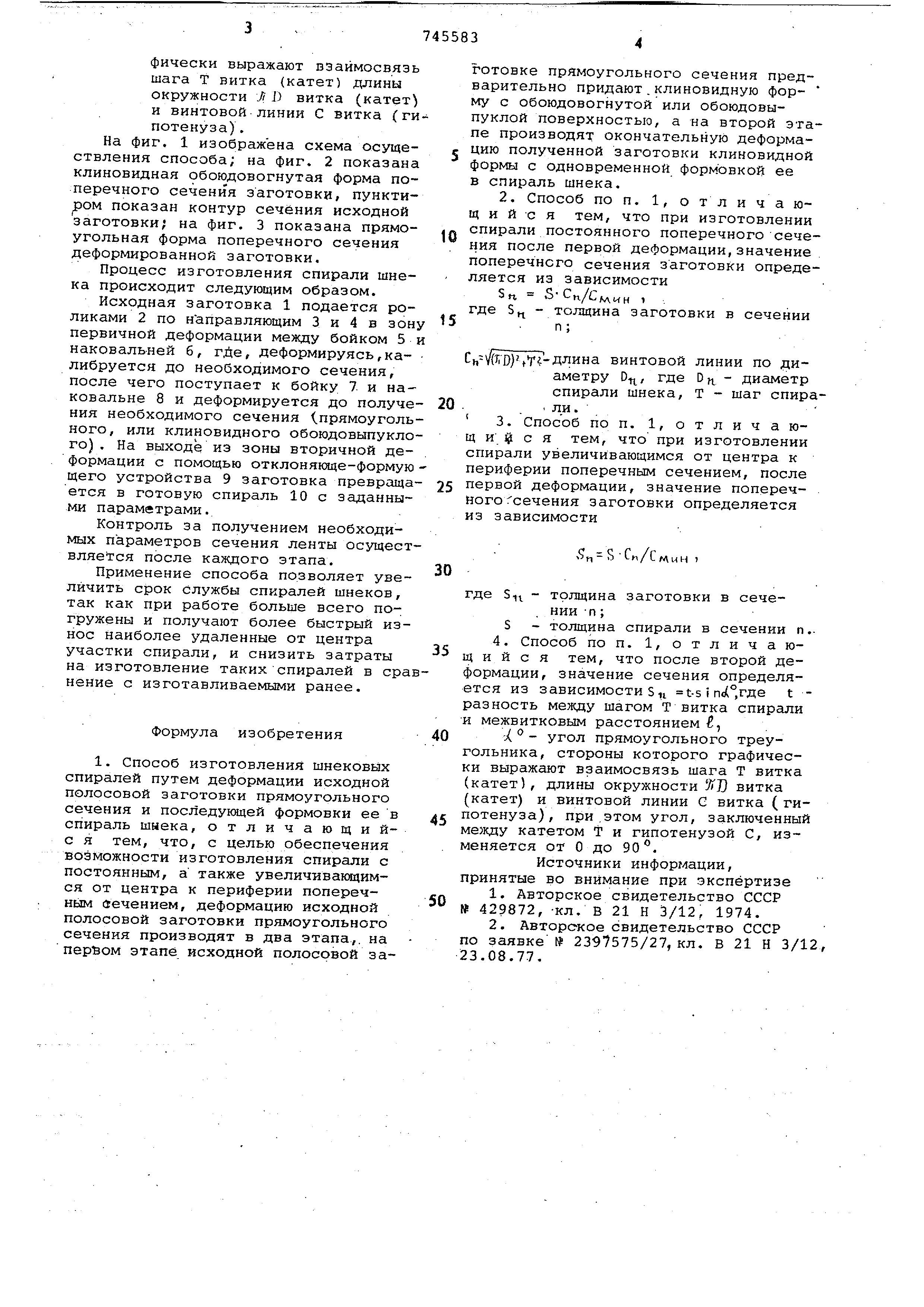

о( - угол прямоугольного треугольника , стороны которого графически
выражают взаимосвязь шага Т витка (катет) длины окружности fi D витка (катет)
и винтовой линии С витка (гипотенуза ).
На фиг. 1 изображена схема осуществления
способа; на фиг. 2 показана клиновидная обоюдовогнутая форма поперечного сечения заготовки, пункти зом
показан контур сечения исходной заготовки; на фиг. 3 показана прямоугольная форма поперечного сечения
деформированной заготовки.
Процесс изготовления спирали шнека
происходит следующим образом.
Исходная заготовка 1 подается роликами
2 по направляющим 3 и 4 в зону первичной деформации между бойком 5 и
наковальней б, гДе, деформируясь,калибруется до необходимого сечения,
после чего поступает к бойку 7 и наковальне 8 и деформируется до получения
необходимого сечения .прямоугольного , или клиновидного обоюдовыпуклого
). На выходе из зоны вторичной деформации с помощью отклоняюще-формую
щего устройства 9 заготовка превращается в готовую спираль 10 с заданными параметрами.
Контроль за получением необходимых параметров сечения ленты осуществляется
после каждого этапа.
Применение способа позволяет увеличить
срок службы спиралей шнеков, так как при работе больше всего погружены и получают более быстрый износ
наиболее удаленные от центра участки спирали, и снизить затраты
на изготовление таких спиралей в сравнение с изготавливаемыми ранее.
Формула изобретения
1. Способ изготовления шнековых
спиралей путем деформации исходной полосовой заготовки прямоугольного
сечения и последующей формовки ее в спираль шнека, отличающийс я тем, что, с целью обеспечения
возможности изготовления спирали с постоянным, а также увеличивакяцимся
от центра к периферии поперечHfcJM Лечением, деформацию исходной полосовой заготовки прямоугольного
сечения производят в два этапа,, на перйом этапе исходной полосовой заготовке
прямоугольного сечения предварительно придают.клиновидную форму с обоюдовогнутой или обоюдовыпуклой
поверхностью, а на второй зтапе производят окончательную деформаг цию полученной заготовки клиновидной
формы с одновременной формовкой ее в спираль шнека.
2. Способ по п. 1, отличающийся тем, что при изготовлении спирали постоянного поперечного сечения
после первой деформации,значение поперечного сечения заготовки определяется из зависимости
S и 5Сп/С л,кн , ,
где 5ц - толщина заготовки в сечении п ;
С,,даО) tTi-длина винтовой линии по диаметру DTI, где DH - диаметр
спирали шнека, Т - шаг спира I.H .
3. Способ по п.
1, отличающ И $ с я тем, что при изготовлении спирали увеличивающимся от центра к
периферии поперечным сечением, после 5 первой деформации, значение поперечного
сечения заготовки определяется из зависимости
п S Cn/Cw uH
где Sti - толщина заготовки в сечении -п;
S - толщина спирали в сечении п.. 4. Способ по п. 1, отличающ
и и с я тем, что после второй деформации , значение сечения определяется
из зависимости S11 t-5 i п(°,где t разность между шагом Т витка спирали
и межвитковым расстоянием , -jC - угол прямоугольного треугольника , стороны которого графически
выражают взаимосвязь шага Т витка (катет), длины окружности JiD витка
(катет) и винтовой линии С витка ( гипотенуза ), при.этом угол, заключенный
между катетом Т и гипотенузой С, изменяется от О до 90.
Источники информации, принятые во внимание при экспертизе
1.Авторское свидетельство СССР № 429872, -кл. В 21 Н 3/12, 1974.
2.Авторское свидетельство СССР
по заявке 2397575/27, кл. В 21 Н 3/12,
23.08.77.
