Двухшарнирная пластинчатая цепь для конвейеров

Фиа.г

, ft

1

Изобретение относится к области конвейеростроения , а именно к конструкции цепи тягового органа конвейера.

Известна универсальная двухшарнирная цепь с сомкнутыми осями шарниров 1.

Недостатком этой цепи является монолитность крестовины с осями для катков, что требует сложной технологии изготовления (горячая штамповка и последуюш,ая механическая обработка) и повышает трудоемкость и стоимость цепи.

Известна двухшарнирная пластинчатая цеиь для конвейеров, включаюшая крестовипы с взаимно перпендикулярными, расположенными на них катками, соединенными пластинами, причем осп выполнены пз двух частей 2.

Недостатком этой цепи является сложность ее изготовления и сборки.

Цель изобретения - уирощение технологии изготовления и сборки.

Указанная цель достигается тем, что одна ось крестовины выполнена из квадратного профиля с цилиидрическими шейками на концах и отверстием, через которое пропушена другая ось, па которой с обеих сторон установлены втулки.

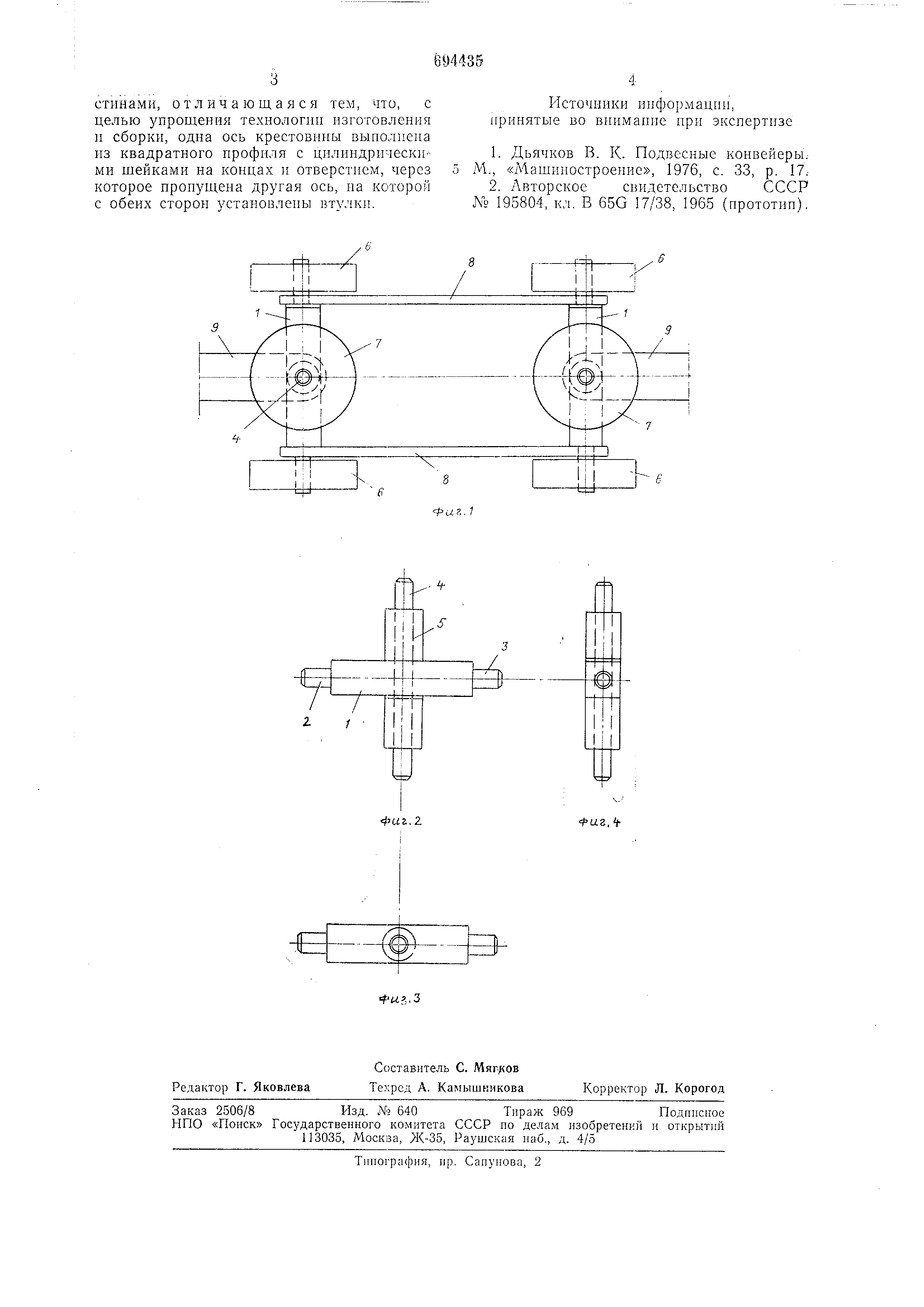

На фиг. 1 изображена двухшарнирная пластинчатая цепь для конвейеров; на фиг. 2 - крестовина в сборе, общий вид;

на фиг. 3 - то же, вид сверху; на фиг. 4- то же, вид сбоку.

Двухшарппрная пластинчатая цепь для конвейеров включает крестовпны, содержащие ось 1, изготовленную из квадратного профиля с цилиндрическими шейками 2, 3 па концах и отверстием посередине, и ось 4, выполненную в виде стержня, пронуш,енного через отверстие оси 1. С обеих сторон

на оси 4 установлены дистанционные ътулки 5. На концах оси 1 на шейки 2 п 3 посажены катки 6, а на ось 4 посажены катки 7. Оси 1 крестовин связапы между собой пластинами 8, а оси 4 соединены пластинаМП 9. Каждая пара пластин 8 илп 9 образует звено ценп. Дистанционные втулкн 5 установлены на концах оси 4 свободно и не требуют высокой точности изготовления. Такое выполнение цепи упрош,ает технологию изготовления и сборки, так как оси могут быть пзготовлеиы из калиброванного проката и, кроме того, оси сопрягаются лишь ио одному диаметру.

Формула изобретения

Двухшарнирпая пластинчатая цепь для конвейеров, включаюш,ая крестовины с взаимно перпендикулярными, расположенными в одной плоскости осями с насажеиными на них катками, соедпнеппымп пла3

стинами, отличающаяся тем, что, с целью упрощения технологии изготовления II сборки, одна ось крестовнны вынолпена из квадратного профиля с цилиндрическими щейками на концах и отверстием, через которое пропущена другая ось, па которой с обеих сторон установлены втулки.

Источники ннформацпи, принятые во внимание при экспертизе

1.Дьячков В. К. Подвесные конвейеры. М., «Магииностроение, 1976, с. 33, р. 17.

2.Авторское свидетельство СССР 195804, кл. В 65G 17/38, 1965 (ирототип).
