Устройство для отбора проб сыпучих материалов

1

Изобретение относится к устройствам для отбора проб сыпучих и влажньк материалов непосредственно с ленточных конвейеров и может найти применение в угольной, горнорудной , металлургической и другах отраслях промышленности .

Известно устройство для отбора проб материала на ленточном транспорте, включающее раму , винтовой питатель, привод, кривошипношатунный механизм и дебаланс 1.

Недостатком известного устройства является его сложность.

Известно устройство для отбора проб сьтучих материалов, включающее опорную раму, маятниковый пробоотбиратель с заборным элементом , привод, приемную течку и редуктор 21.

Недостатком этого устройства является недостаточная эффективность отбора проб, неравномерная скорость пересечения опробируемого потока .

Цель изобретения - повышение эффективности процесса отбора проб и обеспечение надежности работы.

Это достигается тем, что маятниковый преобразователь выполнен в виде рамы с направляющими и каретки, к которой прикреплен заборный элемент. Последний установлен на каретке под углом, равным углу арктангенса отношения скорости движения ленты скорости заборного элемента. Кроме того, устройство снабжено амортизаторами.

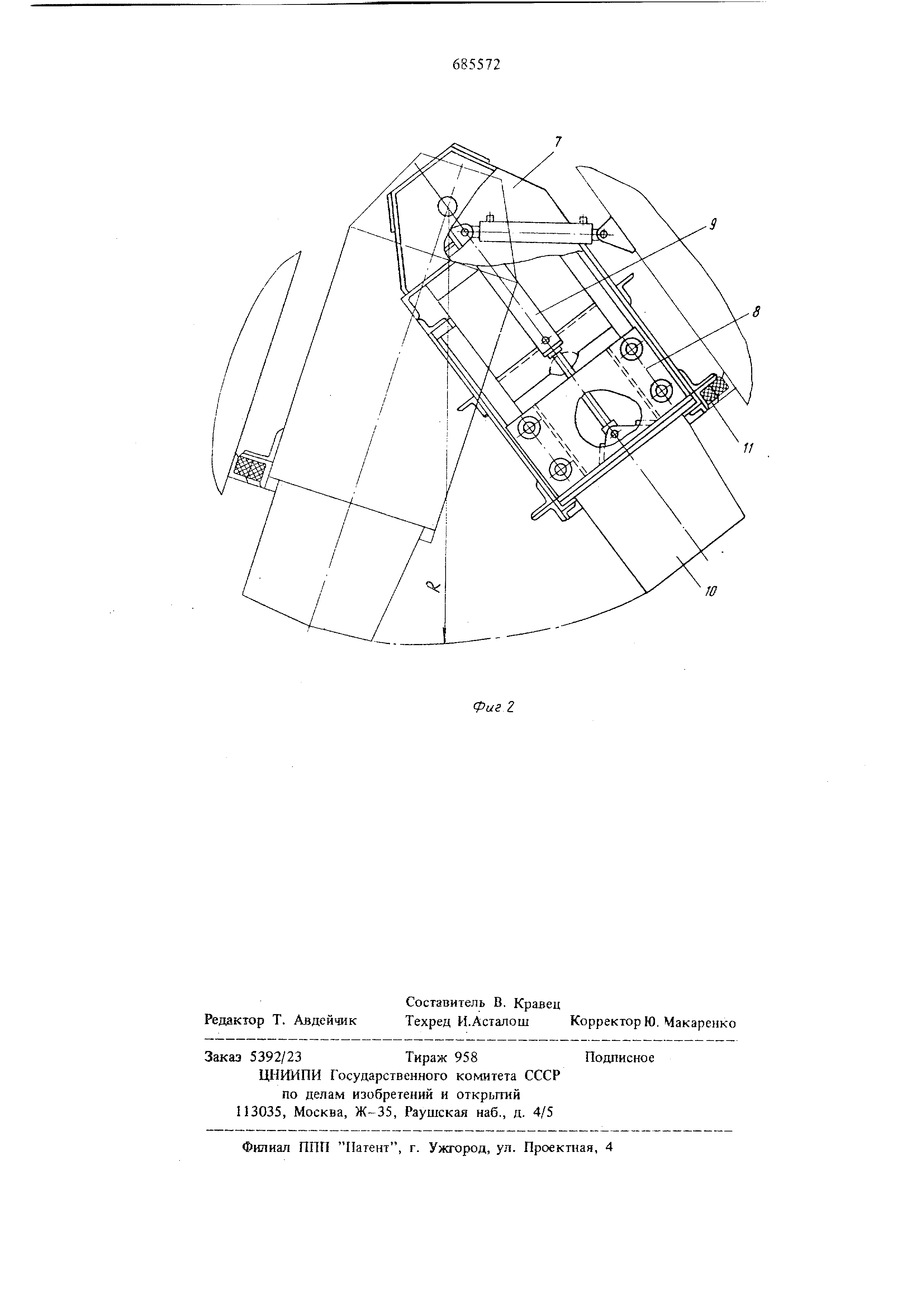

На фиг. 1 - устройство для отбора проб сыпучих материалов; на фиг. 2 - маятниковый пробоотбиратель.

Устройство для отбора проб содержит опорную раму 1, подшипниковые узлы с цапфами 2, маятниковый механизм отбора проб 3, основной гидрощшиндр 4, гидросистему 5 и при5 емную течку 6. Маятниковьш пробоотбиратель 3 состоит из 7, внутри которой имеются направляющие для движения каретки 8. К подвижной каретке 8 прикрепляется вспомогательный гидроцшшндр 9, служащий для пере0 дачи усилия каретке и сообщающий ей движение в вертикальном направлении внутри рамы, и заборный элемент 10. Для гашен11Я скорости предназначен амортизатор 11.

Устройство работает следующим образом. При помощи основного гидроцилиндра 4 сообщается движение маятниковому механизму отбора проб. Заборный элемент 10 скользит по ленте конвейера и отсекает порцию материала , которую выгружают в приемную течку 6, После этого включается вспомогательный гидроцилиндр 9, который вытягивает подвижную ; каретку 8 с заборным элементом 10 на расстояние больше высоты материала на ленточном конвейере. Затем включается основной гидроцилиндр 4 и возвращает маятниковый пробоотбиратель в исходное положе1гае.

Для уменьшения подбора материала, движущегося на ленточном конвейере и ликвидации просыпания материала с ленты конвейера, заборный элемент установлен к продольной оси ленты конвейера под углом, равным арктангенсу отношения скорости ленты конвейера к скорости заборного элемента.

Применение устройства для отбора проб сыпучих материалов позволит производить отбор представительных проб с конвейеров широкого диапазона типоразмеров и больцюй производительности .

Формула изобретения

1.Устройство для отбора проб сыпучих материалов , включающее опорную раму, маятниковый пробоотбиратель с заборным элементом, привод и приемную течку, отличающеес я тем, что, с целью повышения эффективности процесса отбора проб, маятниковый пробоотбиратель выполнен в виде рамы с направляющими и каретки, к которой прикреплен заборный элемент.

2.Устройство по п. 1, отличающееся тем, что заборный элемент установлен на каретке под углом, равным углу арктангенса отношения скорости движения ленты к скорости заборного элемента.

3.Устройство по п. 1, о т л и ч а ю щ ее с я тем, что, с целью обеспечения надежноети работы, оно снабжено амортизаторами.

Источники информации, принятые во внимание при экспертизе

1.Авторское свидетельство СССР № 146599, кл. В 65 G 15/00, 1962.

2.Локонов М. Ф. Опробывание на обогатительных фабриках , М., Госгортехиздат, 1963, с. 129-132 (прототип).
