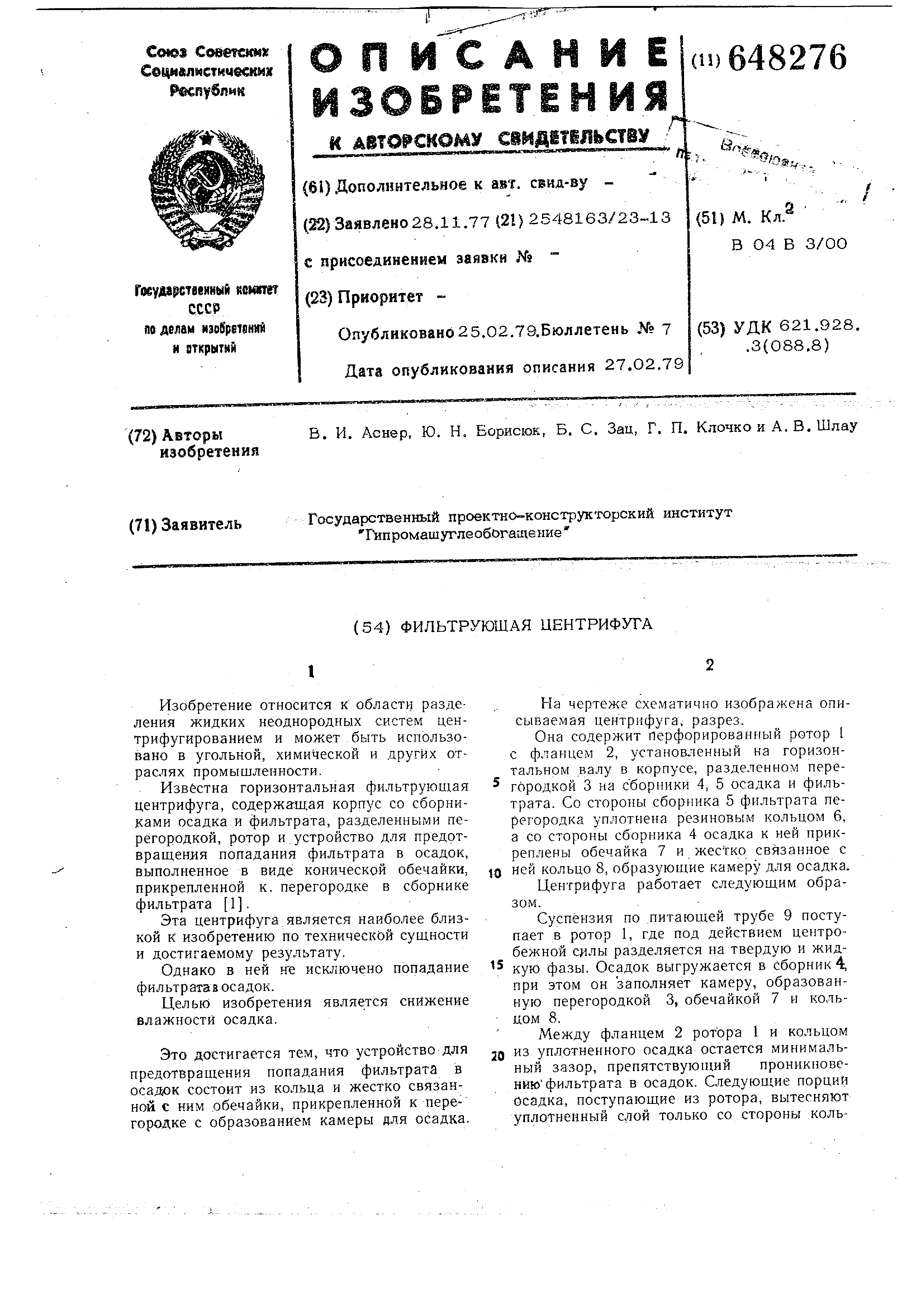

Фильтрующая центрифуга

Изобретение относится к области разделения жидких неоднородных систем центрифугированием и может быть использовано в угольной, химической и других отраслях промышленности.

Известна горизонтальная фильтрующая центрифуга, содержащая корпус со сборниками осадка и фильтрата, разделеннььмн перегородкой , ротор и,устройство для предотвращения попадания фильтрата в осадок, выполненное в виде конической обечайки, прикрепленной к. перегородке в сборнике фильтрата 1.

Эта центрифуга является наиболее близкой К изобретению по технической сущности и достигаемому результату.

Однако в ней ьге исключено попадание фильтратав осадок.

Целью изобретения является снижение влажности осадка.

Это достигается тем, что устройство для предотвращения попадания фильтрата в осадок состоит из кольца и жестко связанной с ним обечайки, прикрепленной к перегородке с образованием камеры для осадка.

На чертеже схематично изображена описываемая центрифуга, разрез.

Она содержит перфорированный ротор 1 с фланцем 2, установленный на горизонтальном валу в корпусе, разделенном перегородкой 3 на сборники 4, 5 осадка и фильтрата . Со стороны сборника 5 фильтрата перегородка уплотнена резиновым кольцом 6, а со стороны сборника 4 осадка к ней прикреплены обечайка 7 и жестко связанное с ней кольцо 8, образующие камеру для осадка.

Центрифуга работает следующим образом .

Суспензия по питающей трубе 9 поступает в ротор 1, где под действием центробежной сллы разделяется на твердую и жидкую фазы. Осадок выгружается в Сборник 4, при этом он заполняет камеру, образованную перегородкой 3, обечайкой 7 и кольцом 8.

Между фланцем 2 ротора 1 и кольцом из уплотненного осадка остается минимальный зазор, препятствующий проникновениюфильтрата в осадок. Следующие порций осадка, поступающие из ротора, вытесняют уплотненный слой только со стороны кольца 8, сохраняя надежное уплотнение в остальной части.

Формула изобретения

Фильтрующая центрифуга, содержащая

корпус со сборниками осадка и фильтрата.

-разделенными перегородкой, укрепленный

вкорпУсе на торйЗбнтальнбм Валу ротор и

устройство для предотвращения попадания

фильтрата в осадок, отличающаяся тем,

что, с целью снижения влажности осадка.

устройство для предотвращения попадания фильтрата в осадок состоит из кольца и жестко связанной с ним обечайки, прикрепленной к перегородке с образованием камеры для осадка.

Источники информации, принятые во внимание при экспертизе

1. Шлау А. В., Скворцова В. Н. Фильтрующие центрифуги для обезвоживания угля . М., ЦНИИЭУГОЛЬ, 1%9, с. 33. рис. 15.
