Способ очистки газа от ртути

Т а б л и ц а

564075О6

Формула изобретенияИсточники информации, принятые во

Способ очистки газа от ртути путем внимание при экспертизе: адсорбции ее на активированном угле в1. Гинодман Г. М. Цветные металлы,

присутствии хлора, отличающий-№12, 1958, с. 13. с я тем, что, с целью повышения степе- 5

ни очистки газа и увеличения емкости сор-2. Пугачевич П. П. Работа со ртутью

бента, хлор подают в очищаемый газ не-в лабораторных и производственных услопосредственно перед очисткой.виях. М., Химия, 1972, с. 286-292.

1

Изобретение относится к способу очистки промышленных газов от ртути и может быть использовано в химической, металлургической и других отраслях промышленности .

Известен способ очистки газов от ртути , закгаочаюшийся в том, что ртутьсодержащий газ смешивают с хлором непосредственно в контактном аппарате с насадкой из колец Рашига. В процессе очистки соединения ртутн в виде сулемы и к ал омели осаждаются на стенках контактного аппарата и насадки трубопроводов ij.

Такой способ не- дает устойчивых и . высоких показателей очистки (содержание ртути в очищенном газе О,12-0,Змг/м , что превышает ПДК в 12-ЗО раз). Недостатками способа являются также громоздкость технологической схемы и ртутьсодоржашие жидкие отходы, требующие дополиительной обработки.

Известен также способ очистки газов от ртути хлорированным активированным углем,содержащим вес.% хлора. Угол {предварттельно обрабатывают газообразНИм хлором, а затем используют для очист|КИ газа z.

Недостатками этого способа являются небольшая динамическая емкость до проскока ртути (5 вес.%) и недостаточная степень очистки (0,05 мг/м ). Кроме того, при таком способе очистки необходима специальная установка для приготовления хлорированного угля.

Целью, изобретения является повышение степени очистки газа от ртути и увеличение емкости сорбента.

Цель достигается описываемым спосо .бом очистки газа от ртути путем адсорбции ее на активированном угле в присутствии хлора, который подают в очищаемый газ непосредственно перед очисткой.

Отличительным признаком способа является подача хлора в очищаемый газ непосредственно перед очисткой.

Технология способа состоит в следующем.

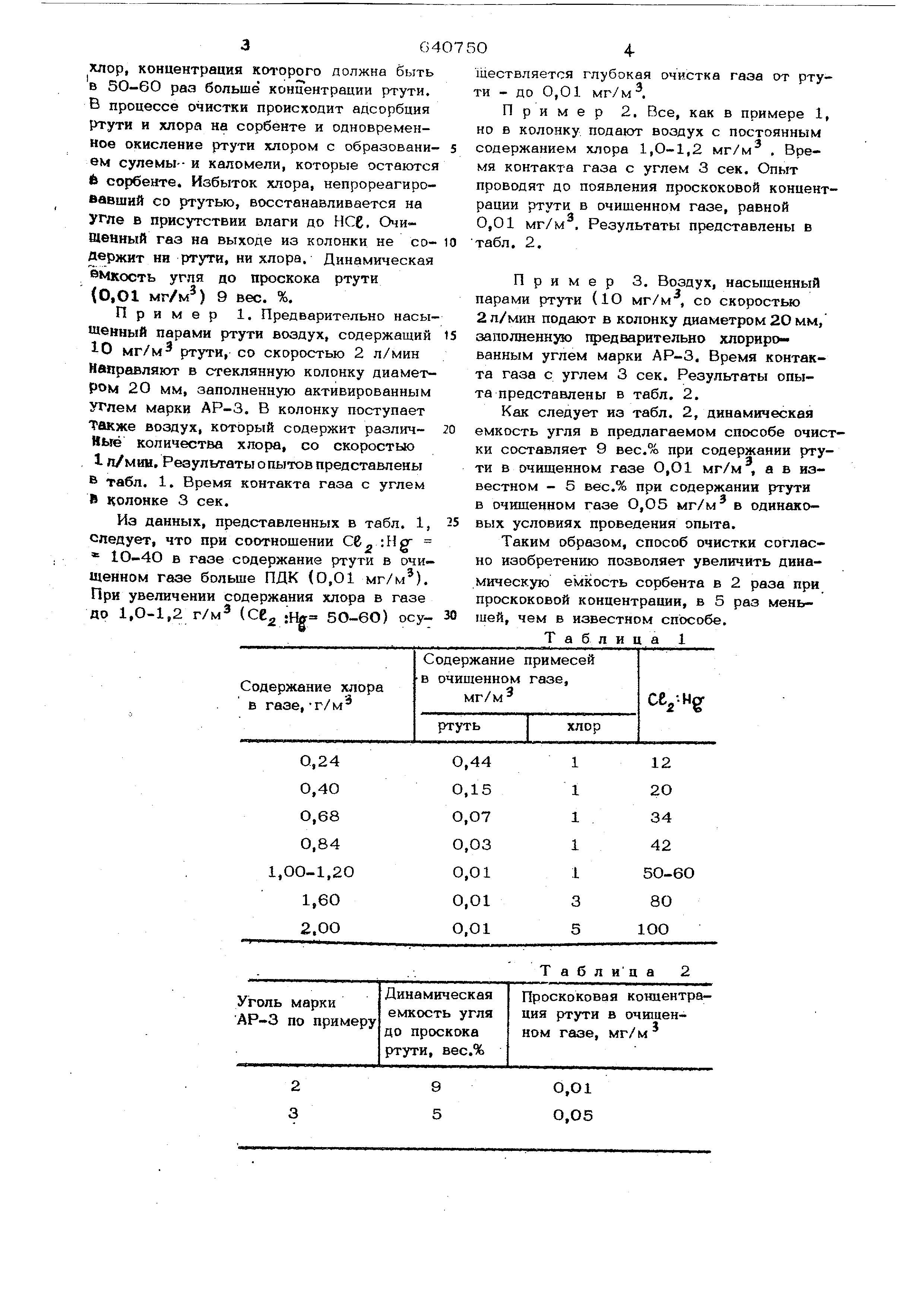

Воздух, содержащий пары ртути,-пропускают через стеклянную колонку, заполненную активированным углем. Одновременно через нее пропускают воздух, содержащий хлор, концентрация которого должна быть в 5О-60 раз больше концентрации ртути. В процессе очистки происходит адсорбция ртути и хлора на сорбенте и одновременНое окисление ртути хлором с образованием сулемы--и каломели, которые остаются 6 сорбенте. Избыток хлора, непрореагировавший со ртутью, восстанавливается на угле в присутствии влаги до НСб, ОчиШенный газ на выходе из колонки не содержит ни ртути, ни хлора. Динамическая емкость угля до проскока ртути (0,О1 мг/м) 9 вес. %. Пример 1. Предварительно насышейный парами ртути воздух, содержащий 10 мг/м ртути, со скоростью 2 л/мин Направляют в стеклянную колонку диаметром 20 мм, заполненную активированным углем марки АР-3. В колонку поступает Также воздух, который содержит различные количества хлора, со скоростью I п/мин. Результаты опытов представлены в табл. 1. Время контакта газа с углем В колонке 3 сек. Из данных, представленных в табл. 1, следует, что при соотношении Св :Hg 1О-4О в газе содержание ртути в очиЩенном газе больше ПДК (0,01 мг/м). При увеличении содержания хлора в газе до 1,О-1,2 г/м (СС 5О-6О) осуществляется глубокая очистка гаэа от ртуи - до 0,01 мг/м . Пример 2, Все, как в примере 1, но в колонку подают воздух с постоянным содержанием хлора 1,О-1,2 мг/м , Время контакта газа с углем 3 сек. Опыт проводят до появления проскоковой концентрации ртути в очищенном газе, равной О,01 мг/м. Результаты представлены в табл. 2. Пример 3. Воздух, насыщенный парами ртути (Ю мг/м , со скоростью 2 л/мин подают в колонку диаметром 2О мм, заполненн5То предварительно хлорированным углем марки АР-3. Время контакта газа с углем 3 сек. Результаты опыта представлены в табл. 2. Как следует из табл. 2, динамическая емкость угля в предлагаемом способе очистки составляет 9 вес.% при содержании ртути в очищенном газе О,О1 мг/м , а в известном - 5 вес.% при содержании ртути в очищенном газе О,О5 мг/м в одинако- вых условиях проведения опыта, Таким образом, способ очистки согласно изобретению позволяет увеличить динамическую емкость сорбента в 2 раза при проскоковой концентрации, в 5 раз меньшей , чем в известном способе. Таблица 1
