Реле пробуксовки ленточного конвейера

Изобретение относится к области транспортной автоматики.

По основному авт. св. 401603 известно реле пробуксовки ленточного конвейера, содержащее кинематически связанный с лентой конвейера датчик скорости, выход которого через усилитель-ограничитель соединен с входом ждущего мультивибратора, логический элемент «ЗАПРЕТ, включенный между входом и выходом ждущего мультивибратора, интегратор , вход которого подключен к выходу ждущего мультивибратора, а выход - ко входу измерительного прибора и через пороговый элемент ко входу исполнительного органа, датчик скорости, кинематически связанный с приводным барабаном конвейера.

Однако при практическом применении известного устройства в большинстве случаев для получения сигнала постоянного тока, характеризующего скорость приводного барабана конвейера , в устройство вводят инерционные выпрямитель и фильтр, что понижает надежность в работе известного устройства, особенно в быстродействующих переходных режимах работы привода конвейера. Кроме того, известное устройство не позволяет контролировать непосредственно скорости ленты и приводного барабана.

Цель изобретения - повыщение надежности в работе и расщирение функциональных возможностей устройства.

Для этого предложенное реле пробуксовки ленточного конвейера содержит умножитель частоты, преобразователь частоты в постоянный ток, дополпительные усилитель-ограничитель , интеграторы, пороговые элементы и исполнительные органы, причем вход каждого из пороговых элементов подключен к выходу

соответствующего интегратора, а выход - ко входу соответствующего исполнительного органа , вход умножителя частоты соединен с выходом датчика скорости, кинематически связанного с приводным барабаном конвейера, а

выход - со входом преобразователя частоты Б постоянный ток, выходы которого подключены к базе открытого в исходном состоянии триода ждущего мультивибратора и входу одного из дополнительных интеграторов, вход

дополнительного усилителя-ограничителя соединен с выходом датчика скорости, кинематически связанного с лентой конвейера, а выход - со входом другого дополнительного интегратора .

Это позволяет исключить ложные срабатывания устройства из-за различной инерционности во входных цепях и повысить надежность его в работе. Кроме того, указанные отличия обеспечивают совмещение устройством функций по раздельному контролю нробуксовки ленты и скоростей ленты и нриводного барабана конвейера .

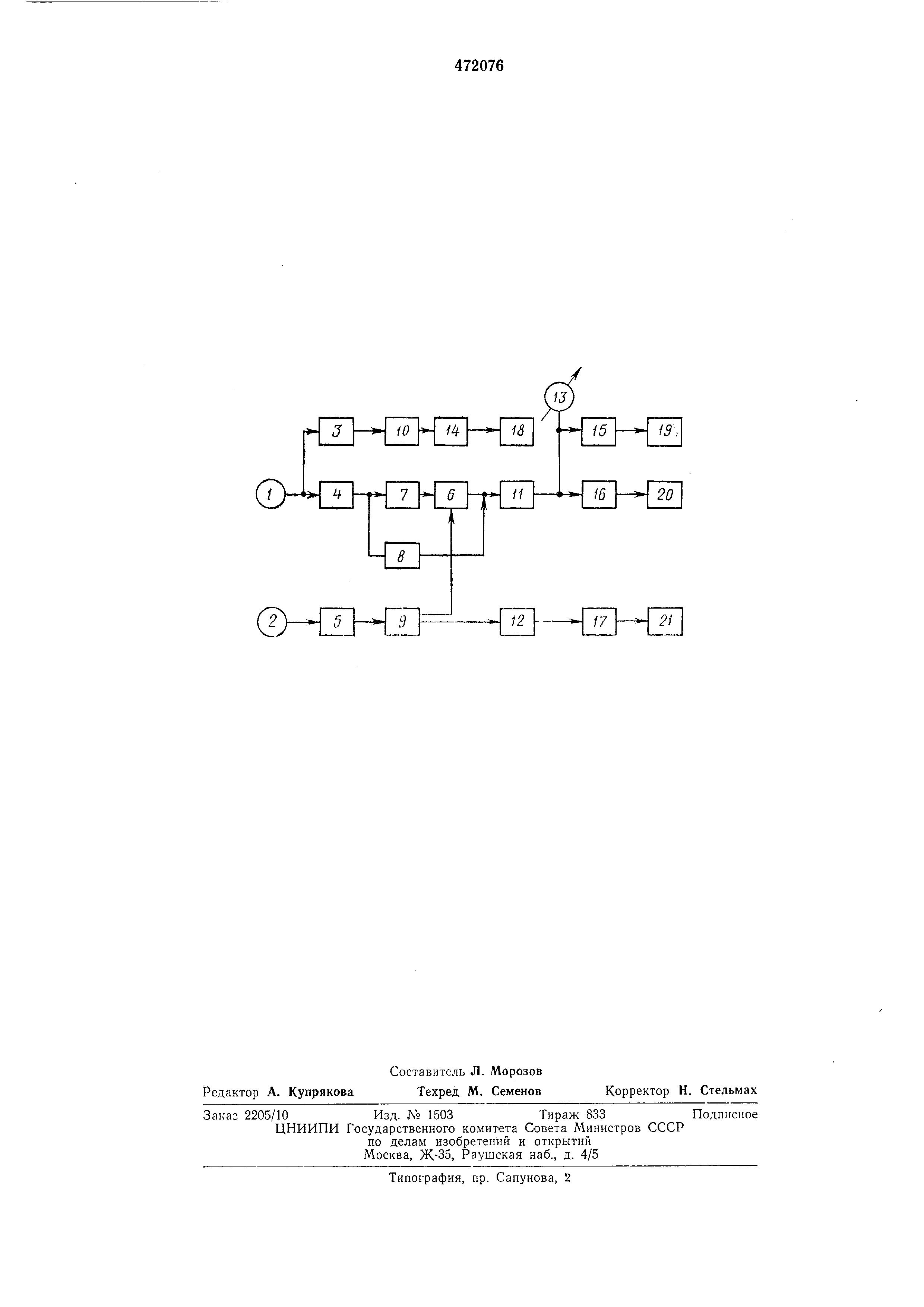

На чертеже представлена функциональная схема предлоЛсенного устройства.

Она содержит датчик 1 скорости, кинематически связанный с лентой конвейера, датчик 2 скорости, кинематически связанный с приводным барабаном конвейера, усилители-ограничители 3, 4, умножитель 5 частоты, ждущий мультивибратор 6 с блоком 7 дифференцирования на входе, логический элемент «ЗАПРЕТ 8, преобразователь 9 частоты в постоянный ток, интеграторы 10-12, измерительный прибор 13, пороговые элементы 14- 17 и исполнительные органы 18-21.

Работа предложенного устройства происходит следующим образом.

Синусоидальный сигнал с выхода датчика 1 скорости, кинематически связанного с лентой конвейера, поступает на вход усилителя-ограничителя 4, который формирует прямоугольные импульсы с длительностью, обратно пропорциональной скорости ленты. Задними фронтами импульсов с выхода усилителя-ограничителя 4 запускается ждущий мультивибратор 6, вырабатывающий прямоугольные импульсы с длительностью, обратно пропорциональной скорости приводного барабана конвейера . Средний разностный ток имнульса, выделяемого на входе интегратора 11 с помощью логического элемента «ЗАПРЕТ 8, после интегрирования однозначно определяет величину нробуксовки.

К выходу интегратора 11 подключен измерительный прибор 13, регистрирующий величину пробуксовки, и через пороговые элементы 15, 16 - исполнительные органы 19, 20, осуществляющие отключение привода конвейера в случае достижения опасной величины соответственно положительной или отрицательной пробуксовки. Подобное разграничение работы исполнительных органов обеспечивается выбором соответствующих уровней срабатывания нороговых элементов 15, 16.

Датчик 1 скорости, усилитель-ограничитель 3, интегратор 10, пороговый элемент 14 и исполнительный орган 18 представляют собой функциональный узел для контроля номинальное скорости ленты конвейера. В исходном состоянии, когда конвейер не работает, исполнительный орган 18 находится в отключенном состоянии. При нормально работающем конвейере исполнительный, орган 18 включен, а отключается при наличии опасного абсолютного снижения скорости ленты или при отсутствии сигналов с выхода датчика 1 скорости.

Датчик 2 скорости, умножитель 5 частоты, преобразователь 9 частоты в постоянный ток, интегратор 12, пороговый элемент 17 и исполпительный орган 21 представляют собой функциональный узел для контроля скорости приводного барабана. В исходном состоянии исполнительный орган 21 отключен. Включается он при достижении приводным барабаном скорости 0,3-0,5 м/сек и более, а отключается и выдает команду на наложение тормозов при снижении скорости нриводного барабана после оперативной остановки ниже указанной .величины.

При необходимости, для исключения ложных срабатываний исполнительного органа 20 узла контроля пробуксовки в моменты запуска конвейера носле остановок и в моменты самих остановок в цепях заряда интегратора 11 и связанного с ним вспомогательного резистивного делителя (на чертеже не показан) следует ввести переключающий контакт исполнительного органа 21 узла контроля скорости приводного барабана конвейера с тем, чтобы в указанные моменты времени осущест ,влять разрыв цепи заряда интегратора с одновременным удержанием его напряжения на уровне, несколько большем уровня срабатывания порогового элемента 16.

Предмет изобретения

Реле пробуксовки ленточного конвейера по

авт. св. 401603, отличающееся тем, что, с целью повыщения надежности в работе и расщирения функциональных возможностей, оно содержит умножитель частоты, преобразователь частоты в постоянный ток, дополнительные усилитель-ограничитель, интеграторы , пороговые элементы и исполнительные оргапы , причем вход каждого из пороговых элементов подключен к выходу соответствующего интегратора, а выход - ко входу соответствующего исполнительного органа, вход умножителя частоты соединен с выходом датчика скорости, кинематически связанного с приводным барабаном конвейера, а выход - со входом преобразователя частоты в ностоянный ток, выходы которого подключены к базе открытого в исходном состоянии триода ждущего мультивибратора и входу одного из дополнительных интеграторов, вход дополнительного усилителя-ограничителя соединен с

выходом датчика скорости, кинематически связанного с лентой конвейера, а выход - со входом другого дополнительного интегратора .

(
