Декоративное стекло

Изобретение может быть использовано в промышленном и гражданском строительстве. Известно декоративное стекло, включающее SiOj, CaO, АЬОз, NasO, MgO, BaO, ZnO, ВгОз, CoO, CuO.5 Целью изобретения - получение стекла яшмовидной окраски. Это достигается тем, что оно дополнительно содержит, по крайней мере, один компо-10 нент из группы NiO, Сг2Оз, Мп2Оз, Ре2Оз, при следующем соотношении компонентов ( вес. %): SiOj 65-80 CaO 15-30 NazO 0,5-2 MgO 0,5-3 AljOs 1-2,5 и, по крайней мере, один ко.мпонент из группы NiO, СггОз, МпаОз, РегОз 0,01 - 1,5. Для получения декоративного стекла берут окислы следующего состава.

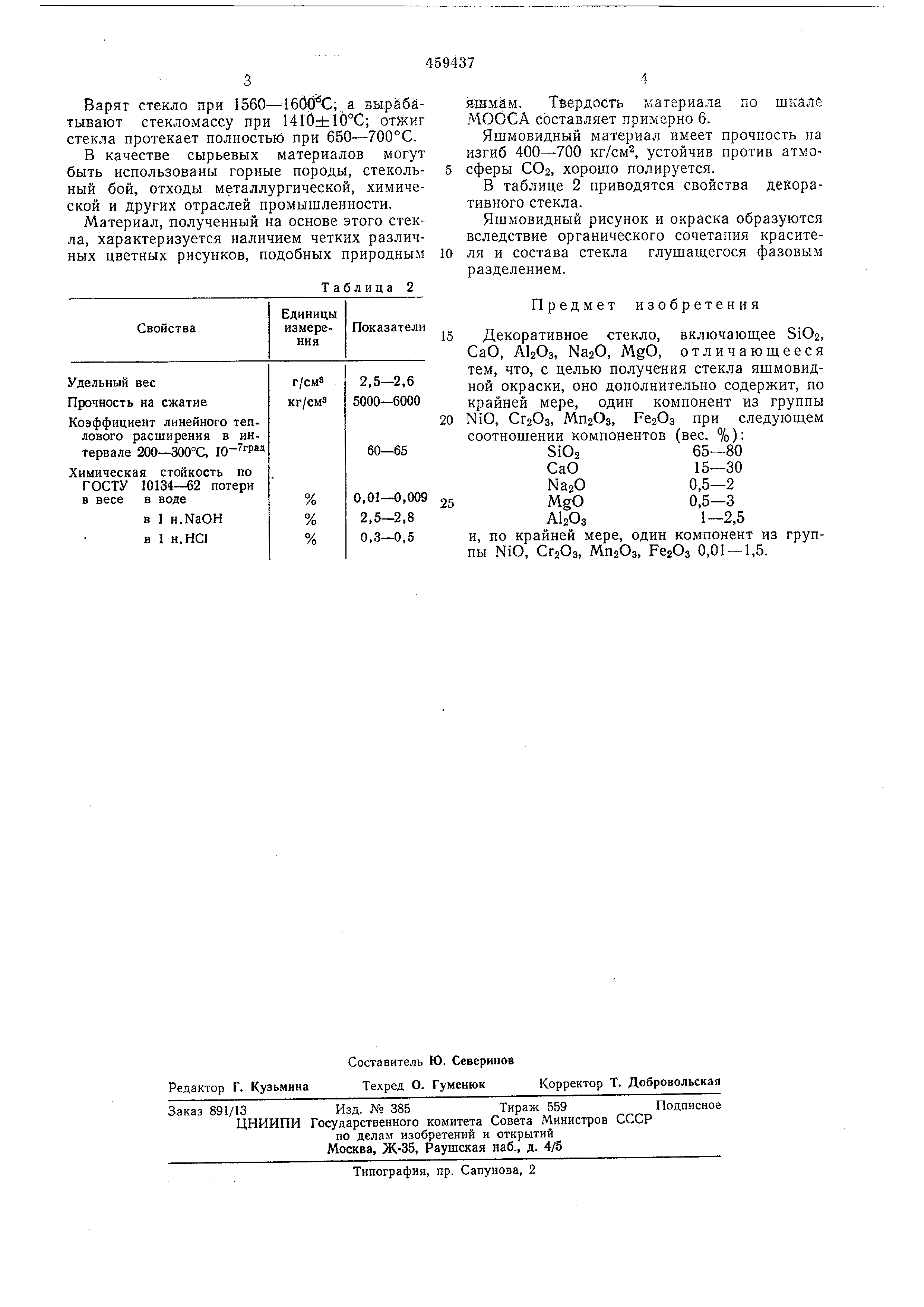

Варят стекли при 1560-1б50 С; а вырйбйтывают стекломассу при 141()±:1б°С; отжиг стекла протекает полностью при 650-700°С.

В качестве сырьевых материалов могут быть использованы горные породы, стекольный бой, отходы металлургической, химической и других отраслей промышленности.

Материал, полученный на основе этого стекла , характеризуется наличием четких различных цветных рисунков, подобных природным

Таблица 2

йшмам. Твердость материала по шкале МООСА составляет примерно 6.

Яшмовидный материал имеет прочность на изгиб 400-700 кг/см, устойчив против атмосферы СОз, хорошо полируется.

В таблице 2 приводятся свойства декоративного стекла.

Яшмовидный рисунок и окраска образуются вследствие органического сочетания красителя и состава стекла глушаш,егося фазовым разделением.

Предмет изобретения

Декоративное стекло, включающее SiOg, СаО, АЬОз, NasO, MgO, отличаюшееся тем, что, с целью получения стекла яшмовидной окраски, оно дополнительно содержит, по крайней мере, один компонент из группы NiO, Сг2Оз, Мп2Оз, Ре2Оз при следующем соотношении компонентов (вес. %): SiO265-80

СаО15-30

Na2O0,5-2

MgO0,5-3

Al2p31--2,5

и, по крайней мере, один компонент из группы NiO, СггОз, MnjOa, Ре2Оз 0,01 - 1,5.
