Приспособление для открывания фабрично-заводских фонарей и икон

ФЖ/

Известны приспособления для открывания переплетов фонарей при посредстве тяг и двух сочлененных рычагов.

В предлагаемом приспособлении для открывания фабрично - заводских фонарей и окон шарнирно прикрепленный к скобе переплета рычаг введен в прорез другого шарнирно укрепленного к брусу рычага, служащего направляющей и упором для выступа первого рычага. Такая конструкция рычагов имеет целью облегчить передачу усилия для открывания фонаря.

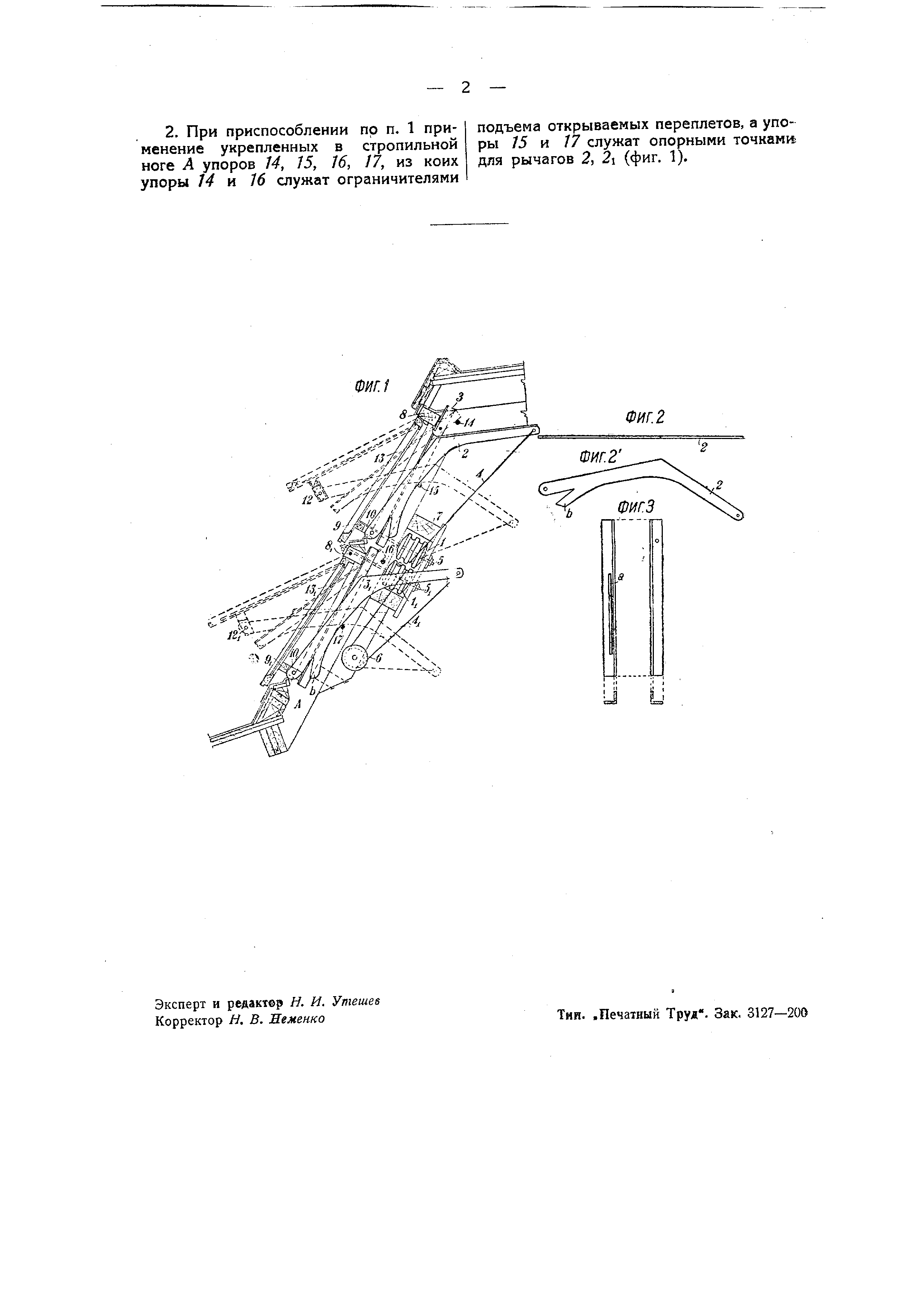

На чертеже фиг. 1 изображает поперечный разрез предлагаемого приспособления для открывания фонарей и окон; фиг. 2 и 2 -основной рычаг приспособления; фиг. 3-рычаг с прорезом.

На чертеже показано приспособление , которое действует одновременно для верхней и нижней рамы переплетов фонаря . Скобы 10 и lOi (фиг. 1) неподвижно прикреплены к сквозным брускам Р и PI на раме 13 и 75. Посредством шарниров 12 и 12i скобы 10 и 10 соединяются с рычагами 2 и 2i; в свою очередь рычаги 2 и 2i сочленены с рычагами 5 и Jj. Рычаги 5 и 3 прикреплены к стропильной ноге А или могут быть прикреплены к брусьям 8 и 8 фонаря шарнирами. Рычаги 5 и 5 представляют собой железные пластины с щелевидными прорезами и (фиг. 3), в которых

(79)

рычаги 2 и 2i проходят свободно и служат направляющей и упором для выступов b рычагов 2 к 2i (фиг. 2).

Рычаг 2 соединен с тросом 4, который проходит через ролик 1 и соединяется крючком с главной тягой.

Рычаг 2i соединяется с тросом 4, который проходит через ролик 6 и ролик /1 и также соединяется крючком с тягой.

В стропильной ноге А заделаны четыре упора 14, 15, 16, 17, из коих упорь 14 и 16 служат ограничителями подъема открываемых фонарей, а упоры 15 и 17- опорными точками рычагов 2 и 2i.

Магистральные ролики 7 и /i с двумя жолобами прикрепляются коробкой 7 к строительной ноге болтами 5 и 5i, проходящими через брус. Болты одновременно являются осями для роликов 1 и 1.

Предмет изобретения.

1. Приспособление для открывания фабрично-заводских фонарей и окон при посредстве сочлененных рычагов, отличающееся тем, что шарнирно прикрепленный к скобе 10 переплета и снабженный шнуровой тягой 4 рычаг 2 введен в прорез а другого щарнирно укрепленного к брусу фонаря рычага 5, служащего направляющей и упором для выступа b упомянутого рычага (фиг. 1, 2, 21 и 3).

2. При приспособлении по п. 1 пpИJ менение укрепленных в стропильной ноге А упоров U, 75, 16, /7, из коих упоры 14 и 76 служат ограничителями

подъема открываемых переплетов, а упоры 75 и 77 служат опорными точками для рычагов 2, 2i (фиг. 1).
