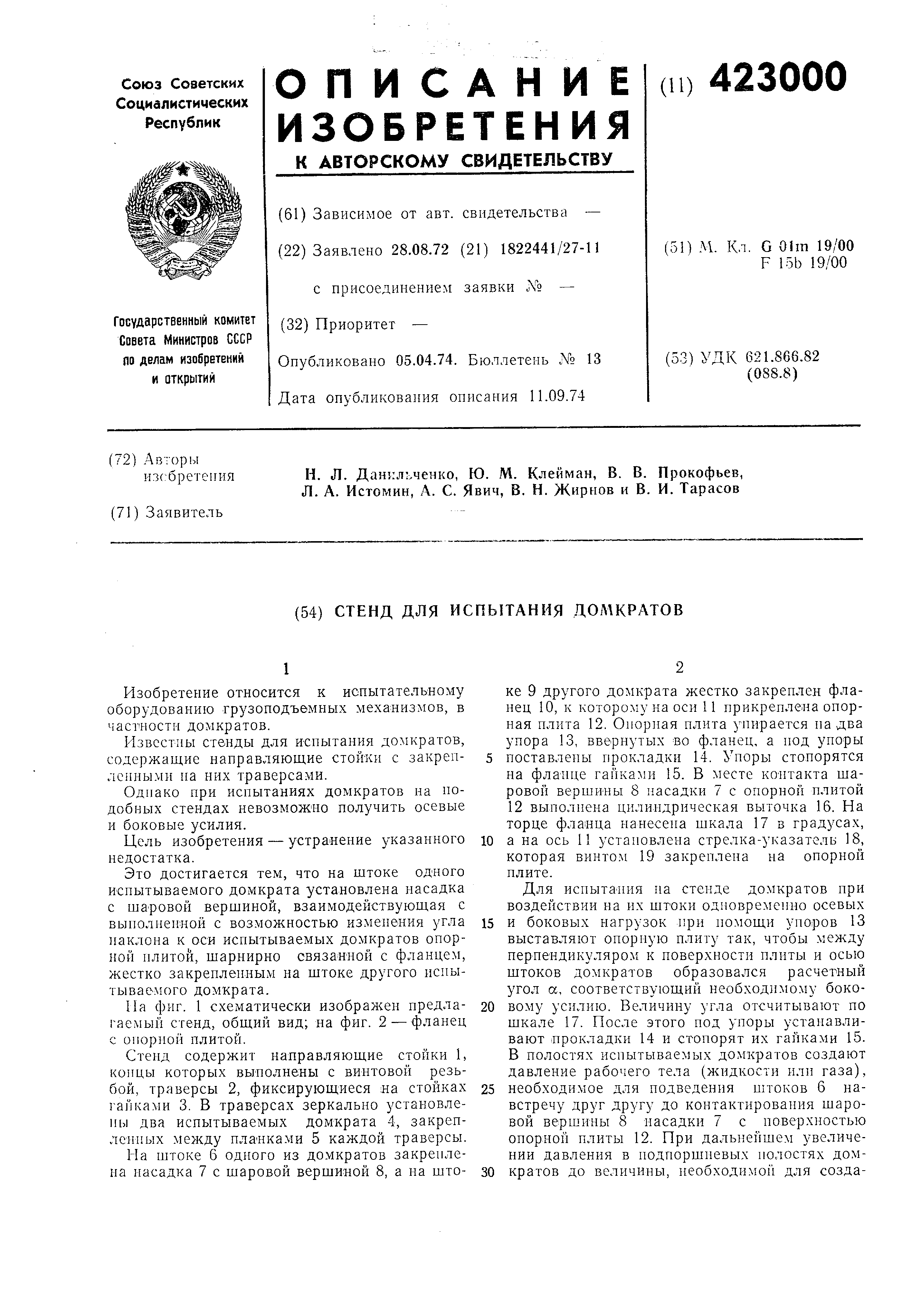

[2]Изобретение относится к испытательному
оборудованию грузоподъемных механизмов, в частностн домкратов.
[3]Известны стенды для испытания домкратов, содержащие направляющие стойки с закрепленны
.ми на них траверсами.
[4]Однако при испытаниях домкратов на подобных
стендах невозможно получить осевые и боковые усилия.
[5]Цель изобретения - устранение указанного недостатка.
[6]Это достигается тем, что на штоке одного испытываемого домкрата установлена насадка
с шаровой вершиной, взаимодействующая с выполненной с возможностью изменения угла
наклона к оси иснытываемых домкратов опорной нлитой, шарнирно связанной с фланце.м,
жестко закрепленным на щтоке другого испытываемого домкрата.

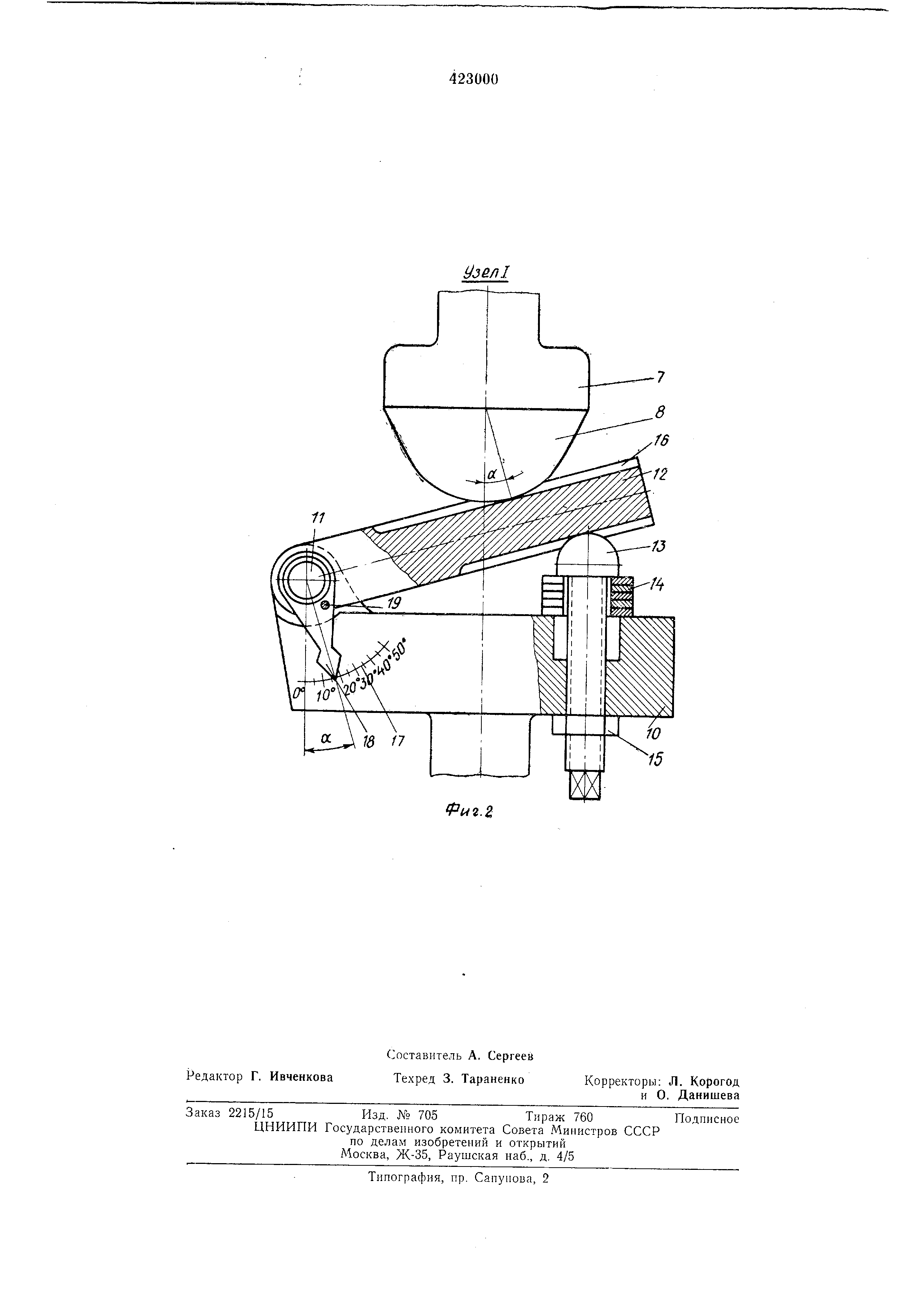

[7]Иа фиг. 1 схематически изображен предлагаемый стенд, общий вид; па фиг. 2-фланец с опорной плитой.
[8]Стенд содержит направляющие стойки 1, концы которых выполнены с винтовой резьбой
, траверсы 2, фиксирующиеся на стойках гайками 3. В траверсах зеркально установлены
два иснытываемых домкрата 4, закрепленных между планками 5 каждой траверсы.
[9]На штоке 6 одного из домкратов закреплена насадка 7 с шаровой вершиной 8, а на штоке 9 другого домкрата жестко закреплен фланец 10, к которому на оси 11 прикреплена опорная
нлита 12. Опорная плита упирается па два упора 13, ввернутых во фланец, а под упоры
поставлепы прокладки 14. Упоры стопорятся на фланце гайками 15. В месте контакта щаровой
вершины 8 пасадки 7 с опорной плитой 12 выполнена цилиндрическая выточка 16. На
торце фланца нанесена шкала 17 в градусах,
[10]а на ось 11 установлена стрелка-указатель 18,
которая винтом 19 закреплена на опорной плите.
[11]Для испытания на стенде домкратов при воздействии па их штоки одновременно осевых
[12]и боковых нагрузок при номощи упоров 13 выставляют опорпую плиту так, чтобы между
перпендикуляром к поверхности плиты и осью штоков домкратов образовался расчетный
угол а, соответствующий необходимому боковому усилию. Величину угла отсчитывают по
шкале 17. После этого под упоры устанавливают прокладки 14 и стопорят их гайками 15.
В полостях испытываемых домкратов создают давление рабочего тела (жидкости или газа),
[13]необходимое для подведения пггоков 6 навстречу друг другу до контактирования шаровой
вершины 8 насадки 7 с поверхностью опорной нлиты 12. При дальнейшем увеличении
давления в иодпоршневых полостях домкратов до величины, необходимой для созданИя осевой нагрузки, штоки домкратов через насадки и опорную плиту взаимодействуют между собой.
[14]Поскольку поверхность опорной плиты заранее установлена на расчетный угол а, то сила
взаимодействня штоков разложится на две составляющие взаимно нерпенднкулярные по
направлению: вдоль оси ШТОКОБ - F и лерпендикулярио оси штоков - R.
[15]Изменяя угол а опорной плиты, можно мепять величину боковой силы R в пределах от
пуля до величины осевой силы F.
[16]При испытаниях па стенде домкратов одностороннего
действия в подпоршиевой полости одного из них поддерживают требуемую для
создания осевой испытательной нагрузки величину давления рабочего тела, а в пОД юршиевой
полости второго испытываемого домкрата создается давление рабочего тела, необходимое
для совершения рабочих ходов штоков под одновременным действием заданных
осевых и боковых нагрузок f и /.
[17]Для получения обратного хода двух штоков
6 домкратов 4 в подпоршневой полости поддерживают требуемую величину давления рабочего
тела, а в подноршневой полости первого создают давление, необходимое для совершения
обратного хода под одновременным действием заданных осевых и боковых испытателыных нагрузок.
[18]Таким образом, на стенде испытывают домкраты на цикличную работу (прямой и обратный
ход штока) при действии на штоки осевой и боковой иснытательных нагрузок. При
испытапиях домкратов двустороннего действия в поднорш певых полостях поддерживают
необходимое давление для создания осевой нагрузки F, а работу на цикличность под
нагрузками осуществляют поочередным повышением давления рабочего тела в подпоршневых
полостях испытываемых домкратов.
[19]Для испытаний на стенде домкратов при
действии па штоки только одних осевых испытательных нагрузок выставляют опорную плиту
12 так, чтобы между перпендикуляром к поверхности онорной плиты 12 и осью штока
6 образовался угол, равный нулю. Следовательно , при взаичмодействии двух штоков домкратов
в процессе испытаний на штоки будут действовать только одни осевые испытательные нагрузки F.
[20]При испытаниях механических домкратов в качестве нагрузочного домкрата стенда используют
гидравлический или пневматический домкрат, в рабочих полостях которого создают
и поддерживают давление, передающее на испытываемый объект заданную осевую испытательную нагрузку.
[22]Стенд для иснытатшя домкратов, содержащий
нанравляющие стойки с закрепленными па пих траверсами, в которых установлены
испытываемые домкраты, отличающийся тем, что, с целью возможности получения осеных
и боковых усилий, на штоке одного испытываемого домкрата установлена насадка
с шаровой вершиной, взаимодействующая с выполненной с возможностью изменения угла
наклона к оси испытываемых домкратов опорпой плитой, шарнирно связанной с фланцем
, жестко закреплепНым па нпоке другого испытываемого домкрата.
[24]Фиг.г
