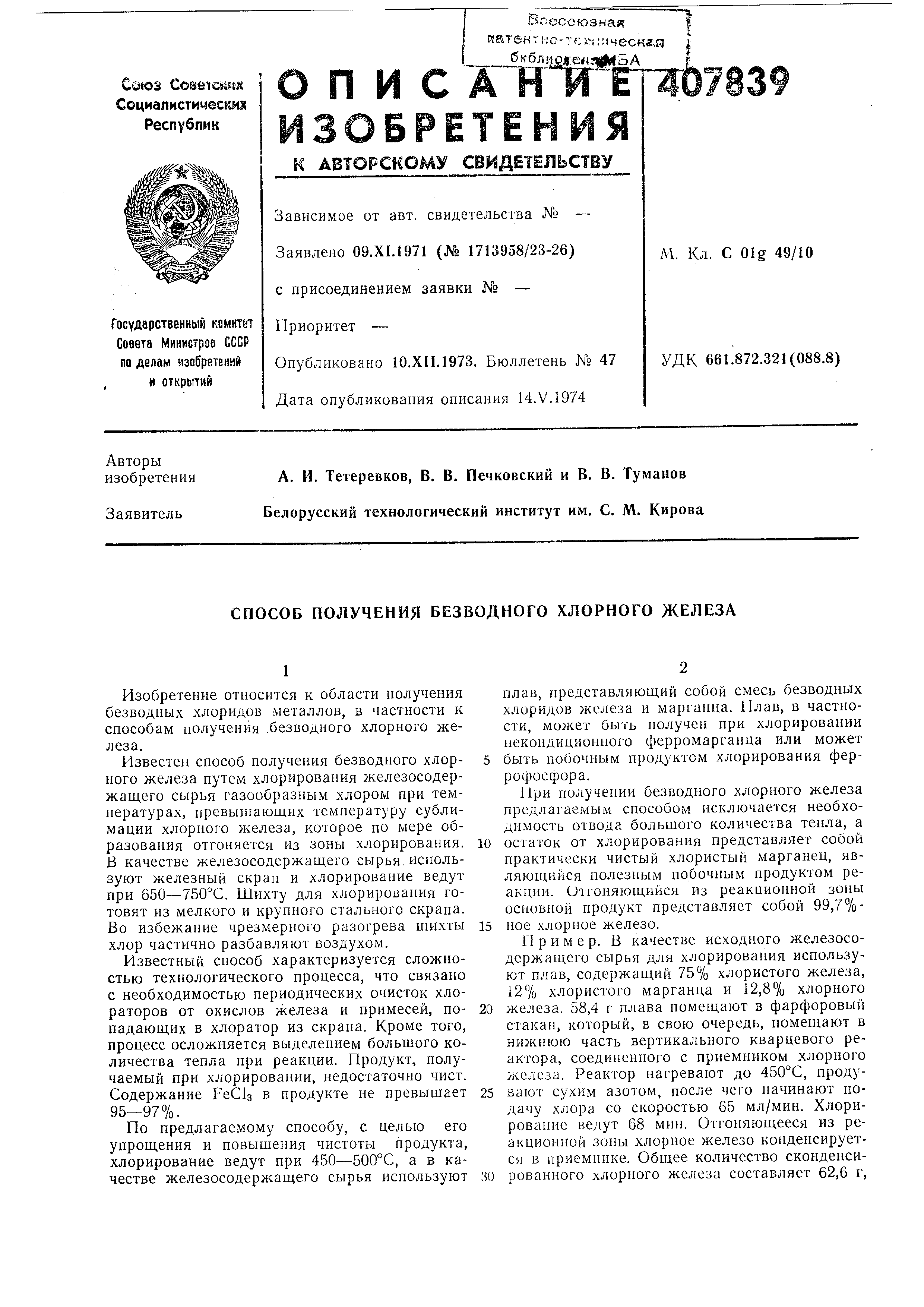

Способ получения безводного хлорного железа

1

Изобретение относится к области получения безвод11ых хлоридов металлов, в частности к способам получения .безводного хлорного железа .

Известен способ получения безводного хлорного железа путем хлорирования железосодержащего сырья газообразным хлором прн температурах , превышающих температуру сублимации хлорного железа, которое по мере образования отгоняется из зоны хлорирования. Б качестве железосодержащего сырья, используют железный скрап и хлорирование ведут при 650-750°С. Шихту для хлорирования готовят из мелкого и крупного стального скрапа. Во избежание чрезмерного разогрева шихты хлор частично разбавляют воздухом.

Известный способ характеризуется сложностью технологического процесса, что связано с необходимостью периодических очисток хлораторов от окислов железа и примесей, попадающих в хлоратор из скрапа. Кроме того, процесс осложняется выделением большого количества тепла при реакции. Продукт, получаемый при хлорировании, недостаточно чист. Содержание РеС1з в продукте не превышает 95-97%.

По предлагаемому способу, с целью его упрощения и повышения чистоты продукта, хлорирование ведут при 450-500°С, а в качестве железосодержащего сырья используют

плав, представляющий собой смесь безводных хлоридов железа и марганца. Плав, в частности , может быть получен при хлорировании некондиционного ферромарганца или может быть побочным продуктом хлорирования феррофосфора .

При получении безводного хлорного железа предлагаемым способом исключается необходимость отвода большого количества тепла, а

остаток от хлорирования представляет собой практически чистый хлористый марганец, являющийся полезным побочным продуктом реакции . О1гоняющийся из реакционной зоны основной нродукт представляет собой 99,7%ное хлорное железо.

П р и М е р. В качестве исходного железосодержащего сырья для хлорирования используют плав, содержащий 75% хлористого железа, 12% хлористого марганца и 12,8% хлорного

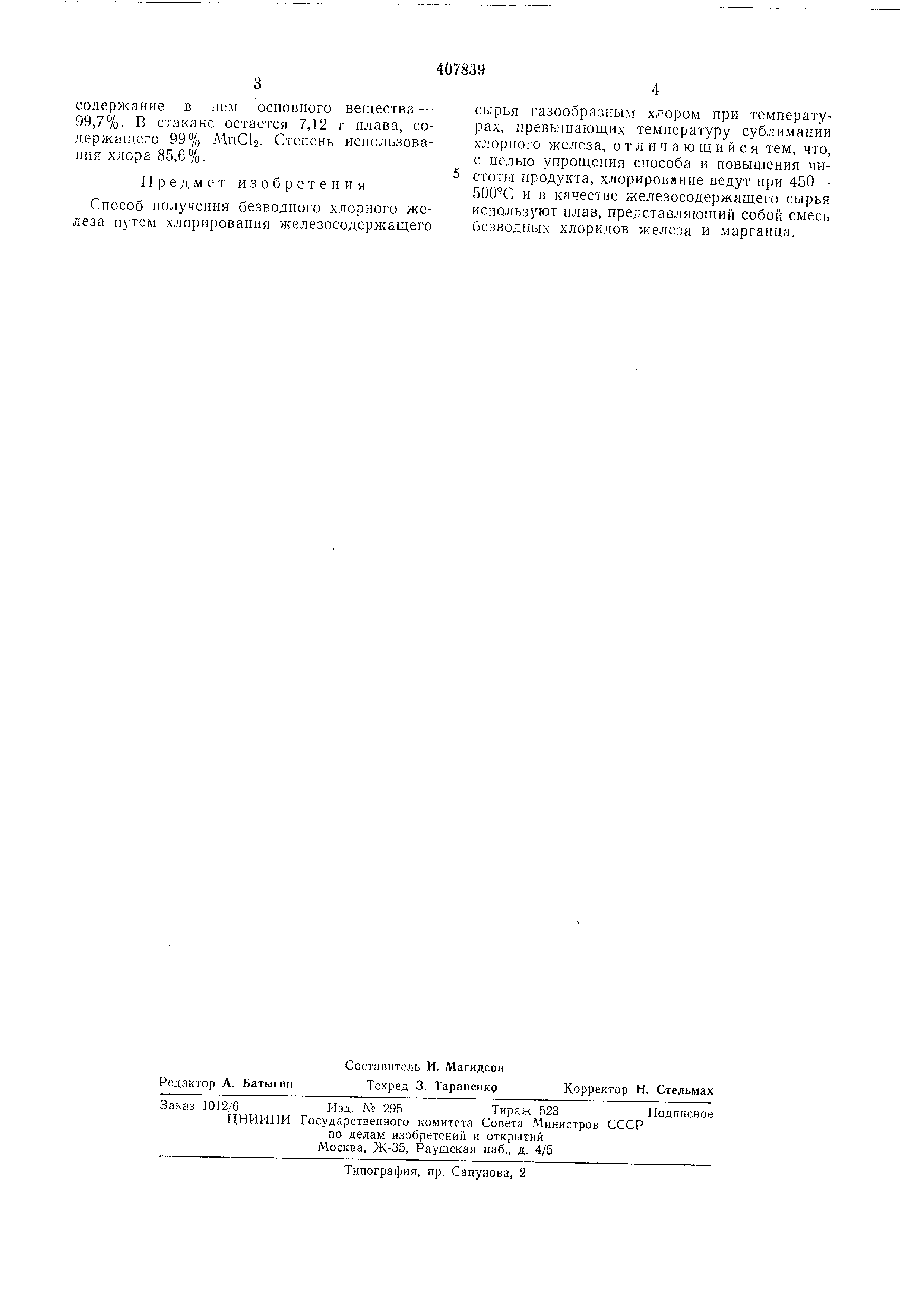

железа. 58,4 г плава помещают в фарфоровый стакан, который, в свою очередь, номещают в нижнюю часть вертикального кварцевого реактора , соединенного с приемником хлорного железа. Реактор нагревают до 450°С, продувают сухим азотом, после чего начинают нодачу хлора со скоростью 65 мл/мин. Хлорирование ведут 68 мин. Отгоняющееся из реакционной зоны хлорное железо конденсируется в приемнике. Общее количество сконденсированного хлорного железа составляет 62,6 г, 3 содержание в нем основного вещества- 99,7%. В стакане остается 7,12 г плава, содержащего 99% МпСЬ. Степень использования хлора 85,6%. „ 5 Предмет и з о о р е т е п и я Способ получепия безводного хлорного железа путем хлорирования железосодерл ащего 4 сырья газообразным хлором при температуpax , превышающих температуру сублимации хлорпого л :елеза, от л и ч а ю щ и и с я тем, что, с целью упрощения способа и повыашния чистоты продукта, хлорирование ведут при 450- 500°С и в качестве железосодержащего сырья используют плав, представляющий собой смесь безводных хлоридов железа и марганца.
