Сигнализатор предельного уровня

1

Изобретение относится к устройствам контроля и релулирования теплоэнергетических параметров, в частности уровня жидкостей, и может применяться в системах автоматического регулирования дизельных установок и в химической промышленности.

Известны сигнализаторы предельного уровня , соде ржащие электромагнитный релейный элемент прямого действия, поплавковый датчик с постоянным магнитом, установленным на направляющих, соединенных с разделителем .

Однако такие устройства имеют низкую работоопо собность в условиях повышенных режимов тряски и вибрации, а также в условиях высоких давлений и в особо взрывоопасных средах.

Цель изОбретения - повышение точности и надежности работы устройства.

Это достигается тем, что в устройстве «аправляющие выполнены в виде ферромагнитных скоб, установленных во взаи|мно скрещивающихся плоскостях и соединенных с магнитошроводами релейного элемента прямого действия .

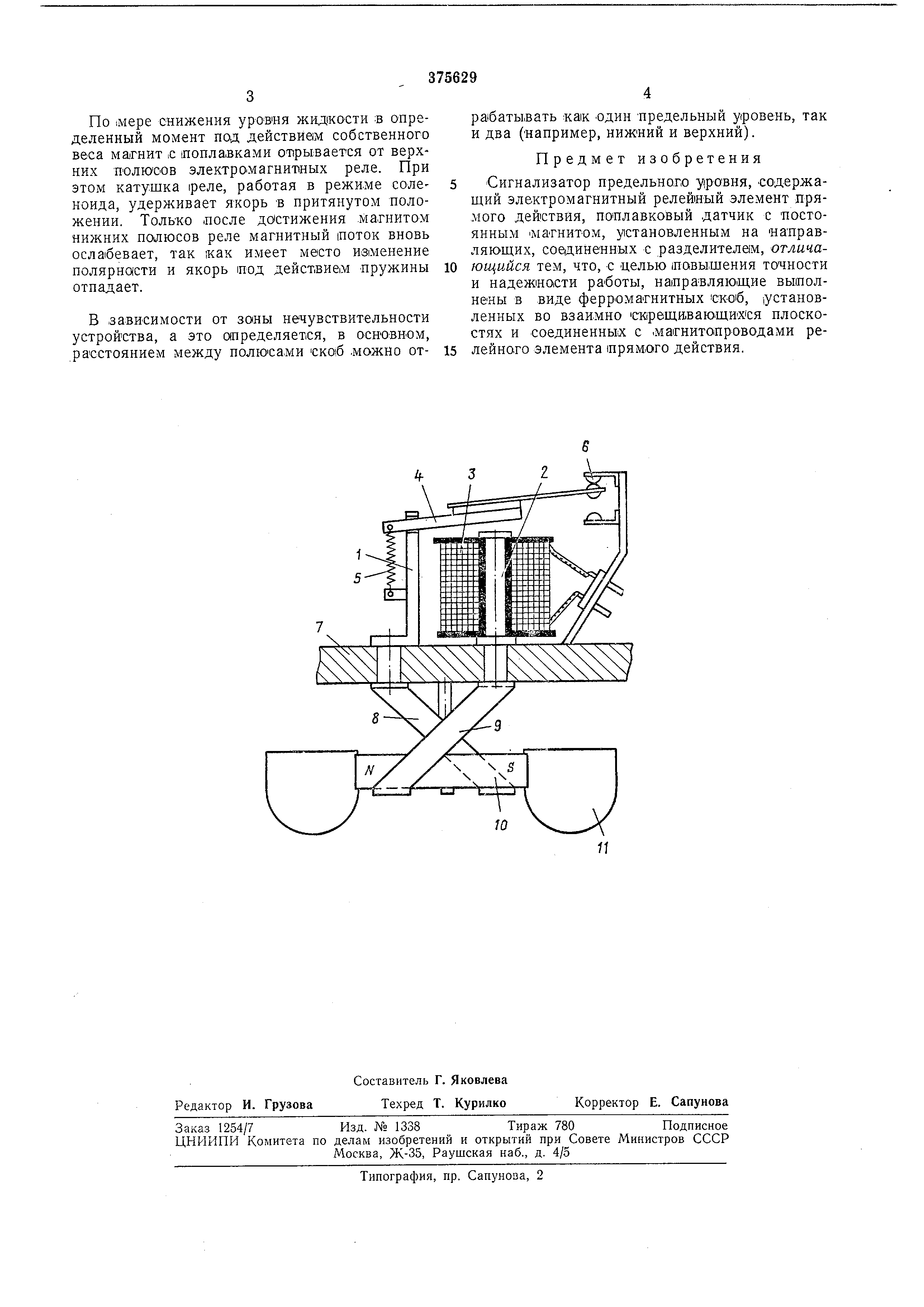

На чертеже представлена конструктивная схема устройства.

Сигнализатор содержит элект1ромагнитный релеЙ1Ный элемент с .магнитояроводами / и 2, катушкой 3, ферромагнитным якорем 4, возвратной .пружиной 5 и контактной группой 6. Магнитолроводы запрессованы в разделитель 7 и соединены с ферро магнитными скобами 8 и 9, установленными во взаимно скрещивающихся 1ПЛОСКОСТЯХ и образующими две пары полюсов обратных полярностей. Между скобами расположен плоский постоянный цмагнит 10 с укрепленными на нем поплавками //.

В рабочем состоящий клеммы .катушки 3 подключены к источнику питания, якорь 4 удерживается пружиной 5 в оттянутом положении , магнит 10 лежит под действием собственного веса на нижних полюсах скоб 8 vi 9.

При этом полярность на катушке 3 такова, что создаваемый ее магнитный поток ослабляется полем постоянного |магнита.

По мере повышения уровня л идкости .магнит 10 на поплав1ках // всплывает и по направляющим перемещается к верхней паре полк сов скоб 8 -я 9. Е определенный момент он захватывается верхними полюсами магнитопровода и при этом за счет переброса полюсов его 1магнитный поток суммируется с (магнитным inoTOKOuM самого элект ромагнитного реле.

Под действием этого суммарного .магнитного поля якорь 4 притягивается к сердечнику (магнитопровод 2) и перебрасывает свой ключ на контактной труппе 6, передавая электрический сигнал на исполнительные механизмы .

По iMepe снижения уровия жидкости в определенный момент под действием собственного веса магнит поплавками от1ры:вается от верхних полюсов электр0магнит1ных реле. При этом катушка 1реле, работая в режиме соленоида , удерживает якорь в притянутом положении . Только .после достижения -Ма-гпитом нижних полюсов реле магнитный лоток вновь ослабевает, так как имеет место изменение полярности и якорь под действием пружины отпадает.

В зависимости от зоны нечувствительности устройства, а это определяется, в основном, расстоянием между полюсами ской .можно отрабатывать «aiK один предельный уровень, так и два (Например, нижний и верхний).

Предмет изобретения

Сигнализатор предельного у/ровня, содержащий электромагнитный релейиый элемент прямого действия, поплавковый датчик с постоянным магнитом, установленным на направляющих , сое|Диненных с разделителйм, отличающийся тем, что, с целью повышения точности и надежности работы, направляющие выполнены в виде ферромагнитных скоб, (установленных во взаимно ск1ращи,вающиХСя плоскостях и соединенныос с .магнитопроводами релейного элемента прямого действия.
