[1]
Предлагаемое изобретение относится к устройствам , применяемым в строительной промышленности
для возведения зданий из кирпича или блоков.
[2]Пзвестна установка для возведения зданий
из кириича, включающая подвижные опоры, смонтированную на них пространственную
ферму с прикрепленными к ней и по стволу крана несущими путями.
[3]
Целью предлагаемого изобретения является механизация процесса возведепия зданий
из кирпича или малогабаритных блоков.
[4]Достигается это тем, что под несущими путями
смонтирована площадка с параллельными транспортерами с толкателем, между которыми
установлен рольганг для приема контейнеров , а над несущими путями смонтированы
щарнирно закренленные на отвесных стойках, расположенных по возводимым стенам
, траверсы с установленными на них с возможностью горизонтального перемещения
укладочными машинами, выполненными с упорами и механизмами обжатия ряда кирпичей
и проверки плоскостей.

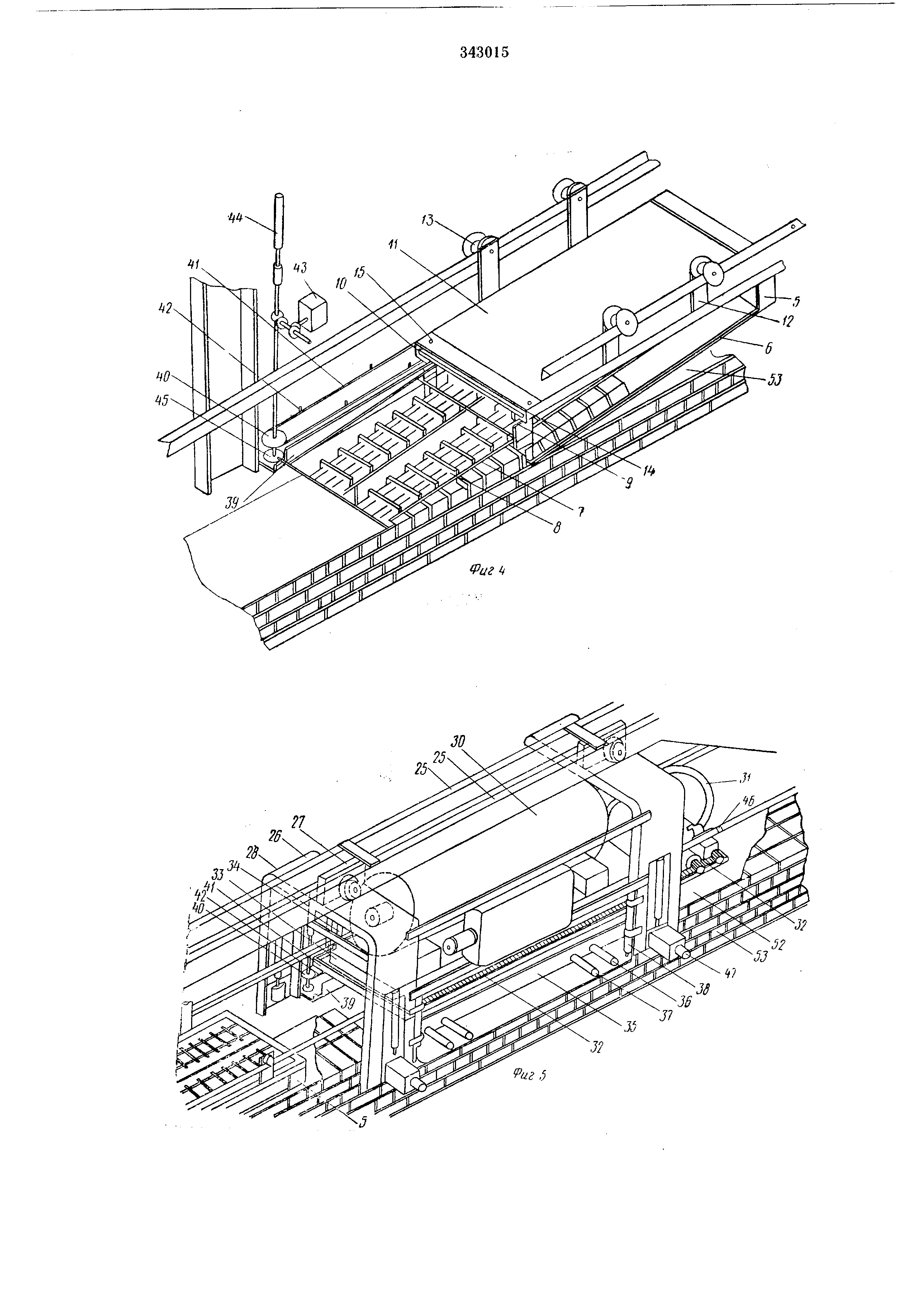

[5]На фиг. 1 изображена установка с трехканальными
несущими путями; на фиг. 2 - установка с одноканальными несущими путями;
на фиг. 3 - универсальная кассета для кирпичей или блоков; на фиг. 4 - укладка кирпича
на стену; на фиг. 5 - укладочная машина .
[6]Подвижные опоры 1 (фиг. 1, 2) передвигаются
по рельсовым путям 2, проложенным вдоль фасада строящегося здания. На опорах
оборудованы подъемные устройства 3 для вертикального транспортирования контейнеров
4, заполненных заряженными кассетами 5.
[7]Универсальные кассеты 5 имеют раскрывающиеся
днища 6 на шарнире, соединенные с разделительной рамой 7, на которой расположены
пластины для интервальных швов и выступы 8, входящие в замок 9. В верхней
[8]
части корпуса кассеты 5 имеются полки 10 для направления при входе в обойму 11
(фиг. 4), имеющую стойки 12 с направляющими катками 13 и полки 14. На задней поперечной
планке расположены два фиксатора
[9]15 для иодхвата универсальной кассеты 5.
На опорах / оборудована несущая спецплощадка с коробкой 16 и фермой 17, на которых
укреплены рельсовые несущие направляющие пути 18 для перемещения обойм 11с
[10]
универсальными кассетами 5 от цепной тяги 19 с приводной натяжной станцией и поворотными
устройствами 20. На спецплощадке с коробкой 16 и фермой 17 установлены транспортеры
21, 22 с гнездами для кассет и толкассет из контейнера 4, расположенного на
роликовом столе 24.
[11]На траверсах 25 установлены самоходные
передвижные рамы 26 с кареткой и редукторами 27 от укладочных машин 28 с двумя донолнительнымн
подвесными каретками 29, расноложенными с нередней и задней стороны для ноддерживанкя несущих путей 18.
[12];В верхней раме 26 расположен резервуар 30 для раствора с механизмами 31 для подачи
раствора и реечная рама 32 с раствороукладочным япщком и валиком.
[13]
Дно резервуара 30 уплотнено, оно заменяет контрольную нлиту 33 для проверки горизонтальрюй
плоскости от цилиндров 34, а для проверки вертикальной плоскости применяется
нлита в виде контрольного угольника 35 от гидроцилиндров 36 через направляющие 37,
расположенные с двух сторон в нижней части укладочных машин (фиг. 5). ;
[14]
Для подъема контрольных угольников 35 используются гидроцилиндры 38. Упоры 39
(фиг. 4, 5) в укладочных мащинах 28 расположены на пластинах, находящихся спереди
звездочек 40, цепиых передач 41 с подхватывающими стержнями 42 от редуктора 43 и
гидроцилйндра 44. Эти механизмы предназначены для подъема и проталкивания рамы 7
с интервальными пластинами в корпус кассеты на свое прежнее место в замок 9 при помощи
гидроцилиндра 44 спецугольником 45. ОдноБременно поднимается диск с кулачками,
вращающийся от стержня, связанного с редуктором 43 на период проталкивания рамы 7 до датчика 46.
[15]Для перехода укладочной машины 28 на новое место кладки кирнича или блоков применены
четыре бап1мака 47 (фиг. 5), расположенные с двух сторон по два. Укладочная
машина 28 производит подъем башмаков для прохода через препятствия в виде поперечных
стен возводимого здания.
[16]Доставка контейнеров 4 с кирпичами «ли
блоками на площадки 48 (фиг. 1) осуществляется автопогрузчиками 49. Раствор и дополнительные
компоненты транспортируются по трубопроводам 50 в общий резервуар 51,
который питает раствором резервуары 30 укладочных мащин 28.
[17]
При переходе укладочной машины на новое место расстилается слой раствора 52 (см.
фиг. 4, 5) на уложенные кирпичи в стене к уложенному ряду возводимой стены 53 до датчика 46.
[18]Установка работает следующим образом.
[19]Монтаж агрегата, расположенного на опорах
/ и передвигаемого по путям 2, производится на нулевом цикле.
[20]
Автопогрузчик 49 или другой подвижной транспорт подает контейнер 4 с заряженными
кассетами 5 или блоками на подъемные площадки 48. После подъема устройствами 3 на
заданную отметку спецплощадки с коробкой 16 и фермой 17, расположенной на опорах 1,
[21]
контейнер 4 выталкивается на роликовый стол 24.Опорожненная кассета 5 перемещается по
рельсовым несущим путям 18 от цепной тяги 19 поворотного устройства 20 в обоймах 11,
имеющих внутренние полки 10, стойки J2, катки 13. Транспортер 2J с кассетами 5 при помощи
полок 14 и фиксаторов 15 освобождается от обойм 11 и транспортируется толкателем
от гидроцилиндра к месту, где другим толкателем 23 вытесняются загруженные кассеты
5 из контейнера 4 на транспортер 22 в гнезда кассет, а сами ставятся на их место
в контейнере 4 на роликовом столе 24.
[22]Для правильного расположения несущих
путей 18 (фиг. 1) применяютс-я подвесные каретки 29 с направляющими роликами, расположенные
с передней и задней стороны укладочной мащины, с интервалом до 3 м, соедипенные
при помощи телескопических труб.
[23]По траверсам 25 (фиг. 1) загруженная кассета
5 (фиг. 3, 4) с заданной порядовкой подхватывается обоймой // (фиг. 4, 5), соединенной
с цепной тягой 19 (фиг. 1) и увлекается
[24]к соответствующей укладочной мащине, расположенной
на траверсе 25.
[25]Нагруженная кассета 5, входя в укладочную
мащину 28 выступами 8, упирается в упоры 39, освобождает днище 6 кассеты 5
[26]
от замка 9, продвигается до датчика 46 и разделительная рама 7 с кирпичами или блоком,
остается на месте на слое раствора 52, уложенного на разложенные кирничи в стык к
уложенному ряду возводимой стены 53. Подача раствора в общий резервуар 51 осуществляется
по трубопроводам 50. Кассета с наклонным днищем продвигается в укладочной
машине 28 до упора датчика 46. С по.мощью обжима контрольны.ми угольниками
35 по вертикальной плоскости и контрольной плитой 33 по горизонтальной плоскости
уложенных кирпичей или блоков на стене 53 происходит подъем и возврат разделительной
рамы 7 иа свое место в замок 9
[27]механизмами 39-45. Проверкой вертикальных
и горизонтальных плоскостей завершается цикл кладки в укладочных машинах 28.
[28]
Для кладки потолочных перекрытий используется стрела крана 54 с соответствующей
укладкой кирпичей или блоков для выравиивания и заполисния нлоскостей.
[29]
Укладочные машины 28 оборудованы сред ствами для хранения раствора - резервуарами
30. Для распределения раствора во время перехода укладочных машин 28 на новый шаг
кладки при помощи реечной рамы 32 с раствороукладчиком и вальцами для разравнивания
и нрижима раствора и механизмов 31 рельсоBbie нути 2, 18 разделены на участки, соответствующие
расположению стен здания.
[30]Траверсы 25, по которым перемещаются укладочные
мащины 28, ориентированы против стен здания посредством шарнирного сопряУкладочная
машина 28 после выкладки кирпича из кассеты, завершив все обжимы и
контрольные операции, передвигается на следующий шаг кладки.
[31]
В процессе перемещения укладочной машины происходит укладка раствора на стену
здания для следующей повторной операции.
[32]После осуществления восьмой операции выкладки
подъемник с рамой и всеми механизмами передвигается на следующий процесс.
[33]
При встрече поперечной степы башмаки 47 (фиг. 5) укладочной мащины 28 приподнимаются
для свободного прохода.
[35]
Установка для возведения здання из кирпича или блоков, включающая подвижные
[36]
опоры, смонтированную на них пространственную ферму с прикрепленными к ней и по
стволу крана несущими путями, отличающаяся тем, что, с целью механизации процесса
возведения зданий из кирпича или малогабаритных блоков, под несущими путями смонтирована
площадка с параллельными транспортерами с толкателем, между которыми установлен
рольганг для приема контейнеров, а над несущими путями смонтированы шарнирпо
закрепленные на отвесных стойках, расположенных по возводимым стенам, траверсы
с установленными на них с возможностью горизонтального перемещения укладочными машинами
, выполненными с упорами и механизмами обжатия ряда кирпичей и проверки плоскостей.
