Ортодонтический замок

c-ffi , ffr

Известлые ортодонтические замки, содержащие корпус с наиравляющими стержнями, ьинтами, стяжными гайками и приставку с направляющим стержнем, винтом и гайкой, можно применять только для исправления дефекта челюстей в каком-нибудь одном направлении . При лечении сложных аномалий и деформаций часто необходимо воздействовать на челюсть одновременно в нескольких направлениях: например, бывает необходимо сочетать одновременно расщирение и укорочение челюсти, расщирение челюсти в трех направлениях , суженнз и расщирение челюсти на различных участках и т. д. Кроме того, известные замки СЛОЖНЫ в изготовлении и эксплуатации , громоздки и неудобны для пациента вследствие чего ухудшаются результаты лечения .

.Предлагаемый замок отличается тем, что его приставка соединена с корпусом посредством шарнира и на направляющих установлены планки с прорезя.ми. Такой замок позволяет ироизводить смещения элементов ортодонтического аппарата в любых необходимых направлениях и улучшить его фиксацию з аппарате.

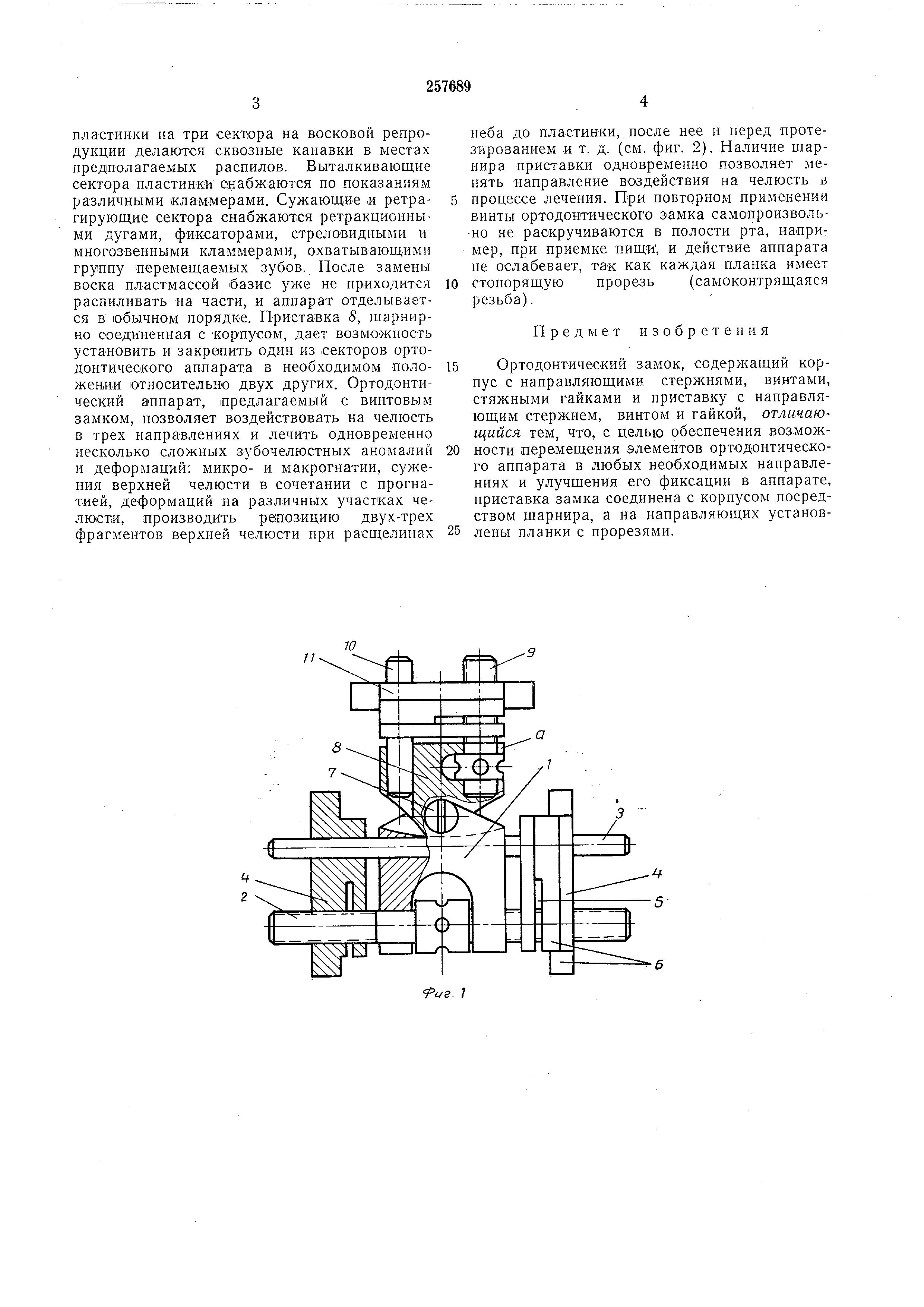

Предлагаемый ортодонтический винтовой ;--амок содержит корпус /, в котором выбраны паз ДЛЯ винта 2 с разнонаиравленной резьбой и от.зерстия ДЛЯ направляющего стержня 3. Па свободные концы винта 2 н направляющего стержня надеты планки 4, имеющие амортизирующую прорезь 5 и ретенционные пункты 6. Корпус / при помощи щарнира 7 соединен с основанием приставки 8, имеющей паз о под винт 9. Паправляющий стерл ень 10 соединен с основанием приставки 8 и вместе с винтом 9 несет на себе планку 11.

.Перед моделированием ортодоитического аппарата приставка устанавливается под необходимыл углом к корпусу / ортодонтического замка и фиксируется при помощи шарнира 7. Планки 4 п 11, предназначенные для расширения челюстей и протракции дистопирОВаННЫХ зубов, приводятся к корпусу / ИЛИ

основанию приставки 8, а планки, предназначенные ДЛЯ сужения челюстей и ретракции, макси.мально удаляются от корпуса или оснорания . В последнем случае образовавшееся пространство между планками и корпусом

(основанием) заполняется жидким гипсом с целью иредотврашения вваривания вннтов и направляющих стержней в пласт.массу и для создания свободного от пластмассы пространства ДЛЯ приведения секторов пластинки к корпусу. Во избежание распиливания базиса

пластинки на три сектора на восковой репродукции делаются сквозные канавки в местах предполагаемых распилов. Выталкивающие сектора пластинки снабж-аются по показаниям различными «ламмерами. Сужающие и ретрагирующие сектора снабжаются ретракционными дугами, фиксаторами, стреловидными и многозвенными кламмерами, охватывающими группу -перемещаемых зубов. После замены воска пластмассой базис уже не приходится распиливать на части, и аппарат отделывается в обычном порядке. П-риставка 5, щарнирно соединенная с корпусом, дает возможность установить и закрепить один из секторов ортодонтического аппарата в необходимом положении относительно двух других. Ортодонтический аппарат, предлагаемый с винтовым замком, позволяет воздействовать на челюсть в трех направлениях и лечить одновременно несколько сложных зубочелюстных аномалий и деформаций: микро- и макрогнатии, сужения верхней челюсти в сочетании с прогнатией , деформаций на различных участках челюсти , производить репозицию двух-трех фрагментов верхней челюсти при расщелинах

неба до пластинки, после нее и перед протезированием и т. д. (см. фиг. 2). Наличие шарнира приставки одновременно позволяет менять направление воздействия на челюсть it

процессе лечения. При повторном применении винты ортодоитического эамка самопроизвол ьно не раскручиваются в полости рта, например , при приемке пищи, и действие аппарата не ослабевает, так как каждая планка имеет

стопорящую прорезь (самоконтрящаяся резьба).

Предмет изобретения

Ортодонтический замок, содержащий корпус с направляющими стержнями, винтами, стяжными гайками и приставку с направляющим стержнем, винтом и гайкой, отличающийся тем, что, с целью обеспечения воз1можности перемещения элементов ортодонтического аппарата в любых необходимых направлениях и улучщения его фиксации в аппарате, приставка замка соединена с корпусом посредством щарнира, а на направляющих установлены планки с прорезями.
