Затвор гибкого рукава для сыпучих материалов

г П1 1

S

о)

К.г

г)

fue.3

ЗАТВОР ГИБКОГО РУКАВА ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Предлагаемый затвор гибкого рукава для сыпучих материалов может найти применение в промышленности строительных , материалов и в строительстве.

Известные затворы гибкого рукава для сыпучих материалов, включающие пережимающее устройство с :при;водом, не обеспечивают возможности лерестановки в любое место по длине гибкого рукава и регулирования его пропускного сечения.

Предлагаемое устройство отличается от известного тем, что пережимающее устройство выполнено :В виде шарнирно установленных на общей пластине, имеющей центральное отверстие , двух П-образных рычагов с пережимными обрезиненными валиками, соединенных щарнирно со щтоками раздельных приводов.

Это отличие дает возможность перестановки затвора в любое место по длине гибкого рукава « регулировать его пропускное сечение .

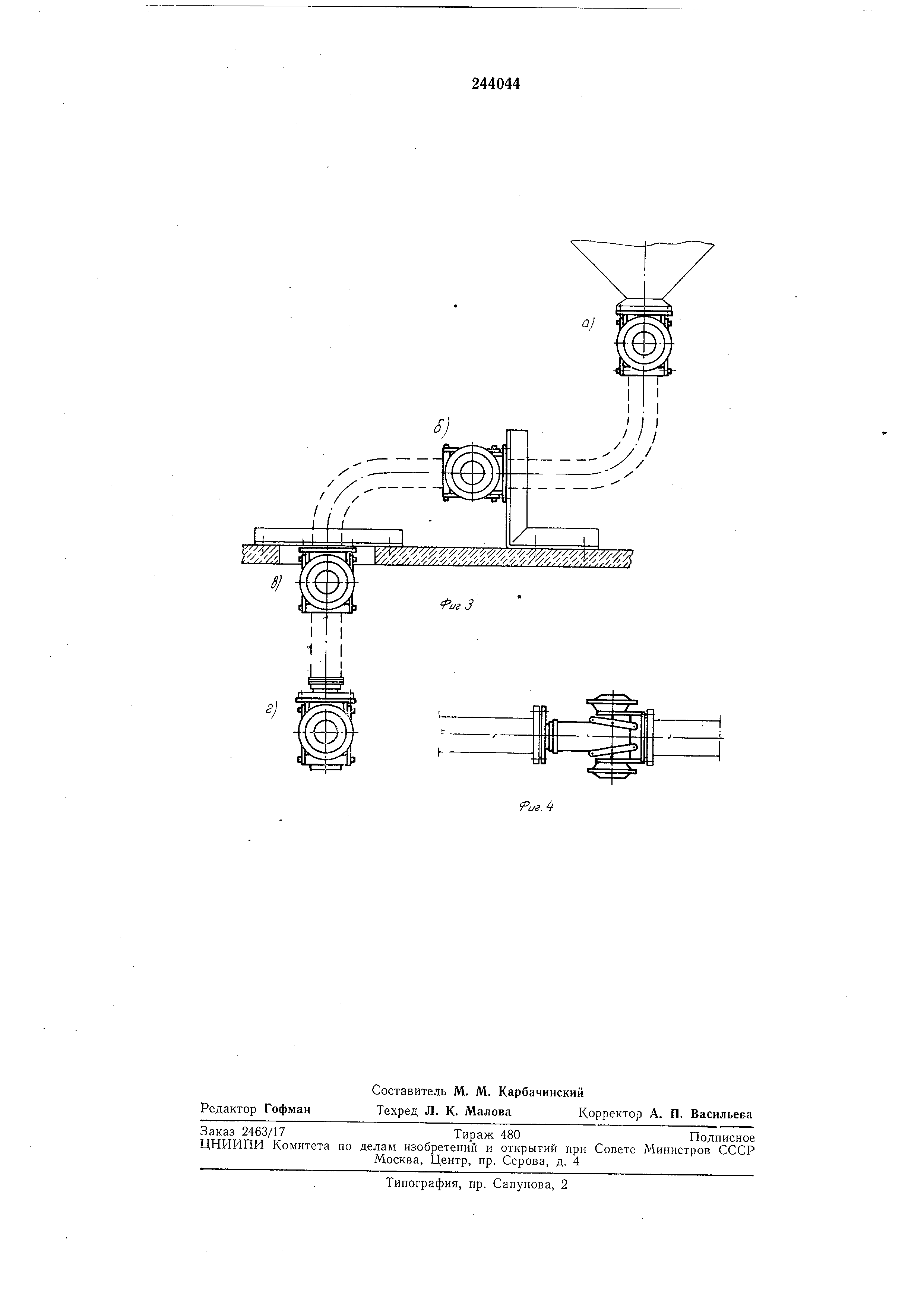

На фиг. 1 схематически изобрал ен предложенный затвор в двух проекциях; на фиг. 2 - возможные .положения затвора; на фиг. 3 - возможные варианты установки затвора по длине гибкого рукава материалопровода; на фиг. 4 - вариант использования затвора на жестком материалопроводе.

нами 4 и 5, на которых соответственно установлено пережимающее устройство, включающее две пары рычагов 6, нижние концы которых соединены лопарно пережимными обрезиненными валиками 7, образуя П-образную форму рычагов 6, и приводы 8, в качестве которых могут быть использованы мембранные камеры или пневмо-пидроцилнндры, воздействующие штоками 9 через коромысла 10 на

рычаги 6, совершающие маятниковое движение .

Затвор работает следующим образом. Двигаясь навстречу друг другу под действием приводов (мем бранных камер) 8, П-образные

рычаги 6 сходятся и, сдавливая гибкий рукав 3 пережимными обрезиненными валиками 7, перекрывают поток материала (фиг. 2,в). При обратном движении П-образных рычагов 6 затвор открывается (фиг. 2,а).

Если сообщить движение лишь одному пережимному обрезинбнному валику 7, то лропускное сечение гибкого рукава 3 уменьшается частично. Расход истекающего материала

ири этом изменяется. Такое положение затвора (фиг. 2;б) служит для операции точного досыпания при дозировании материала.

Использование затвора на металлических или других жестких трубопроводах возможно при установке эластичного отрезка.

Предмет изобретения

Затвор гибкого рукава для сыпучих материалов , включающий пережимающее устройство с приводом, отличающийся тем, что, с

целью обеспечения -возможности перестановки в любое место .по длине гибкого рукава и регулирования его пропускного сечения, пере.жимающее устройство выполнено в виде шарнирно установленных на общей пластине, имеющей центральное отверстие, двух П-образных рычагов с лережимными обрезиненными валиками, соединенных шарнирно со штоками раздельных ориводов.
