ДАТЧИК СКОРОСТНОГО НАПОРА

Датчик скоростного напора, содержащий расположенный на немагнитной трубе чувствительный элемент и преобразователь на эффекте Холла, отличающийся тем, что, с целью повышения точности, надежности и упрощения конструкции, чувствительный элемент выполнен в виде армированного пластмассой кольцевого постоянного магнита, а преобразователь расположен в немагнитной трубе эксцентрично магниту и соосно оси его вращения.

Изобретение относится к области измерения расхода жидкостей в промышленных трубопроводах, а также в трубопроводах поливальных и дождевальных машин сельского хозяйства.

Известные датчики скоростного напора содержат расположенный на немагнитной трубе чувствительный элемент и на выходе потенциометрический преобразователь, который не обеспечивает надежной работы из-за наличия трущегося контакта.

Предлагаемый бесконтактный датчик скоростного напора отличается от известных тем, что чувствительный элемент выполнен в виде армированного пластмассой кольцевого постоянного магнита, а преобразователь расположен в немагнитной трубе эксцентрично магниту и соосно оси его вращения. Это обеспечивает надежную работу, повышает точность измерения и конструктивно проще.

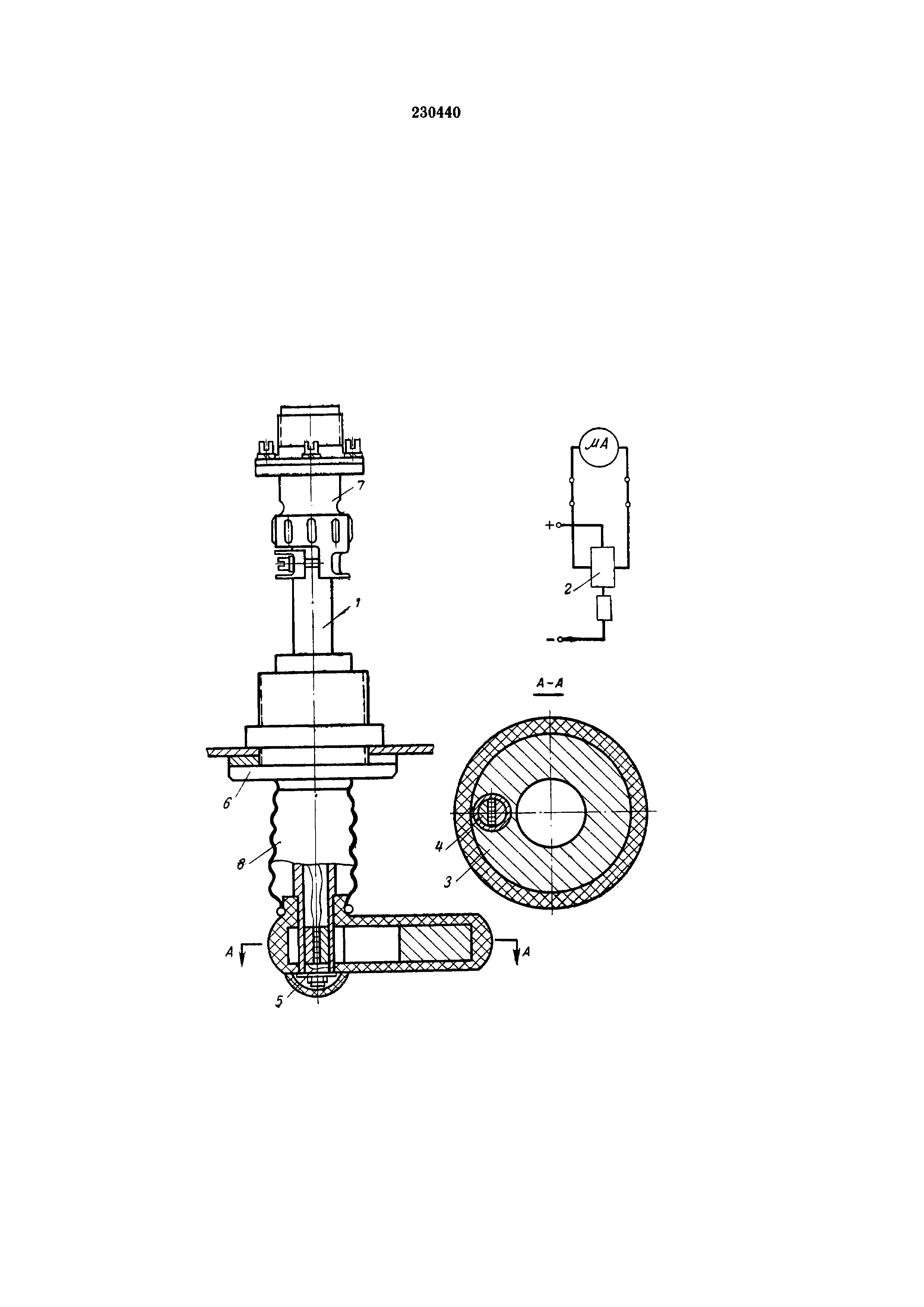

На чертеже изображен описываемый датчик с разрезом по А-А.

Датчик скоростного напора содержит немагнитную трубу 1, датчик Холла 2 и кольцеобразный магнит 3, армированный пластмассой, с круглым отверстием, расположенным эксцентрично и снабженным прорезным шлицем.

На одном конце внутренней части трубы 1 в цилиндрическом сердечнике 4 из магнитомягкого материала заключен датчик Холла 2, продольная ось которого совпадает с осью трубы. За сердечником установлена шпилька 5 с гайкой для фиксации магнита 3 над датчиком Холла. Снаружи этого же конца трубы установлен магнит 3, который может свободно вращаться вокруг трубы.

На другом конце трубы установлена втулка 6 с гайкой и шайбой для крепления и фиксации датчика в трубопроводе и штепсельной разъем 7 для включения датчика в схему расходомера. С целью герметизации датчика между трубой и выступом диска установлен. защитный чехол 8 из тонкой резины.

Датчик устанавливается в горизонтальной трубопровод таким образом, чтобы магнитные силовые линии магнита 3 были параллельны плоскости датчика Холла 2.

Под действием динамического давления обтекающего потока кольцеобразный постоянный магнит, армированный пластмассой, поворачивается на определенный угол в зависимости от величины расхода.

Расход определяется по известному выражению:

где Q - объемный расход;

ƒ -площадь трубопровода;

G - вес диска;

K - коэффициент обтекания диска;

- плотность жидкости;

ƒ_k - Меделево сечение диска;

α - угол поворота диска.

Одновременно поворот кольцеобразного постоянного магнита вокруг продольной оси датчика Холла 2 будет вызывать ток и отклонение стрелки показывающего прибора, пропорциональное углу поворота.
