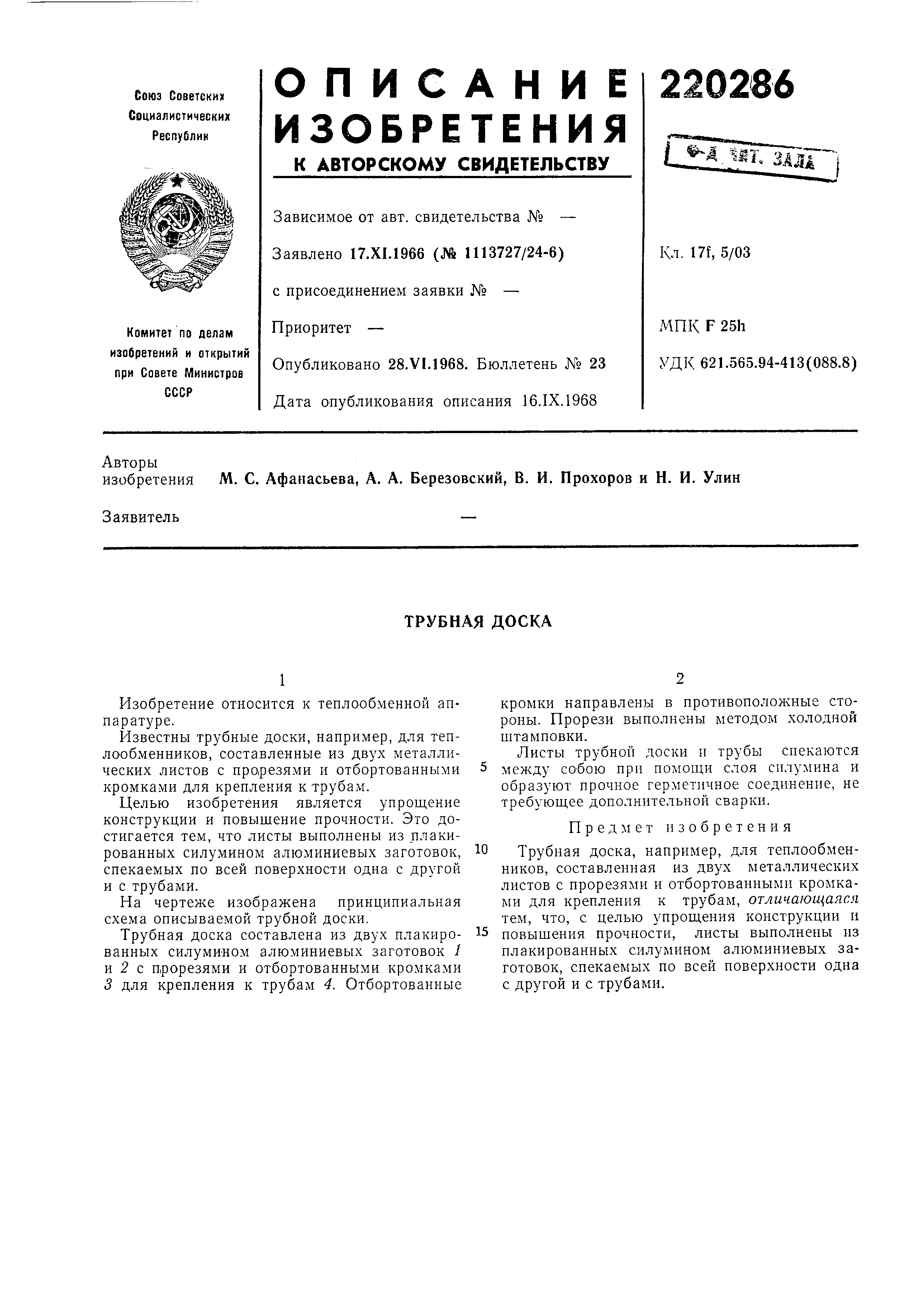

Трубная доска

Изобретение относится к теплообменной аппаратуре .

Известны трубные доски, например, для теплообменников , составленные из двух металлических листов с пр01резями и отбортованными кромками для крепления к трубам.

Целью изобретения является упрощение конструкции и повышение прочности. Это достигается тем, что листы выполнены из плакированных силумином алюминиевых заготовок, спекаемых по всей поверхности одна с другой и с трубами.

На чертеже изображена принципиальная схема описываемой трубной доски.

Трубная доска составлена из двух плакированных силумином алюминиевых заготовок / и 2 с прорезями и отбортованными кромками 3 для крепления к трубам 4. Отбортованные

кромки направлены в противополоншые стороны . Прорези выполнены методом холодной штамповки.

Листы трубной доски и трубы спекаются между собою при помош,и слоя силумина и образуют прочное герметичное соединение, не требуюшее дополнительной сварки.

Предмет изобретения

Трубиая доска, например, для теплообменников , составленная из двух металлических листов с прорезями и отбортованными кромками для крепления к трубам, отличающаяся тем, что, с целью упрош,ения конструкции и

повышения прочности, листы выполнены из плакированных силумином алюминиевых заготовок , спекаемых по всей поверхности одна с другой и с трубами.
