Машина для испытания материалов на кручение

Машина предназначается для испытания материалов на кручение при различных температурах и применяется в испытательной технике при определении физико-механических свойств материалов.

Известны машины для испытания материалов на кручение, состояш;ие из установленных в машине захватов образца, нижнего, соединенного с узлом нагружения, и верхнего, соединенного с торсионным узлом измерения крутящего момента, узлов замера деформации образца и регистрации параметров испытания.

Для проведения испытаний при различных температурах машина оснаш,ается термокриокамерами .

При испытании материалов точность определения деформации образца занижена из-за проворачивания верхнего захвата, соединенного с торсионным узлом.

Диапазон измерения определяется размерами торсионного валика торсионного узла измерения крутящего момента.

В предложенном изобретении для повышения точности измерения параметров испытаний и расширения диапазона измерения крутящего момента з образце верхний захват об-, разца имеет рычаг, связанный с рычагом торсионного узла через подвижную колодку для изменения плеча взаимодействия, причем конец рычага верхнего захвата связан с фиксирующим датчиком, соединенным через усилитель с приво-дом торсионного узла измерения крутящего момента.

Для повышения надежности работы машина снабжена контактными устройствами и выключателями для отключения приводов узлов нагружения образца и измерения крутящего момента при перегрузке или разрушении образца .

Термокриокамеры выполнены разъемными и снабжены опорами качения для перемещения по вспомогательному столу машины, что упрощает проведение испытаний при различных температурах.

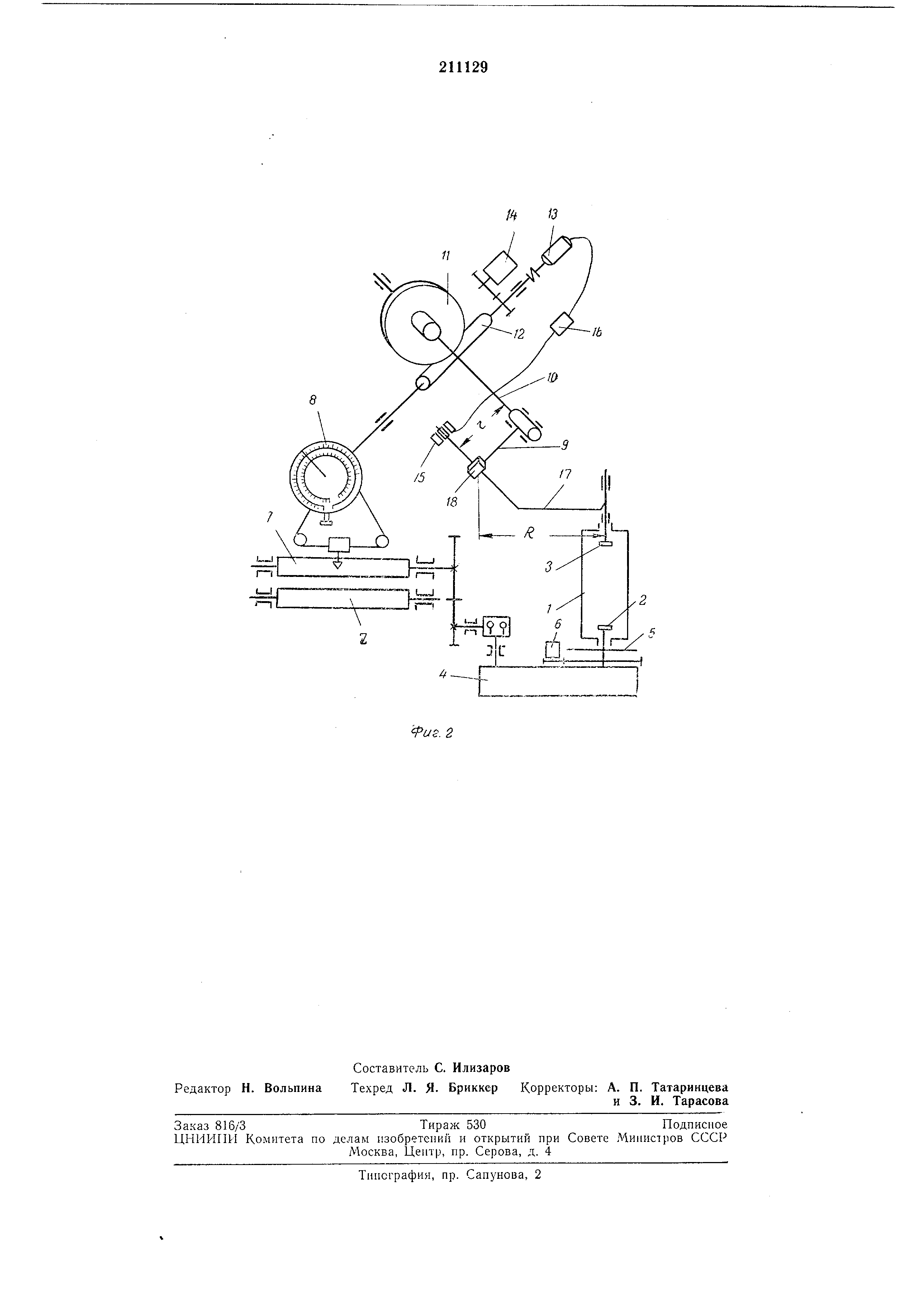

На фиг. 1 изображена предлол енная машина , общий вид; на фиг. 2 - кинематическая схема этой машины.

Испытываемый образец / зажимается в нижнем 2 и верхнем 3 захватах и нагружается приводом 4.

Угол поворота образца измеряется по шкале 5. Контактное устройство 6 связано с приводом узла нагружения и служит для выключения привода при перегрузке или разрушеНИИ образца. С валом нижнего захвата связан диаграммный аппарат 7 для записи угла закручивания образца и крутящего момента, а шкала 8 слулсит для отсчета действующего крутящего момента. Торсионный узел состоит

ного с червячным колесом //, находящимся в зацеплении с червяком 12, один конец вала которого связан со стрелкой шкалы 8 и нером диаграммного аппарата 7, а другой - с электроприводом нагружения 13. При помощи контактного устройства 14 при перегрузке или разрушении образца, выключаетсяэлектропривод , сигнал к которому подается от датчика 15 через усилитель 16.

Верхний захват снабжен рычагом 17 с подвижной колодкой 18. На вспомогательном столе машины 19 установлены термокриокамеры 20 на опорах качения 21.

Машина работает следующим образом.

При нагружении образца вместе с ним проворачивается верхний захват 3. Связанный с этим захватом рычаг 17 при проворачивании вызывает разбаланс сигнала фиксирующего датчика, который через усилитель передается на электропривод торсионного узла. Электропривод 13 через червяк 12 и червячное колесо /) нагружает торсионный валик 10 до создания в нем реактивного крутящего момента, равного или кратного моменту в образце.

При этом рычаг 9 торсионного узла, взаимодействуя с рычагом 17 верхнего захвата, возвращает верхний захват в исходное положение , при котором отсутствует сигнал датчика 15. Деформация образца замеряется по шкале 5, а крутящий момент определяется по шкале 8 или по диаграмме аппарата 7, которые связаны с червячным колесом 12 торсионного узла измерения крутящего момента.

Точность измерения параметров испытания при этом повышается за счет ограниченного перемещения верхнего захвата образца.

Меняя с помощью подвижной колодки 18 плечо взаимодействия рычага 17 верхнего захвата и рычага 9 торсионного узла, можно значительно увеличить диапазон измерения крутящего момента торсионным узлом без замены тарированного торсионного валика 10.

Предмет изобретения

1.Машина для испытания материалов на кручение, включающая узел нагружения, связанный с нижним захватом образца, торсионный узел измерения крутящего момента, связанный с верхпим захватом образца, узлы замера деформации образца и регистрации параметров испытаний, термокриокамеры для

испытания материала при различных температурах , отличающаяся тем, что, с целью повышения точности и расширения диапазона измерений крутящего момента в образце, верхний захват образца имеет рычаг, связанный с

рычагом торсионного узла через подвижную колодку для изменения плеча взаимодействия, причем конец рычага верхнего захвата связан с фиксирующим датчиком, соединенным через усилитель с приводом торсионного узла измерения крутящего момента.

2.Машина по п. 1, отличающаяся тем, что, с целью повышения надежности работы, узел нагружения и торсионный узел измерения крутящего момента снабжены контактными

устройствами для отключения приводов этих узлов при перегрузке или разрушении образца .

3.Машина по п. 1, отличающаяся тем, что, с целью упрощения испытаний при различных

температурах, термокриокамеры выполнены разъемными и снабжены опорами качения для перемещения по вспомогательному столу машины.
