Известны устройства для. включения и отключения маховика ручной поперечной подачи
сушпорта при выключении нли включении с .помощью поворотной рукоятки его механической
подачи, содержащие передаточный механизм, связывающий рукоятку механической
Подачи, расположенную на фартуке станка, с муфтой сцепления маховика с винтом
поперечной подачи суппорта.
[3]Предложенное устройство надежнее в работе
и проще по конструкции. От известных оно отличается тем, что передаточный механизм
выполнен в виде подпружиненного пальца , взаимодействующего через рычат и тягу
с. подвижной частью муфты сцепления маховика С винтом поперечной подачи суппорта.
Палец перемещается под действием толкателей (шариков), расположенных в поворотном
корпусе рукоятки механической подачи суппорта .
[4]Конструкция разработана для тех случаев,
когда для включения лодачи используются, например, электромагнитные муфты, ,на электрическую
цепь которых воздействуют С помощью рукоятки крестового исполнения. Направление
движения рукоятки при включении механической подачи совпадает с направлением
движения суппорта. Нажимая на кнопку, встроенную в рукоятку, включают электродвигатель
быстрых перемещений.

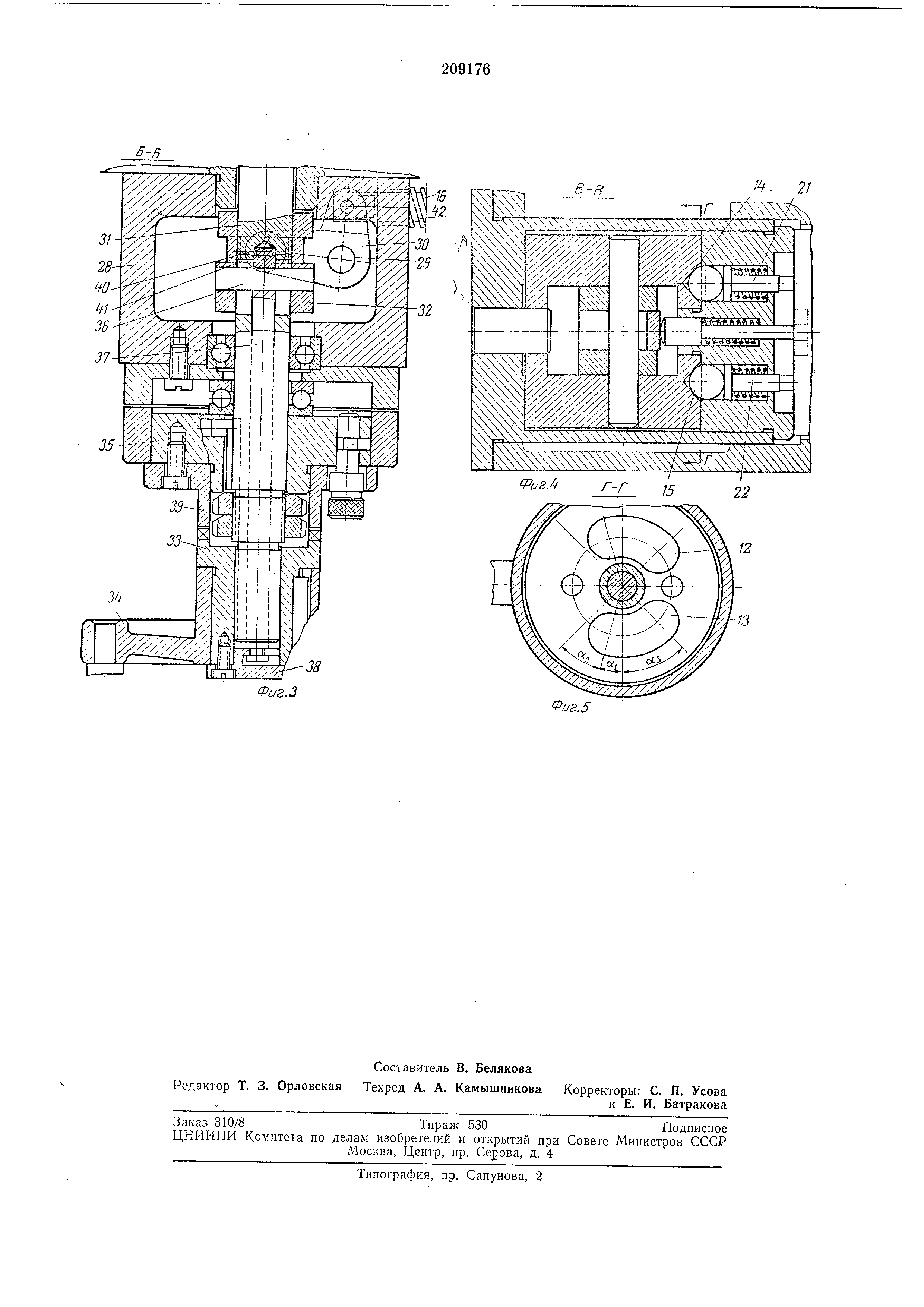

[5]На фиг. 1 показана рекомендуемая компоновка
частей устройства и их взаимосвязь; на фиг. 2 - устройство в разрезе по А-Л;
на фиг. 3 - то же, разрез по Б-Б; на фиг. 4 - ТО же, разрез ио В-В; на фиг. 5 -
то же, разрез по Г-Г.
[6]Поскольку контактная часть крестовой рукоятки
полностью заимствуется с нормального крестового переключателя типа , на
[7]
фиг. 2 И 4 изображены тонкими линиями только толкатели контактов.
[8]
Устройство крестовой рукоятки, смонтированное в пульте 1 на каретке 2 (фит. 1), «меет
корпус 3 (фиг. 2), установленный в опорах
[9]Стакана 4 и фланца 5. В пазе корпуса 3 на
оси 6 закреплена ступица 7 и расположены два промежуточных толкателя 8 и 9. На одноМ
торце корпуса 3 выполнена канавка 10 под шарик 11; на другом торце (фиг. 4 и 5) -
[10]
две торцовые канавки 12 и 13 под шарики 14 и 15.
[11]
В отверстии стакана 4 установлен шарик/ и палец 16 (фиг. 2). К фланцу 5 прикреплена
контактная часть 17 нормального крестового
[13]
Во фланце 5 смонтированы два толкателя 18 и 19 контактов электрической цепи продольной
механической подачи и по оси фланца 5 - толкатель 20 контакта электрической
[14]
НИИ. в отверстиях фланца 5 (фнг. 4) установлены шарики 14, 15 и толкателей 21, 22 контактов
электрической цепи понеречной механической подачн. Все толкатели контактов снабжены прулсинами возврата.
[15]В стакане 4 имеется окно нод рукоятку 23, закренленную в ступице 7, на оси 24 смонтирован
рЫчаг 25. В отверстии рукоятки 23 установлена кнопка 26 и стержень 27.
[16]
В корпусе 28, прикрепленном к каретке 2, на оси 29 поворачивается рычаг 30, одно плечо
которого соединено с пальцем 16, и расположен винт 31 ноперечной подачи суппорта
. На вннте 31 установлен цолзун 32 и муфта 33 с маховиком 34, а также закреплена
стзннца 35. Ползун 32 пластиной 36, приходящей через наз винта 31 соединен с тягой
37. Другой конец тяги 37 входит в паз фланца 38, нрикрепленного к муфте 33. Тяга 37
обеснечивает совместное осевое перемещение ползуна 32 и муфты 33.
[17]
Ступица 35 сочленена с муфтой 39. На оси 40 рычага 30 установлен сухарь 41, который
входит в лаз ползуна 52. На.палец надета пружина 42, которая удерживает муфту 33 с
маховиком 34 в заценлении с винтом 31.
[18]При повороте рукоятки 23 от центрального
положения влево скос ступицы 7 воздействует через промежуточный толкатель 8 и толкатель
18 на контакт продольной .механической подачн прямого направления.
[19]
При повороте рукоятки 23 вправо скос ступицы 7 воздействует через промежуточный
толкатель 9 я толкатель 19 на контакт продольной механической подачи обратного направления .
[20]При возврате рукоятки 23 в центральное нолол ение толкатели 18 и 19 пружинами возврата
устанавливаются в исходное положение .
[21]Прн новороте рукоятки 23 вниз (фиг. 5)
от центрального положения на угол cci, шарик 11 нод действием конусной поверхности
в канавке 10 (фнг. 2) выйдет из корпуса 3 и переместит палец 16 иа велич-ину своего
перемещения. При дальнейшем повороте рукоятки 23 на угол кз, шарнк 15 выйдет из канавки
13 и переместит толкатель 22, который воздействует на контакт .механической ноперечной
подачи обратного нанравления.
[22]Палец 16 новорачивает рычаг 30, который
-через сухарь 41 и тягу 37 неремещает ползун 32 и муфту 33, разъединяя маховик 34 и
винт 31. Маховик 34, удерживаясь в выточке тяги 37 фланцем 38, евободно нроскальзывает
на винте 31 при его вращении. При отключении .механической цодачи рукоятки
23 устанавливается в центральное положение . Шарик 15 под действие.м пружины
возврата войдет в канавку 13. Канавка Ю займет положение перед щарико.м 11 к .муфта
5с нод действием прулсины 42 войдет в зацепление с муфтой 39.
[23]
Для включения поперечной подачи прямого перемещения суппорта рукоятка 23 поворачивается
вверх. При повороте на угол «i шарик 11 нереместит палец 16 и затем нри
новороте на угол а через щарик 14 и толкатель 21 включит коитакт механической подачи .
[24]Чтобы избежать одновременного включения двух поперечных подач, канавки 12 и 13
продлены на угол аз, равный или больще сум.мы углов a + az.
[25]
При налсатии кнопки 26 через стержень 27 и рычаг толкатель 20 воздействует на контакт
быстрых -перемещений суппорта во всех положениях рукоятки 23.
[26]
Палец 16 с пружиной 42 расположен вне корпуса каретки - вдоль ее передней стенки
и закрывается снециальной крыщкой (на чертеже не ноказана).
[28]Устройство для включения и отключения
[29]маховика ручной поперечной подачи суппорта
при выключелни или включении соответственно с номощью новоротной рукоятки его
механической подачи, содержащее передаточный механиз.м, связывающий рукоятку .механнческой
нодачи, расноложенную на фартуке станка, с муфтой сценления маховика с
винтом понеречной подачи суппорта, отличающееся тем, что, с целью увеличения надел ности
работы устройства, его нередаточный .механизм выполнен в виде подпрулчиненного
пальца, взаимодействующего через рычаг и тягу с подвижной частью .муфты сцепления
.маховика с винтом поперечной подачи супПорта и перемещающегося под действие.м
[30]
толкателей в виде щариков, расположенных в новоротном корпусе рукоятки мехаиичеекой
подачи суппорта.
[31]Фиг.1
