Бесчелночный ткацкий станок

31 гв п

16 1 Зи

Известен бесчелночный ткацкий станок, содержаш ,ий подающую и приемную полые рапиры , установленные с двух сторон станка и одновременно вводимые в зев основы для прокидки уточной нити посредством воздушной струи, создаваемой нагнетающим приспособлением .

Предлагаемый бесчелночный ткацкий станок имеет индивидуальное питание сжатым воздухом , более производителен и обеспечивает повышение качества продукции.

Это достигается тем, что станок снабжен приспособлением для пульсации сжатого воздуха в приемной рапире, которое выполнено в виде поршневого насоса, приводимого в действие от главного вала станка и подключенного к приемной рапире.

Кроме того, станок имеет приспособление для заправки уточной нити в подающую рапиру , которое представляет собой подпружиненную трубку, установленную соосно каналу рапиры в патрубке подачи воздуха в рапиру.

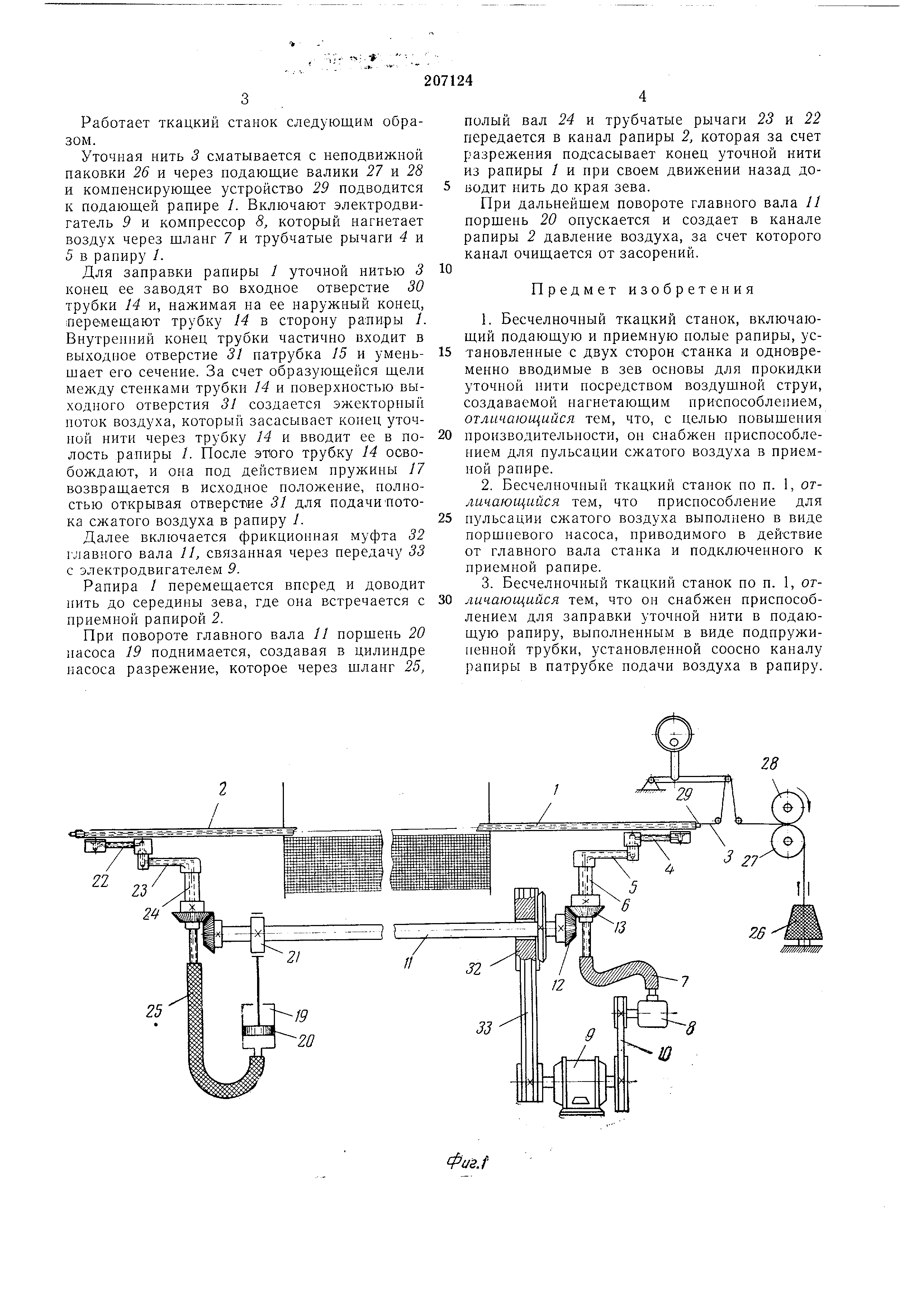

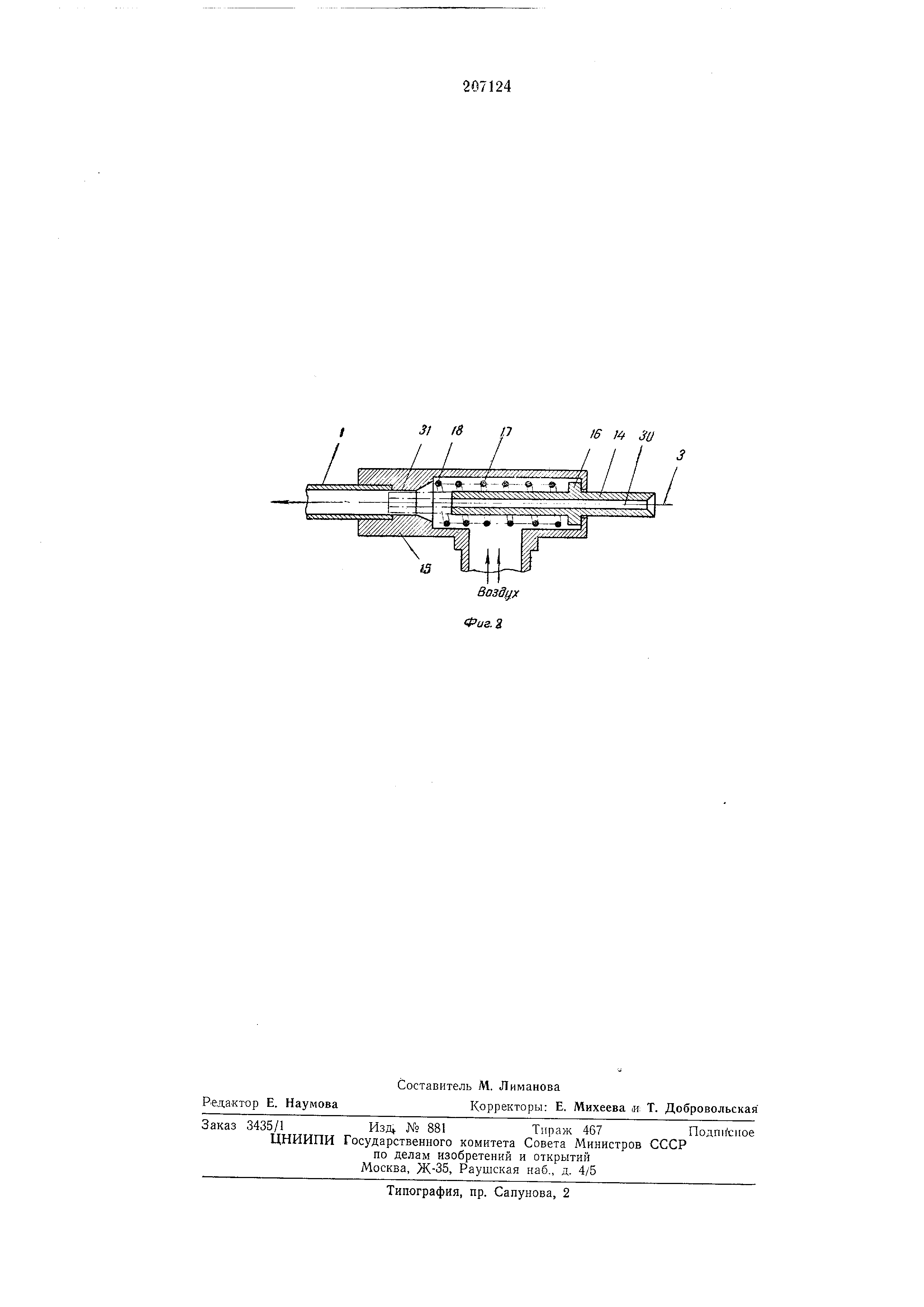

На фиг. 1 схематически изображен общий вид стайка; на фиг. 2 - триап-особление для sainpaiHKH уточной нити в подающую ратиру.

Бесчелночный ткацкий станок имеет установленные с двух его сторон ра:пиры 1 и 2 соответственно подающую и приемную.

торое содержит систему трубчатых рычагов 4, 5 и полый вал 6. Приспособление соединено с одной стороны с подающей рапирой 1, а с другой гибким шлангом 7 с компрессором 8.

Компрессор приводится в действие от электродвигателя 9 через передачу W.

Система трубчатых рычагов 4, 5 к полый вал 6 связаны с главным валом J1 посредством шестерен 12 и 13.

Приспособление для заправки уточной нити 3 в подающую рапиру / выполнено в виде трубки М, установленной соосно каналу рапиры 1 в патрубке 15 для подачи воздуха в рапиру. Трубка 14 имеет буртик 16 и пружину

17, которая одним концом упирается в буртик, а другим в заплечики 18 внутренней полости патрубка 15.

Приспособление для пульсации сжатого воздуха в приемной рапире 2 выполнено в виде насоса 19 с поршнем 20, который приводится в движение от главного вала 11 через эксцентрик 21, преобразующий вращательное движение главного вала в возвратно-поступательное движение поршня 20.

Один двойной ход поршня совершается за полный оборот главного вала 11 и устанавливается по циклу работы станка.

Работает ткацкий станок следующим образом .

Уточная нить 3 сматывается с неподвижной паковки 26 и через подающие валики 27 и 28 и компенсирующее устройство 29 подводится к подающей рапире /. Включают электродвигатель 9 и компрессор 8, который нагнетает воздух через шланг 7 и трубчатые рычаги 4 и 5 в рапиру /.

Для заправки рапиры / уточной нитью 3 конец ее заводят во входное отверстие 30 трубки 14 и, нажимая на ее наружный конец, перемещают трубку 14 в сторону ралиры /. Внутренний конец трубки частично входит в выходное отверстие 31 патрубка 15 и уменьшает его сечение. За счет образующейся шели между стенками трубки 14 и поверхностью выходного отверстия 31 создается эжекторный поток воздуха, который засасывает конец уточной нити через трубку 14 и вводит ее в полость рапиры /. После трубку 14 освобождают , и она под действием пружины 17 возвращается в исходное положение, полностью открывая отверстие 31 для подачи-потока сжатого воздуха в рапиру /.

Далее включается фрикционная муфта 32 rjjaBHoro вала 11, связанная через передачу 33 с электродвигателем 9.

Рапира / перемещается вперед и доводит нить до середины зева, где она встречается с приемной рапирой 2.

При повороте главного вала 11 поршень 20 насоса 19 поднимается, создавая в цилиндре насоса разрежение, которое через щланг 25,

полый вал 24 и трубчатые рычаги 23 и 22 передается в канал рапиры 2, которая за счет разрежения подсасывает конец уточной нити из рапиры / и при своем движении назад доводит нить до края зева.

При дальнейшем повороте главного вала 11 порщень 20 опускается и создает в канале рапиры 2 давление воздуха, за счет которого канал очищается от засорений.

Предмет изобретения

1.Бесчелночный ткацкий станок, включающий подающую и приемную полые рапиры, установленные с двух сторон станка и одновременно вводимые в зев основы для прокидки уточной нити посредством воздушной струи, создаваемой нагнетающим приспособлением, отличающийся тем, что, с целью повыщения

производительности, он снабжен нриспособлением для пульсации сжатого воздуха в приемной рапире.

2.Бесчелночный ткацкий станок по п. 1, отличающийся тем, что приспособление для

пульсации сжатого воздуха выполнено в виде поршневого насоса, приводимого в действие от главного вала станка и подключенного к приемной рапире.

3.Бесчелночный ткацкий станок по п. 1, отличающийся тем, что он снабжен приспособлением для заправки уточной нити в подающую рапиру, выполненным в виде подпружиненной трубки, установленной соосно каналу рапиры в патрубке подачи воздуха в рапиру.
