Способ получения полимерных смол

Таблица 2

Известен способ получения полимерных СМОЛ полимеризацией тяжелого бензола. Получающиеся инденкумароновые смолы находят широкое применение в промышленности, однако сырьевые ресурсы таких смол ограничены.

Предлагаемый способ получения полимерных смол предусматривает полимеризацию фракций смолы полукоксования или ее гидрогенизата т. кип. 150-200 или 200-230°С. Эти фракции содержат 33-47% непредельных углеводородов (в основном метилированные гомологи индена, кумарона, индола и их изомеры ) и практически не содержат соединений кислого и основного характера. Данные анализа исходного сырья приведены в таблице 1.

Процесс полимеризации таких фракций осуществляют в присутствии хлористого алюминия () в реакторе с мешалкой, снабженном внешним обогревом. Смесь сырья и хлористого алюминия нагревают при температуре 200-230° С и постоянном перемешивании до ощутимого температурного скачка, после чего

выдерживают при температуре скачка не более 1 час. Катализатор отмывают водой, полимеризат нейтрализуют содой (10%-ным раствором ) и отгоняют незаполимеризовавшуюся часть перегретым паром. Часть легкокипящей фракции исходного сырья, как содержащую непредельные углеводороды, возвращают в цикл полимеризации в количествах, определенных по балансу.

Данные анализа полимерных смол приведены в табл. 2.

Получаемые по предлагаемому способу смолы могут найти широкое применение в резинотехнической промышленности, в производстве абразивных изделий и т. д.

Предмет изобретения

Способ получения полимерных смол, отличающийся тем, что, с целью расширения сырьевых ресурсов, фракций смолы полукоксования или ее гидрогенизата с температурой кипения 150-200 или 200-230° С подвергают полимеризации в присутствии хлористого алюминия.

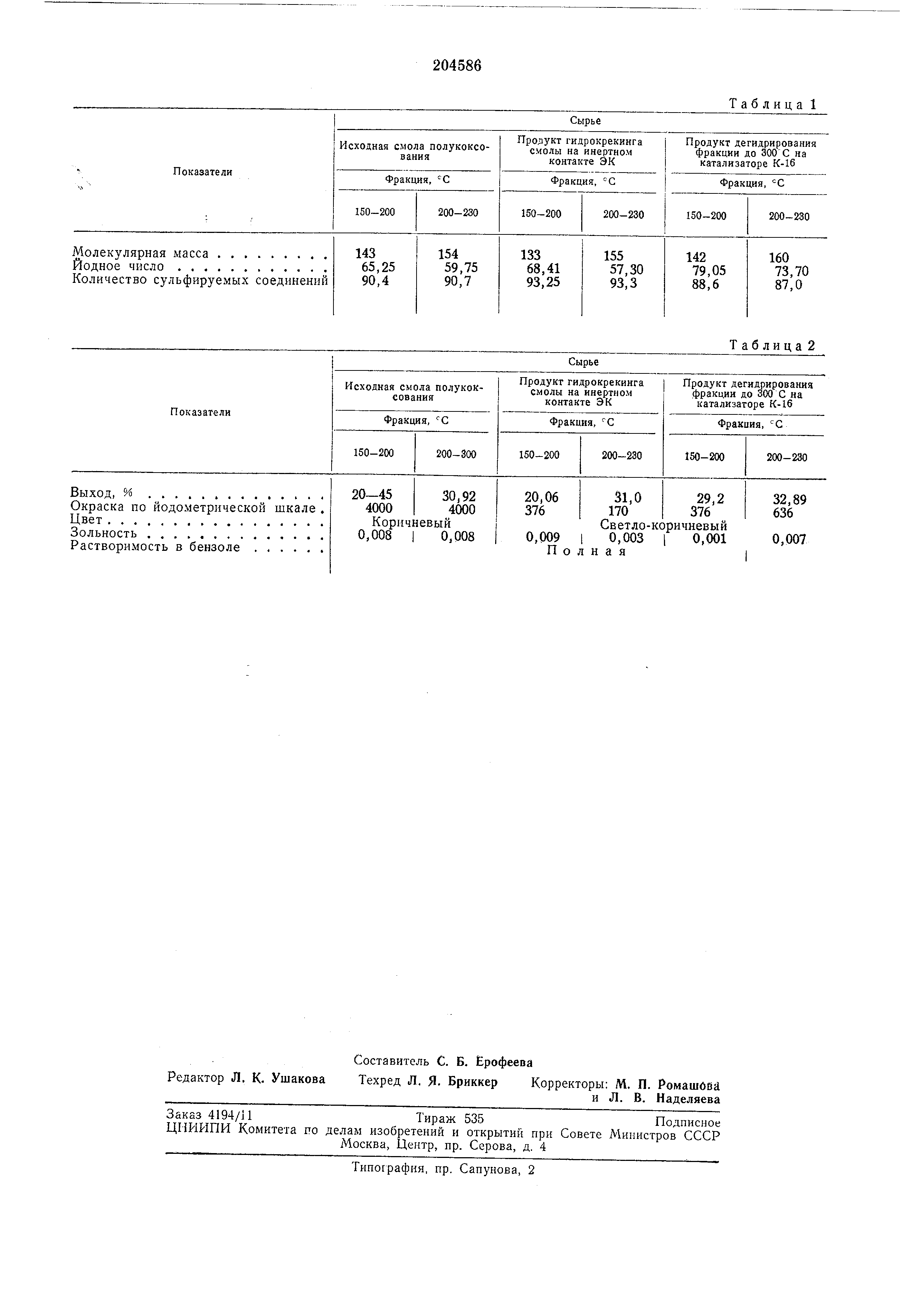

Таблица 1
