Дальномер с постоянной базой

Типо-Литография «Красный Печатник, .Тениыград, Международный.

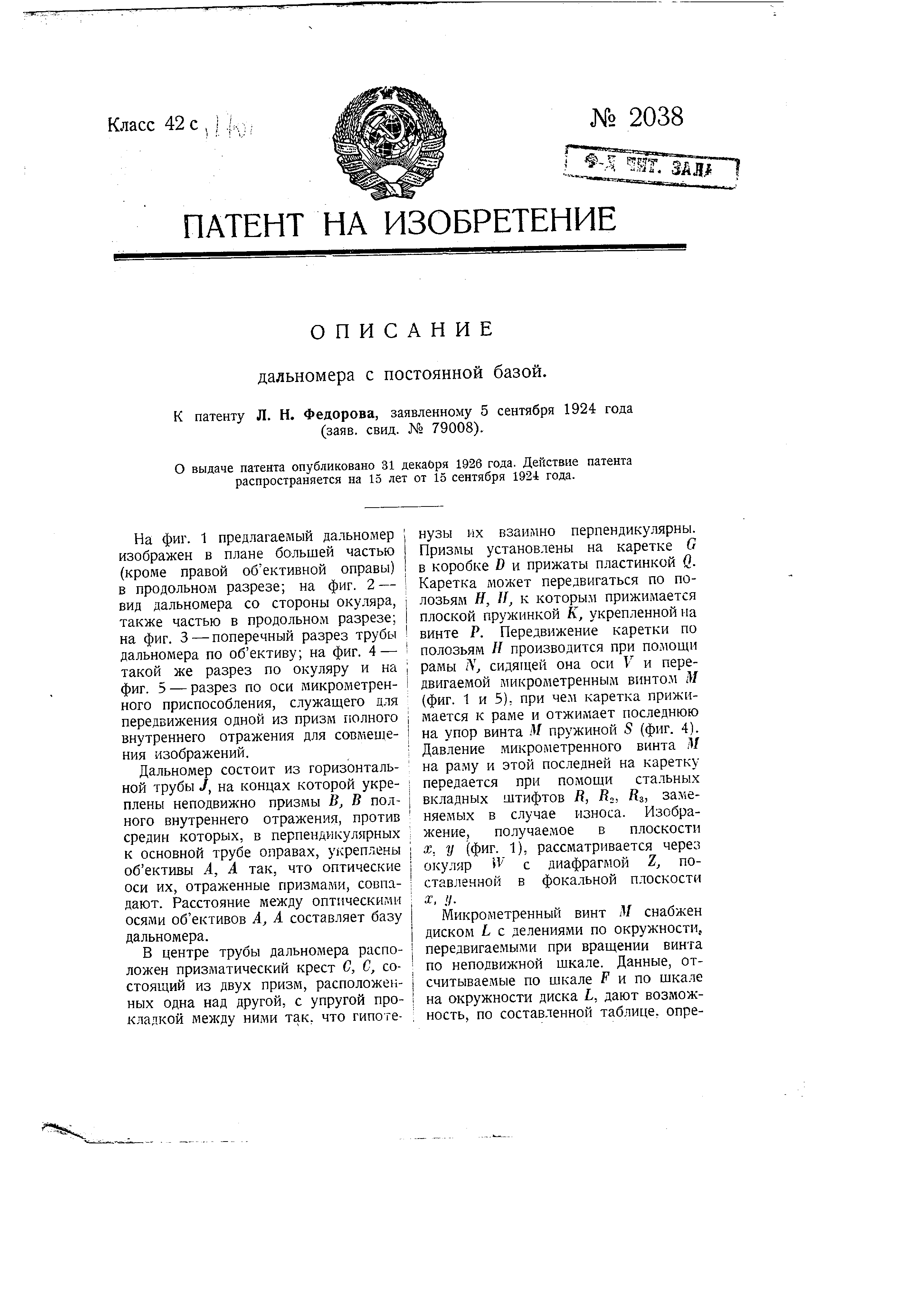

На фиг. 1 предлагаемый дальномер изображен в плане большей частью (кроме правой обективной оправы) в продольном разрезе; на фиг. 2 - вид дальномера со стороны окуляра, также частью в продольном разрезе; на фиг. 3 - поперечный разрез трубы дальномера по обективу; на фиг. 4 - такой же разрез по окуляру и на фиг. 5 - разрез по оси микрометренного приспособления, служащего для передвижения одной из призм полного внутреннего отражения для совмещения изображений.

Дальномер состоит из горизонтальной трубы J, на концах которой укреплены неподвижно призмы В, В полного внутреннего отражения, против средин которых, в перпендикулярных к основной трубе оправах, укреплены обективы А, А так, что оптические оси их, отраженные призмами, совпадают . Расстояние между оптически.ми осями обективов А А составляет базу дальномера.

В центре трубы дальномера расположен призматический крест С, С, состоящий из двух призм, расположенных одна над другой, с упругой прокладкой между ними так. что гипотенузы их взаимно перпендикулярны. Приз.мы установлены на каретке G в коробке D и прижаты пластинкой Q. Каретка может передвигаться по полозьям Я, И, к которы.м прижимается плоской пружинкой К, укрепленной на винте Р. Передвижение каретки по полозьям Я производится при помощи рамы NJ сидящей она оси V и передвигаемой микрометренным винтом М (фиг. 1 и 5), при че.л каретка прижимается к раме и отжилшет последнюю на упор винта М пружиной S (фиг. 4). Давление .микрометренного винта М на раму и этой последней на каретку передается при помощи стальных вкладных штифтов R, R, R, заменяемых в случае износа. Изображение , получаемое в плоскости X. у (фиг. 1), рассматривается через окуляр И с диафрагмой Z, поставленной в фокальной плоскости

X, IJ.

Микрометренный винт М снабжен диском L с делениями по окружности, передвигаемыми при вращении винта по неподвижной шкале. Данные, отсчитываемые по шкале F и по шкале на окружности диска L, дают возможность , по составленной таблице, опредепять расстояние до наблюдаемого предмета.

ПРЕДМЕТ ПАТЕНТА.

Дальномер с постоянной базой, двумя обективами и одним общим окуляром , в котором лучи, идущие от обективов , по отражении от обективных призм, отбрасываются в окуляр поставленными друг над другом перед

окуляром двумя призмами полного внутреннего отражения с гипотенузами , расположенными взаимно-перпендикулярно , характеризующийся тем, что каретка G, на которой установлены окулярные призмы с, c устроена подвижной на полозьях Н при посредстве рамы Л , поворотной на оси V и управляемой микрометренным винтом М с головкой, снабженной делениями .
