Ультразвуковой дефектоскоп для контроля труб

Известны ультразвуковые дефектоскопы для контроля труб, основанные на методе отраженных импульсов, содержащие датчик (искатель), локальную ванну, механизм вращения и протяжной механизм-труботранснортирующ«й рольганг. Датчик вьшолнен из пьезоэлементов излучателя и приемника, акустически связанных с контролируемой трубой и электрически - с генератором ультразвуковых колебаний и индикатором дефектоскопа. Особенностью предложенного дефектоскопа является то, что оп содержит сопряженную с механизмом вращения, разм,ещенную в корпусе локальной ванны сменную искательную головку, снабженную датчиком (или набором датчиков при несмеиной головке) и выполненную в виде полого, «оаксиально охватывающего трубу цилиндра, полость в котором заполнена контактной жидкостью. Контактные кольца головки контактируют с щеткам,и коллектора электрической цепи генератора ультразвуковой частоты и индикатора дефектоскопа . Такое осуществление устройства дает возможность упростить конструкцию и поБьюить прои1зводительность за счет увеличения скорости вращения.

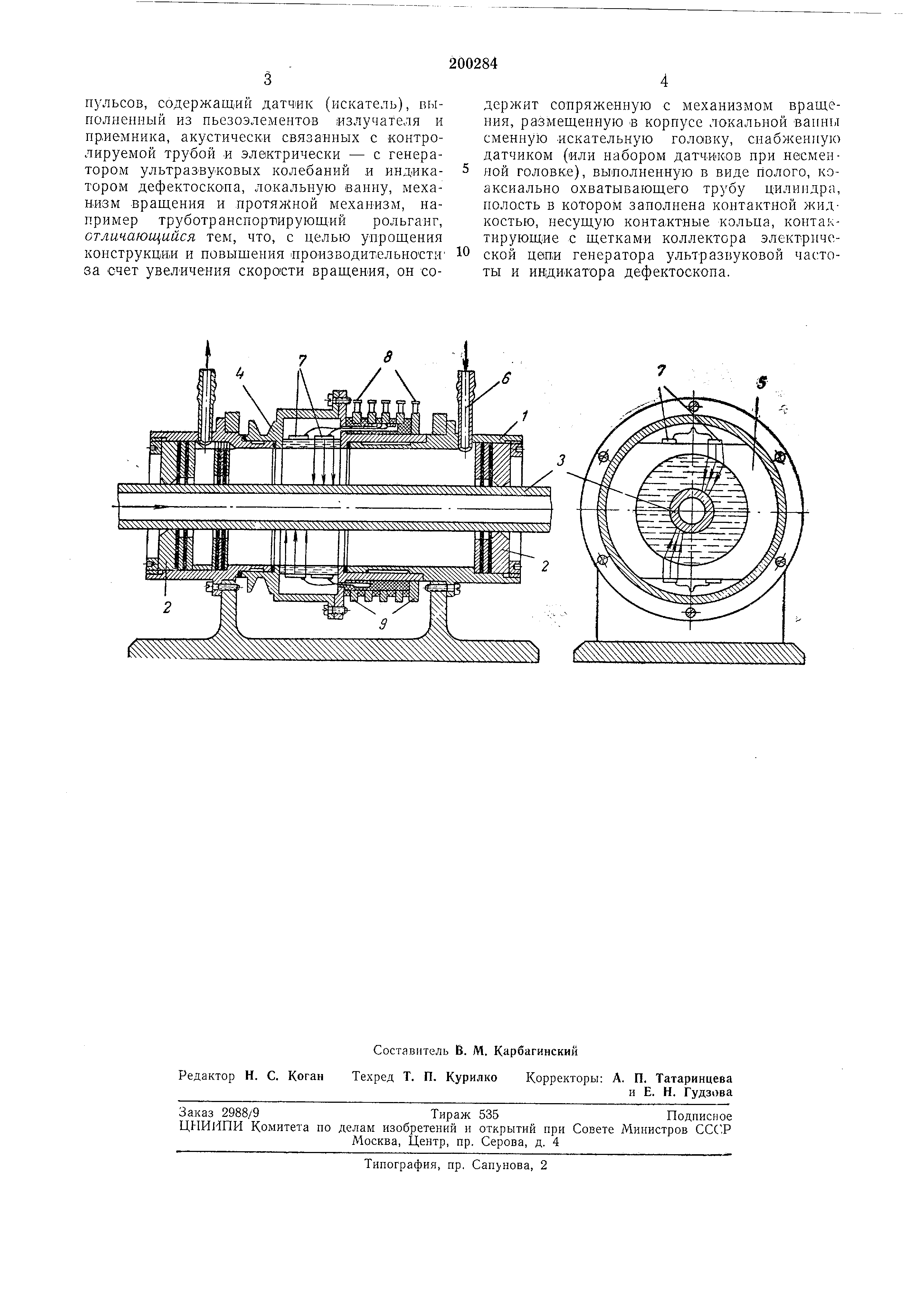

контролируемая труба 3. Вокруг контрол фуемой трубы с помощью электродвигателя через шкив 4 вращается сменная искательная головка-датчик 5. Через штуцер 6 полость,

образоваппая внутренней поверхностью датчика и наружной поверхностью контролируемой трубы, заполняется контактной жидкостью , через которую ультразвуковые имг (ульсы поступают к поверхности трубы. Электрическая связь дефектоскопа с излучающим и приемным пьезоэлементами 7 осуществляется через .контактные щетки 8 и вращающиеся вместе с искательной головкой контактные кольца 9, к которым подключены пьезоэлементы.

Искательная головка-датчик вынолпена в форме полого цилиндра, на наружной поверхности которого имеются площадки с размещенными на них излучающими и приемным пьезоэлементами, так что ультразвуковой пучок, пройдя стенку цилиндра, преломляется на границе раздела цилиндра и контактной жидкости и падает на поверхность контролируемой трубы. Отраженный импульс

принимается приемным пьезоэлементом.

пульсов, содержащ.ий датчик (искатель), выполненный из пьезоэлементов излучателя и приемника, акустически связанных с контролируемой трубой и электрически - с генератором ультразвуковых колебаний и индикатором дефектоскола, локальную ванну, механизм вращения и протяжной механизм, папример труботранспортирующий рольганг, отличающийся тем, что, с пелью упрощения конструкции и повышения производительности за счет увеличения скорости вращения, он содержит сопряженную с механизмом вращения , размещенную в корпусе локальной ванны сменную искательную головку, снабженную датчиком {или набором датчиков при песменной головке), выполненную в виде Полого, коаксиально охватывающего трубу цилиндра, ноло.сть в котором заполнена контактной жидкостью , несущую конта-ктные кольца, контактирующие с щетками коллектора электрнчсской цепи генератора ультразвуковой частоты и индикатора дефектоскопа.
