Межкамерная перегородка шаровой мельницы

Извеетпые межкамерпые перегородки шаровых мельниц состоят из отдельных секторов со щелями.

Производственной характеристикой нерегородки является ее живое сечение, т. е. отношение суммарной нлошади всех ее шелей со стороны входа в лих материала ко всей нлош ,ади перегородки, вырал ;енное в процентах. Необходимо, чтобы форма перегородки обладала максимально большим живым сечением при интенсивном прохождении измельчаемого материала из одной камеры в другую в наиравлении отгрузки. Предлагаемая межкамерная перегородка удовлетворяет необходимы .м требованиям работы шаровой мельницы.

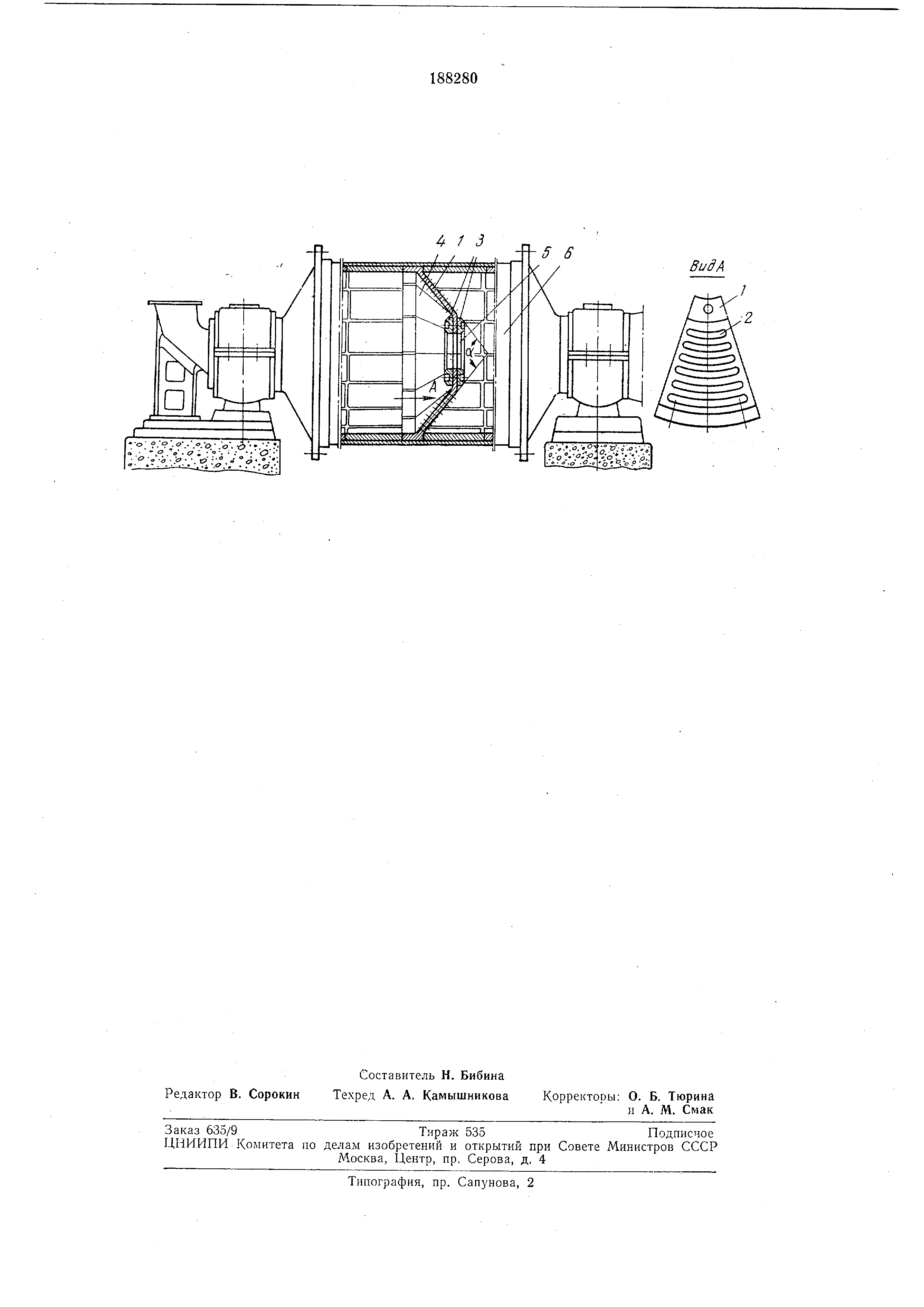

На чертеже изображена онисываемая перегородка .

Она состоит из отдельных секторов 1 со Hj,eлями 2. Секторы в центральной части перегородки соединены кольцами 3, образующими с секторами усеченный конус 4, обращенный меньшим основанием 5 к разгрузочному концу мельницы 6.

Угол конусности перегородки а для каждой ка.меры и для каждого материала должен

определяться экснеримеитальным путем; ot его величины зависит живое сечение перегородки .

При вращении мельницы в зоне межкамерной перегородки создаются условия разделения загрузки, т. е. шары и куски материала, обладающие большей массой, будут стремиться в сторону большего основания конуса, измельченный материал наоборот - в сторону меньшего основания конуса перегородки. Это явление позволит значительно интенсифицировать процесс прохождения измельченного продукта через перегородку.

15

Предмет изобретения

Межкамерная перегородка шаровой мельницы , состоящая из отдельных секторов со щелями, отличающаяся тем, что, с целью увелнчения живого сечения перегородки и повышения ее пропускной способности, сектора в центральной части нерегородки соединены кольцами, образующими с секторами усеченный конус, обрашенный меньшим основанием

к разгрузочному концу мельницы.
