Реверсивный счетчик импульсов

Известен реверсивный счетчик импульсов, содержандий формирователь имнульсов переноса в каждом разряде и устройство изменения нанравления счета.

Предложенный счетчик отличается от известных тем, что каждый разряд счетчнка нмнульсов выполнен на наконительном счетчнке, вход которого подсоединен к первому выходу ограничителя, выход накопительного счетчика подсоединен через ннвертор к нервому входу первой схемы совпадения, второй вход которой нодключен к первому выходу устройства реверса, а третий вход к второму выходу ограничителя , а также к иервому входу второй схемы совпадения, второй вход которой иодсоединен ко второму выходу устройства реверса , выходы ехем совпадения подсоединены к схеме ИЛИ; один вход ограничителя каждого разряда нодключеи к устройству реверса, вход ограничителя младшего разряда подсоединен через схему ИЛИ и линию задержки к шинам входных импульсов сложепия и вычитания. Это позволяет упростить схему реверсивного счетчика.

Иа фиг. 1 изображена блок-схема предлагаемого счетчика; на фиг. 2 - принципиальная схема каскада накопительного счетчика.

вания импульса едннпны переноса, устройство 4 изменения нанравления счета импульсов (устройство реверса).

Входиое устройство содержит схему 5 ИЛИ

и лннни задержки 6. Иа вход 7 собирательной схемы постунают нмнульсы, предназначенные для сложения (фиг. Г), на вход 8 - для вычитания . Линия задержки обеспечивает временное запаздыванне имнульсов на время, необходимое для подготовки устройства 4 реверса . Иоследнее запускается пмпульсами с соответствующего входа и подготавливает счетчик для счета в прямом либо в обратном направлении.

Устройство реверса может влючать в себя, нанрнмер, триггер 9 и эмиттерный повторитель JO. С эмиттерного повторителя на ограничители // всех разрядов снимается один из уровней, обеспечивая необходимую амплитуду

пмпульсов. Соответственно устройство реверса имеет выходы /2 и 13. Выход 14 ограничителя иодключен к накопптельному счетчику /5. Ограничитель // (фиг. 2) содержит цепочку 16 из диода и соиротивления. Диод подключен через ключ 17 к источникам ограничивающих Э.Д.С., подсоединенных к входам 18 и 19.

ния (п-1) Uf), где п-число ступеней накопительного счетчикд;

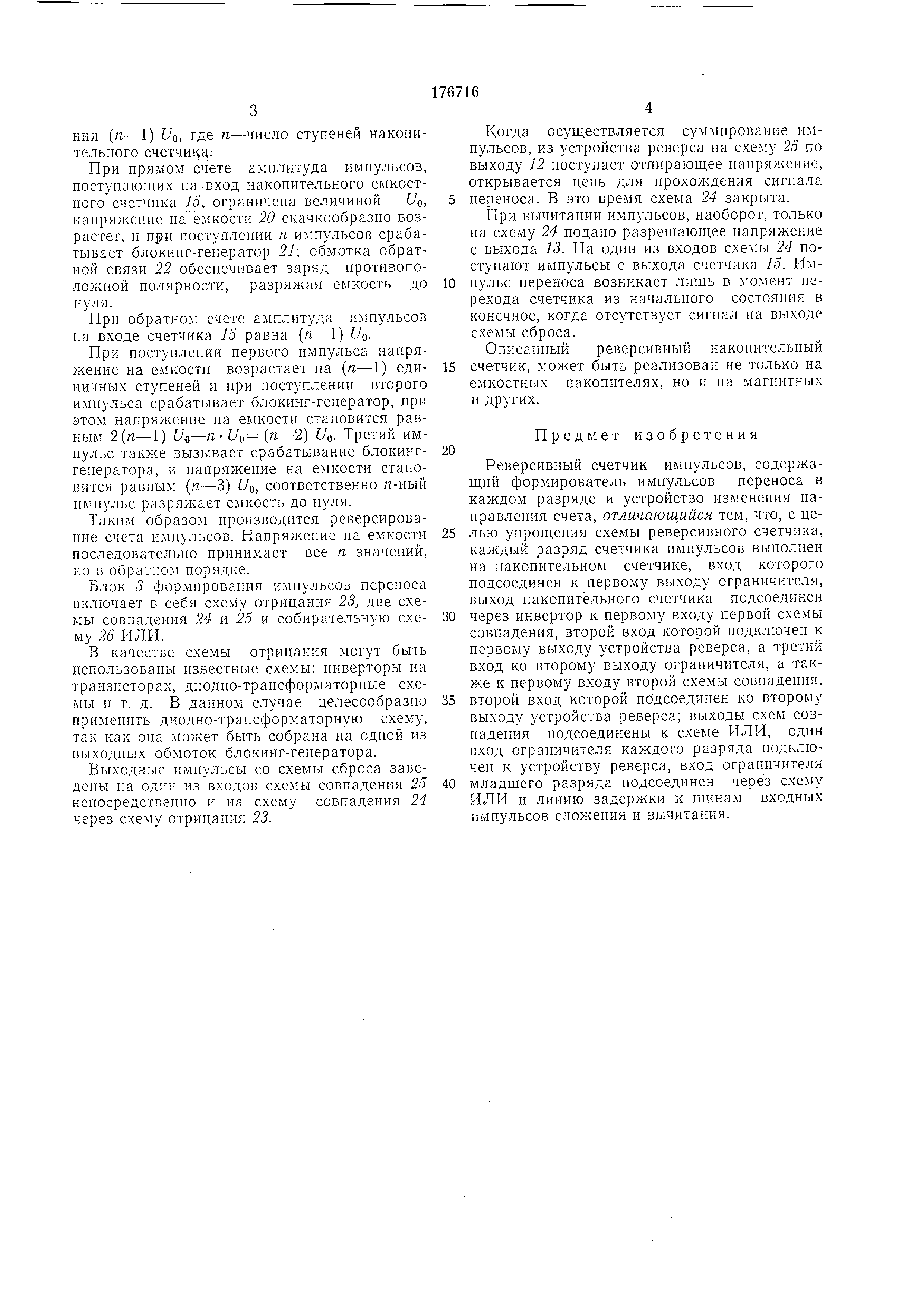

При прямом счете амплитуда импульсов, поступающих на вход накопительного емкостного счетчика 15,, ограничена величиной -UQ, напряжение на емкости 20 скачкообразно возрастет , и при ноступлеинн п импульсов срабатывает блокинг-генератор 21; обмотка обратной связи 22 обеспечивает заряд противоположной нолярностн, разряжая емкость до нуля.

При обратном счете амплитуда имнульсов на входе счетчика 15 равна (п-1) UQ.

При постунленни первого импульса ианряженне на емкости возрастает на (п-1) единичных стуиеней и при ноступлении второго нмиульса срабатывает блокинг-генератор, при этом напряжение иа емкости становится равным 2(«-1) t/o-n-Uo (п-2) LO. Третий импульс также вызывает срабатывание блокипггеиератора , и напряжение на емкости становится равным (п-3) УО, соответственно п-иый импульс разряжает емкость до нуля.

Таким образом производится реверсирование счета импульсов. Напряжение на емкости носледовательио принимает все п значений, но в обратном норядке.

Блок 3 формироваиия импульсов переноса включает в себя схему отрипания 23, две схемы совпадения 24 и 25 и собирательиую схему 26 ИЛИ.

В качестве схемы отрицания могут быть использовапы известные схемы: инверторы иа транзисторах, диодио-трансформаторные схемы и т. д. В данном случае целесообразно применнть диодно-трансформаторную схему, так как она может быть собрана па одной из выходных обмоток блокниг-генератора.

Выходные импульсы со схемы сброса заведены иа один из входов схемы совпадения 25 непосрелТ.ствеиио и на схему совпадения 24 через схему отрицания 23.

Когда осуществляется суммирование имнульсов , из устройства реверса на схему 25 по выходу 12 поступает отпирающее ианряженне, открывается цень для прохождения сигнала переноса. В это время схема 24 закрыта.

При вычитании импульсов, наоборот, только на схему 24 подано разрешающее напряжение с выхода 13. Па одип из входов схемы 24 поступают импульсы с выхода счетчика 15. Импульс нереноса возникает лищь в момент нерехода счетчика из начального состояния в конечное, когда отсутствует сигнал иа выходе схемы сброса.

Описаииый реверсивиый накопительный счетчик, может быть реализован не только на емкостных накопителях, по и на магнитных и других.

Предмет изобретения

Реверсивный счетчик импульсов, содержащий формирователь импульсов переноса в каждом разряде и устройство изменения направления счета, отличающийся тем, что, с целью упрощения схемы реверсивного счетчика, каждый разряд счетчика имнульсов выполнен на накопительном счетчике, вход которого подсоединен к первому выходу ограничителя, выход накопительного счетчика иодсоедииен

через инвертор к первому входу первой схемы совпадения, второй вход которой подключеи к первому выходу устройства реверса, а третий вход ко второму выходу ограничителя, а также к первому входу второй схемы совпадения,

второй вход которой подсоединен ко второму выходу устройства реверса; выходы схем совпадения нодсоединены к схеме ИЛИ, одип вход ограничителя каждого разряда подключен к устройству реверса, вход ограничителя

младшего разряда подсоединен через схему ИЛИ и лииию задержки к шинам входных имнульсов сложения и вычитания.
