Машина термической резки листового металла

1

г 5

/да / 7 / /ЦК

// Ю 78 18 15 К 87

Фие.1

s

93 1615 I I II

г,f f

Л

О Сл

00

.

317

Изобретение относится к оборудованию для термической резки преимущественно плоских изделий и может быть использовано на машиностроительных предприятиях при заготовительных one рациях

Известны отечественные машины термической резки листового металла с пониженным выделением вредностей в зоне действия оператора. К недостаткам известного технического решения относится низкий уровень защиты персонала от пылегазовыделений (20-30%) и недостаточный для соблюдения сан- гигиенических норм уровень защиты от шума (снижение на 1-2 дБ)„

Цель изобретения - улучшение экологической обстановки в зоне работы оператора, путем снижения уровня шу- ма и пылегазовыделенийо

Указанная цель достигается тем, что в машине термической резки листового металла, содержащей смонтированные на основании раскройный стол, выполненный в виде ванны с опорной решеткой для листового металла, и портал с размещенным на нем суппортом с режущим инструментом и защитным приспособлением, раскройный стол ос- нащен расположенной с зазором относительно ванны, оболочкой, со скругленными сторонами, с пазухой и газоотво- дящим каналом в ее донной части, при этом машина оснащена вентиляционной установкой, смонтированной в газоот- еодящем канале оболочки, а край оболочки размещен над плоскостью среза сопла режущего инструмента, причем пазухи оболочки заполнены водой„

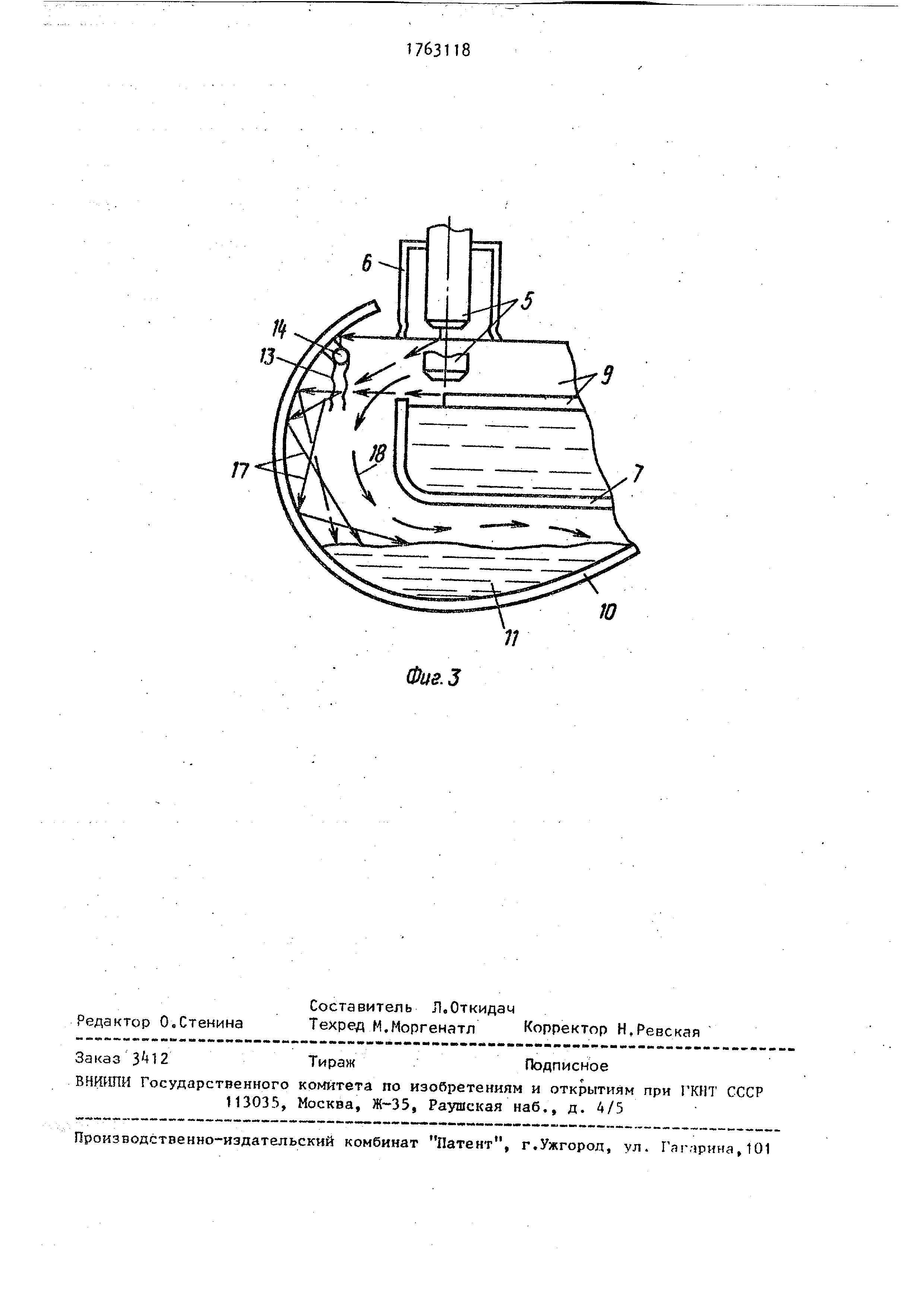

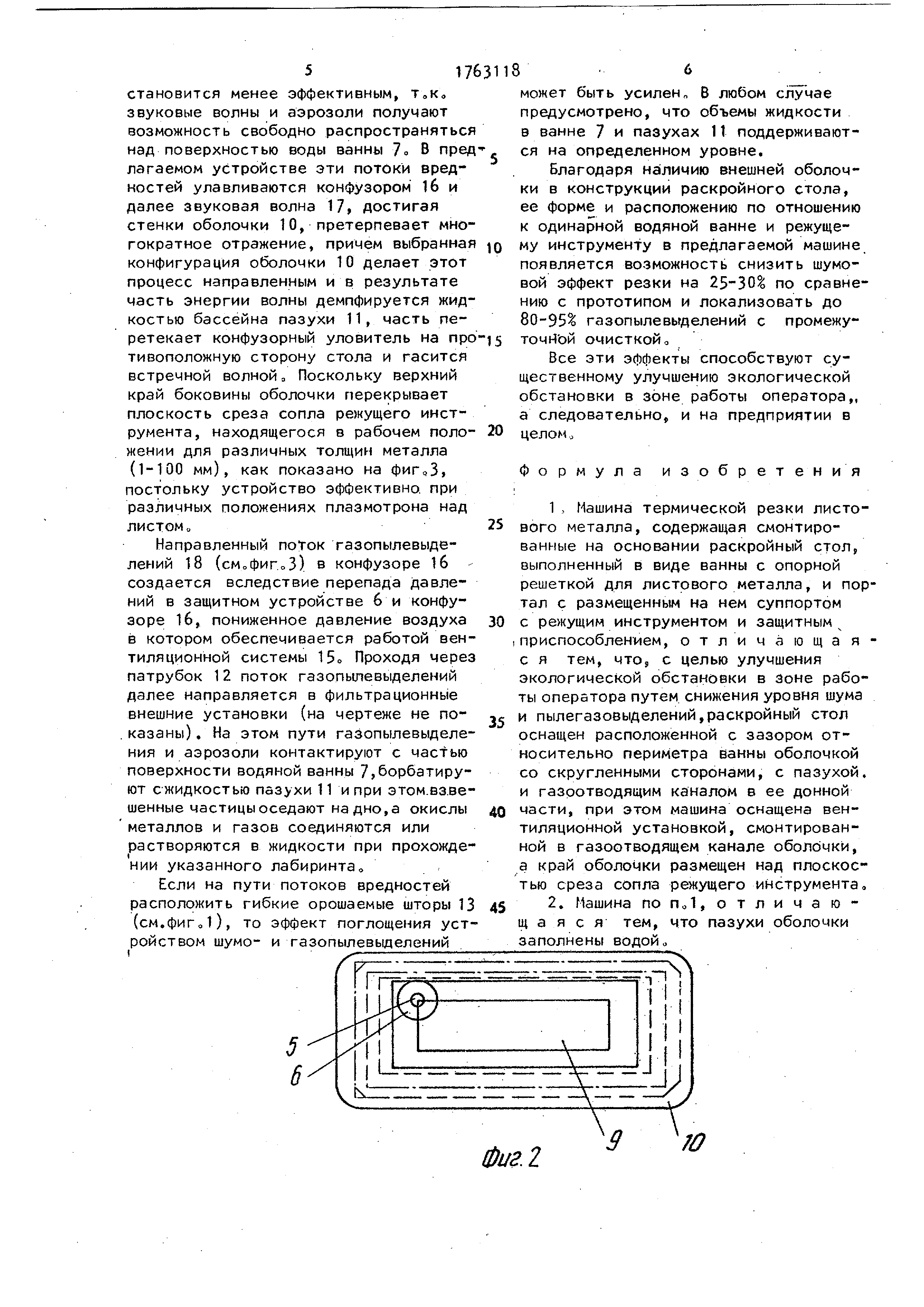

На фиг,1 представлено схематичное изображение машины термической резки, раскройный стол которой показан в разрезе; на фигс2 - вид сверху на раскройный стол; на фигоЗ - фрагмент раскройного стола в разрезе с указанием схемы распространения звуковых волн и траектория движения потока га- зопылевыделений при крайнем положении режущего инструмента.

Машина термической резки содержит рельсовый путь 1, на котором с возможностью передвижения установлена ходовая часть 2 машины с порталом 3f на портале с возможностью поперечно- го передвижения закреплен суппорт Ц (или несколько суппортов) на котором концентрично размещены режущий инструмент 5 и защитное устройство 6.

5

631

,.

«Q

25 рJQ - п

, т 45 - CQ

,,

35

184

В междурельсовом пространстве на всем его протяжении расположен раскройный стол, состоящий из внутренней ванны 7 с опорной решеткой 8, на которой устанавливается разрезаемый лист металла 9 и внешней оболочкой 10 с пазухами 11 заполненными водой и газо- отводящим патрубком 12 соединенным с вентиляционной системой (на чертеже не показана) 15 Возможен вариант исполнения, когда в межстенном пространстве ванны 7 и оболочки 10 вдоль всего периметра в несколько рядов (не менее двух) закреплены на коллекторах 1 гибкие шторы 13 о Внешняя стенка ванны 7 и внутренняя поверхность оболочки 10 образует конфузор- ный улавливатель 16. Позиции 17 и 18 фигоЗ указывают траектории распространения звуковых волн и пылегазовыделений в межстенном пространстве ванны 7 и оболочки 10 при крайнем расположении режущего инструмента машины и включенной вентиляционной системы 15.

Машина работает следующим образом На подготовительной операции производят заполнение водой (или другой негорючей жидкостью) внутренней ванны 7 раскройного стола до соприкосновения верхнего уровня жидкости с нижней кромкой разрезаемого листа 9 и пазухи 11 внешней оболочки того же стола, причем уровень заполняющей Пазухи жидкости не должен превышать уровень заборников газоотводящих патрубков 12, далее машина работает следующим образом: режущий инструмент 5 устанавливают на определенной высоте над координатой начала реза листа 9, опускают из верхнего положения в рабочее защитное устройство 6, включают нижнюю вентиляцию 15 и вслед за этим переводят машину на программное управление, во время которого автоматически зажигается вспомогательная и основная дуга и осуществляется перемещение плазмотрона по заданной программе

Эффект улучшения экологической обстановки на рабочем месте и на предприятии в целом в части снижения уровня шума и аэрозолей достигается следующим образом: в тех случаях, когда режущий инструмент 5 (на чертеже 3 показаны два крайних его положения ) подходит к краю листа разрезаемого металла 9 защитное устройство 6

v

6

„

Фиг. 2

Ю

6

щ

13

Ю

Фиё.З

t

(21)Ш3031/08

(22)25,06.90

) 23о09.92 Бюл. № 35

(71)Всесоюзный научно-исследовательский и конструкторский институт автогенного машиностроения

(72)JU ГоОткидач, К.ВоВасильев, ГоК.Сухинин, И0 Н.Матюнин и М,П„Голо- шумов

(56)Технический паспорт машины для резки листового металла Енисей - 11ПлЦ-2,5-10-1УХ|А,

( МАШИНА ТЕРМИЧЕСКОЙ РЕЗКИ ЛИСТО- ВОГО МЕТАЛЛА

(57)Использование: термическая резка

листового металла на машиностроитель- ных предприятиях в заготовительных цехах,. Сущность изобретения: машина содержит основание, на котором установлены раскройный стол и портал 3 с режущим инструментом 5 Раскройный стол состоит из внутренней ванны 7 с опорной решеткой 8 и внешней оболочкой 10 с пазухами 11, заполненными водой, и газоотводящим патрубком 12, соединенным с вентиляционной системой. Внешняя стенка ванны 7 и внутренняя поверхность оболочки 10 образуют кон- фузорный улавливатель вредностей 1б„ 3 ил
