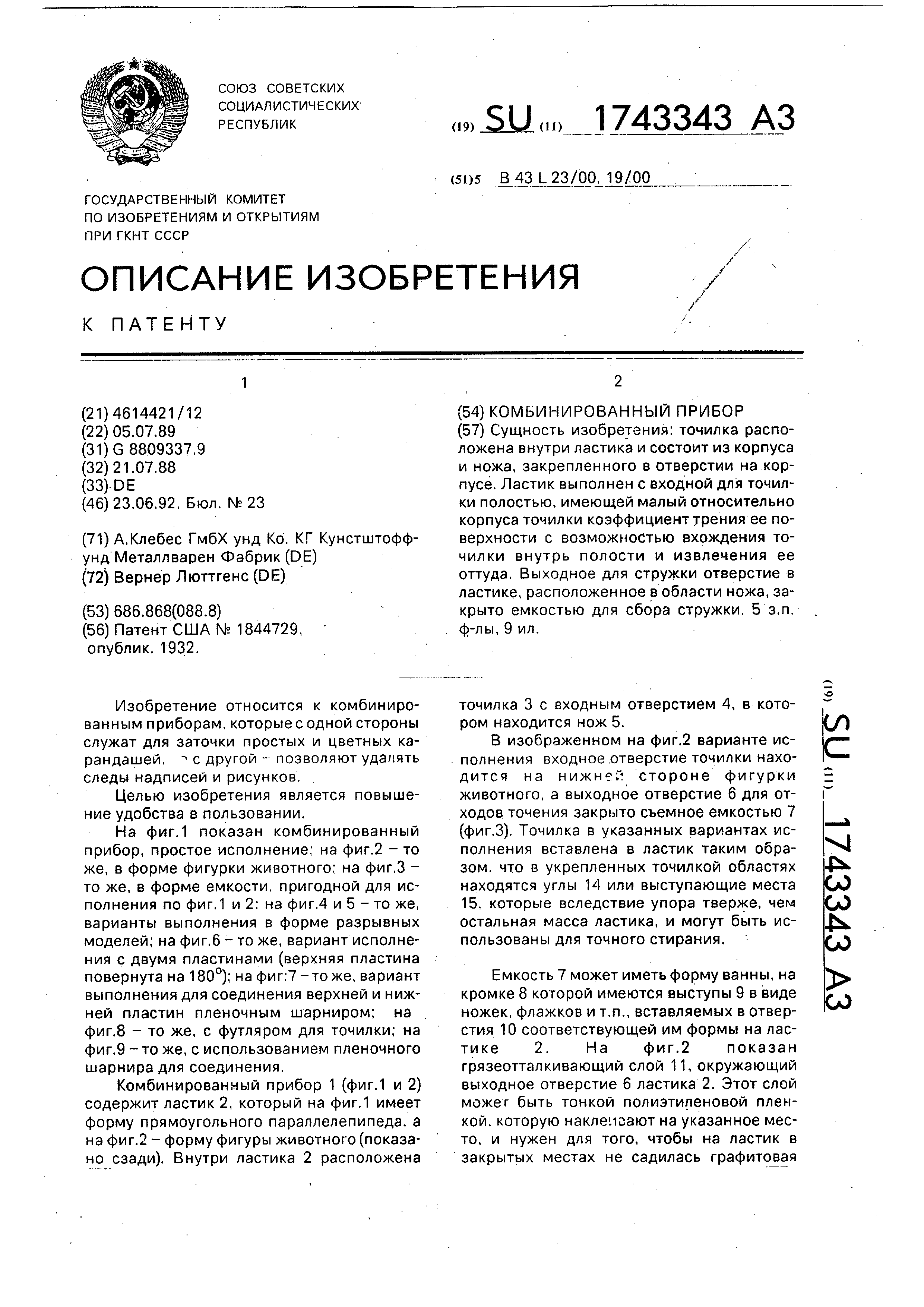

[1]Изобретение относится к комбинированным приборам, которые с одной стороны служат для заточки простых и цветных карандашей ,
с другой - позволяют удаиять следы надписей и рисунков
[2]Целью изобретения является
повышение удобства в пользовании.

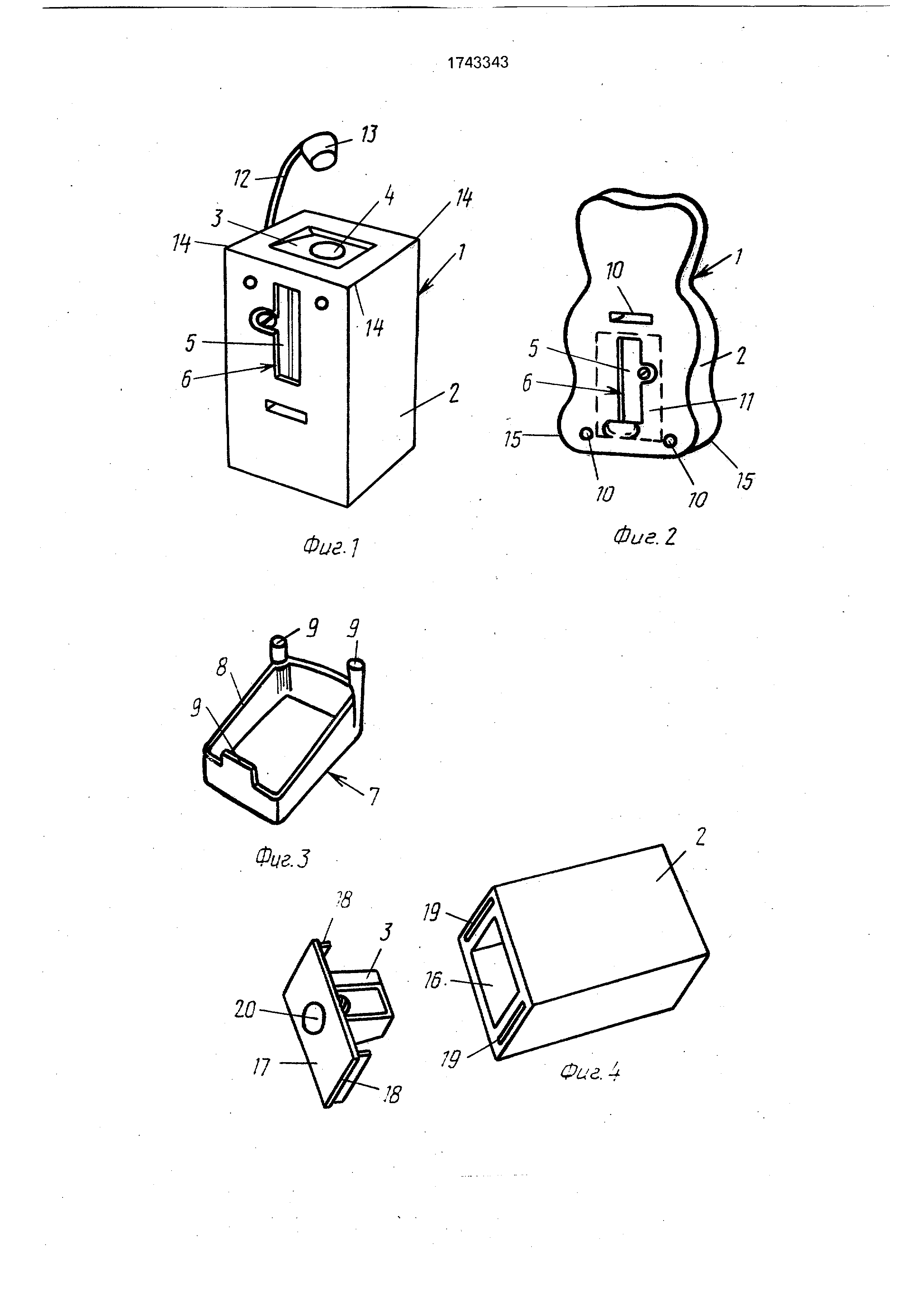

[3]На фиг.1 показан комбинированный прибор, простое исполнение на фиг.2 - то же, в форме фигурки животного; на фиг.З - то же, в форме емкости, пригодной для исполнения по фиг.1 и 2- на фиг.4 и 5 - то же, варианты
выполнения в форме разрывных моделей; на фиг.6 - то же, вариант исполнения с двумя пластинами (верхняя
пластина повернута на 180°); на фиг,7-тоже, вариант выполнения для соединения верхней и
нижней пластин пленочным шарниром; на фиг.8 - то же, с футляром для точилки; на фиг.9 - то же, с использованием пленочного шарнира для соединения.
[4]Комбинированный прибор 1 (фиг.1 и 2) содержит ластик 2, который на фиг.1 имеет форму
прямоугольного параллелепипеда, а на фиг.2 - форму фигуры животного (показано сзади). Внутри ластика 2
расположена
[5]точилка 3 с входным отверстием 4, в котором находится нож 5.
[6]В изображенном на фиг.2 варианте исполнения входное отверстие
точилки находится на стороне фигурки животного, а выходное отверстие 6 для отходов точения закрыто съемное емкостью 7 (фигЗ). Точилка в указанных вариантах исполнения вставлена в ластик таким образом что в укрепленных точилкой областях находятся
углы 14 или выступающие места 15, которые вследствие упора тверже, чем остальная масса ластика, и
могут быть использованы для точного стирания.
[7]Емкость 7 может иметь форму ванны,
на кромке 8 которой имеются выступы 9 в виде ножек, флажков и т.п., вставляемых в
отверстия 10 соответствующей им формы на ластике 2 На фиг.2 показан грязеотталкивающий слой 11, окружающий выходное отверстие 6 ластика 2. Этот слой можег быть тонкой полиэтиленовой пленкой , которую наклепаают на указанное место , и нужен для того,
чтобы на ластик в закрытых местах не садилась графитовая

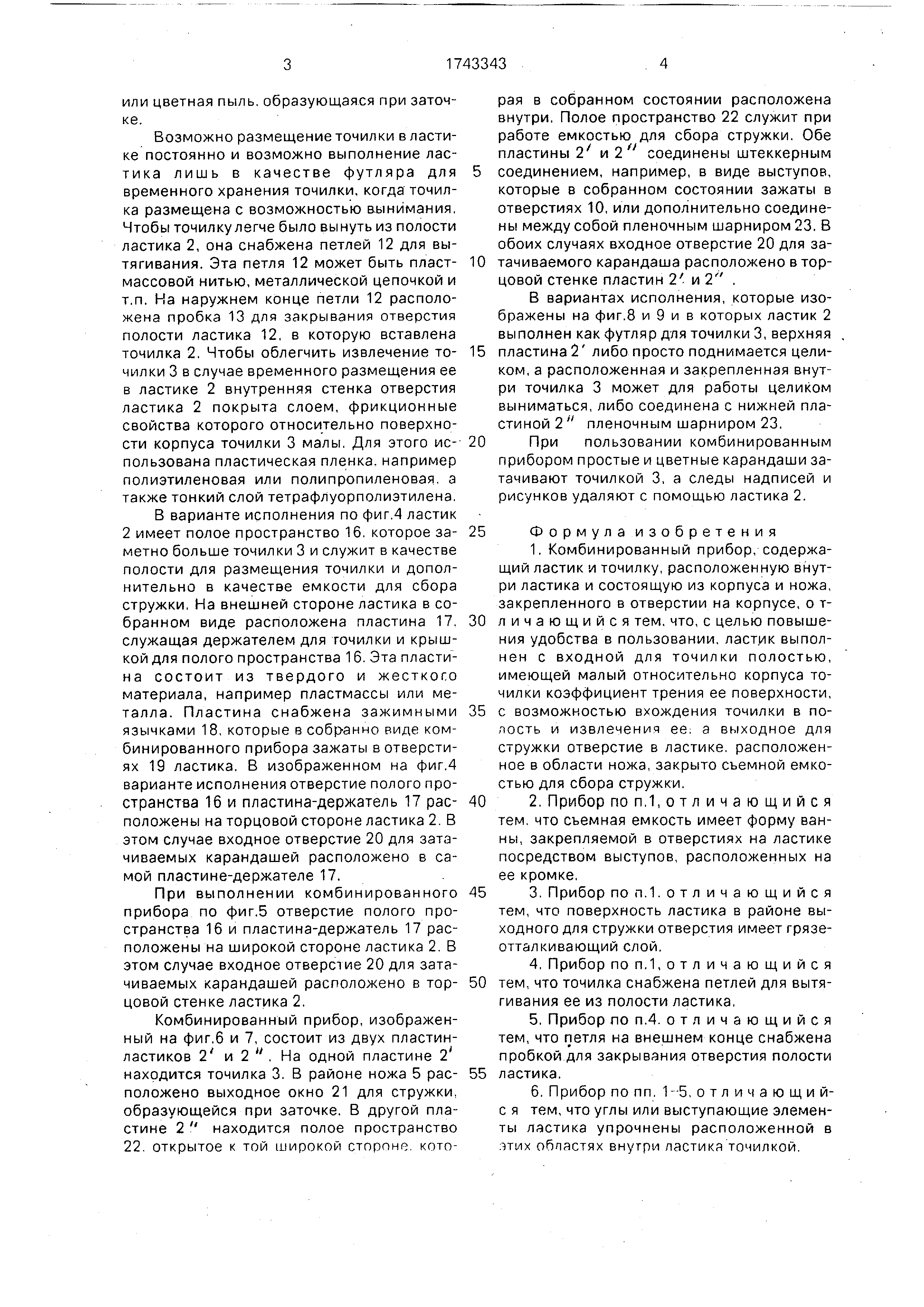

[16]или цветная пыль, образующаяся при заточке .
[17]Возможно размещение точилки в ластике постоянно и возможно выполнение ластика лишь в
качестве футляра для временного хранения точилки, когда точилка размещена с возможностью
вынимания. Чтобы точилку легче было вынуть из полости ластика 2, она снабжена петлей 12 для
вытягивания . Эта петля 12 может быть пласт- массовой нитью, металлической цепочкой и т.п. На наружнем конце петли 12 расположена пробка 13 для закрывания отверстия полости ластика 12, в которую вставлена точилка 2. Чтобы облегчить извлечение то- чилки 3 в случае
временного размещения ее в ластике 2 внутренняя стенка отверстия ластика 2 покрыта слоем,
фрикционные свойства которого относительно поверхности корпуса точилки 3 малы. Для этого
ис- пользована пластическая пленка, например полиэтиленовая или полипропиленовая, а также тонкий слой тетрафлуорполиэтилена.
[18]В варианте исполнения по фиг.4 ластик 2 имеет полое пространство 16. которое за- метно больше точилки 3 и служит в качестве полости для размещения точилки и дополнительно в качестве емкости для сбора стружки. На
внешней стороне ластика в собранном виде расположена пластина 17. служащая держателем для гочилки и
крышкой для полого пространства 16. Эта пласти- на состоит из твердого и жесткого материала, например пластмассы или металла . Пластина снабжена зажимными язычками 18, которые в собранно виде комбинированного прибора зажаты в отверстиях 19 ластика. В
изображенном на фиг.4 варианте исполнения отверстие полого пространства 16 и пластина-держатель 17
рас- положены на торцовой стороне ластика 2. В этом случае входное отверстие 20 для
затачиваемых карандашей расположено в самой пластине-держателе 17.

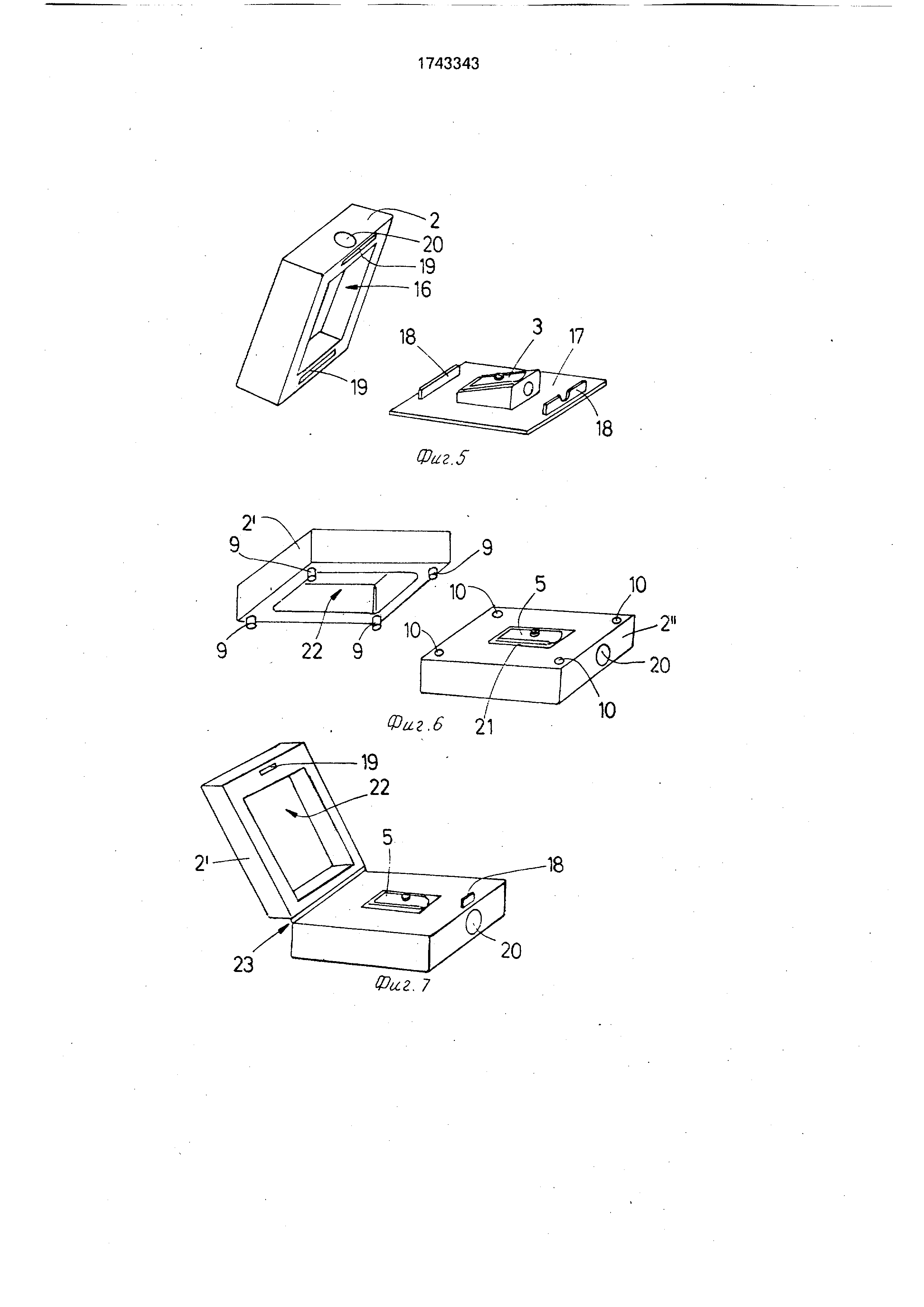

[19]При выполнении комбинированного прибора по фиг.5 отверстие полого пространства 16 и пластина-держатель 17 расположены на широкой стороне ластика 2. В этом случае входное
отверстие 20 для затачиваемых карандашей расположено в тор- цовой стенке ластика 2.
[20]Комбинированный прибор, изображенный на фиг.6 и 7, состоит из двух пластин- ластиков 2 и 2 . На одной пластине 2 находится точилка 3. В районе ножа 5 рас- положено выходное окно 21 для стружки, образующейся при заточке. В другой пластине 2
находится полое пространство 22. открытое к той широкой стороне которая в собранном состоянии расположена внутри. Полое пространство 22 служит при работе емкостью для сбора
стружки. Обе пластины I1 и 2 соединены штеккерным соединением, например, в виде выступов,
которые в собранном состоянии зажаты в отверстиях 10, или дополнительно соединены между собой пленочным шарниром 23. В обоих случаях входное отверстие 20 для затачиваемого карандаша расположено в торцовой стенке пластин 2 и 1 .

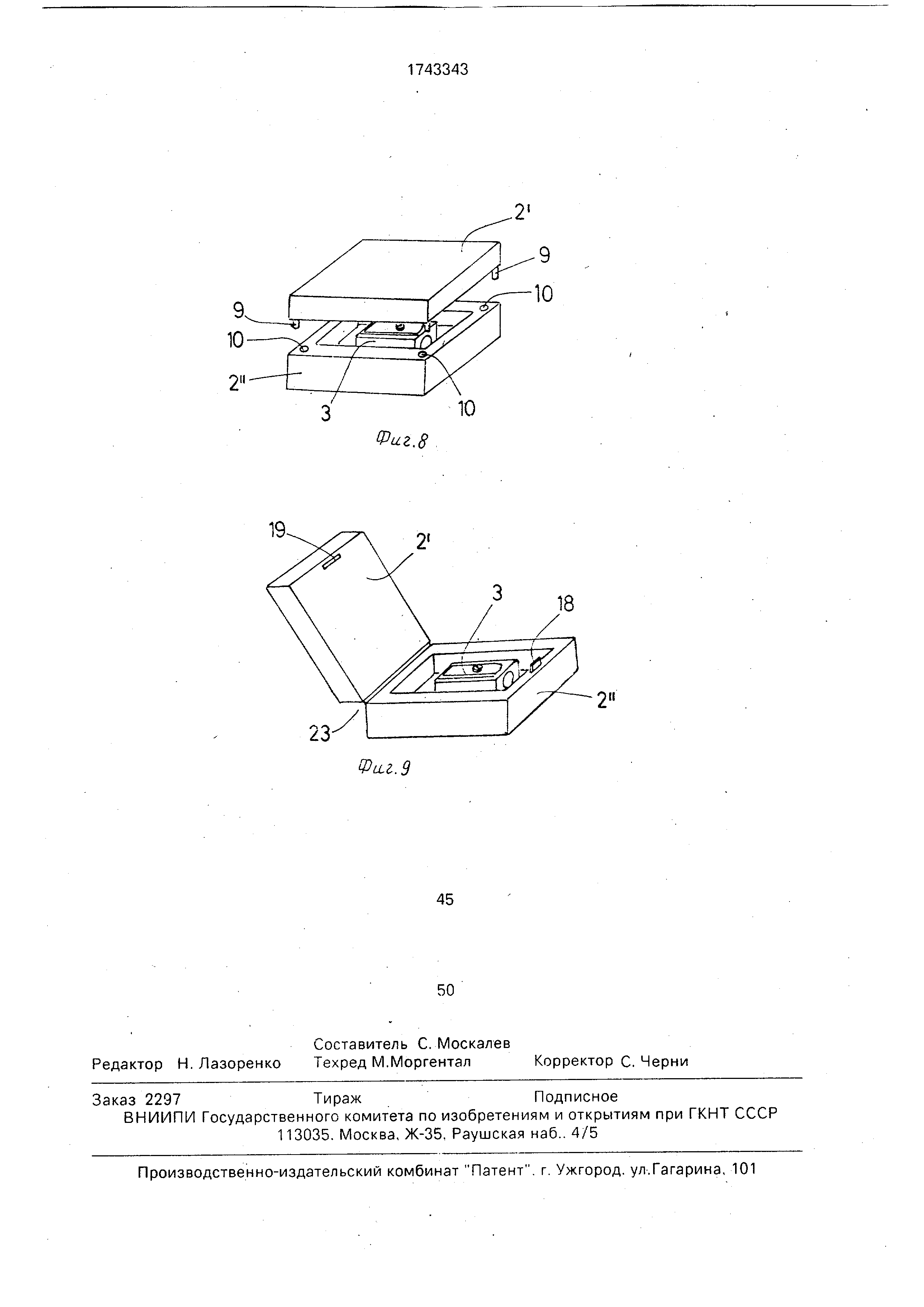

[21]В вариантах
исполнения, которые изображены на фиг.8 и 9 и в которых ластик 2 выполнен как футляр для точилки 3,
верхняя пластина 2 либо просто поднимается целиком , а расположенная и закрепленная
внутри точилка 3 может для работы целиком выниматься, либо соединена с нижней
пластиной 2 пленочным шарниром 23.
[22]При пользовании комбинированным прибором простые и цветные карандаши затачивают точилкой 3, а следы надписей и рисунков удаляют с помощью ластика 2.
[24]1.Комбинированный прибор, содержащий ластик и точилку, расположенную внутри ластика и состоящую из
корпуса и ножа, закрепленного в отверстии на корпусе, о т- личающийся тем. что, с целью
повышения удобства в пользовании, ластик выполнен с входной для точилки полостью, имеющей малый относительно корпуса точилки коэффициент трения ее поверхности, с возможностью вхождения точилки в полость и извлечения ее. а выходное для стружки
отверстие в ластике, расположенное в области ножа, закрыто съемной емкостью для сбора стружки.
[25]2.Прибор по п.1,отличающийся тем. что съемная емкость имеет форму ванны , закрепляемой в отверстиях на ластике посредством выступов, расположенных на ее кромке.
[26]3.Прибор по л. 1. о т л и ч а ю щ и и с я тем, что поверхность
ластика в районе выходного для стружки отверстия имеет грязе- отталкивающий слой.
[27]4.Прибор по п.1,отличающийся тем, что точилка снабжена петлей для вытягивания ее из полости ластика.
[28]5.Прибор по п.4. отличающийся тем, что петля на внешнем конце снабжена пробкой для закрывания отверстия полости ластика.
[29]6.Прибор по пп. 1-5, отличающий- с я тем, что углы или выступающие
элементы ластика упрочнены расположенной в этих областях внутри ластика точилкой.
[30]Фиг.
