Расфасовочно-упаковочный автомат для творога и т.п продуктов

Расфасовочно-упаковочные автоматы для творога и тому подобных продуктов известны. Они состоят из носителя форм для продукта, устройства для подачи и резки упаковочного материала, например пергамента или кашированной фольги, устройства для формирования коробок и размеш,ения их в формы, наполнителя коробок и устройства для их закрывания .

Предложенный автомат отличается от известных большей производительностью, кроме того, он компактней.

Носитель форм автомата выполнен в виде многорядного конвейера с формами. Устройства для подачи и резки на заготовки упаковочного материала формирования коробок и размещения их в формы, наполнитель коробок и устройство для их заделывания выполнены таким образом, что количество рабочих органов равно количеству рядов форм конвейера .

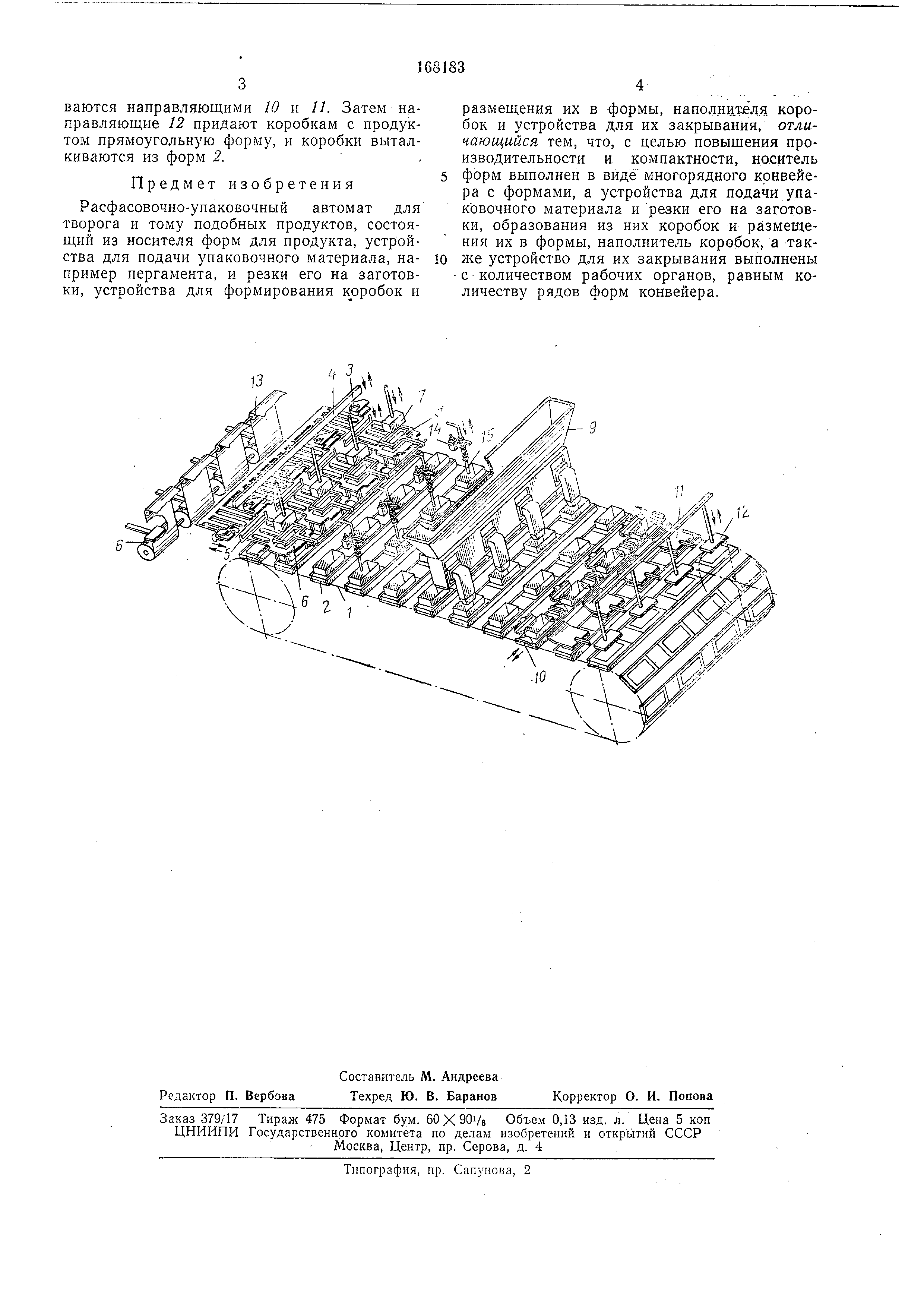

На чертеже изображен предложенный расфасовочно-упаковочный автомат, включающий конвейер / с формами 2, устройство для подачи и резки на заготовки упаковочного материала (пергамента, кащированной фольги), состоящее из подающих клещей 3, верхнего 4 и нижнего 5 ножей, устройство для образования коробок и размещения их в формы 2 конвейера /, в которое входят матрицы со

столами 6, пуансоны 7, направляющие 8, наполнитель коробок 9 устройство для закрывания коробок, состоящее из направляющих W, 11 и 12.

Автомат снабжен направляющими роликами 13, микропереключателями 14 и щупами 15. Расфасовочно-упаковочиый автомат изготовляет коробки и заполняет их продуктом следующим образом.

Упаковочный материал с рулонов 16 через направляющие ролики 13 подается клещами 3 на столы матриц. Затем ножи 4 и 5 разрезают материал на заготовки, после чего направляющие 8 подгибают их края, а пуансоны 7 продавливают заготовки через вырезы в стопах. При этом образуются коробки, которые размещаются в формах 2 конвейера /. Последний перемещает их к наполнителю 9. При подаче коробок к наполнителю щупы 15

проверяют их наличие в формах 2. Если коробка в форме отсутствует, щуп 15 не встречая сопротивления, опускается. При этом рычаг щупа включает микропереключатель 14, который приостанавливает работу автомата.

При наличии коробок в форме подпружиненные щупы 15 упираются в них, пружина сжимается и препятствует опусканию щупов. Наполнитель 9 подает определенное количество продукта в коробки, которые по мере дальваются направляющими 10 и 11. Затем направляющие 12 придают коробкам с продуктом прямоугольную форму, и коробки выталкиваются из форм 2.

Предмет изобретения

Расфасовочно-упаковочный автомат для творога и тому подобных продуктов, состоящий из носителя форм для продукта, устройства для подачи упаковочного материала, например пергамента, и резки его на заготовки , устройства для формирования коробок и

размещения их в -формы, наполни теля коробок и устройства для их закрывания, отличающийся тем, что, с целью повыщения производительности и компактности, носитель форм выполнен в виде многорядного конвейера с формами, а устройства для подачи упаковочного материала и резки его на заготовки , образования из них коробок и размещения их в формы, наполнитель коробок, а -также устройство для их закрывания выполнены с количеством рабочих органов, равным количеству рядов форм конвейера.
