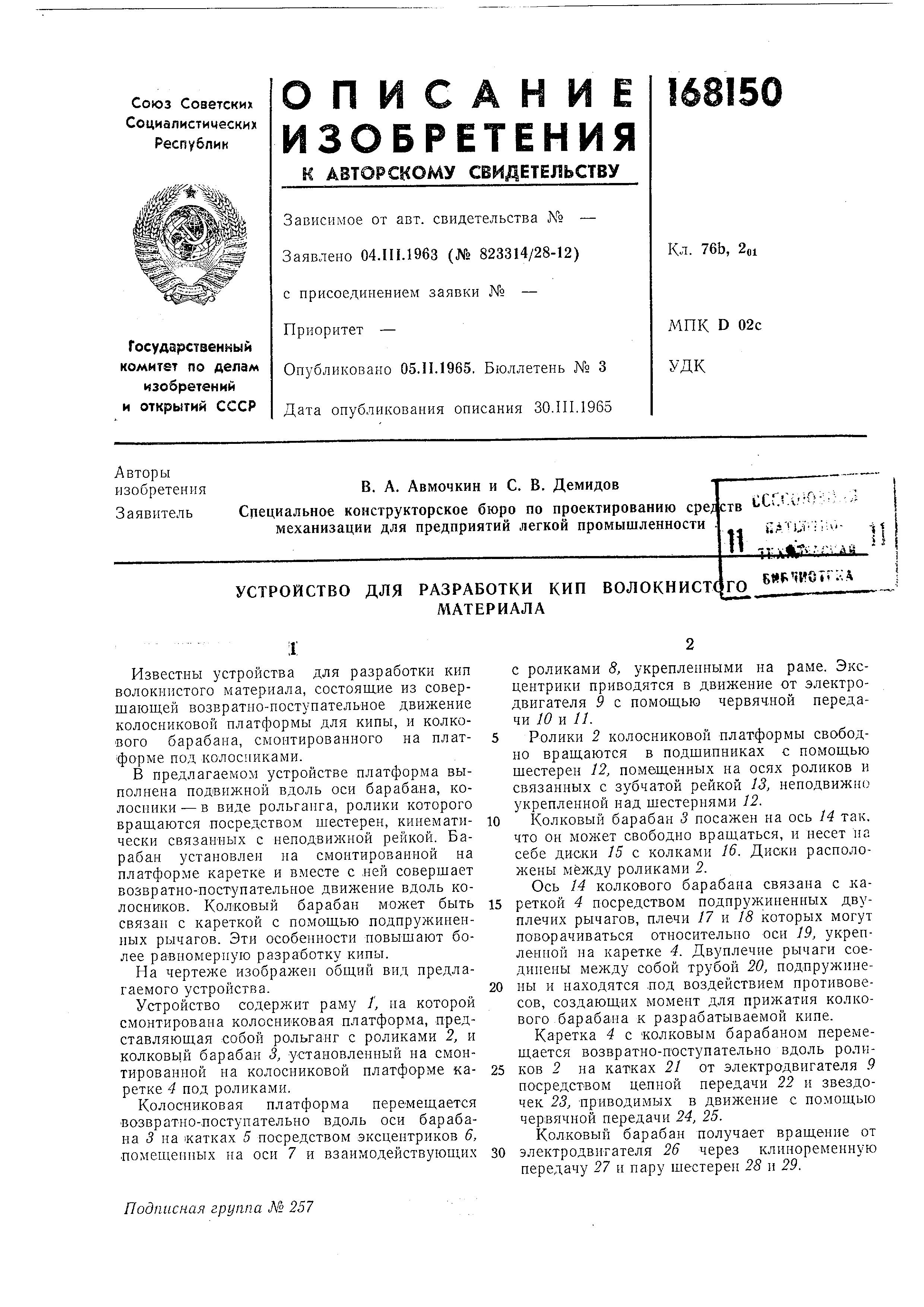

Устройство для разработки кип волокнистого материала

Известны устройства для разработки кип волокнистого материала, состоящие из совершающей возвратно-поступательное движение колосниковой платформы для кипы, и колкосого барабана, смонтированного на платформе под колосниками.

В предлагаемом устройстве платформа выполнена подвижной вдоль оси барабана, колосники - в виде рольганга, ролики которого вращаются посредством щестерен, кинематически связанных с неподвижной рейкой. Барабан установлен на смонтированной на платформе каретке и вместе с ней соверщает возвратно-поступательное движение вдоль коЛОСНИ1КОВ . Колковый барабан может быть связан с кареткой с помощью подпружиненных рычагов. Эти особенности повышают более равномерную разработку кипы.

На чертеже изображен общий вид предлагаемого устройства.

Устройство содержит раму /, на которой смонтирована колосниковая платформа, представляющая собой рольганг с роликами 2, и колковь1й барабан 3, установленный на смонтированной на колосниковой платформе каретке 4 под роликами.

Колосниковая платформа перемещается возвратно-поступательно вдоль оси барабана 3 на катках 5 посредством эксцентриков 6, помещенных на оси 7 и взаимодействующих

с роликами 8, укрепленными на раме. Эксцентрики приводятся в движение от электродвигателя 9 с помощью червячяой передачи JO и //.

Ролики 2 колосниковой платформы свободно вращаются в подщипниках с помощью щестерен 12, помещенных на осях роликов и связанных с зубчатой рейкой 13, неподвижно укрепленной над щестернями 12.

Колковый барабан 5 посажен на ось 14 так. что он может свободно вращаться, и несет на себе диски 15 с колками 16. Диски расположены между роликами 2. Ось 14 колкового барабана связана с кареткой 4 посредством подпружиненных двуплечих рычагов, плечи 17 и 18 которых могут поворачиваться относительно оси 19, укрепленной на каретке 4. Двуплечие рычаги соединены между собой трубой 20, подпружинены и находятся .под воздействием противовесов , создающих момент для прижатия колкового барабана к разрабатываемой кипе.

Каретка 4 с колковым барабаном перемещается возвратно-поступательно вдоль ролнков 2 на катках 21 от электродвигателя .9 посредством цепной передачи 22 и звездочек 23, приводимых в движение с по.мощью червячной передачи 24, 25. Колковый барабан получает вращение от

Распакованную кипу волокнистого материала помещают в бункер 30 на ролики 2 колосниковой плат формы. При перемещении каретки 4 с вращающимся колковым барабаном 3 и перемещении колосниковой платформы диски 15 с колками 16 равномерно снимают с нижней поверхности кипы слой волокнистого материала.

Рычаги 17 и 18 находятся лод воздействием пружины 31, натяжение которой регулируется приспособлением 32.

Предмет изобретения

1. Устройство для разработки кип волокнистого материала, состоящее из совершающей

возвратио-яоступатёльное двнже1 ие колосниковой платформы для кипы и смонтированного на ней под колосниками колкового барабана , отличающееся там, что, с целью повыЩ6НИЯ равномерности разработки кипы, платформа выполнена подвижной вдоль оси барабана , колосники - в виде рольганга, ролики которого вращаются посредством щестерен, кИНематически связанных с неподвижной рейкой , а барабан установлен иа смонтированной

на платформе каретке и вместе с ней соверщает возвратно-лоступательное движение

вдоль колосников.

2. Устройство по п. 1, отличающееся тем,

что колковый барабан связан с кареткой с помощью подпружиненных рычагов.
