Тяговая цепь для подвесных конвейеров

Изобретение относится к подъемно-транспортным механизмам. Цель - повышение надежности работы. Цепь включает наружные звенья 1 с перемычками 2, расточками и пазами, зауженные в средней части внутренние звенья 5 и соединяющие эти звенья валики 6 с цилиндрическими головками 7. Цепь снабжена фиксирующими элементами 8, каждый из которых выполнен в виде пластины с трапециевидными торцами, упорами на боковых сторонах и поперечными перегородками 6 средней части. При этом расстояние между упорами равно ширине перемычки 2 наружного звена 1 цепи. Собирают цепь путем введения в верхнее наружное звено 1 валиков 6, на которые надевают внутренние звенья 5, а потом нижние наружное звено 1, и поочередно закрепляют с внутренней стороны наружных звеньев 1 фиксирующие элементы 8. 9 ил.

д Риг,2

Ј

r- .../ Tzm

X

Ј

xxxX v-vvvvvV vvvv

//

A«./7

Г/

XT

/

12

Кг h

Фиг. 6

#Ve.J

#V.

//7

//

/

ff

да

V

/

12

11

А-А

Фм.7

6-5

Фиг.Я

/

/

Фиг. 9

Изобретение относится к подъемно- транспортным механизмам и может быть использовано в качестве тягового органа в подвесных конвейерах.

Цель изобретения - повышение надежности работы.

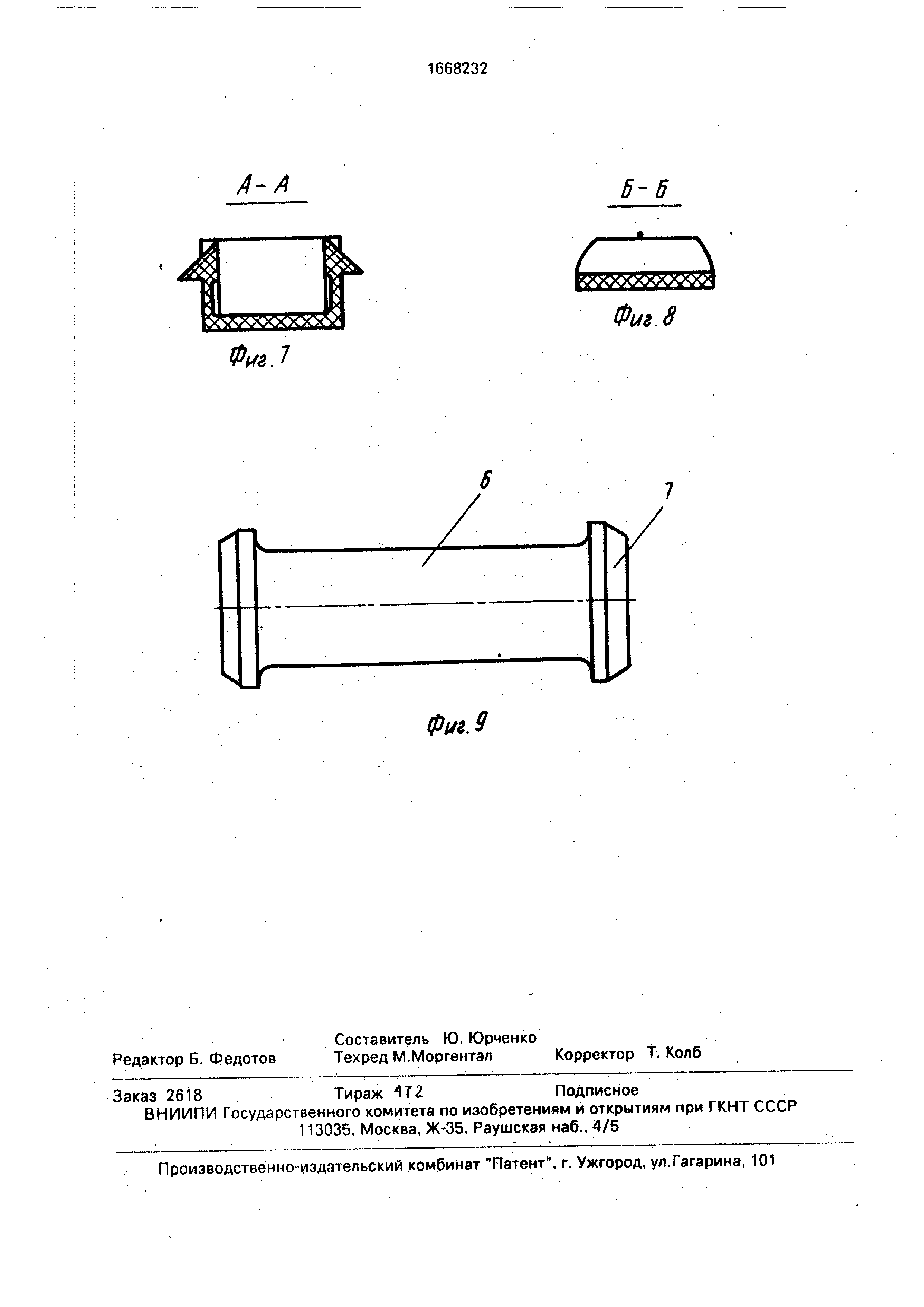

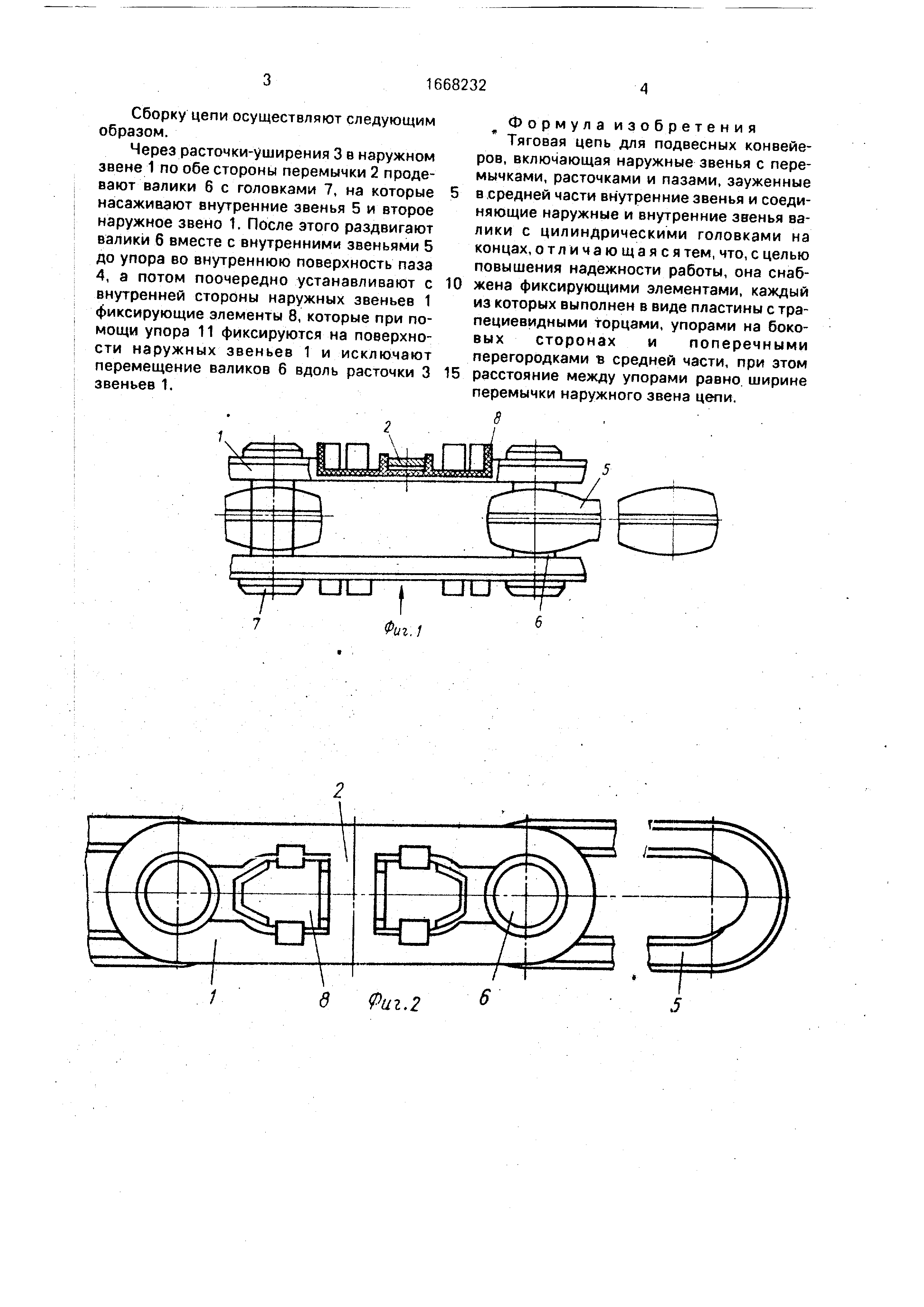

На фиг.1 показан общий вид цепи; на фиг.2 - то же, вид в плане; на фиг.З показан общий вид наружного звена; на фиг.4 - то же, вид в плане; на фиг.5 - общий вид фиксирующего элемента; на фиг.6 - то же, вид в плане; на фиг,7 - разрез А-А на фиг.6; на фиг.8 - разрез по Б-Б на фиг.6; на фиг.9 - общий вид соединительного валика.

Тяговая цепь включает наружные звенья 1 с перемычками 2, расточками 3 и

пазами 4 и внутренние звенья 5, зауженные в средней части. Наружные и внутренние звенья соединены между собой валиками 6 с цилиндрическими головками 7 на концах. Цепь снабжена фиксирующими элементами 8 в виде защелок внутри наружных звеньев 1. Фиксирующий элемент 8 выполнен в виде пластины 9 из неметаллического материала (пластмассы) с трапециевидными торцами 10, упорами 11 на боковых сторонах пла-,. стины. В свободной части пластины 9 выполнены поперечные перегородки 12. Расстояние между упорами 11 пластины 9 равно ширине перемычки 2 наружного звена цепи.

О

о

00

ю

CJ

ю

Сборку цепи осуществляют следующим образом.

Через расточки-уширения 3 в наружном звене 1 по обе стороны перемычки 2 продевают валики 6 с головками 7, на которые насаживают внутренние звенья 5 и второе наружное звено 1. После этого раздвигают валики б вместе с внутренними звеньями 5 до упора во внутреннюю поверхность паза 4, а потом поочередно устанавливают с внутренней стороны наружных звеньев 1 фиксирующие элементы 8, которые при помощи упора 11 фиксируются на поверхности наружных звеньев 1 и исключают перемещение валиков 6 вдоль расточки 3 звеньев 1.

0

5

Формула изобретения Тяговая цепь для подвесных конвейеров , включающая наружные звенья с перемычками , расточками и пазами, зауженные в средней части внутренние звенья и соединяющие наружные и внутренние звенья валики с цилиндрическими головками на концах, отличаю щая с я тем, что, с целью повышения надежности работы, она снабжена фиксирующими элементами, каждый из которых выполнен в виде пластины с трапециевидными торцами, упорами на боковых сторонах и поперечными перегородками в средней части, при этом расстояние между упорами равно ширине перемычки наружного звена цепи.
