Способ подъема конструкций в вертикальное положение

Чиг.2

Известны способы подъема конструкций в вертикальное положение с помощью поворотного в вертикальной плоскости подъемного приспособления, например шевра, грузового полиспаста и лебедки, расположенных у конструкции , которая выложена на шпальных клетках с шарнирным соединением основания с фундаментом. При таких способах подъема для монтажа конструкции требуются вспомогательные устройства (якоря, расчалки для подъемного приспособления и т. д.).

Предлагается способ подъема конструкций в вертикальное положение, при котором существенно облегчаются монтажные и демонтажные работы, а также не требуется вспомогательных устройств.

Сущность способа заключается в том, что щевр располагают в горизонтальном положении на опорах, а грузовой полиспаст присоединяют к поднимаемой конструкции таким образом, чтобы оси опор шевра находились в одной вертикальной плоскости с узлом кренления грузового полиспаста к конструкции; при работе лебедки предварительно поднимают шевр, а затем - конструкцию с одновременным опусканием шевра.

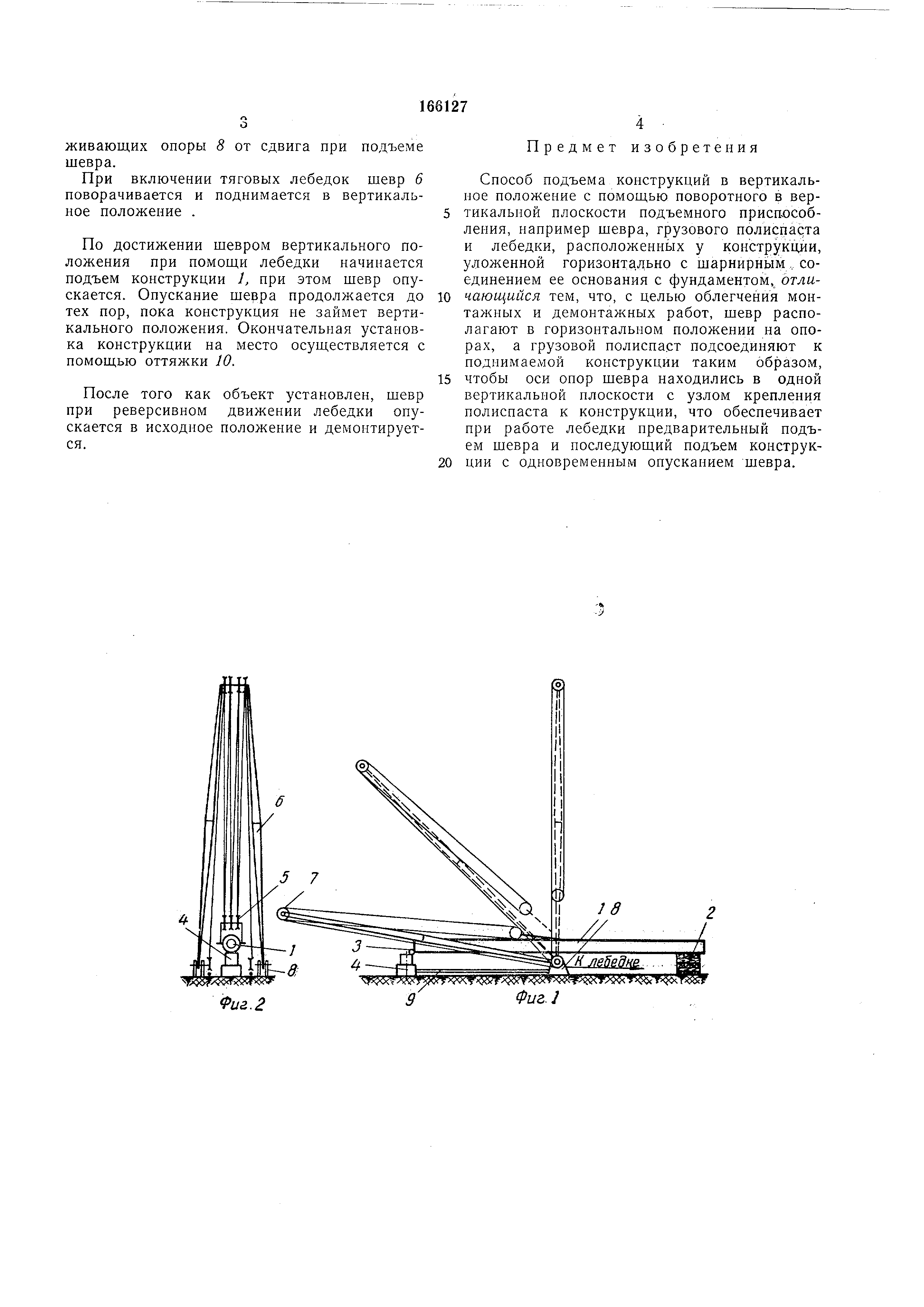

сбоку; на фиг. 2 - шевр с запасованным полиспастом перед подъемом конструкций, вид спереди; на фиг. 3 - подъем конструкции с одновременным опусканием шевра; на фиг. 4- конструкция в вертикальном положении и шевр в горизонтальном.

Подъем конструкции производится следующим образом.

Конструкцию / располагают горизонтально одним концом на временной опоре 2, другой ее конец при помощи шарнира 3 соединяют с фундаментом 4, на котором будет установлена конструкция. В средней части конструкции закрепляют нижнюю обойму блоков 5 грузового полиспаста.

Также горизонтально монтируют шевр 6, одним концом закрепляя его на опоре 8. На ригеле шевра устанавливают верхнюю обойму блоков 7 грузового полиспаста. Оси опор 8 шевра при этом должны находиться в одной вертикальной плоскости с узлом крепления нижней обоймы блоков 5.

Грузовой полиспаст через отводные ролики , расположенные на осях поворота стоек шевра, соединен с лебедкой (на чертеже не показана). Опоры 8 шевра 6 связаны с фундаментом 4 монтируемой конструкции / при

живающих опоры 8 от сдвига при подъеме шевра.

При включении тяговых лебедок шевр 6 поворачивается и поднимается в вертикальное положение .

По достижении шевром вертикального положения при помощи лебедки начинается подъем конструкции Л при этом шевр опускается . Опускание шерра продолжается до тех пор, пока конструкция не займет вертикального положения. Окончательная установка конструкции на место осуществляется с помощью оттяжки JO.

После того как объект установлен, шевр при реверсивном движении лебедки опускается в исходное положение и демонтируется .

Предмет изобретения

Способ подъема конструкций в вертикальное положение с помощью поворотного в вертикальной плоскости подъемного приспособления , например шевра, грузового полиспаста и лебедки, расположенных у конструкции, уложенной горизонтально с щарнирньш, соединением ее основания с фундаментом,, отличающийся тем, что, с целью облегчения монтажных и демонтажных работ, шевр располагают в горизонтальном положении на опорах , а грузовой полиспаст подсоединяют к поднимаемой конструкции таким образом,

чтобы оси опор шевра находились в одной вертикальной плоскости с узлом крепления полиспаста к конструкции, что обеспечивает при работе лебедки предварительный подъем шевра и последующий подъем конструкции с одновременным опусканием шевра.
