Электропередаточная тележка

Предложенная электронередаточная тележка с новоротиым кругом позволяет механизировать нроцесс транснортирования норожних и груженых вагонеток, нодачи и проталкивания состава вагонеток в сушила и из них. С этой целью на новоротном круге установлена самоходная тележка, имеющая дистанционно управляемый посредством, например, электромагнита захват для сцепления с вагонеткой. На валу ведущих колес тележки жестко укреплена щестерня, которая при проталкивании состава вагонеток входит в зацепление с неподвижно закрепленной в сущиле зубчатой рейкой .

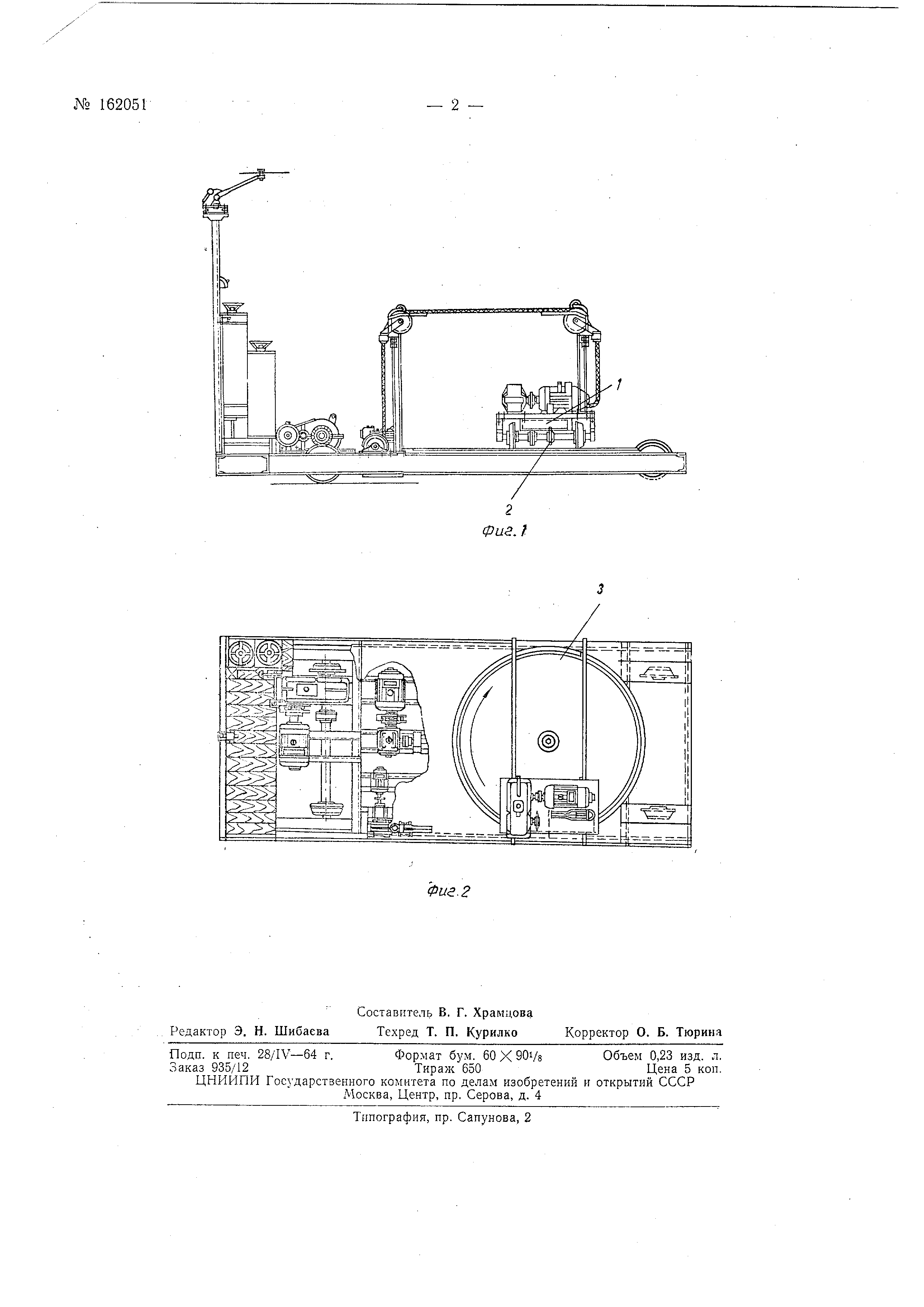

На фиг. 1 изображена электропередаточная тележка с поворотным кругом, на котором установлена самоходная тележка, разрез по вертикали; на фиг. 2 - то же, вид сверху.

Самоходная двухосная тележка 1 имеет управляемый с помощью электромагнита захват для сцепления с вагонеткой.

На валу ведущих колес самоходной тележки жестко укреплена шестерня 2, которая при проталкивании состава вагонеток входит в зацепление с неподвижно закрепленной в сушиле зубчатой рейкой (на чертеже не показана). С одного параллельного пути на другой с-амоходная тележка передвигается но рельсам, расположенным на электронередаточной тележке , на которой смонтирован поворотный круг 3, позволяющий самоходной тележке сталкивать с электропередаточной тележки транспортируемую вагонетку в сторону.

Предмет изобретения

Электропередаточная тележка с поворотным кругом, отличающаяся тем, что, с целью механизации процессов транспортирования порожних и груженых вагонеток, подачи и проталкивания состава вагонеток в сушила и из них, на поворотном круге установлена самоходная тележка, имеющая дистанционно управляемый посредством, например, электромагнита захват для сцепления с вагонеткой, на валу ведущих колес которой жестко укреплена шестерня, которая при проталкивании состава вагонеток входит в зацепление с неподвижно закрепленной в сушиле зубчатой рейкой.
